థర్మల్ రిలే యొక్క పని సూత్రం మరియు ఎంపిక జాగ్రత్తలు

2025-09-30

థర్మల్ రిలేలురిలే కుటుంబంలో కీలకమైన సభ్యుడు, తరచుగా ఉత్పత్తిలో ఉపయోగిస్తారు మరియు ముఖ్యమైన ప్రాముఖ్యతను కలిగి ఉంటారు.

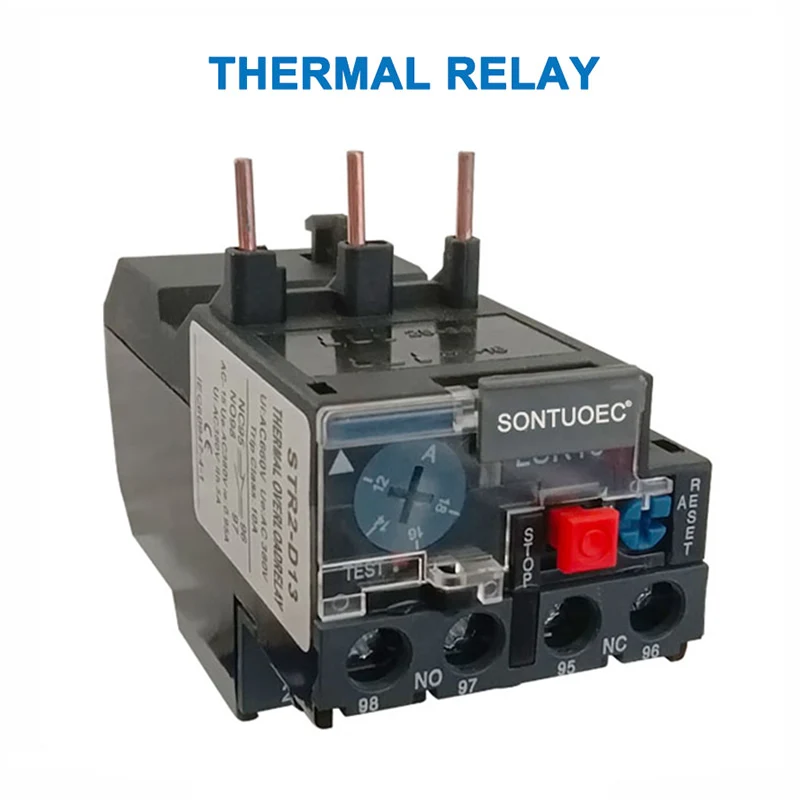

STR2-D13 Thermal Relay

థర్మల్ రిలేస్ యొక్క పని సూత్రం

థర్మల్ రిలేలో హీటింగ్ ఎలిమెంట్, వేడిని ఉత్పత్తి చేస్తుంది, మోటారు సర్క్యూట్తో సిరీస్లో కనెక్ట్ చేయబడాలి. ఇది మోటారు ఓవర్‌లోడ్ ప్రవాహాలను నేరుగా గుర్తించడానికి థర్మల్ రిలేని అనుమతిస్తుంది. థర్మల్ రిలే యొక్క సెన్సింగ్ మూలకం సాధారణంగా బైమెటాలిక్ స్ట్రిప్. బైమెటాలిక్ స్ట్రిప్ అనేది విభిన్న సరళ విస్తరణ గుణకాలు, యాంత్రికంగా కలిసి నొక్కిన రెండు మెటల్ షీట్‌ల మిశ్రమం. పెద్ద విస్తరణ గుణకం ఉన్న పొరను క్రియాశీల పొర అని పిలుస్తారు, అయితే చిన్న విస్తరణ గుణకం ఉన్న పొరను నిష్క్రియ పొర అంటారు. వేడిచేసినప్పుడు, బైమెటాలిక్ స్ట్రిప్ సరళంగా విస్తరిస్తుంది. రెండు లోహ పొరల యొక్క విభిన్న సరళ విస్తరణ గుణకాలు మరియు వాటి దగ్గరి సంబంధం కారణంగా, ద్విలోహ స్ట్రిప్ నిష్క్రియ పొర వైపు వంగి ఉంటుంది. ఈ బెండింగ్ ద్వారా ఉత్పన్నమయ్యే యాంత్రిక శక్తి పరిచయాలు పనిచేసేలా చేస్తుంది.

థర్మల్ రిలేను విడదీయడం

Aథర్మల్ రిలేహీటింగ్ ఎలిమెంట్, బైమెటాలిక్ స్ట్రిప్, కాంటాక్ట్‌లు మరియు ట్రాన్స్‌మిషన్ మరియు అడ్జస్ట్‌మెంట్ మెకానిజం కలిగి ఉంటుంది. హీటింగ్ ఎలిమెంట్ అనేది రక్షిత మోటారు యొక్క ప్రధాన సర్క్యూట్‌తో సిరీస్‌లో కనెక్ట్ చేయబడిన తక్కువ-నిరోధకత నిరోధక వైర్. రెండు మెటల్ షీట్లను వేర్వేరు ఉష్ణ విస్తరణ గుణకాలు కలిపి నొక్కడం ద్వారా ద్విలోహ స్ట్రిప్ ఏర్పడుతుంది. మోటారు ఓవర్‌లోడ్ అయినప్పుడు, హీటింగ్ ఎలిమెంట్ ద్వారా ప్రవహించే కరెంట్ సెట్ కరెంట్‌ను మించిపోతుంది, దీని వలన ద్విలోహ స్ట్రిప్ వేడి కారణంగా పైకి వంగి ఉంటుంది, ప్లేట్ నుండి వేరు చేయబడుతుంది మరియు సాధారణంగా మూసివేసిన పరిచయాన్ని తెరవడం. సాధారణంగా క్లోజ్డ్ కాంటాక్ట్ మోటారు కంట్రోల్ సర్క్యూట్‌కి కనెక్ట్ చేయబడినందున, దాని ఓపెనింగ్ కనెక్ట్ చేయబడిన కాంటాక్టర్ కాయిల్‌ను డి-ఎనర్జిజ్ చేస్తుంది, తద్వారా కాంటాక్టర్ యొక్క ప్రధాన పరిచయాలను తెరుస్తుంది మరియు మోటారు యొక్క ప్రధాన సర్క్యూట్‌ను డి-ఎనర్జైజ్ చేస్తుంది, తద్వారా ఓవర్‌లోడ్ రక్షణను అందిస్తుంది.

థర్మల్ రిలే యొక్క ఫంక్షన్

అసమకాలిక మోటార్లు కోసం ఓవర్లోడ్ రక్షణను అందించడానికి ఇది ప్రధానంగా ఉపయోగించబడుతుంది. దీని ఆపరేటింగ్ సూత్రం ఏమిటంటే, ఓవర్‌లోడ్ కరెంట్ థర్మల్ ఎలిమెంట్ గుండా వెళుతున్నప్పుడు, బైమెటాలిక్ స్ట్రిప్ వేడెక్కుతుంది మరియు వంగి ఉంటుంది, యాక్యుయేటర్‌ను నెట్టడం మరియు పరిచయాలను ప్రేరేపించడం, తద్వారా మోటారు యొక్క కంట్రోల్ సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడం మరియు మోటారును ఆపివేయడం, తద్వారా ఓవర్‌లోడ్ రక్షణను అందిస్తుంది. బెండింగ్ ప్రక్రియలో బైమెటాలిక్ స్ట్రిప్ నుండి ఉష్ణ బదిలీ చాలా సమయం పడుతుంది కాబట్టి, షార్ట్-సర్క్యూట్ రక్షణ కోసం థర్మల్ రిలేలు ఉపయోగించబడవు; వాటిని ఓవర్‌లోడ్ ప్రొటెక్షన్ థర్మల్ రిలేలకు ఓవర్‌లోడ్ ప్రొటెక్షన్‌గా మాత్రమే ఉపయోగించవచ్చు.

థర్మల్ రిలే యొక్క ఉద్దేశ్యం

థర్మల్ రిలేలు aతిరిగి ప్రధానంగా సర్క్యూట్ ఓవర్‌లోడ్ రక్షణ కోసం ఉపయోగించబడుతుంది.

వారి ఆపరేటింగ్ సూత్రం ఏమిటంటే, ఓవర్‌లోడ్ కరెంట్ థర్మల్ ఎలిమెంట్ గుండా వెళుతున్నప్పుడు, బైమెటాలిక్ స్ట్రిప్ వేడెక్కుతుంది మరియు వంగి ఉంటుంది, యాక్యుయేటర్‌ను నెట్టడం మరియు పరిచయాలను ప్రేరేపించడం, తద్వారా సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడం మరియు లోడ్‌ను ఆపడం, తద్వారా ఓవర్‌లోడ్ రక్షణను అందిస్తుంది. దాని బెండింగ్ ప్రక్రియలో ద్విలోహ స్ట్రిప్ నుండి ఉష్ణ బదిలీ చాలా సమయం పడుతుంది కాబట్టి, థర్మల్ రిలేలు షార్ట్-సర్క్యూట్ రక్షణ కోసం ఉపయోగించబడవు, కానీ ఓవర్లోడ్ రక్షణ కోసం మాత్రమే.

థర్మల్ రిలేలను ఎంచుకోవడానికి జాగ్రత్తలు

నం.	ముందుజాగ్రత్తలు	ఎంపిక సూచనలు
1	మోటారు యొక్క ఇన్సులేషన్ గ్రేడ్‌పై శ్రద్ధ వహించండి	మోటారు యొక్క ఇన్సులేషన్ మెటీరియల్ యొక్క ఓవర్‌లోడ్ సామర్థ్యం ఆధారంగా థర్మల్ రిలే యొక్క థర్మల్ ఎలిమెంట్ ఆపరేటింగ్ విలువను సెట్ చేయండి, తద్వారా థర్మల్ రిలే యొక్క ఆంపియర్-సెకండ్ లక్షణాలు మోటార్ యొక్క ఓవర్‌లోడ్ లక్షణాలకు వీలైనంత దగ్గరగా లేదా అంతకంటే తక్కువగా ఉంటాయి. స్వల్పకాలిక ఓవర్‌లోడ్ మరియు ప్రారంభ సమయంలో తప్పు ఆపరేషన్ లేదని నిర్ధారించుకోండి.
2	స్టేటర్ వైండింగ్ కనెక్షన్ పద్ధతి	స్టార్ కనెక్షన్ కోసం సాధారణ ప్రయోజన థర్మల్ రిలేని ఎంచుకోండి. డెల్టా కనెక్షన్ కోసం ఫేజ్-బ్రేక్ ప్రొటెక్షన్ పరికరంతో థర్మల్ రిలేని ఎంచుకోండి.
3	ప్రారంభ ప్రక్రియ	మోటారు యొక్క రేట్ కరెంట్ ప్రకారం థర్మల్ రిలేను ఎంచుకోండి.
4	మోటార్ యొక్క ఆపరేటింగ్ మోడ్‌ను పరిగణించండి	నిరంతర డ్యూటీ లేదా అడపాదడపా నిరంతర డ్యూటీ కోసం మోటార్ యొక్క రేట్ కరెంట్ ప్రకారం ఎంచుకోండి. సాధారణంగా, సర్దుబాటు విలువను మోటారు యొక్క రేట్ కరెంట్‌కు 0.95-1.05 రెట్లు సెట్ చేయండి లేదా సర్దుబాటు కోసం మోటారు యొక్క రేట్ కరెంట్‌కు సమానమైన మీడియం విలువను సెట్ చేయండి.
