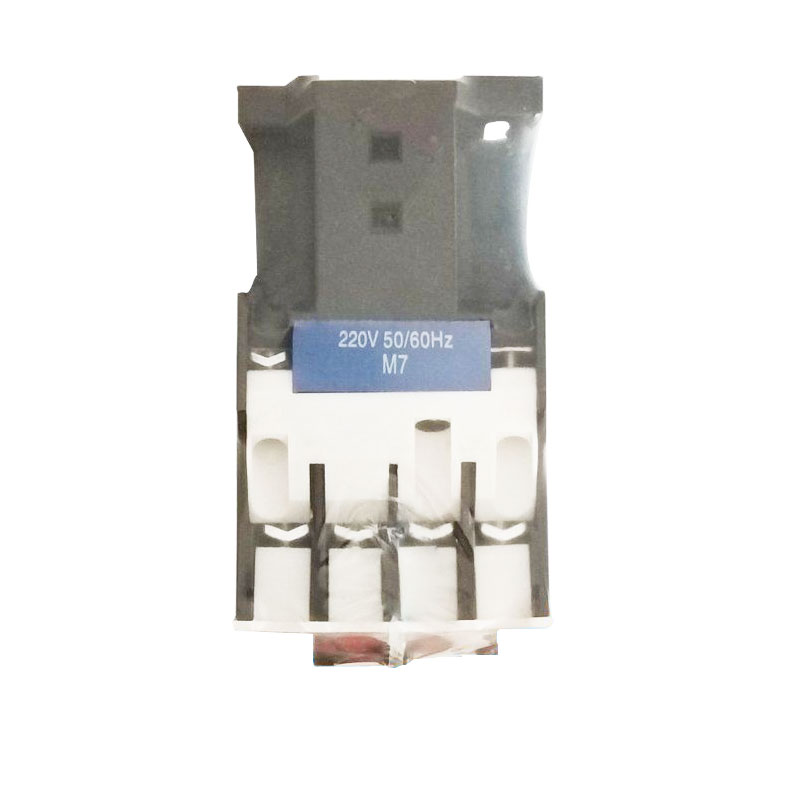

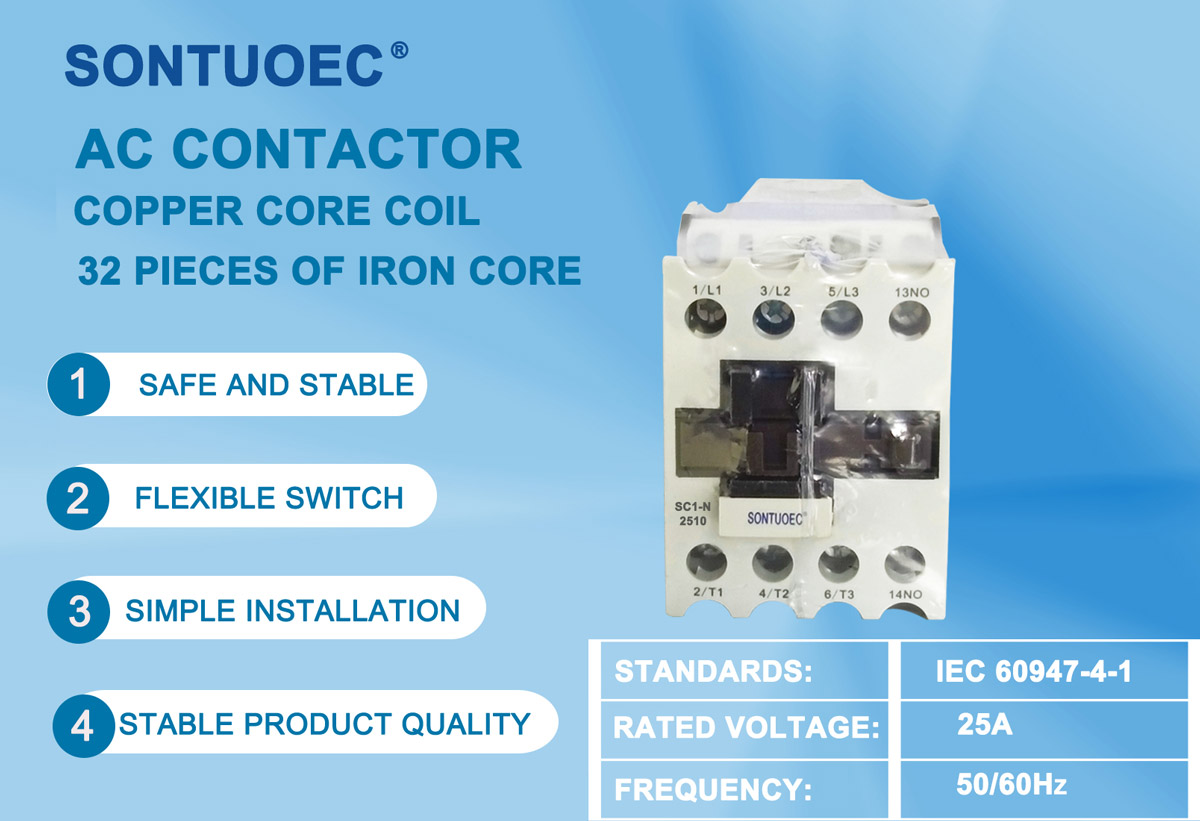

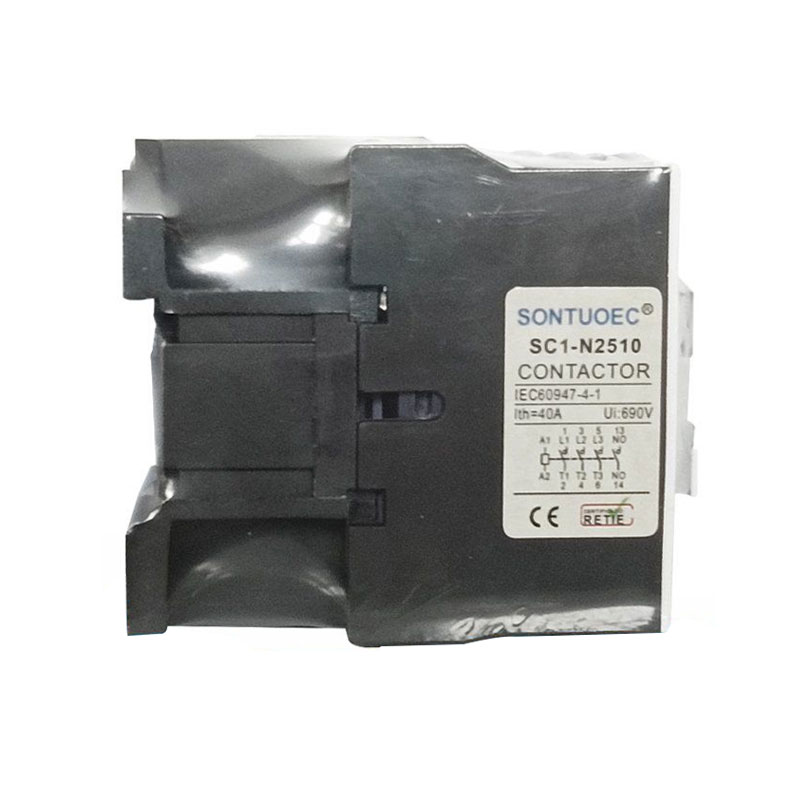

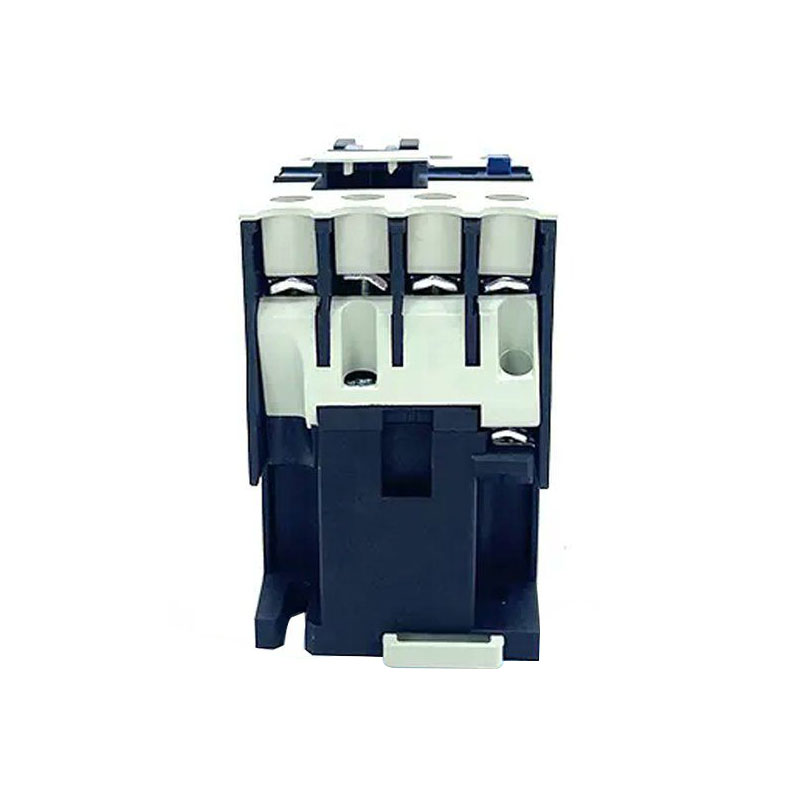

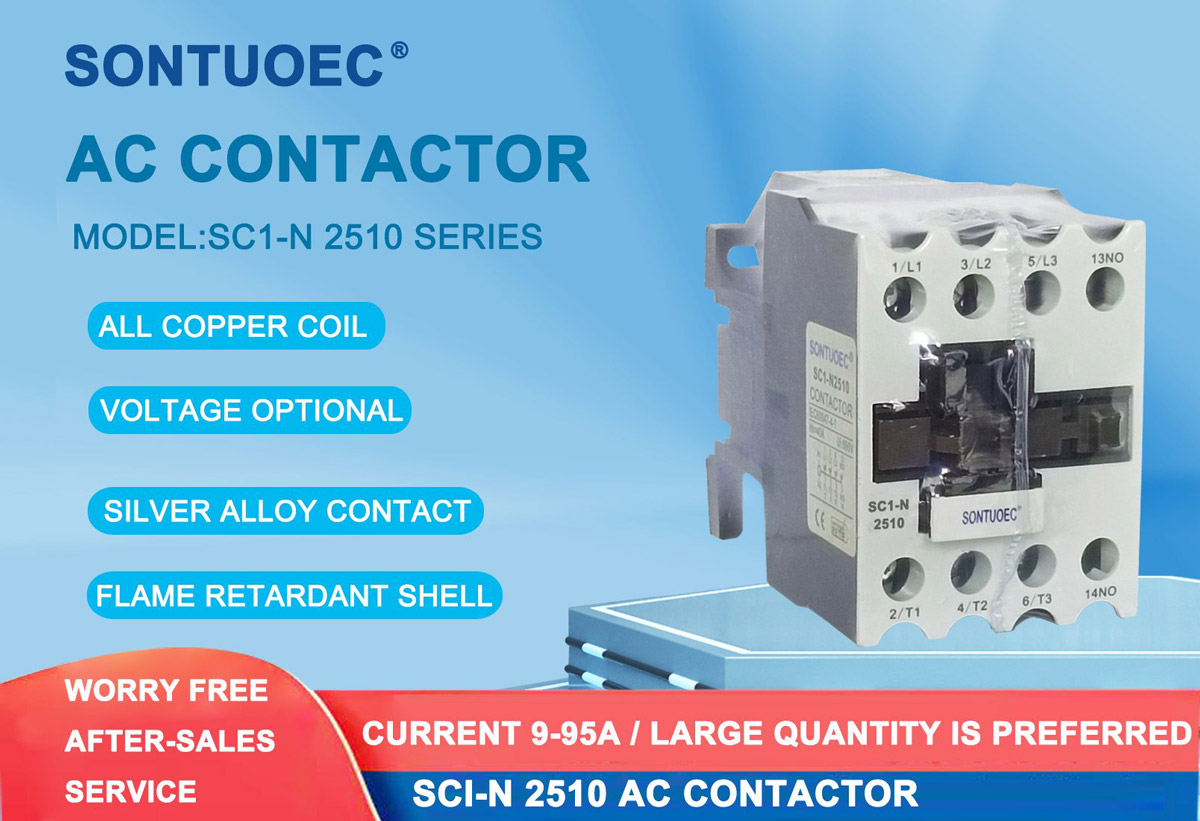

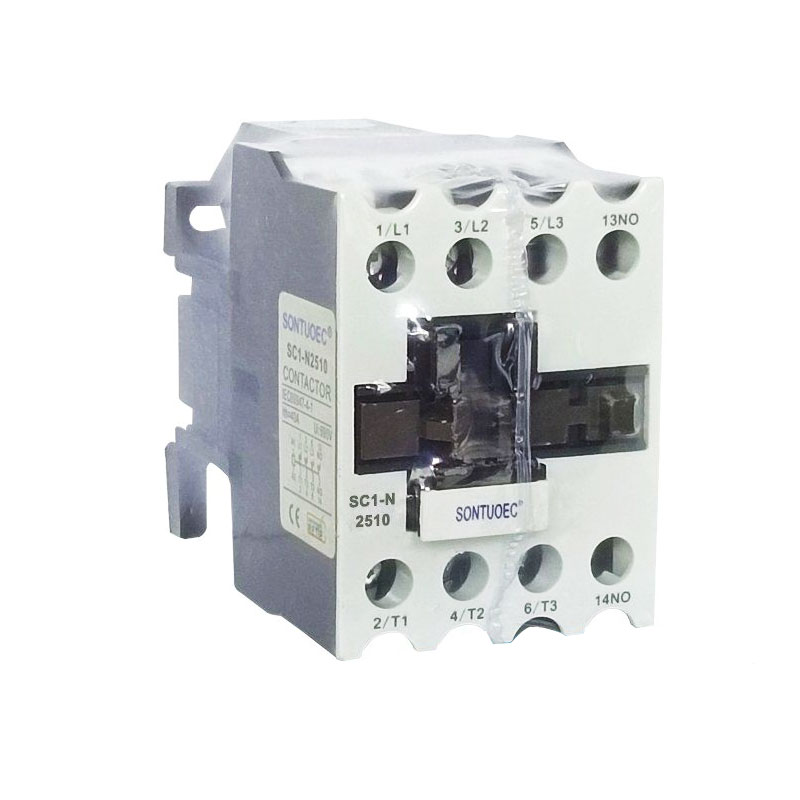

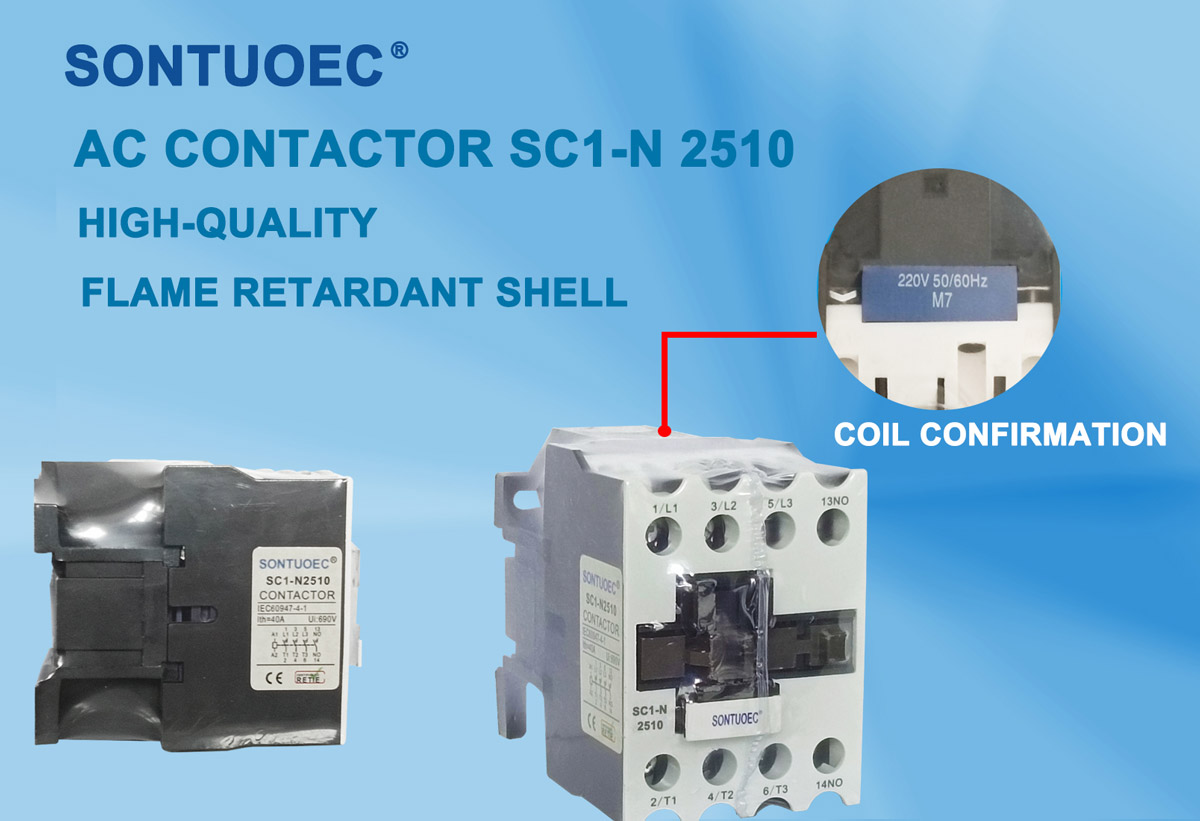

3 పోల్ AC కాంటాక్టర్

నిర్మాణం మరియు పని సూత్రం

నిర్మాణం:

విద్యుదయస్కాంత వ్యవస్థ: కాంటాక్ట్ సిస్టమ్‌ను తెరవడం మరియు మూసివేయడం కోసం మాగ్నెటిక్ ఫ్లక్స్‌ను ఉత్పత్తి చేయడానికి ఉపయోగించే కాయిల్స్, కోర్లు మొదలైన భాగాలను కలిగి ఉంటుంది.

సంప్రదింపు వ్యవస్థ: ప్రధాన పరిచయం మరియు సహాయక పరిచయంతో సహా. ప్రధాన పరిచయం అధిక కరెంట్‌ను తీసుకువెళ్లడానికి ఉపయోగించబడుతుంది మరియు నియంత్రణ సిగ్నల్‌ల ప్రసారం మరియు అభిప్రాయాన్ని గ్రహించడానికి సహాయక పరిచయం ఉపయోగించబడుతుంది.

ఆర్క్ ఆర్పివేసే పరికరం: కాంటాక్ట్‌ను డ్యామేజ్ కాకుండా రక్షించడానికి కాంటాక్ట్ డిస్‌కనెక్ట్ అయినప్పుడు ఉత్పన్నమయ్యే ఆర్క్‌ను ఆర్పివేయడానికి ఉపయోగించబడుతుంది.

షెల్: బాహ్య వాతావరణం నుండి అంతర్గత భాగాలను రక్షించడానికి ఉపయోగిస్తారు.

పని సూత్రం:

కాయిల్ శక్తివంతం అయినప్పుడు, ఐరన్ కోర్ అయస్కాంతత్వాన్ని ఉత్పత్తి చేస్తుంది మరియు త్రీ-ఫేజ్ సర్క్యూట్‌ను తెరుచుకునేలా చేయడం ద్వారా కాంటాక్ట్ సిస్టమ్‌ను మూసివేయడానికి ఆకర్షిస్తుంది.

కాయిల్ డి-శక్తివంతం అయినప్పుడు, ఐరన్ కోర్ దాని అయస్కాంతత్వాన్ని కోల్పోతుంది మరియు మూడు-దశల సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడానికి స్ప్రింగ్ చర్యలో సంప్రదింపు వ్యవస్థ విడిపోతుంది.

మూడవది, అప్లికేషన్ మరియు ఎంపిక

అప్లికేషన్లు:

3 పోల్ AC కాంటాక్టర్ పారిశ్రామిక ఆటోమేషన్, పవర్ సిస్టమ్ మరియు బిల్డింగ్ ఆటోమేషన్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

త్రీ-ఫేజ్ మోటార్‌లను ప్రారంభించడం, ఆపడం మరియు రివర్స్ చేయడం వంటి కార్యకలాపాలను నియంత్రించడానికి దీనిని ఉపయోగించవచ్చు.

ఇది రిమోట్ కంట్రోల్ మరియు పవర్ సిస్టమ్ యొక్క రక్షణను గ్రహించడానికి కూడా ఉపయోగించవచ్చు.

ఎంపిక:

3 పోల్ AC కాంటాక్టర్‌ను ఎంచుకున్నప్పుడు, రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్ మరియు పవర్ సిస్టమ్ యొక్క లోడ్ రకం వంటి అంశాలను పరిగణించాలి.

ప్రస్తుత రేటింగ్ లోడ్ యొక్క గరిష్ట ఆపరేటింగ్ కరెంట్ కంటే ఎక్కువగా లేదా సమానంగా ఉండాలి.

వోల్టేజ్ రేటింగ్ పవర్ సిస్టమ్ యొక్క వోల్టేజ్ స్థాయికి అనుగుణంగా ఉండాలి.
