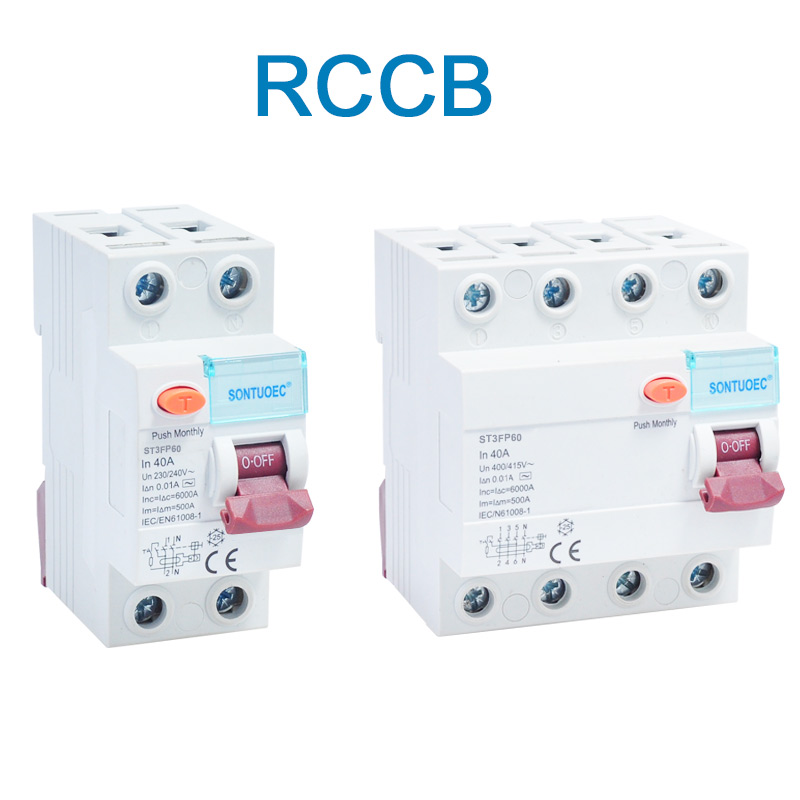

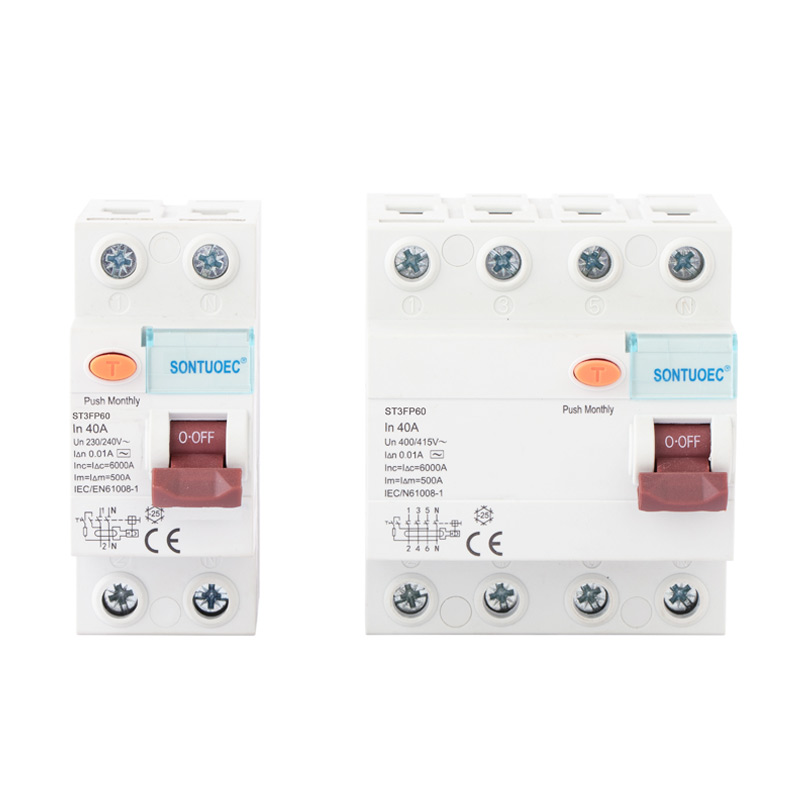

4P 40A/10mA అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్

4P 40A/10mA రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ అనేది 4 పోల్స్ (అంటే 3-ఫేజ్ ఫైర్ మరియు జీరో వైర్లు) కలిగిన అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్, ఇది 40 ఆంప్స్ వద్ద రేట్ చేయబడుతుంది మరియు సర్క్యూట్‌లో 10 మిల్లీమీటర్ల కంటే ఎక్కువగా ఉన్న అవశేష కరెంట్ గుర్తించినప్పుడు స్వయంచాలకంగా సర్క్యూట్‌ను కత్తిరించే సామర్థ్యాన్ని కలిగి ఉంటుంది. ఈ పరికరం ప్రధానంగా విద్యుత్ మంటలు మరియు విద్యుదాఘాత ప్రమాదాలను నివారించడానికి మరియు వ్యక్తిగత మరియు పరికరాల భద్రతను రక్షించడానికి ఉపయోగించబడుతుంది.

మోడల్:ST3FP60

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడల్:	ST3FP60
ప్రామాణికం	IEC61008-1
అవశేష ప్రస్తుత లక్షణాలు:	మరియు, మరియు
పోల్ నం.:	2P, 4P
రేట్ చేయబడిన కరెంట్:	16A, 25A, 32A, 40A, 63A;
రేట్ చేయబడిన వోల్టేజ్:	230/400V AC
రేట్ చేయబడిన ఫ్రీక్వెన్సీ:	50/60Hz
రేట్ చేయబడిన అవశేష ఆపరేటింగ్ కరెంట్ IΔn:	10mA,30mA, 100mA, 300mA, 500mA
రేట్ చేయబడిన అవశేష నాన్-ఆపరేటింగ్ కరెంట్ I Δనో:	≤0.5IΔn
రేట్ చేయబడిన షరతులతో కూడిన షార్ట్-సర్క్యూట్ కరెంట్ ఇంక్:	6000A
రేట్ చేయబడిన నియత అవశేష షార్ట్-సర్క్యూట్ ప్రస్తుత IΔc:	6000A
ట్రిప్పింగ్ వ్యవధి:	తక్షణ ట్రిప్పింగ్≤0.1సె
అవశేష ట్రిప్పింగ్ ప్రస్తుత పరిధి:	0.5IΔn~IΔn
ఎలక్ట్రో-మెకానికల్ ఓర్పు:	4000 సైకిళ్లు
ఫాస్టెనింగ్ టార్క్:	2.0Nm
కనెక్షన్ టెర్మినల్:	బిగింపుతో స్క్రూ టెర్మినల్ పిల్లర్ టెర్మినల్
సంస్థాపన:	35mm దిన్ రైలు మౌంటు

ఆపరేషన్ సూత్రం

ఈ సర్క్యూట్ బ్రేకర్ యొక్క ఆపరేటింగ్ సూత్రం ప్రస్తుత బ్యాలెన్స్ సూత్రంపై ఆధారపడి ఉంటుంది. సాధారణ పరిస్థితుల్లో, సర్క్యూట్‌లోకి ప్రవేశించే మరియు నిష్క్రమించే ప్రవాహాలు లోడ్ గుండా వెళుతున్న లైన్‌లో సమానంగా ఉండాలి. ఏది ఏమైనప్పటికీ, లైన్‌లో ఇన్సులేషన్ లోపం ఉన్నప్పుడు లేదా మానవుడు సర్క్యూట్‌తో సంబంధంలోకి వచ్చినప్పుడు, ఇది కరెంట్ లీకేజీకి దారి తీస్తుంది, ఇది సర్క్యూట్‌లోకి మరియు బయటకు వచ్చే ప్రవాహాలు అసమతుల్యతను కలిగిస్తుంది. ఈ సమయంలో, సర్క్యూట్ బ్రేకర్ లోపల ఉన్న కరెంట్ ట్రాన్స్‌ఫార్మర్ ఈ అసమతుల్య కరెంట్‌ను గుర్తించి దానిని ఎలక్ట్రికల్ సిగ్నల్‌గా మారుస్తుంది. ఎలక్ట్రానిక్ సర్క్యూట్ ఈ సిగ్నల్‌ను విస్తరింపజేస్తుంది, సరిపోల్చండి మరియు ప్రాసెస్ చేస్తుంది మరియు సిగ్నల్ ప్రీసెట్ థ్రెషోల్డ్‌కు చేరుకున్నప్పుడు, అంటే, అవశేష కరెంట్ 10 మిల్లీయాంప్స్‌కు చేరుకున్నప్పుడు లేదా మించిపోయినప్పుడు, సర్క్యూట్ బ్రేకర్ త్వరగా సర్క్యూట్‌ను కట్ చేస్తుంది.

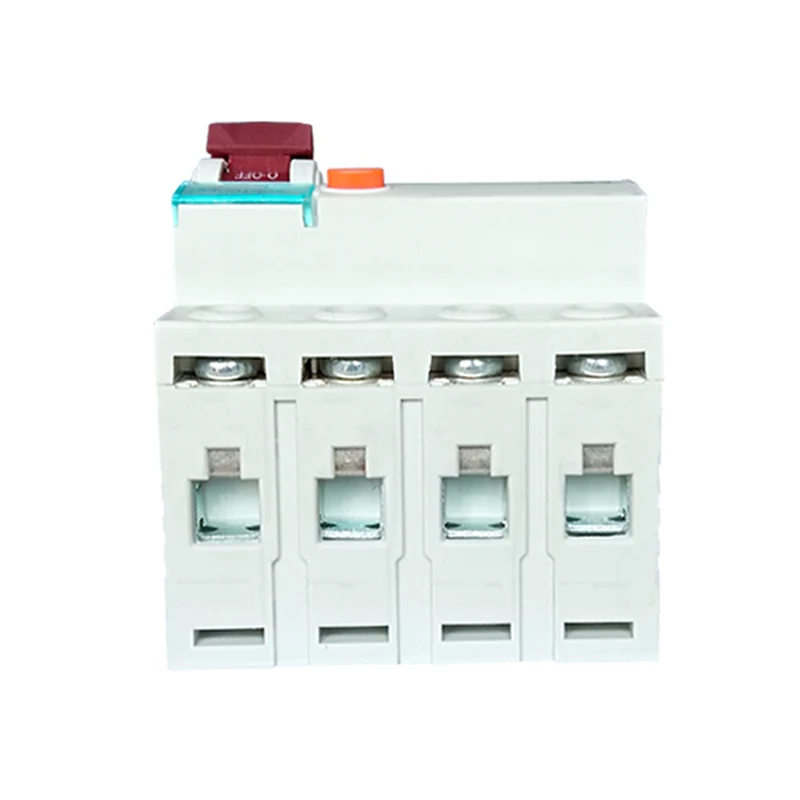

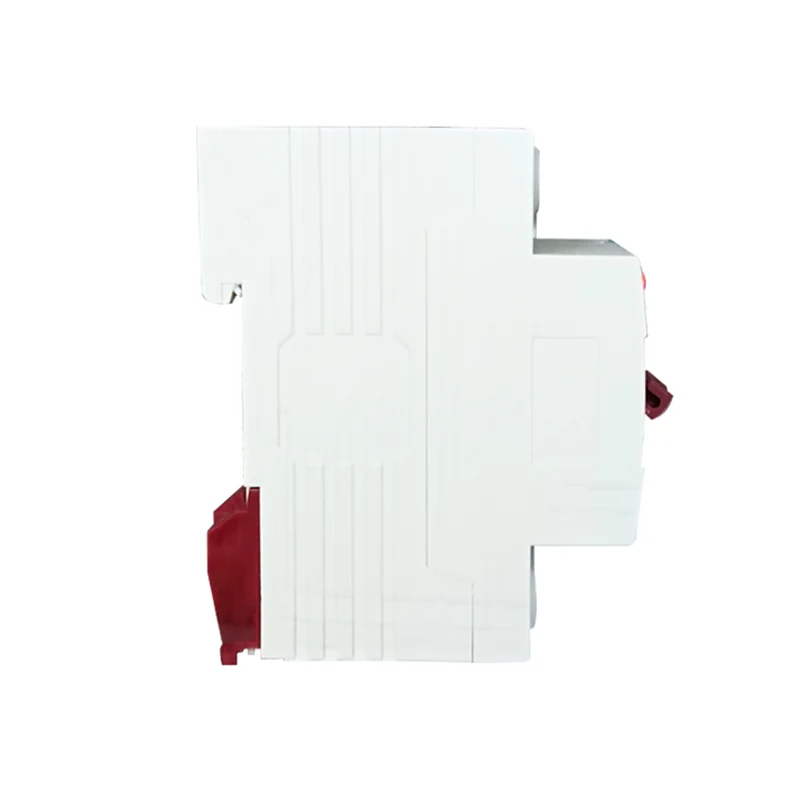

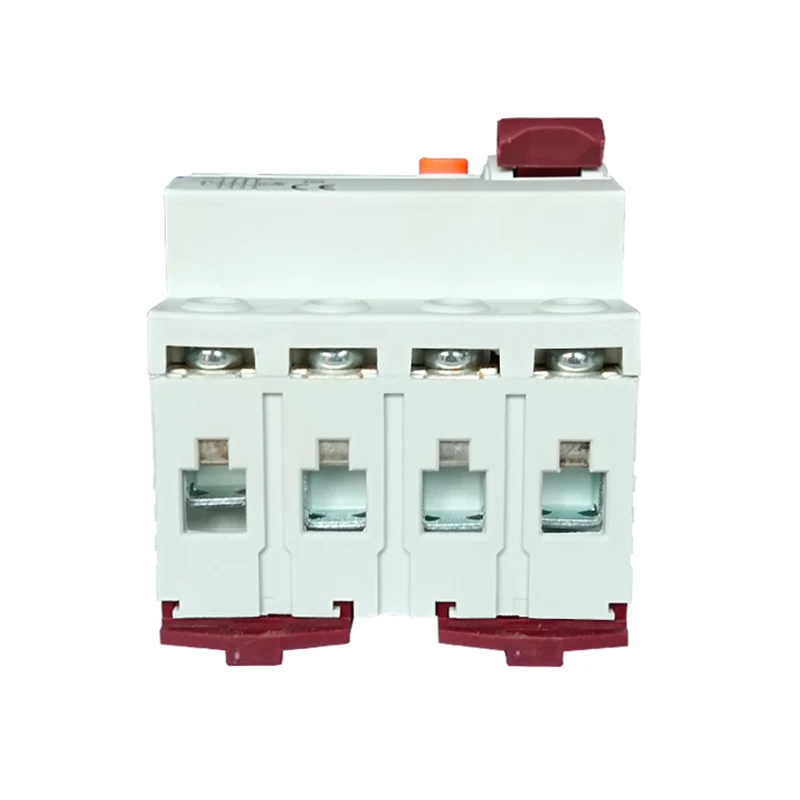

4P 40A/10mA Residual Current Circuit Breaker

ప్రధాన లక్షణాలు

అధిక సున్నితత్వం: చిన్న లీకేజీ కరెంట్‌ను (10 mA) గుర్తించగలదు మరియు విద్యుత్ మంటలు మరియు విద్యుత్ షాక్ ప్రమాదాలను నివారించడానికి సర్క్యూట్‌ను సకాలంలో కత్తిరించగలదు.

వేగవంతమైన ప్రతిస్పందన: లీకేజ్ కరెంట్ గుర్తించబడిన తర్వాత, సర్క్యూట్ బ్రేకర్ చాలా తక్కువ సమయంలో (సాధారణంగా పదుల మిల్లీసెకన్లలో) సర్క్యూట్‌ను కట్ చేస్తుంది.

బహుముఖ ప్రజ్ఞ: ప్రాథమిక లీకేజ్ రక్షణ ఫంక్షన్‌తో పాటు, సర్క్యూట్ బ్రేకర్ ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ ప్రొటెక్షన్ ఫంక్షన్‌లను కూడా కలిగి ఉండవచ్చు.

ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం: ఇది సాధారణంగా మాడ్యులరైజ్డ్ డిజైన్‌ను స్వీకరిస్తుంది, ఇది ఇన్‌స్టాల్ చేయడం మరియు విడదీయడం సులభం. ఇంతలో, దాని సాధారణ అంతర్గత నిర్మాణం నిర్వహణ మరియు సమగ్రతను సులభతరం చేస్తుంది.
