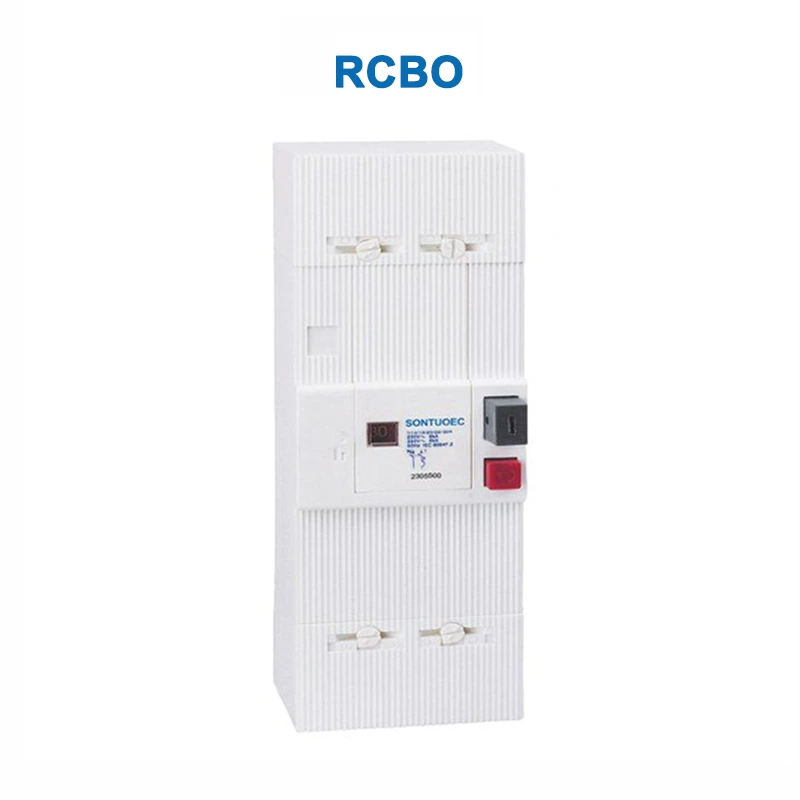

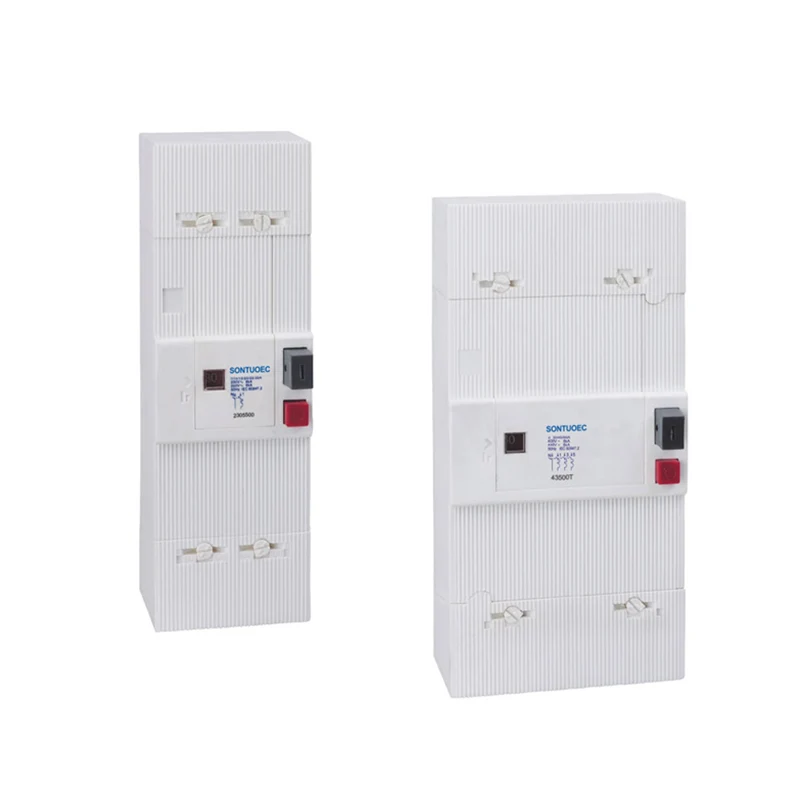

డిఫరెన్షియల్ కరెంట్ సర్క్యూట్ బ్రేకర్ RCBO

డిఫరెన్షియల్ కరెంట్ సర్క్యూట్ బ్రేకర్ RCBO అనేది లీకేజీ కారణంగా సర్క్యూట్లో తప్పు ప్రవాహాన్ని గుర్తించడానికి మరియు కత్తిరించడానికి ప్రత్యేకంగా రూపొందించిన పరికరం. సర్క్యూట్లో లీకేజ్ కరెంట్ ప్రీసెట్ విలువకు చేరుకున్నప్పుడు లేదా మించిపోయినప్పుడు, RCBO స్వయంచాలకంగా ట్రిప్ చేస్తుంది, తద్వారా సర్క్యూట్ను కత్తిరించి, విద్యుత్ మంటలు మరియు ఎలక్ట్రోక్యూషన్లను నివారిస్తుంది.

మోడల్:STG

విచారణ పంపండి

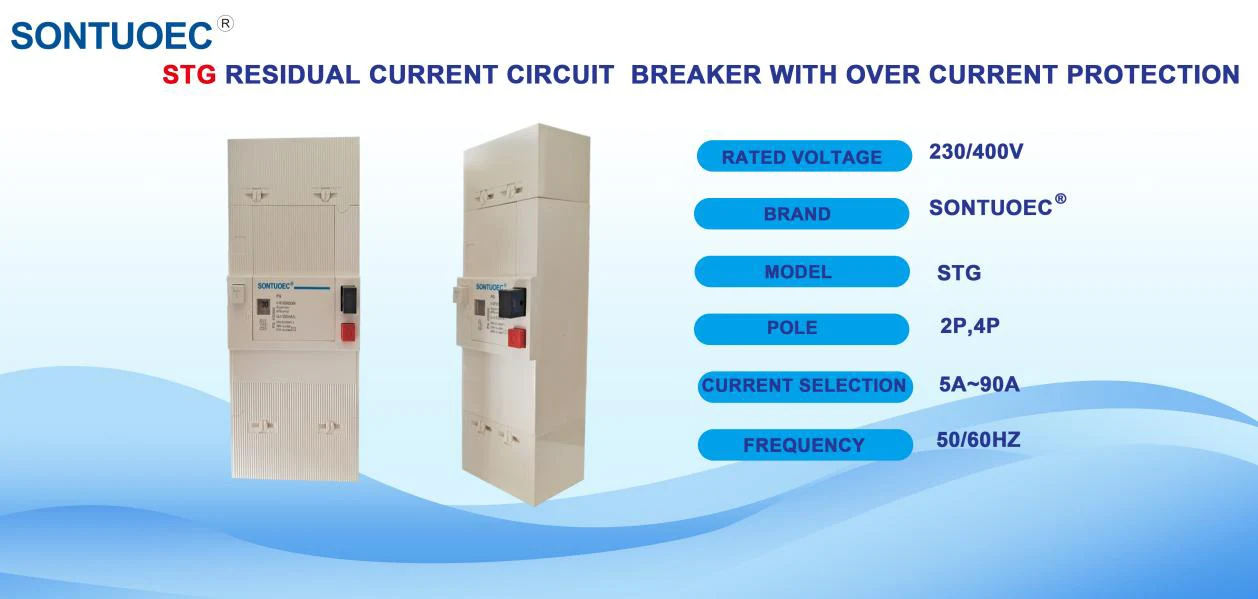

ఉత్పత్తి వివరణ

మోడల్	ఎలక్ట్రో-మాగ్నెటిక్ రకం, ఎలక్ట్రానిక్ రకం
బ్రాండ్	Esoueec
పోల్ నం	2 పి/4 పి
రేట్ కరెంట్ (ఎ)	5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (ప్రస్తుత సర్దుబాటు)
రేటెడ్ వోల్టేజ్ (V)	230/400 వి
బ్రేకింగ్ సామర్థ్యం	3KA, 6KA, 8KA
రేటెడ్ సున్నితత్వం l △ n	300,500 (మా)
ఫ్రీక్వెన్సీ	50/60Hz

ఆపరేషన్ సూత్రం

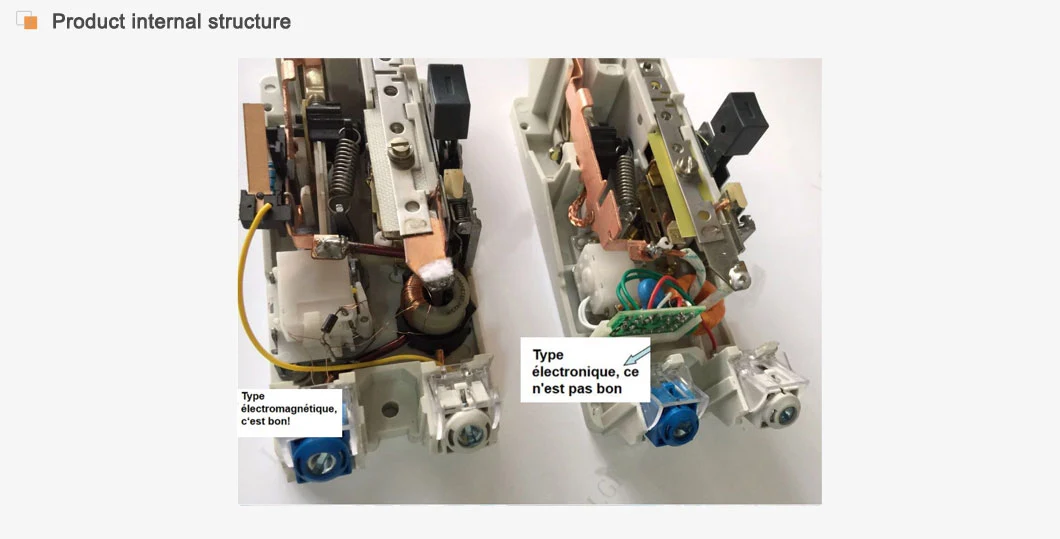

ELCB యొక్క ఆపరేటింగ్ సూత్రం సున్నా సీక్వెన్స్ కరెంట్ ట్రాన్స్ఫార్మర్ (ZCT) ద్వారా సర్క్యూట్లో అసమతుల్య ప్రవాహాలను గుర్తించడంపై ఆధారపడి ఉంటుంది. సర్క్యూట్లో ఫైర్ లైన్ కరెంట్ సున్నా లైన్ కరెంట్‌కు సమానం కానప్పుడు, అనగా లీకేజ్ కరెంట్ ఉంది, ZCT ఈ అసమతుల్య కరెంట్‌ను గ్రహించి సంబంధిత విద్యుత్ సిగ్నల్‌ను ఉత్పత్తి చేస్తుంది. ELCB లోపల ఎలక్ట్రానిక్ సర్క్యూట్రీ ఈ సిగ్నల్‌ను ప్రాసెస్ చేస్తుంది, మరియు సిగ్నల్ ప్రిట్షోల్డ్‌ను చేరుకున్నప్పుడు లేదా సర్క్యూట్ను తగ్గించడానికి ట్రిప్ మెకానిజమ్‌ను ప్రేరేపించినప్పుడు.

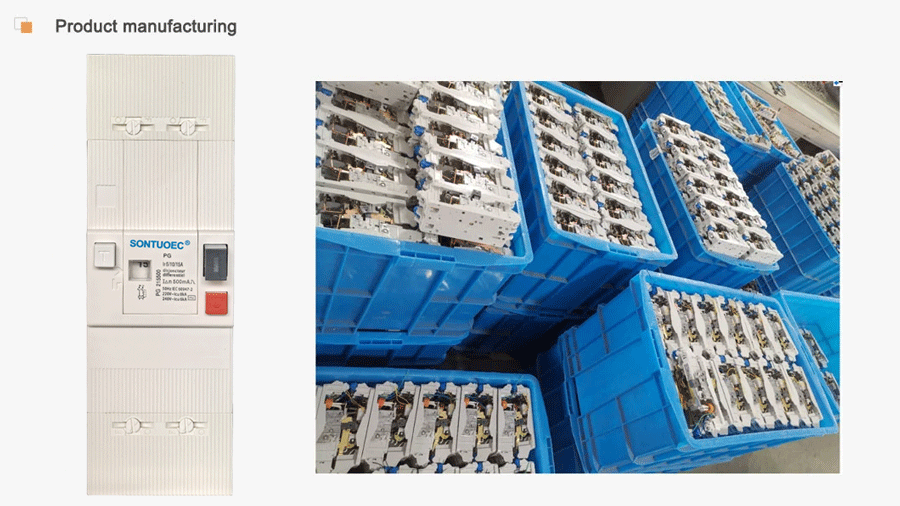

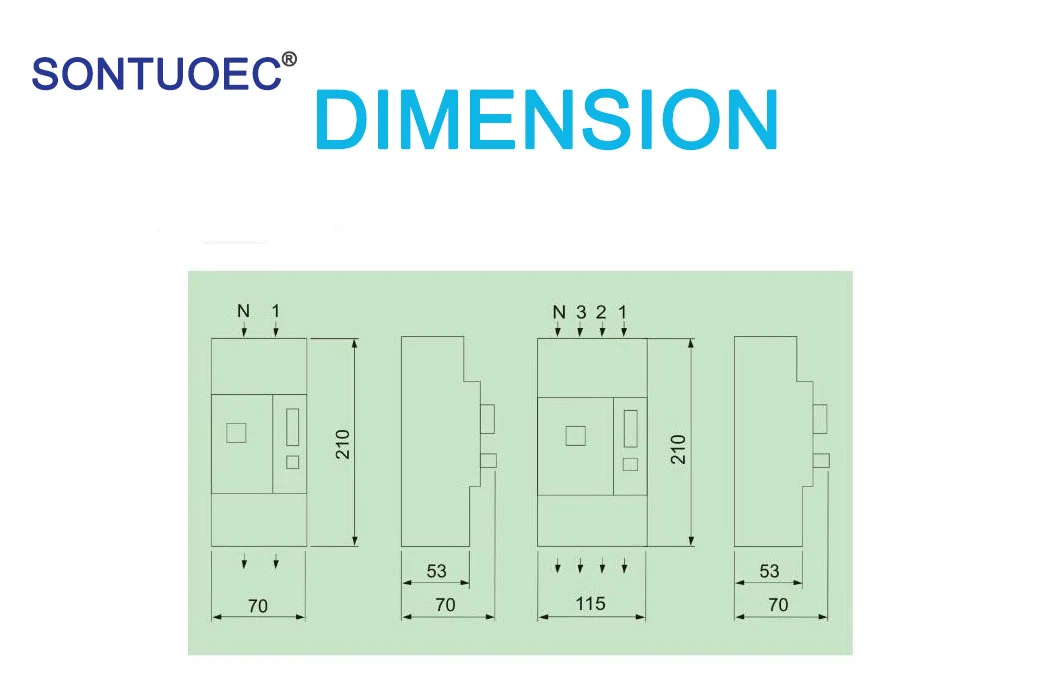

Differential current circuit breaker RCBO

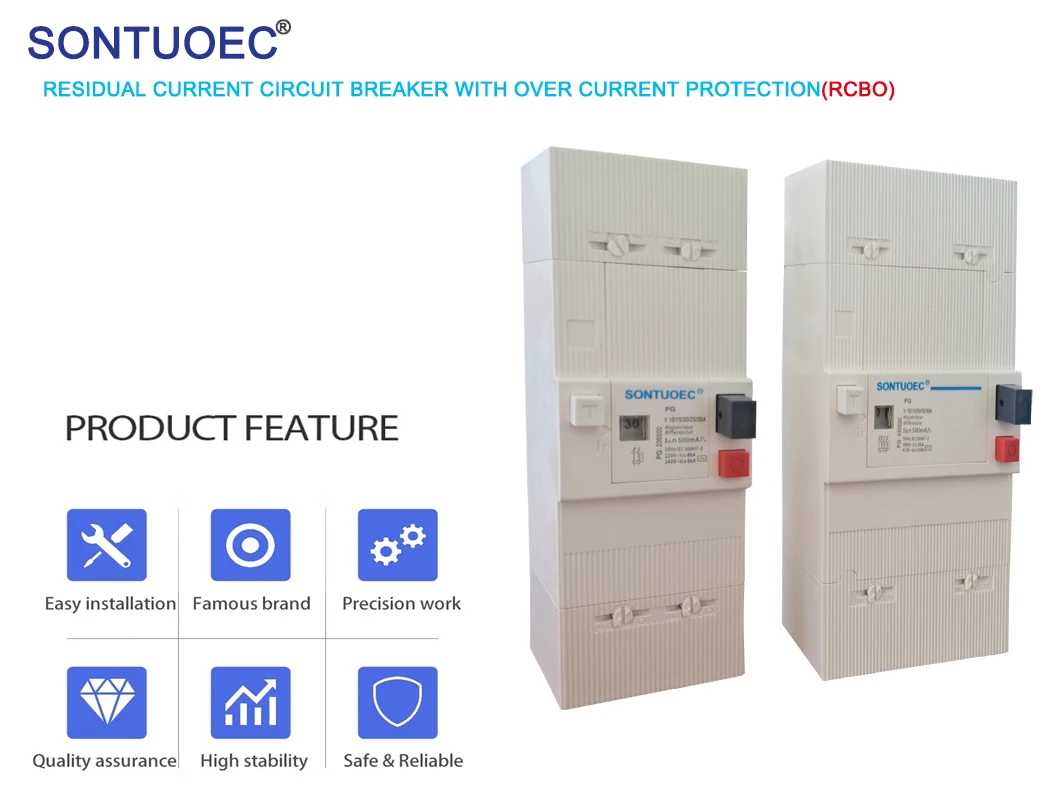

ప్రధాన లక్షణాలు

అధిక సున్నితత్వం: అవకలన కరెంట్ సర్క్యూట్ బ్రేకర్ RCBO చిన్న లీకేజ్ ప్రవాహాలను గుర్తించగలదు, సాధారణంగా మిల్లియాంపియర్ స్థాయిలో, ఫలితంగా అధిక రక్షణ ఖచ్చితత్వం ఏర్పడుతుంది.

వేగవంతమైన ప్రతిస్పందన: లీకేజ్ కరెంట్ కనుగొనబడిన తర్వాత, లోపం విస్తరించకుండా నిరోధించడానికి ELCB త్వరగా సర్క్యూట్‌ను కత్తిరిస్తుంది.

పాండిత్యము: ప్రాథమిక లీకేజ్ రక్షణతో పాటు, కొన్ని ELCB లకు ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ రక్షణ ఉంటుంది.

వ్యవస్థాపించడం మరియు నిర్వహించడం సులభం: ELCB లు సాధారణంగా సులభంగా సంస్థాపన మరియు తొలగింపు కోసం ప్లగ్-అండ్-ప్లే డిజైన్. ఇంతలో, దాని సరళమైన అంతర్గత నిర్మాణం నిర్వహించడం మరియు సరిదిద్దడం సులభం చేస్తుంది.

అప్లికేషన్ యొక్క పరిధి

గృహాలు, కార్యాలయాలు, కర్మాగారాలు, ఆసుపత్రులు వంటి విద్యుత్ రక్షణ అవసరమయ్యే ప్రదేశాలలో ELCB లను విస్తృతంగా ఉపయోగిస్తున్నారు. తడి లేదా ఎలక్ట్రోక్యూషన్-పీడిత వాతావరణంలో ELCB యొక్క రక్షణ చాలా ముఖ్యమైనది, బాత్‌రూమ్‌లు, వంటశాలలు, ఈత కొలనులు మరియు ఇతర ప్రాంతాలు.
