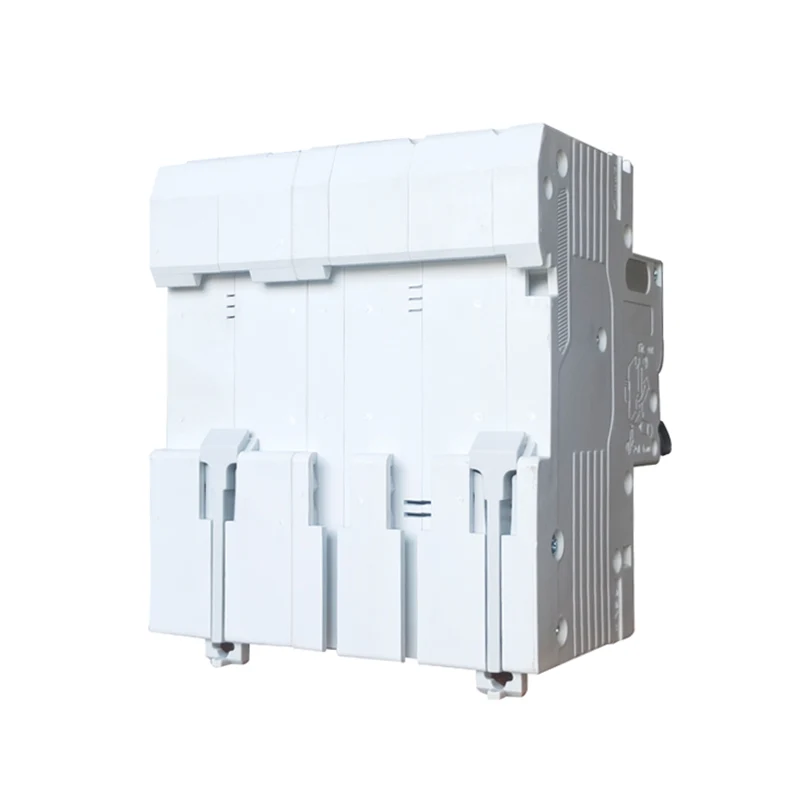

100A 2P 4P మల్టీఫంక్షనల్ RCBO

STSF2-100 100A 2P 4P మల్టీఫంక్షనల్ RCBO AC 50/60Hz కు అనుకూలంగా ఉంటుంది, ఇది సర్క్యూట్లో 230V-400V యొక్క వోల్టేజ్ మరియు 100A యొక్క రేటెడ్ కరెంట్ తో రేట్ చేయబడింది, అపెర్సన్ విద్యుదాఘాతం లేదా పవర్ గ్రిడ్ లీక్ అయినప్పుడు. లీకేజ్, ఓవర్ వోల్టేజ్ మరియు అండర్ వోల్టేజ్ సెట్ విలువలకు చేరుకున్నప్పుడు, అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్ చాలా తక్కువ వ్యవధిలో త్వరగా పనిచేయగలదు. అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్ యొక్క పర్యవేక్షణ ఉష్ణోగ్రత సెట్ విలువకు చేరుకున్నప్పుడు, పర్యవేక్షణ గ్రౌండ్ వైర్ అనుసంధానించబడదు. కనెక్ట్ అయినప్పుడు, ఉత్పత్తి సిబ్బంది మరియు విద్యుత్ పరికరాల భద్రతను కాపాడటానికి అలారం ధ్వనిని విడుదల చేస్తుంది మరియు నివారించవచ్చు పవర్ గ్రిడ్‌లో ఓవర్ వోల్టేజ్ వల్ల కలిగే పరికరాలకు నష్టం జరగకుండా నిరోధించండి. ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్, లీకేజ్, ఓవర్‌వోల్టేజ్ అండర్ వోల్టేజ్ మరియు ఓవర్‌టెంపరేచర్ ప్రొటెక్షన్ ఫంక్షన్లను కలిగి ఉన్నాయి, సాధారణ పరిస్థితులలో ఎలక్ట్రికల్ పరికరాలను అడపాదడపా ఆన్ చేయడానికి మరియు ఆఫ్ చేయడానికి కూడా ఉపయోగించవచ్చు లైటింగ్ సర్క్యూట్లు, ముఖ్యంగా పారిశ్రామిక మరియు వాణిజ్య లైటింగ్ పంపిణీ వ్యవస్థలకు అనువైనవి. ఉత్పత్తి ఇతర సారూప్య ఉత్పత్తుల కంటే చిన్న వాల్యూమ్, కాంపాక్ట్ నిర్మాణం మరియు మెరుగైన ఖర్చు-ప్రభావాన్ని కలిగి ఉంటుంది. ఇది అందమైన రూపాన్ని కలిగి ఉంది, హై బ్రేకింగ్ సామర్థ్యం గృహ విద్యుత్ పంపిణీకి మంచి ఎంపికగా చేస్తుంది. ఈ ఉత్పత్తి GB/T 16917.1 మరియు IEC 61009-1 ప్రమాణాలకు అనుగుణంగా ఉంటుంది మరియు CE ధృవీకరణను పొందింది.

మోడల్:STFS2-100

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడల్	STFS2-100 ఎలక్ట్రోయిక్ రకం
అవశేష ప్రస్తుత క్యారెక్టర్ స్టిక్స్	ఎసి
ప్రామాణిక	IEC/EN 61009-1
రేటెడ్ సెన్సిటివిటీ △ n	0.03,0.1,0.3
పోల్ నం	స్తంభాలు: 1p+n+pe; 3p+n+pe
రేట్ కరెంట్ (ఎ)	6 ఎ, 10 ఎ, 16 ఎ, 20 ఎ, 25 ఎ, 32 ఎ, 40 ఎ, 63 ఎ, 80 ఎ, 100 ఎ
రేటెడ్ వోల్టేజ్ (V)	240/415 వి; 230/400 వి
రేటెడ్ అవశేష ఆపరేటింగ్ కటెంట్	10 ఎంఎ, 30 ఎంఏ, 100 ఎంఏ, 300 ఎంఏ, 500 ఎంఏ
రేట్ షరతులతో కూడిన అవశేష షార్ట్ సర్క్యూట్ ప్రస్తుత	6KA
ఎలక్ట్రో-మాచానికల్ ఓర్పు	4000 చక్రాలకు పైగా
ఫంక్షన్:	లీకేజ్ రక్షణ, ఓవర్‌లోడ్ కరెంట్ ప్రొటెక్ట్, షార్ట్ సర్క్యూట్ రక్షణ, వోల్టేజ్ రక్షణ కింద, వోల్టేజ్ రక్షణ, రేటెడ్ కరెంట్/ వోల్టేజ్ సర్దుబాటు, ఉష్ణోగ్రత రక్షణ. నీటి ప్రవేశ అలారం మరియు మొదలైనవి.

చుట్టుపక్కల గాలి ఉష్ణోగ్రత.

1. పరిసర గాలి ఉష్ణోగ్రత -5 1 సి కంటే తక్కువగా ఉండకూడదు,+40 సి కంటే ఎక్కువ కాదు, మరియు రోజువారీ సగటు విలువ+35 సి కంటే ఎక్కువ.

2. ఎత్తు: సంస్థాపనా సైట్ యొక్క ఎత్తు 2000 మీ.

3.అట్మోస్పిరిక్ పరిస్థితులు

గాలి శుభ్రంగా ఉంటుంది మరియు గరిష్టంగా+40 'సి ఉష్ణోగ్రత వద్ద, గాలి యొక్క సాపేక్ష ఆర్ద్రత 50%కంటే ఎక్కువ కాదు. +20 సి వద్ద తక్కువ ఉష్ణోగ్రతల వద్ద అధిక సాపేక్ష ఆర్ద్రత అనుమతించబడుతుంది,

సాపేక్ష ఆర్ద్రత 90%మించకూడదు. ఉష్ణోగ్రత మార్పుల వల్ల అప్పుడప్పుడు మితమైన సంగ్రహణ కారణంగా, తగిన చర్యలు తీసుకోవటానికి శ్రద్ధ వహించాలి.

4. సంస్థాపనా వర్గం సంస్థాపనా వర్గాలు LI మరియు III

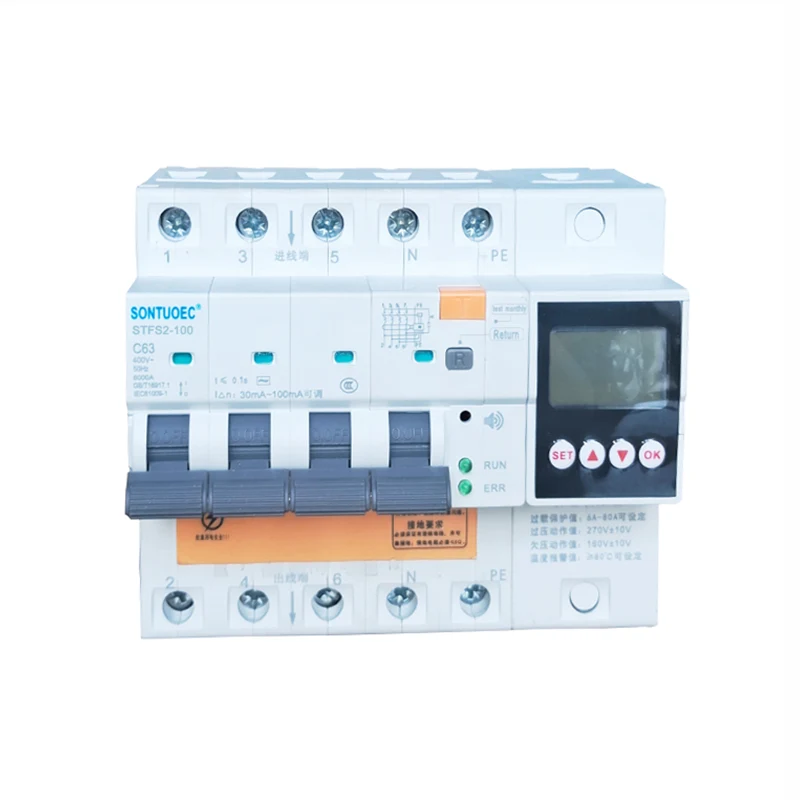

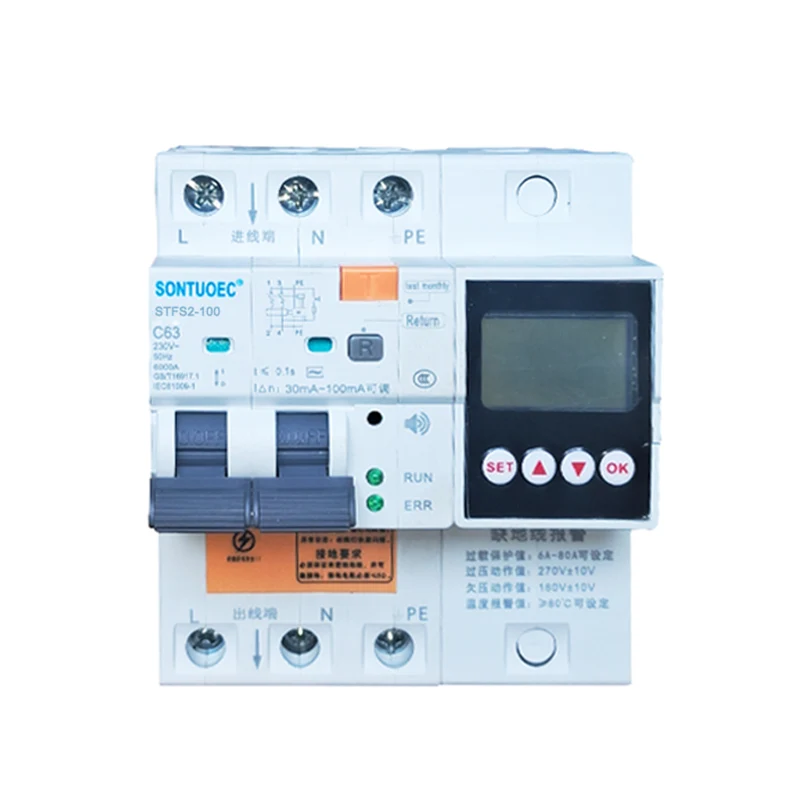

ప్రస్తుత మరియు స్తంభాల సంఖ్య

100A: ఇది RCBO ను 100 ఆంప్స్ వద్ద రేట్ చేయబడిందని సూచిస్తుంది. ప్రస్తుత రేటింగ్ ప్రస్తుత విలువ యొక్క గరిష్ట విలువ, సర్క్యూట్ బ్రేకర్ వేడెక్కడం లేదా నష్టం కలిగించకుండా నిరంతరం తీసుకువెళుతుంది.

2p, 4p: ఇక్కడ “P” ధ్రువాల సంఖ్యను సూచిస్తుంది, అనగా, సర్క్యూట్ బ్రేకర్‌ను అనుసంధానించగల సర్క్యూట్ దశల సంఖ్య. 2 పి అంటే సర్క్యూట్ బ్రేకర్‌ను రెండు సర్క్యూట్ దశలకు (సాధారణంగా అగ్ని మరియు సున్నా) అనుసంధానించవచ్చు, అయితే 4 పి అంటే దీనిని నాలుగు సర్క్యూట్ దశలకు (సాధారణంగా మూడు-దశల అగ్ని మరియు సున్నా) అనుసంధానించవచ్చు.

మల్టీఫంక్షనల్

మల్టీఫంక్షనల్ ఈ 100A 2P 4P మల్టీఫంక్షనల్ RCBO వివిధ రకాల రక్షణ విధులను కలిగి ఉందని సూచిస్తుంది. బేసిక్ ఓవర్లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణతో పాటు, ఇది లీకేజ్ రక్షణ, అండర్ వోల్టేజ్ రక్షణ, ఓవర్ వోల్టేజ్ రక్షణ మరియు మొదలైనవి కూడా అందిస్తుంది. ఉష్ణోగ్రత రక్షణ ， నీటి ప్రవేశ అలారం ， సర్దుబాటు చేయగల కరెంట్ మరియు వోల్టేగేస్ ఈ రక్షణలు RCBO సర్క్యూట్లు మరియు పరికరాలకు మరింత సమగ్ర రక్షణను అందించడానికి అనుమతిస్తాయి.

100A 2p 4p Multifunctional RCBO

హెచ్చరిక!

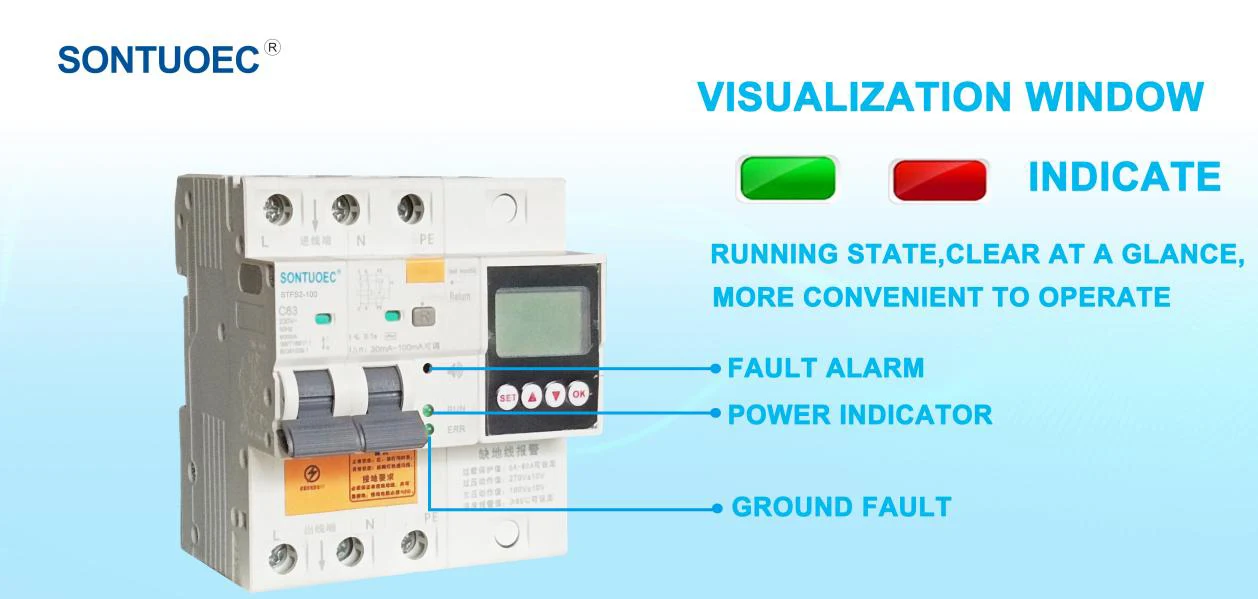

హెచ్చరిక సాధారణ స్థితి: గ్రీన్ లైట్ ఆన్;

అసాధారణ స్థితి: కాంతి ఆపివేయబడింది

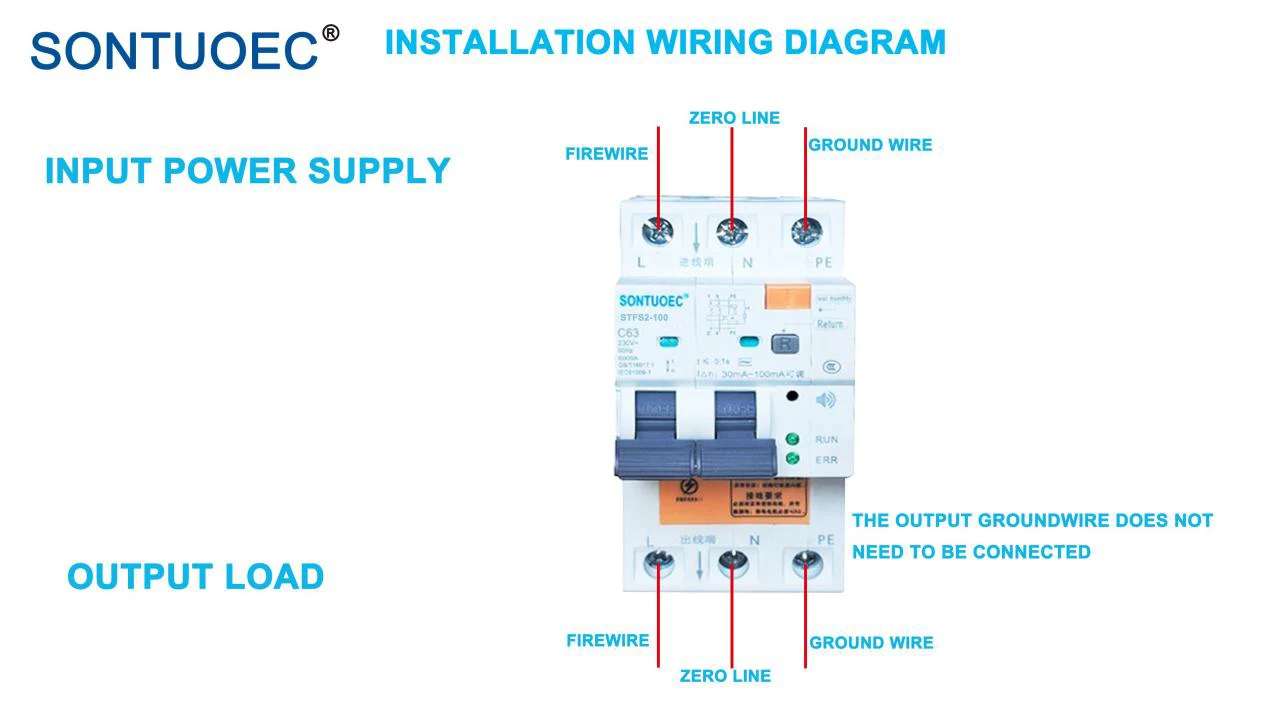

గ్రౌండింగ్ అవసరాలు:

ఇన్‌కమింగ్ గ్రౌండ్ వైర్ మరియు గ్రౌండింగ్ వైర్ ఉందని నిర్ధారించడానికి ఇది అవసరం, మరియు గ్రౌండింగ్ నిరోధకత తప్పనిసరిగా S 5Q గా ఉండాలి!

అప్లికేషన్ దృష్టాంతం

RCBO వివిధ రకాల రక్షణ విధులను కలిగి ఉన్నందున, ఇది తరచుగా వ్యక్తిగత భద్రత అవసరమయ్యే సర్క్యూట్లలో ఉపయోగించబడుతుంది, లైటింగ్ కోసం ఎలక్ట్రికల్ సర్క్యూట్లు, బలహీనమైన శక్తి మరియు గృహాలు మరియు బహిరంగ ప్రదేశాలలో విద్యుత్ ఉపకరణాలు. ఈ ప్రదేశాలు తరచుగా నీరు మరియు తేమతో వర్గీకరించబడతాయి, ఇవి సులభంగా లీకేజ్ ప్రమాదాలకు కారణమవుతాయి. అదనంగా, పరిధీయ లైట్ కంట్రోల్ సర్క్యూట్లు, రాడార్ వ్యవస్థలు మరియు భౌగోళిక అన్వేషణ సాధనాలు వంటి మానవ భద్రత ఒక అవసరం అయిన పారిశ్రామిక విద్యుత్ వ్యవస్థలలో కూడా RCBO ను ఉపయోగించవచ్చు.
