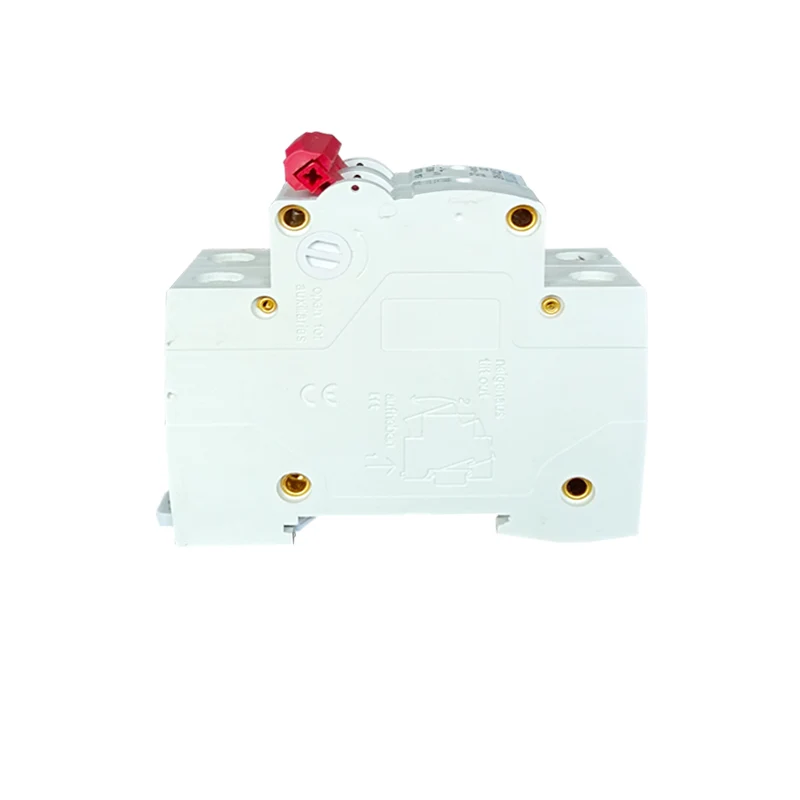

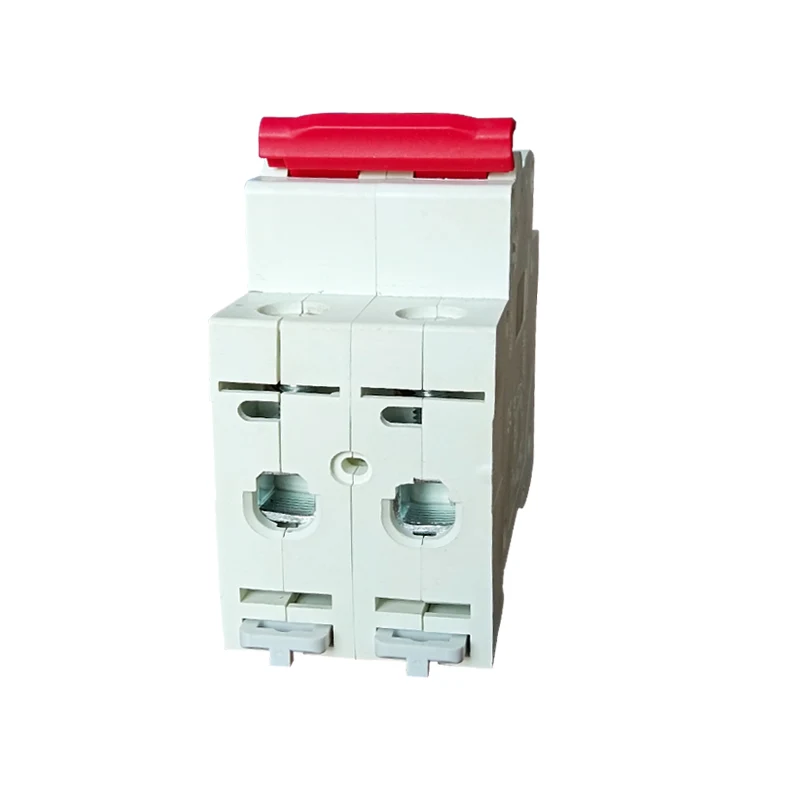

కర్వ్ డి MCB మినియేచర్ సర్క్యూట్ బ్రేకర్

అనేక అంతర్జాతీయ భద్రతా ప్రమాణాలు మరియు అధికారిక ధృవపత్రాలకు అనుగుణంగా, కర్వ్ డి MCB మినియేచర్ సర్క్యూట్ బ్రేకర్ విద్యుత్ వ్యవస్థలకు నమ్మకమైన రక్షణను అందిస్తుంది మరియు అధిక భద్రత మరియు స్థిరత్వం అవసరమయ్యే వివిధ రకాల అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది. కర్వ్ డి MCB లను ఎన్నుకునేటప్పుడు మరియు ఉపయోగిస్తున్నప్పుడు, ఎంపిక నిర్దిష్ట విద్యుత్ వ్యవస్థ అవసరాలు మరియు లోడ్ లక్షణాలపై ఆధారపడి ఉండాలని మరియు సంబంధిత సంస్థాపన మరియు నిర్వహణ సంకేతాలను అనుసరించాలని సిఫార్సు చేయబడింది.

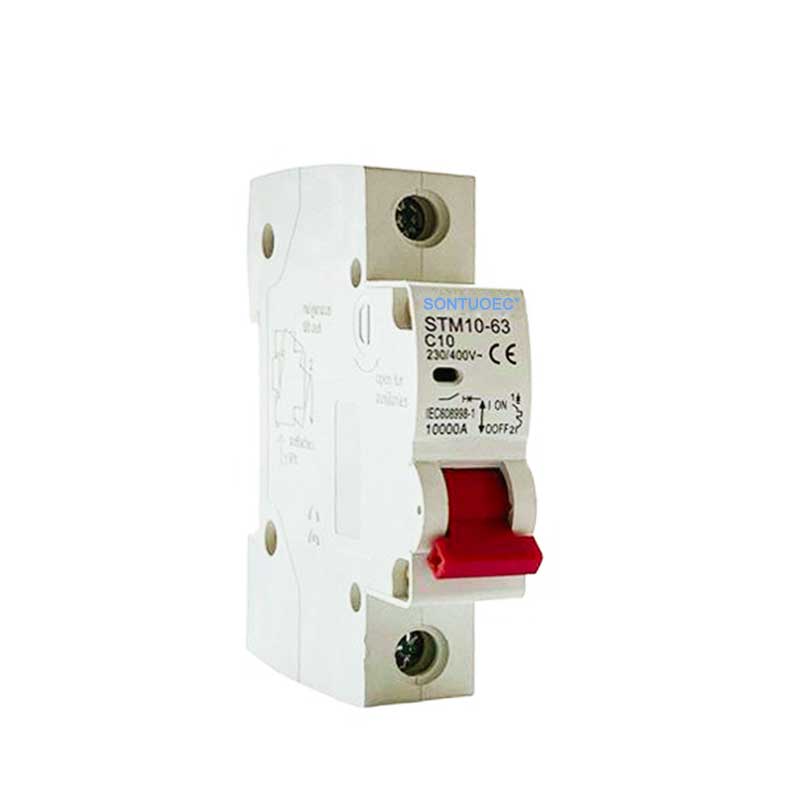

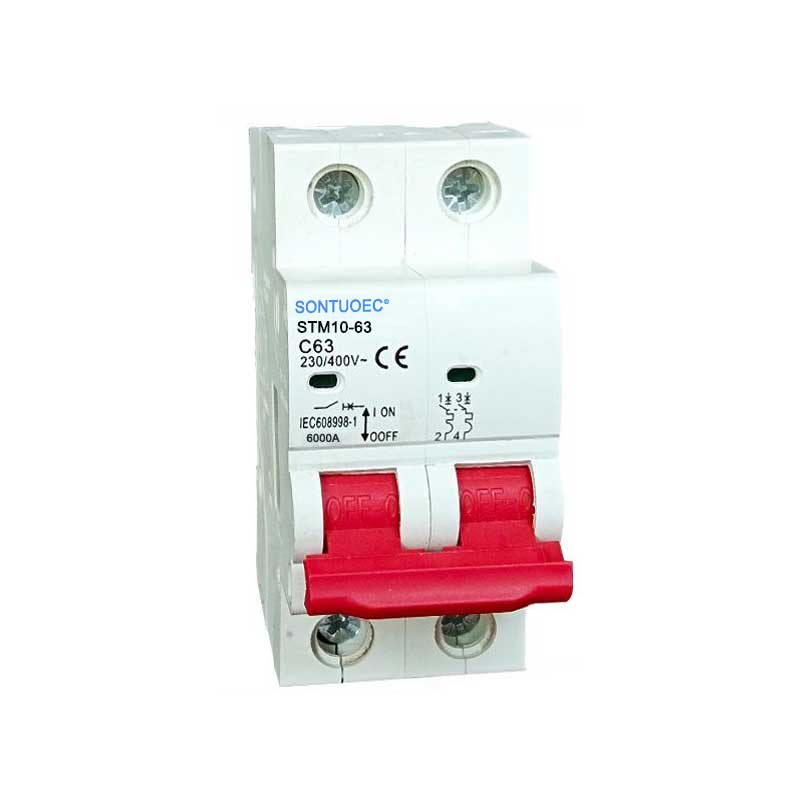

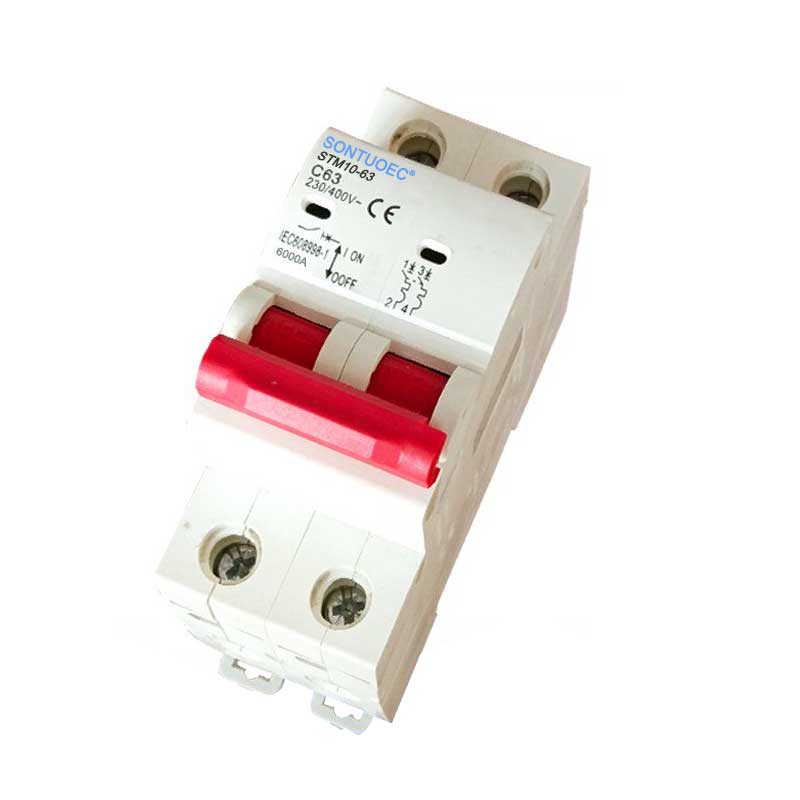

మోడల్:STM10-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

ప్రామాణిక		IEC/EN 60898-1
విద్యుత్ లక్షణాలు	రేట్ కరెంట్	A	1,2,4,610,16,20,25,32,40,50,63 ఎ
	స్తంభాలు	P	1 పి, 2 పి, 3 పి, 4 పి
	రేటెడ్ వోల్టేజ్ ue	V	ఎసి 230/400
	ఇన్సులేషన్ వోల్టేజ్ UI	V	500
	రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50/60
	రేట్ బ్రేకింగ్ సామర్థ్యం	A	3000, 4500, 6000
	రేటెడ్ ప్రేరణ వోల్టేజ్ (1.2/50) UIMP ని తట్టుకుంటుంది	V	4000
	Ind.freq. కోసం 1 నిమి వద్ద విద్యుద్వాహక పరీక్ష వోల్టేజ్	Kv	2
	కాలుష్య డిగ్రీ		2
	థర్మో-మాగ్నెటిక్ విడుదల లక్షణం		బి, సి, డి
యాంత్రిక లక్షణాలు	విద్యుత్ జీవితం	t	4000
	యాంత్రిక జీవితం	t	10000
	రక్షణ డిగ్రీ		IP20
	సూచన ఉష్ణోగ్రత సెట్టింగ్ కోసం థర్మల్ ఎలిమెంట్	ºC	30
	పరిసర ఉష్ణోగ్రత (రోజువారీ సగటు ≤35ºC తో)	ºC	-5 ~+40 (ప్రత్యేక అప్లికేషన్ దయచేసి చూడండి ఉష్ణోగ్రత పరిహార దిద్దుబాటు)
	నిల్వ ఉష్ణోగ్రత	ºC	-25 ~+70
సంస్థాపన	టెర్మినల్ కనెక్షన్ రకం		కేబుల్/పిన్-రకం బస్‌బార్
	కేబుల్ కోసం టెర్మినల్ పరిమాణం ఎగువ/దిగువ	MM2	25
		Awg	18-3
	బస్‌బార్ కోసం థర్మినల్ సైజు ఎగువ/దిగువ	MM2	25
		Awg	18-3
	టార్క్ బిగించడం	N*m	2
		ఇన్-పౌండ్లు	18
	మౌంటు		ఫాస్ట్ క్లిప్ పరికరం ద్వారా DIN రైలు EN 60715 (35 మిమీ)
	కనెక్షన్		ఎగువ మరియు దిగువ నుండి

ఉత్పత్తి లక్షణాలు

 రేటెడ్ కరెంట్ మరియు వోల్టేజ్: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, మొదలైనవి, అలాగే 110V, 220V, 400V, మొదలైన రేటెడ్ వోల్టేజ్ శ్రేణులకు మరియు 50/60HZ యొక్క పౌన encies ఖాల కోసం కర్వ్ D MCB లు విస్తృత శ్రేణి ప్రవాహాలకు అనుకూలంగా ఉంటాయి.

 ఉపసంహరణ లక్షణాలు: పల్సెడ్ ప్రవాహాలు, చిన్న మోటార్లు మొదలైన వాటిని ఉత్పత్తి చేసే విద్యుత్ పరికరాలు, విద్యుత్ పంపిణీ వ్యవస్థలు, విద్యుత్ పంపిణీ వ్యవస్థలు మరియు విద్యుత్ సరఫరా వ్యవస్థలు వంటి పెద్ద ఇన్రష్ ప్రవాహాలను ఉత్పత్తి చేసే అధిక ప్రేరక లోడ్లు మరియు పంపిణీ వ్యవస్థలకు కర్వ్ డి MCB లు ప్రత్యేకంగా అనుకూలంగా ఉంటాయి. దీని తక్షణ బ్రేకింగ్ కరెంట్ సాధారణంగా రేట్ చేయబడిన కరెంట్ కంటే 10-40 రెట్లు ఉంటుంది, అంటే ఇది త్వరగా సర్క్యూట్లను కత్తిరించగలదు మరియు కరెంట్‌లో ఆకస్మిక పెరుగుదల సమయంలో పరికరాలను నష్టం నుండి రక్షించగలదు.

 షార్ట్-సర్క్యూట్ ప్రొటెక్షన్: డి-కర్వ్ MCB లు కొన్ని ఉత్పత్తుల కోసం 6KA యొక్క రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ సామర్థ్యం వంటి అధిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ సామర్థ్యాన్ని కలిగి ఉన్నాయి, ఇవి షార్ట్-సర్క్యూట్ ప్రవాహాల నుండి సర్క్యూట్లను విశ్వసనీయంగా రక్షించగలవు.

Mandation భద్రతా ప్రమాణాలు మరియు ధృవపత్రాలు: ఈ ఉత్పత్తులు సాధారణంగా EN/IEC 60898,/NZS 60898.1, IEC60947-2, మొదలైన అనేక అంతర్జాతీయ భద్రతా ప్రమాణాలకు అనుగుణంగా ఉంటాయి మరియు CE, CB, CCC, TUV, మొదలైన అధికారిక ధృవపత్రాలను పొందాయి, ఉత్పత్తులు సురక్షితమైనవి మరియు నమ్మకమైనవి అని నిర్ధారించడానికి.

Curve D MCB Miniature Circuit Breaker
