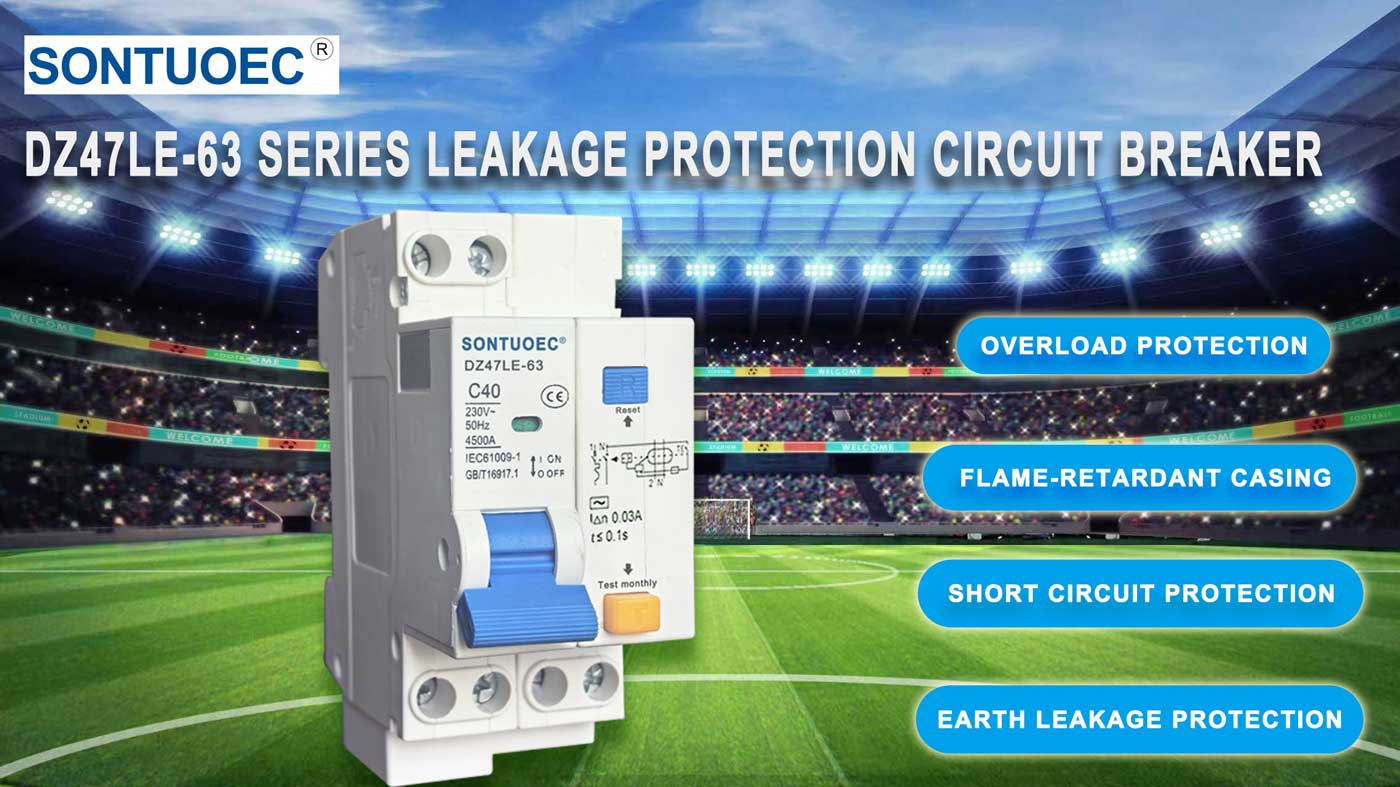

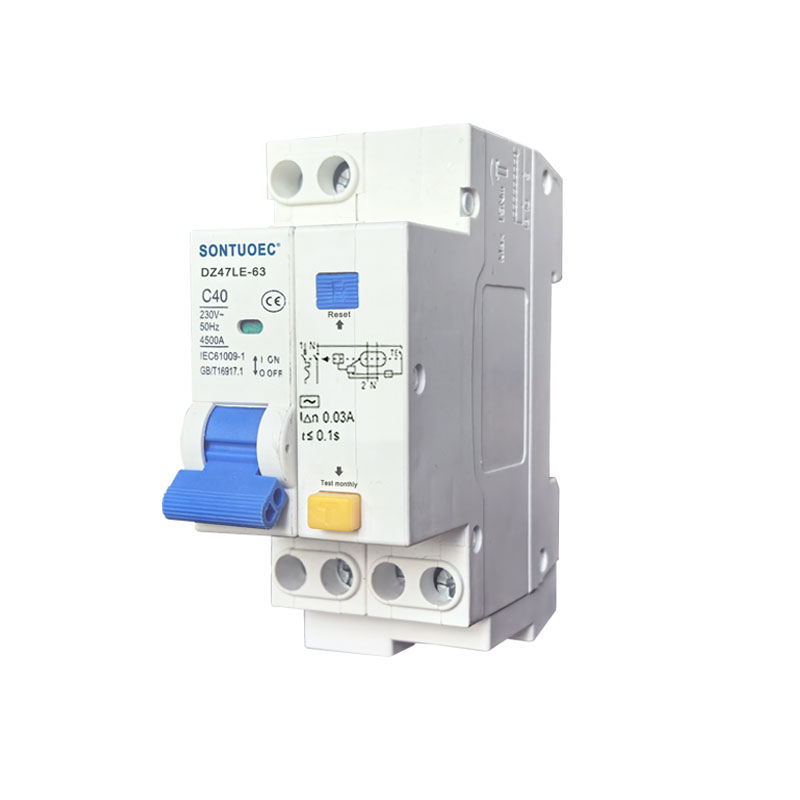

Dz47le-63 RCBO సిరీస్ లీకేజ్ కరెంట్ సర్క్యూట్ బ్రేకర్

SONTUOEC అనేది చైనీస్ సరఫరాదారులు/తయారీదారుల్లో వివిధ చిన్న ఎలక్ట్రికల్ ఉత్పత్తిలో ప్రత్యేకత కలిగి ఉంది. ఉపకరణాలు.DZ47LE ఒక పోల్ రెండు వైర్, 2 పోల్ లేదా 400V 3 పోల్, 3 పోల్ 4 వైర్ కోసం AC 50/60Hz రేటింగ్ వోల్టేజ్ 230V లైన్ కి వర్తిస్తుంది. 4 పోల్ మరియు ప్రస్తుతం 63A వరకు రేట్ చేయబడింది. ఇది ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ నుండి లైన్ మరియు మోటారును రక్షించగలదు

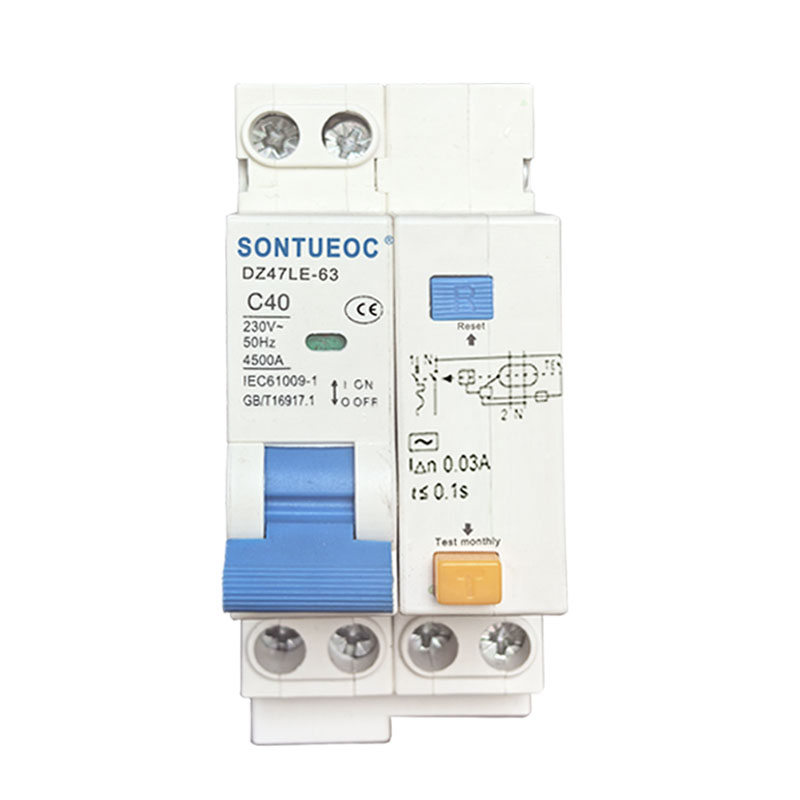

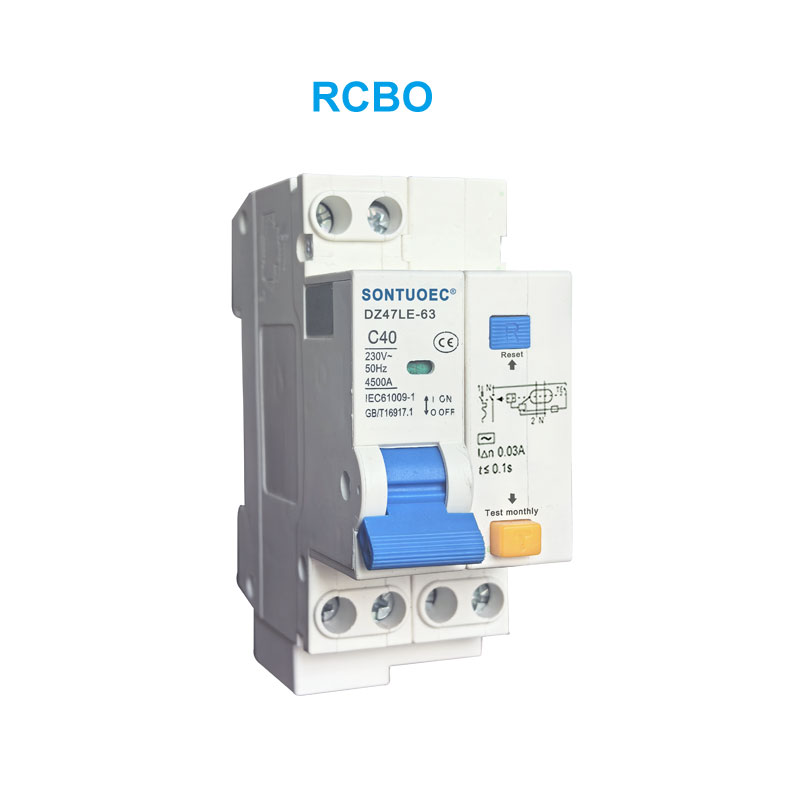

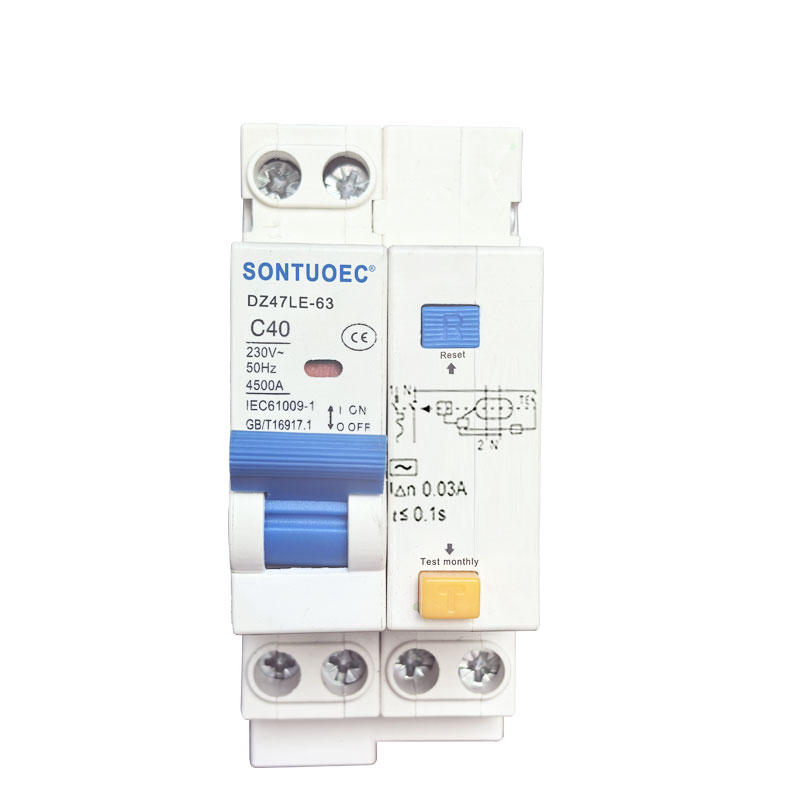

మోడల్:DZ47LE-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

సాంకేతిక పారామితులు:

రేట్ చేయబడిన వోల్టేజ్(V)	రేట్ చేయబడిన ప్రస్తుత కేసు Inm(A)	పోల్స్	న్యూట్రా	Rated CurrentIn(A)	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ Icu(KA)		కరెంట్ లీకేజ్ బ్రేకింగ్ కరెంట్ అని రేట్ చేయబడింది	రేట్ చేయబడిన కరెంట్ బ్రేకింగ్ కరెంట్ కాదు (mA)
రేట్ చేయబడిన వోల్టేజ్(V)	రేట్ చేయబడిన ప్రస్తుత కేసు Inm(A)	పోల్స్	లినెల్	Rated CurrentIn(A)	బ్రేకింగ్ కెపాసిటీ Icu(KA)	COS	(mA))	రేట్ చేయబడిన కరెంట్ బ్రేకింగ్ కరెంట్ కాదు (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE రెసిడ్యువల్ కరెంట్ ఆపరేటెడ్ సర్క్యూట్ బ్రేకర్‌తో ఓవర్-కరెంట్ ప్రొటెక్షన్ (ఎలక్ట్రానిక్):

1. అప్లికేషన్

సిబ్బంది మరియు అగ్ని రక్షణ

ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్‌లకు వ్యతిరేకంగా కేబుల్ మరియు లైన్ రక్షణ

2. RCBOని ఎంచుకోవడానికి సాధారణ నియమాలు:

a.రేటెడ్ అవశేష ఆపరేటింగ్ కరెంట్

≤ 30 mAలో: ప్రత్యక్ష పరిచయం విషయంలో అదనపు రక్షణ ≤300 mAలో: గ్రౌండ్ ఫాల్ట్ కరెంట్‌ల విషయంలో నివారణ అగ్ని రక్షణ

బి. ట్రిప్పింగ్ క్లాస్

AC క్లాస్ - సైనూసోయిడల్, ఆల్టర్నేటింగ్ కరెంట్‌ల కోసం ట్రిప్పింగ్ నిర్ధారించబడుతుంది, అవి త్వరగా వర్తింపజేయబడినా లేదా నెమ్మదిగా పెరిగినా.

c. ట్రిప్పింగ్ కర్వ్

C కర్వ్ (5-10 In) ఓవర్‌లోడ్‌లు మరియు షార్ట్-సర్క్యూట్‌లకు వ్యతిరేకంగా సర్క్యూట్‌ల రక్షణ మరియు నియంత్రణ; తక్కువ ఇన్‌రష్ కరెంట్‌తో రెసిస్టివ్ మరియు ఇండక్టివ్ లోడ్‌లకు రక్షణ.

D కర్వ్ (10-14 In) ఓవర్‌లోడ్‌లు మరియు షార్ట్ సర్క్యూట్‌లకు వ్యతిరేకంగా సర్క్యూట్‌ల రక్షణ మరియు నియంత్రణ; సర్క్యూట్ మూసివేత (LV/LV ట్రాన్స్‌ఫార్మర్లు, బ్రేక్‌డౌన్ ల్యాంప్స్) వద్ద అధిక ఇన్‌రష్ కరెంట్‌తో లోడ్‌లను సరఫరా చేసే సర్క్యూట్‌లకు రక్షణ.
