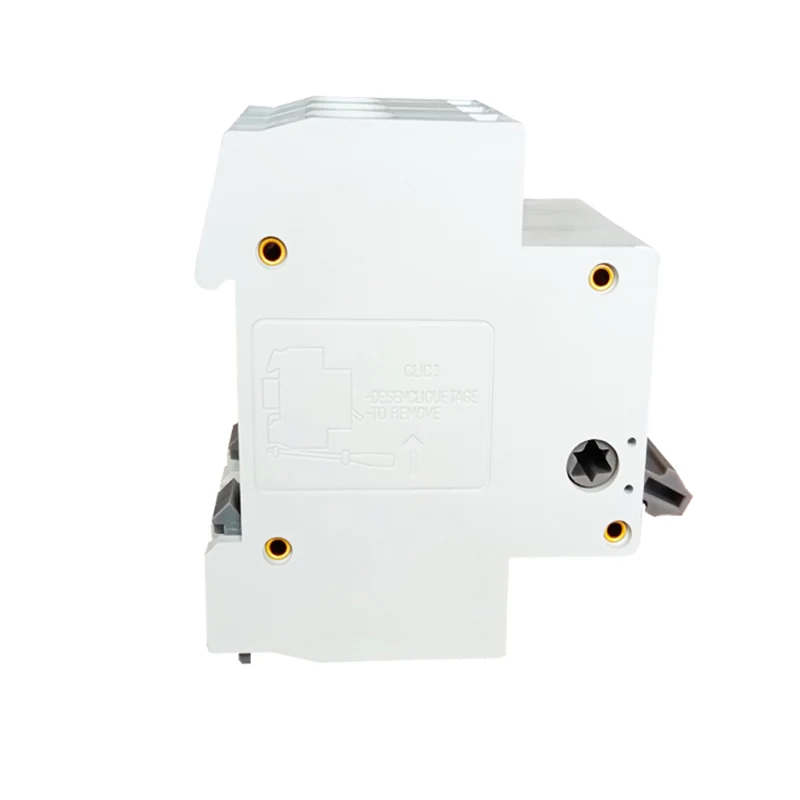

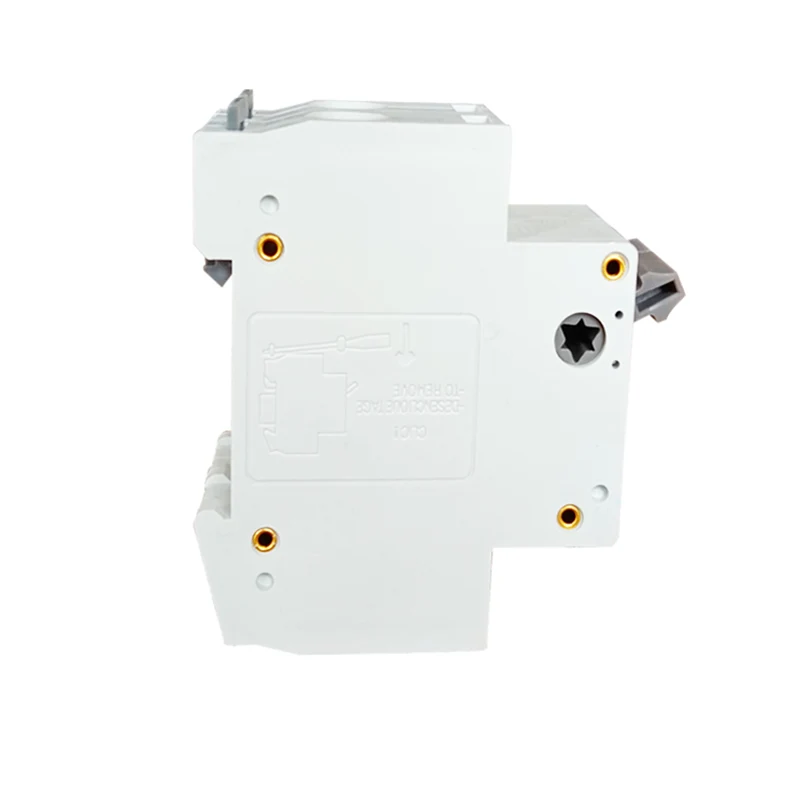

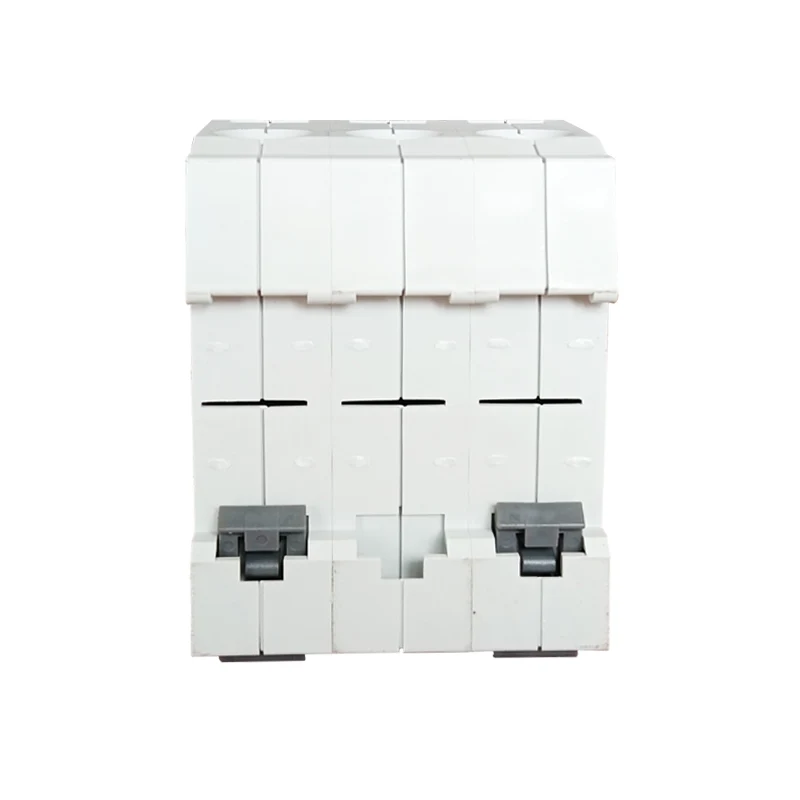

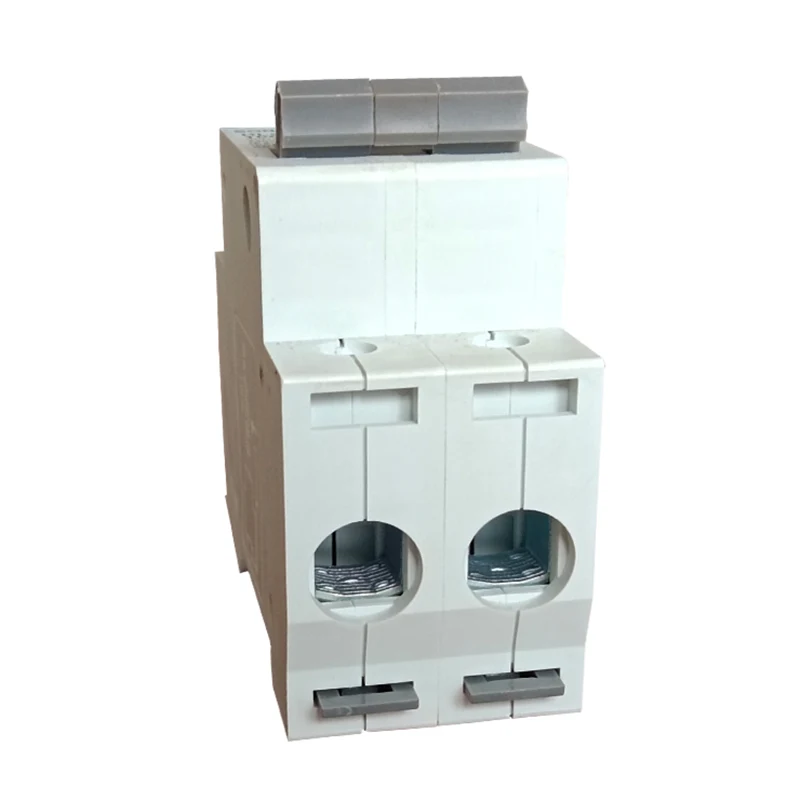

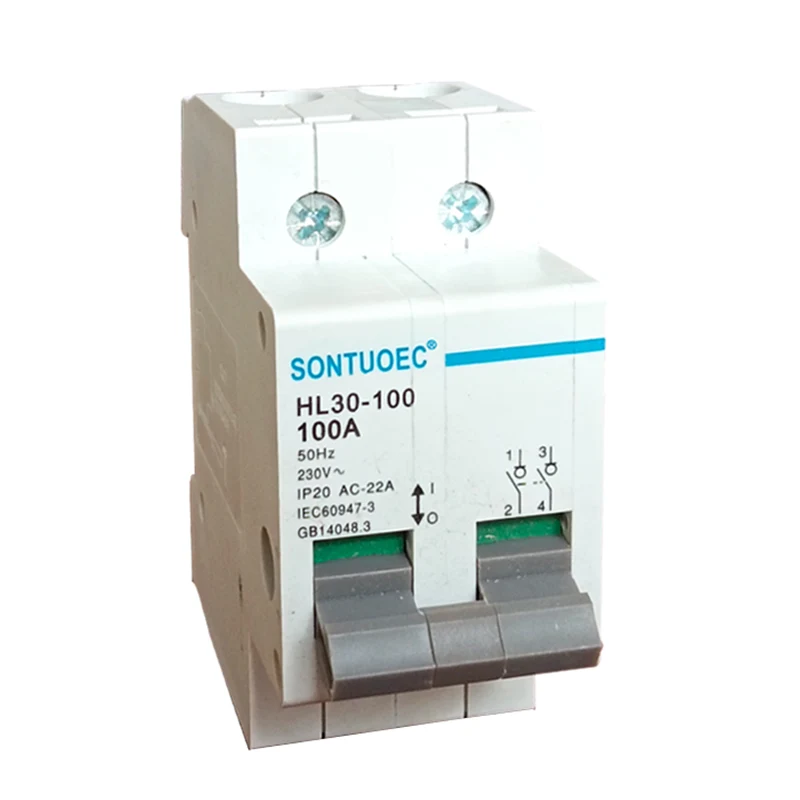

HL30-100 ఐసోలేటర్ స్విచ్

ఉత్పత్తి పేరు

HL-30 సిరీస్ ఐసోలేటర్ స్విచ్

పోల్

1 పి 2 పి 3 పి 4 పి

రేట్ ప్రస్తుత

16,25 ఎ, 40 ఎ, 63 ఎ, 80 ఎ, 100 ఎ, 125 ఎ

రేట్ వోల్టేజ్

1 పి: ఎసి 230 వి

2 పి, 3 పి 4 పి: ఎసి 400 వి

ఇన్సులేషన్ వోల్టేజ్ Ui

690 వి

రేట్ ప్రేరణ వోల్టేజ్ (1.2/50) UIMP ని తట్టుకుంటుంది

6 కెవి

చిన్న రేట్ సర్క్యూట్ ప్రస్తుత ICW ని తట్టుకుంటుంది

12LE/1S

చిన్న రేట్ సర్క్యూట్ మేకింగ్ సామర్థ్యం ICM

20le/0.1 సె

రేట్ మేకింగ్ మరియు బ్రేకింగ్ సామర్థ్యం

3ie, 1.05ue, cosφ = 0.8

వర్గాన్ని ఉపయోగించండి

ఎసి -21 బి, ఎసి -22 ఎ

విద్యుత్ జీవితం

1500

యాంత్రిక జీవితం

8500

కాలుష్యం డిగ్రీ

3

నిల్వ ఉష్ణోగ్రత

-35ºC ~ +70ºC

సంస్థాపన ఎత్తు

<2000 మీ

గరిష్టంగా వైరింగ్ సామర్థ్యం (NM²)

16 (20 ఎ ~ 63 ఎ)

50 (80 ఎ ~ 125 ఎ)

గరిష్టంగా టార్క్ పరిమితి

2.0 (20 ఎ ~ 63 ఎ)

3.5 (80 ఎ ~ 125 ఎ)
