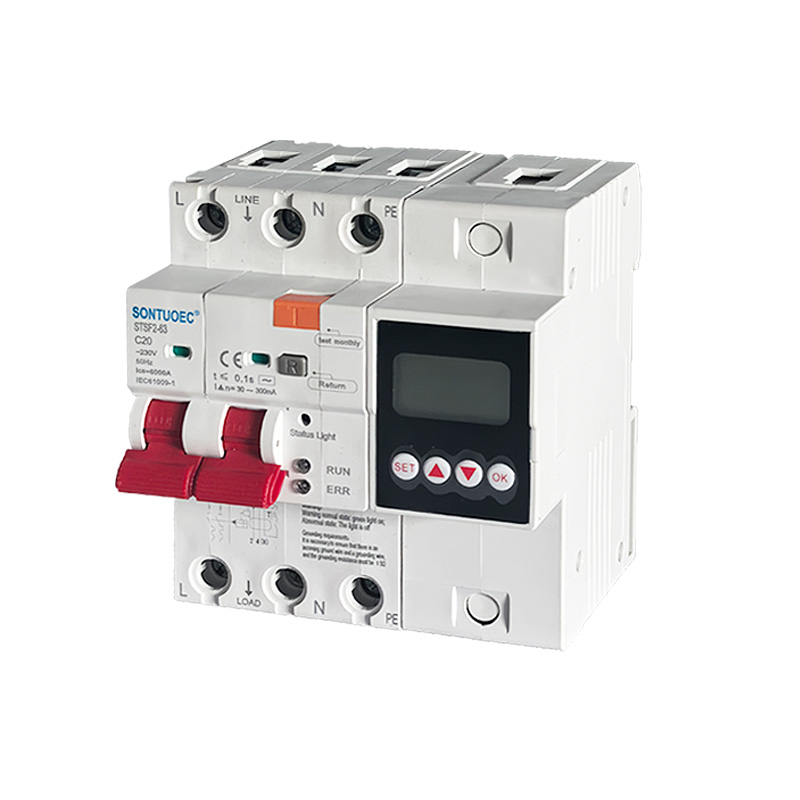

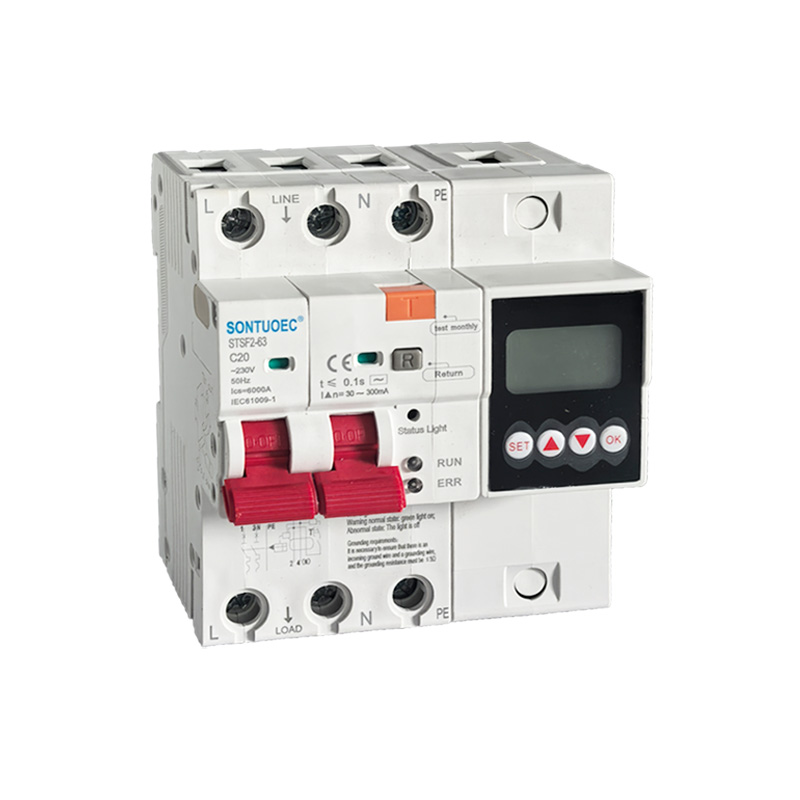

ఇంటెలిజెంట్ ఇమ్మర్షన్ యాంటీ ఎలక్ట్రిక్ షాక్ లీకేజ్ ప్రొటెక్టర్ 220V ఎయిర్ సర్క్యూట్ బ్రేకర్

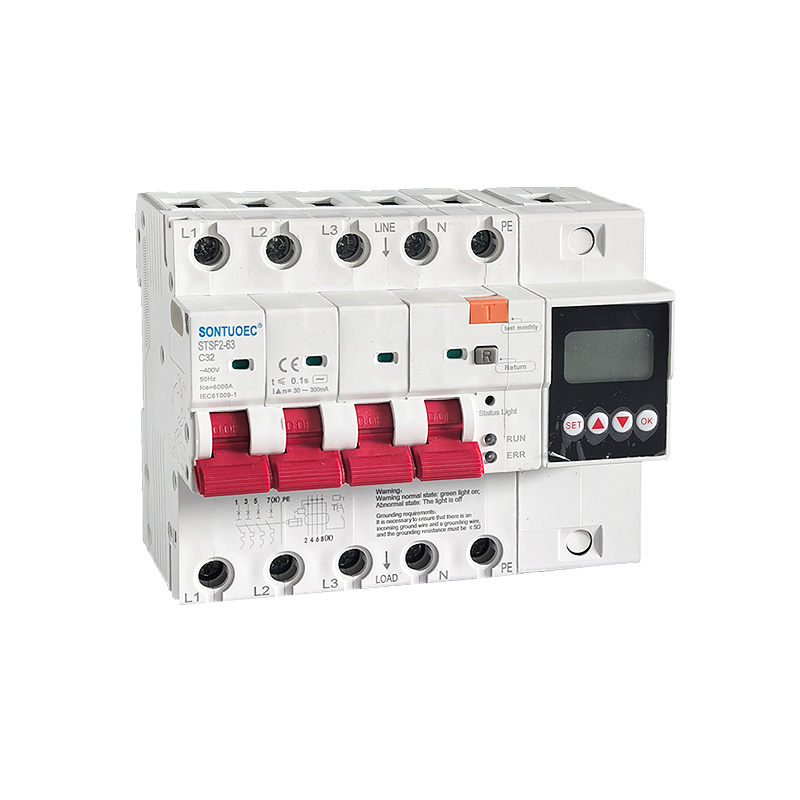

STSF2-63/100 100A 2p 4p మల్టీఫంక్షనల్ RCBO AC 50/60Hzకి అనుకూలంగా ఉంటుంది, ఇది 230V-400V వోల్టేజ్ మరియు 100A రేటెడ్ కరెంట్‌తో సర్క్యూట్‌లో రేట్ చేయబడుతుంది, అపర్సన్ విద్యుదాఘాతానికి గురైనప్పుడు లేదా పవర్ గ్రిడ్ లీక్ అయినప్పుడు. లీకేజీ, ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్ సెట్ విలువలను చేరుకున్నప్పుడు, అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ చాలా తక్కువ వ్యవధిలో త్వరగా విద్యుత్ సరఫరాను నిలిపివేస్తుంది. అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్ యొక్క పర్యవేక్షణ ఉష్ణోగ్రత సెట్ విలువకు చేరుకున్నప్పుడు, పర్యవేక్షణ గ్రౌండ్ వైర్ కనెక్ట్ చేయబడదు. కనెక్ట్ చేసినప్పుడు, ఉత్పత్తి సిబ్బంది మరియు విద్యుత్ పరికరాల భద్రతను రక్షించడానికి అలారం ధ్వనిని విడుదల చేస్తుంది మరియు నివారించవచ్చు పవర్ గ్రిడ్‌లో ఓవర్ వోల్టేజ్ వల్ల పరికరాలకు నష్టం జరగకుండా నిరోధించండి. ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్, లీకేజీ, ఓవర్ వోల్టేజ్ ఉన్నాయి లైటింగ్ సర్క్యూట్‌లు, ముఖ్యంగా పారిశ్రామిక మరియు వాణిజ్య లైటింగ్ పంపిణీ వ్యవస్థలకు అనుకూలం. ఇతర సారూప్య ఉత్పత్తుల కంటే ఉత్పత్తి చిన్న వాల్యూమ్, కాంపాక్ట్ నిర్మాణం మరియు మెరుగైన ఖర్చు-ప్రభావాన్ని కలిగి ఉంటుంది. ఇది అందమైన రూపాన్ని కలిగి ఉంది, అధిక బ్రేకింగ్ కెపాసిటీ గృహ విద్యుత్ పంపిణీకి ఇది మంచి ఎంపిక. ఈ ఉత్పత్తి GB/T 16917.1 మరియు IEC 61009-1 ప్రమాణాలకు అనుగుణంగా ఉంది మరియు CE ధృవీకరణను పొందింది.

మోడల్:STFS2-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

స్పెసిఫికేషన్‌లు:

ఎలక్ట్రికల్ లక్షణాలు	ప్రామాణికం	యూనిట్	IEC/EN 61009-1
	మోడ్		ఎలక్ట్రానిక్ రకం
	రకం (భూమి లీకేజ్ యొక్క తరంగ రూపం గ్రహించబడింది)		AC
	థర్మో-మాగ్నెటిక్ విడుదల లక్షణం		B,C,D
	రేట్ చేయబడిన ప్రస్తుత ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) సర్దుబాటు
	పోల్స్	P	1P+N, 3P+N
	రేట్ చేయబడిన వోల్టేజ్ Ue	V	AC 230, 400 (సర్దుబాటు)
	రేట్ చేయబడిన సున్నితత్వం I△n	A	30-300mA(30,100,300mA) సర్దుబాటు
	రేట్ చేయబడిన అవశేష తయారీ మరియు బ్రేకింగ్ సామర్థ్యం l△m	A	500
	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ కెపాసిటీ Icn	A	6000
	I కింద విరామ సమయం△n	S	≤0.1
	రేట్ చేయబడిన ఫ్రీక్వెన్సీ	Hz	50/60
	రేటింగ్ ఇంపల్స్‌విత్‌స్టాండ్ వోల్టేజ్(1.2/50)Uimp	V	4000
	ind.Freq వద్ద విద్యుద్వాహక పరీక్ష వోల్టేజ్ 1నిమి	కె.వి	2
	ఇన్సులేషన్ వోల్టేజ్ Ui	V	250
	కాలుష్య డిగ్రీ		2
ఒతేr	ఓవర్/అండర్ వోల్టేజ్ రక్షణ;	మరియు	ఉష్ణోగ్రత రక్షణ ; ఫైర్-అల్వార్మ్ మరియు ఇతరులు
యాంత్రిక లక్షణాలు	విద్యుత్ జీవితం		4000
	యాంత్రిక జీవితం		10000
	తప్పు ప్రస్తుత సూచిక		అవును
	రక్షణ డిగ్రీ		IP20
	పరిసర ఉష్ణోగ్రత	ºC	-5~+40(ప్రత్యేక అప్లికేషన్ దయచేసి చూడండి
	(రోజువారీ సగటు≤35ºCతో)	ºC	ఉష్ణోగ్రత పరిహారం దిద్దుబాటు)
	నిల్వ ఉష్ణోగ్రత	ºC	-25~+70
సంస్థాపన	టెర్మినల్ కనెక్షన్ రకం		కేబుల్/పిన్-రకం బస్‌బార్/U-రకం బస్‌బార్

	టెర్మినల్ పరిమాణం కేబుల్ కోసం ఎగువ/దిగువ	మి.మీ2	25
	టెర్మినల్ పరిమాణం కేబుల్ కోసం ఎగువ/దిగువ	AWG	18-5
	బస్‌బార్ కోసం టెర్మినల్ పరిమాణం ఎగువ/దిగువ	మి.మీ2	25
	బస్‌బార్ కోసం టెర్మినల్ పరిమాణం ఎగువ/దిగువ	AWG	18-3
	మౌంటు		ఫాస్ట్ క్లిప్ పరికరం ద్వారా DIN రైలు EN 60715(35mm)లో
	కనెక్షన్		పై నుండి

పరిసర గాలి ఉష్ణోగ్రత:

1.పరిసర గాలి ఉష్ణోగ్రత -5 1C కంటే తక్కువ ఉండకూడదు,+40 C కంటే ఎక్కువ కాదు మరియు రోజువారీ సగటు విలువ+35 C కంటే ఎక్కువ ఉండకూడదు.

2. ఎత్తు: సంస్థాపనా సైట్ యొక్క ఎత్తు 2000m మించకూడదు.

3.వాతావరణ పరిస్థితులు

గాలి శుభ్రంగా ఉంటుంది మరియు గరిష్ట ఉష్ణోగ్రత +40 'C వద్ద, గాలి యొక్క సాపేక్ష ఆర్ద్రత 50% కంటే ఎక్కువగా ఉండదు. +20 C వంటి తక్కువ ఉష్ణోగ్రతల వద్ద అధిక సాపేక్ష ఆర్ద్రత అనుమతించబడుతుంది,

సాపేక్ష ఆర్ద్రత 90% మించకూడదు. ఉష్ణోగ్రత మార్పుల వల్ల అప్పుడప్పుడు మితమైన సంగ్రహణ కారణంగా, తగిన చర్యలు తీసుకోవడంపై శ్రద్ధ వహించాలి.

4. ఇన్‌స్టాలేషన్ వర్గం ఇన్‌స్టాలేషన్ కేటగిరీలు lI మరియు III

కరెంట్ మరియు పోల్స్ సంఖ్య

100A: RCBO 100 amps వద్ద రేట్ చేయబడిందని ఇది సూచిస్తుంది. ప్రస్తుత రేటింగ్ అనేది సర్క్యూట్ బ్రేకర్ వేడెక్కడం లేదా నష్టాన్ని కలిగించకుండా నిరంతరంగా తీసుకువెళ్లే కరెంట్ యొక్క గరిష్ట విలువ.

2p, 4p: ఇక్కడ "p" అనేది ధ్రువాల సంఖ్యను సూచిస్తుంది, అనగా, సర్క్యూట్ బ్రేకర్ కనెక్ట్ చేయగల సర్క్యూట్ దశల సంఖ్య. 2p అంటే సర్క్యూట్ బ్రేకర్‌ను రెండు సర్క్యూట్ ఫేజ్‌లకు (సాధారణంగా ఫైర్ మరియు జీరో) కనెక్ట్ చేయవచ్చు, అయితే 4p అంటే అది నాలుగు సర్క్యూట్ ఫేజ్‌లకు (సాధారణంగా మూడు-దశల ఫైర్ మరియు జీరో) కనెక్ట్ చేయబడుతుందని అర్థం.

మల్టిఫంక్షనల్

మల్టీఫంక్షనల్ ఈ 100A 2p 4p మల్టీఫంక్షనల్ RCBO వివిధ రకాల రక్షణ విధులను కలిగి ఉందని సూచిస్తుంది. ప్రాథమిక ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణతో పాటు, ఇది లీకేజ్ ప్రొటెక్షన్, అండర్ వోల్టేజ్ ప్రొటెక్షన్, ఓవర్ వోల్టేజ్ ప్రొటెక్షన్ మొదలైనవాటిని కూడా అందిస్తుంది. ఉష్ణోగ్రత రక్షణ, నీటి ప్రవేశ అలారం, సర్దుబాటు కరెంట్ మరియు వోల్టేజ్。ఈ రక్షణలు RCBO సర్క్యూట్‌లు మరియు పరికరాలకు మరింత సమగ్రమైన రక్షణను అందించడానికి అనుమతిస్తాయి.

హెచ్చరిక!

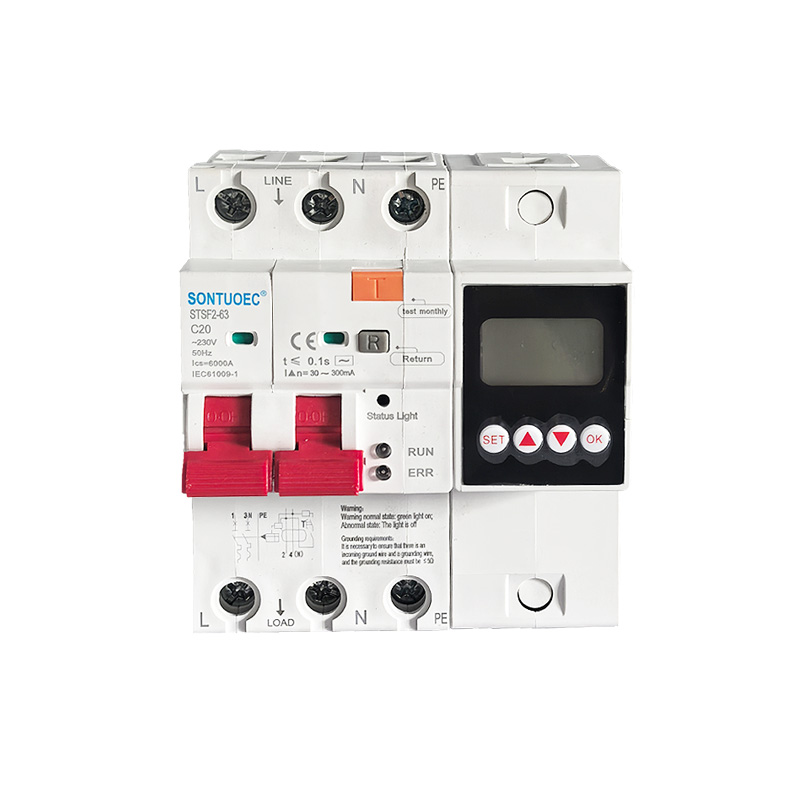

హెచ్చరిక సాధారణ స్థితి: గ్రీన్ లైట్ ఆన్;

అసాధారణ స్థితి: లైట్ ఆఫ్ చేయబడింది

గ్రౌండింగ్ అవసరాలు:

ఇన్‌కమింగ్ గ్రౌండ్ వైర్ మరియు గ్రౌండింగ్ వైర్ ఉండేలా చూసుకోవాలి మరియు గ్రౌండింగ్ రెసిస్టెన్స్ తప్పనిసరిగా 5Q ఉండాలి!

అప్లికేషన్ దృశ్యం

RCBO అనేక రకాల రక్షణ విధులను కలిగి ఉన్నందున, ఇది తరచుగా వ్యక్తిగత భద్రత అవసరమయ్యే సర్క్యూట్‌లలో ఉపయోగించబడుతుంది, లైటింగ్ కోసం విద్యుత్ సర్క్యూట్‌లు, బలహీనమైన శక్తి మరియు గృహాలు మరియు బహిరంగ ప్రదేశాల్లోని విద్యుత్ ఉపకరణాలు. ఈ ప్రదేశాలు తరచుగా నీరు మరియు తేమతో వర్గీకరించబడతాయి, ఇవి సులభంగా లీకేజీ ప్రమాదాలకు కారణమవుతాయి. అదనంగా, పరిధీయ కాంతి నియంత్రణ సర్క్యూట్‌లు, రాడార్ సిస్టమ్‌లు మరియు భౌగోళిక అన్వేషణ సాధనాలు వంటి మానవ భద్రత తప్పనిసరిగా ఉన్న పారిశ్రామిక విద్యుత్ వ్యవస్థలలో కూడా RCBO ఉపయోగించబడుతుంది.
