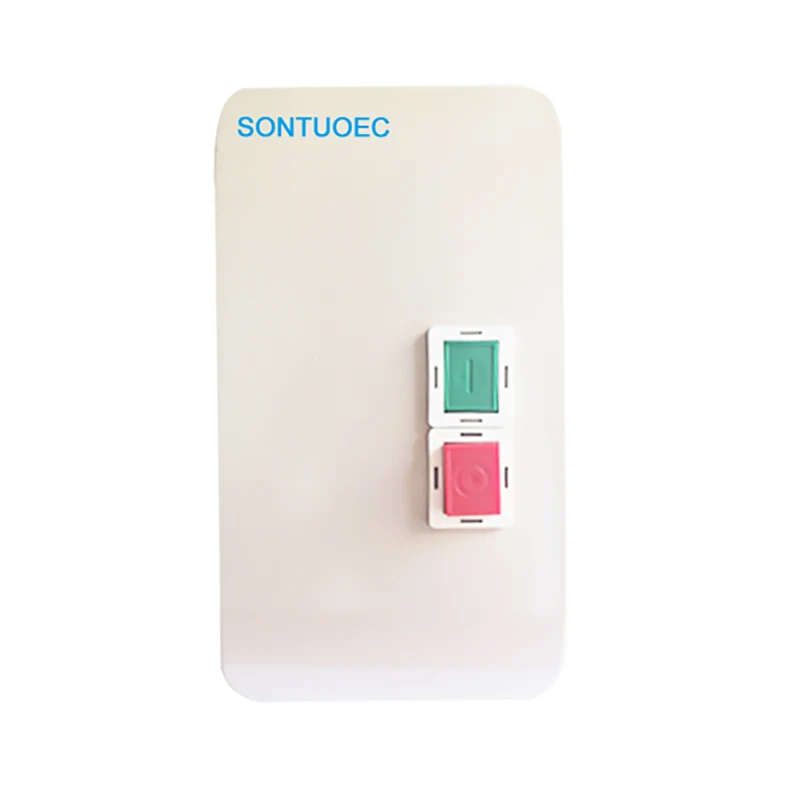

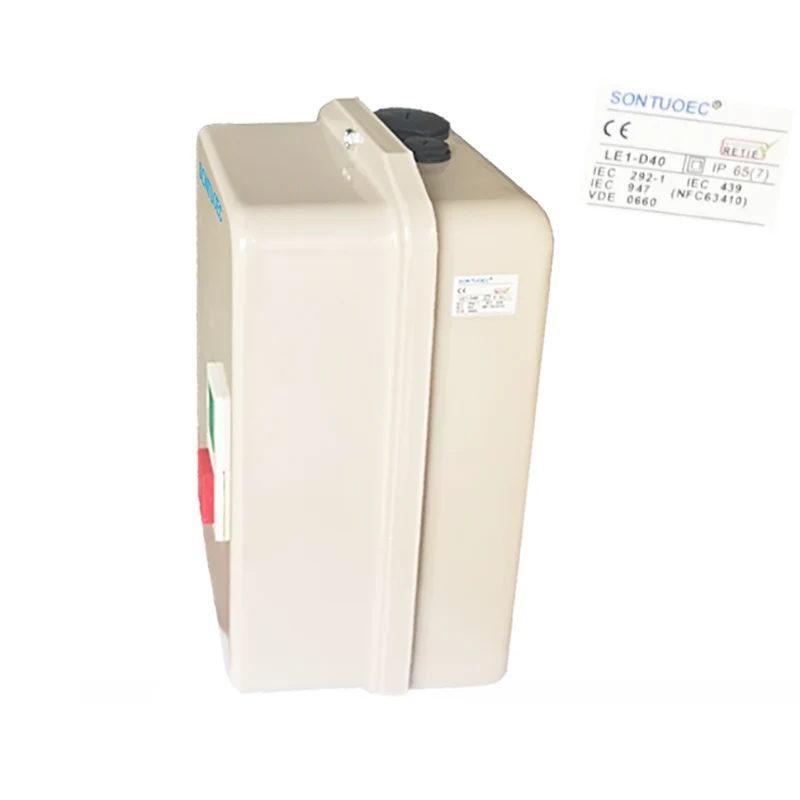

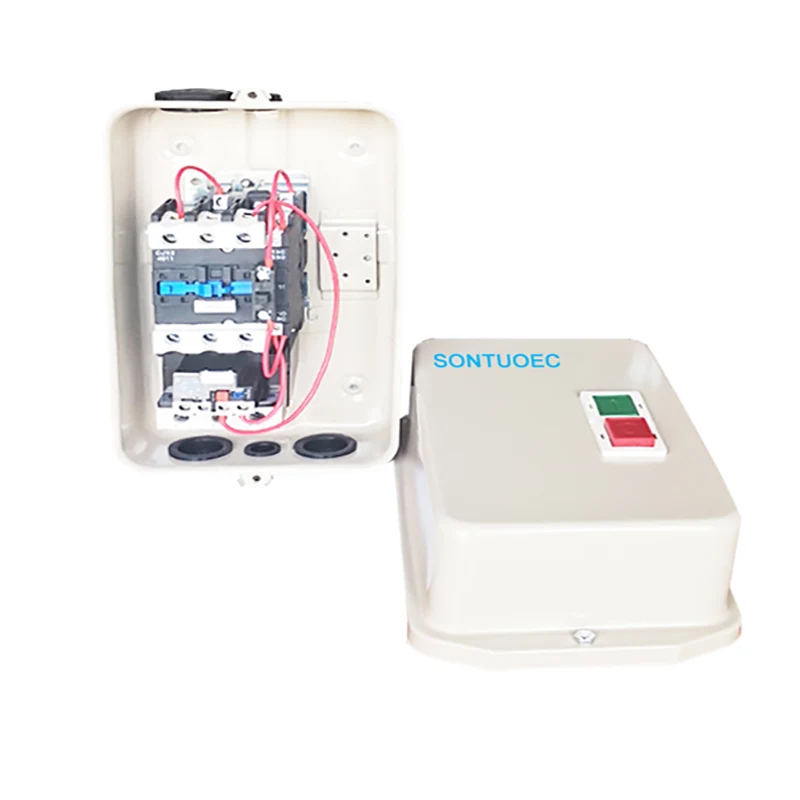

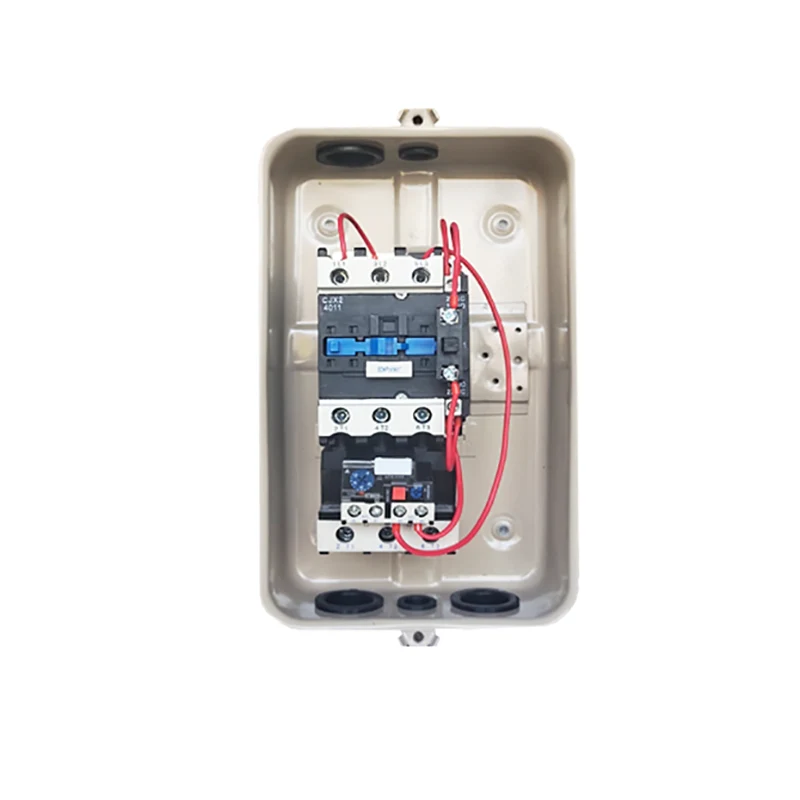

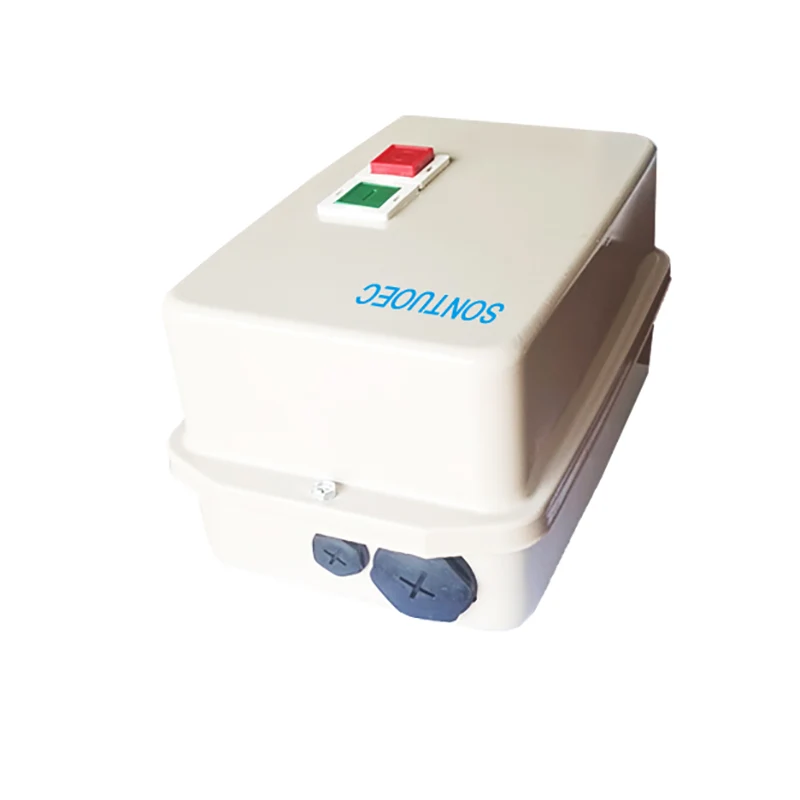

LE1 సిరీస్ మాగ్నెటిక్ స్టార్టర్

LE1 సిరీస్ మాగ్నెటిక్ స్టార్టర్ అనేది మాగ్నెటిక్ ఫీల్డ్ సూత్రం ఆధారంగా ఒక రకమైన ఎలక్ట్రానిక్ పరికరం, ఇది మాగ్నెటిక్ సెన్సింగ్ ఎలిమెంట్ మరియు ట్రిగ్గర్ పరికరం కలయిక ద్వారా ఎయిర్ కంప్రెసర్ సర్క్యూట్ యొక్క ఆన్-ఆఫ్ నియంత్రణను గ్రహిస్తుంది. బాహ్య అయస్కాంత క్షేత్రం దగ్గరగా ఉన్నప్పుడు, మాగ్నెటిక్ సెన్సింగ్ మూలకం ప్రభావితమవుతుంది, తద్వారా సర్క్యూట్‌ను మూసివేయడానికి లేదా విచ్ఛిన్నం చేయడానికి స్విచ్ చర్యను ప్రేరేపిస్తుంది, ఆపై ఎయిర్ కంప్రెసర్ యొక్క ప్రారంభ మరియు ఆపులను నియంత్రించండి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

గరిష్ట పవర్ ఎసి 3 డ్యూటీ (కెడబ్ల్యు)						రేట్ కరెంట్ (ఎ)	కోడ్ సంఖ్య		తగిన థర్మల్ రిలే (ఎ)
220 వి 230 వి	380 వి 400 వి	415 వి	440 వి	500 వి	660 వి 690	రేట్ కరెంట్ (ఎ)	Ll (దీర్ఘ జీవితం)	NL (3) (సాధారణ జీవితం)	తగిన థర్మల్ రిలే (ఎ)
2.2	4	4	4	5.5	5.5	9	SE1-N094 .. SE1-N093 ..	- -	TR2-D1312 TR2-D1314
3	5.5	5.5	5.5	7.5	7.5	12	SE1-N124 .. SE1-N123 ..	SE1-N094 .. SE1-N093 ..	TR2-D1316
4	7.5	9	9	10	10	18	SE1-N188 .. SE1-N185 ..	SE1-N124 .. SE1-N123 ..	TR2-D1321
5.5	11	11	11	5	15	25	SE1-N258 .. SE1-N255 ..	SE1-N188 .. SE1-N185 ..	TR2-D1322 T2-D2353
7.5	15	15	15	18.5	18.5	32	SE1-N325 ..	SE1-N255 ..	T2-D2355
11	18.5	22	22	22	30	40	SE1-N405 ..	SE1-N325 ..	T2-D3353 T2-D3355
15	22	25	30	30	33	50	SE1-N505 ..	SE1-N405 ..	T2-D3357 T2-D3359
18.5	30	37	37	37	37	65	SE1-N655 ..	SE1-N505 ..	TR2-D3361
22	37	45	45	55	45	80	SE1-N805 ..	SE1-N655 ..	T2-D3363 T2-D3365
25	45	45	45	55	45	95	SE1-N955 ..	SE1-N805 ..	T2-D3365

ఆపరేషన్ సూత్రం

LE1 సిరీస్ మాగ్నెటిక్ స్టార్టర్ యొక్క పని సూత్రం ప్రధానంగా అయస్కాంత పదార్థంపై అయస్కాంత క్షేత్రం యొక్క ప్రభావంపై ఆధారపడుతుంది. ప్రత్యేకించి, బాహ్య అయస్కాంత క్షేత్రం మాగ్నెటిక్ సెన్సింగ్ మూలకం (రీడ్ స్విచ్ వంటివి) పై పనిచేసినప్పుడు, అది దాని లోపల ఉన్న మాగ్నెటిక్ మెటల్ షీట్ అయస్కాంత మార్పుకు లోనవుతుంది, తద్వారా పరిచయాలను మూసివేయడం లేదా విచ్ఛిన్నం చేయడం మరియు సర్క్యూట్ యొక్క ఆన్-ఆఫ్‌ను గ్రహించడం. ఈ ప్రక్రియ వేగంగా మరియు నమ్మదగినది, అవసరమైనప్పుడు ఎయిర్ కంప్రెసర్ వెంటనే ప్రారంభమవుతుందని మరియు పని పూర్తయినప్పుడు సురక్షితంగా ఆగిపోతుందని నిర్ధారిస్తుంది.

అప్లికేషన్ దృష్టాంతం

ఎయిర్ కంప్రెసర్ మాగ్నెటిక్ స్టార్ట్ స్విచ్‌లు తయారీ, నిర్మాణం మరియు ఆటోమోటివ్ మరమ్మత్తు వంటి ఎయిర్ కంప్రెషర్‌లు అవసరమయ్యే వివిధ అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడతాయి. ఈ రంగాలలో, ఎయిర్ కంప్రెషర్‌లు సాధారణంగా వివిధ న్యూమాటిక్ సాధనాలు మరియు పరికరాలను నడపడానికి సంపీడన గాలిని అందించడానికి ఉపయోగిస్తారు. మాగ్నెటిక్ స్టార్ట్ స్విచ్ పరిచయం ఎయిర్ కంప్రెసర్ యొక్క నియంత్రణ ఖచ్చితత్వం మరియు విశ్వసనీయతను మెరుగుపరుస్తుంది, కానీ ఆపరేషన్ కష్టం మరియు నిర్వహణ వ్యయాన్ని కూడా తగ్గిస్తుంది.

ప్రయోజనాలు మరియు లక్షణాలు

అధిక విశ్వసనీయత: మాగ్నెటిక్ స్టార్ట్ స్విచ్ అయస్కాంత పదార్థంతో తయారు చేయబడింది, ఇది స్థిరమైన పనితీరు మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది.

వేగవంతమైన ప్రతిస్పందన: అయస్కాంత క్షేత్రం యొక్క వేగవంతమైన చర్య కారణంగా, మాగ్నెటిక్ స్టార్ట్ స్విచ్ సర్క్యూట్ యొక్క ఆన్-ఆఫ్ చర్యను చాలా తక్కువ సమయంలో పూర్తి చేయగలదు.

నియంత్రించడం సులభం: మాగ్నెటిక్ యాక్యుయేటర్ స్విచ్‌లు సాధారణంగా నియంత్రణ వ్యవస్థకు అనుసంధానించబడి ఉంటాయి మరియు రిమోట్ కంట్రోల్ లేదా ఆటోమేటిక్ కంట్రోల్ సిస్టమ్ ద్వారా ఖచ్చితంగా నియంత్రించబడతాయి.

భద్రతా పనితీరు: మాగ్నెటిక్ యాక్యుయేటర్ స్విచ్‌లు ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు ఇతర రక్షణ విధులను కలిగి ఉంటాయి, పరికరాలు మరియు సిబ్బంది యొక్క భద్రతను నిర్ధారించడానికి, అసాధారణ పరిస్థితులలో సర్క్యూట్‌ను సమయానికి కత్తిరించవచ్చు.

LE1 Series Magnetic Starter
