ఓవర్ వోల్టేజ్ మరియు అండర్ వోల్టేజ్ ప్రొటెక్టర్లు ఒక సర్క్యూట్లో వోల్టేజ్ సెట్ విలువ మరియు నష్టపరిచే పరికరాలను మించిపోకుండా నిరోధించడానికి ఉపయోగించే రక్షణ పరికరం. అండర్ వోల్టేజ్ ప్రొటెక్టర్ అనేది సర్క్యూట్లో వోల్టేజ్ చాలా తక్కువగా ఉండకుండా మరియు పరికరాలను దెబ్బతీయకుండా లేదా సరిగా పనిచేయడంలో విఫలమయ్యేలా నిరోధించడానికి ఉపయోగించే రక్షణ పరికరం.

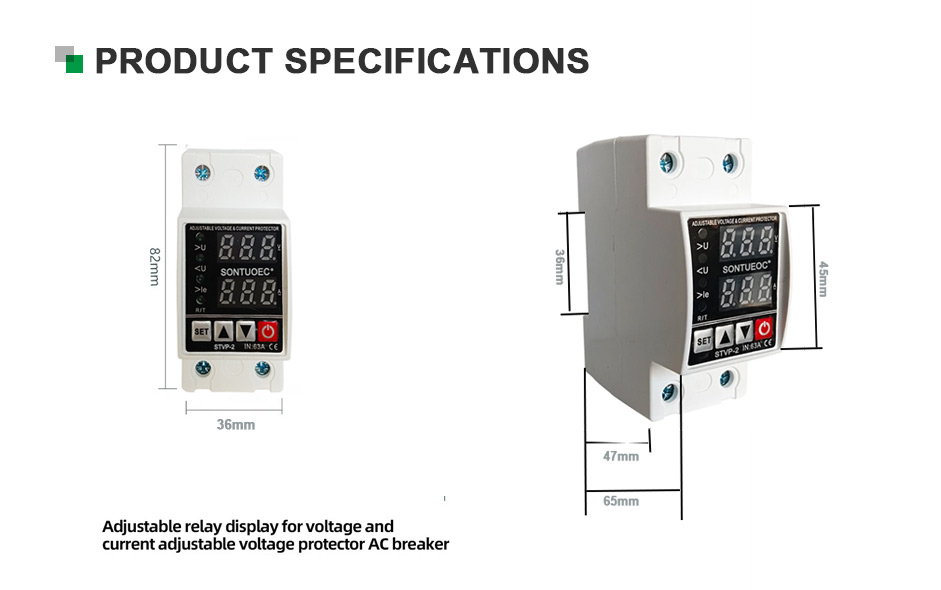

ఉత్పత్తి పారామితులు:
మోడల్ సంఖ్య | STVP-2 |
విద్యుత్ సరఫరా | 230VAC 50/60Hz |
గరిష్టంగా. లోడ్ శక్తి | 1 ~ 63 ఎ సర్దుబాటు (డిఫాల్ట్: 63 ఎ) |
ఓవర్ వోల్టేజ్ రక్షణ విలువ పరిధి | 230 వి ~ 300 ~ ఆఫ్ (డిఫాల్ట్: 270 వి) |
ఓవర్ వోల్టేజ్ రికవరీ వోల్టేజ్ పరిధి | 225 వి-295 వి (డిఫాల్ట్: 250 వి) |
ఓవర్ వోల్టేజ్ రక్షణ చర్య సమయం | 0.1 సె ~ 30 సె (డిఫాల్ట్ విలువ: 0.5 సె) |
ఓవర్ వోల్టేజ్ r ఎకవరీ ఆలస్యం సమయం | 1 సె ~ 500 సె (డిఫాల్ట్: 30 సె) |
అండర్-వోల్టేజ్ రక్షణ విలువ పరిధి | 140 వి-210 వి --ఆఫ్ (డిఫాల్ట్: 170 వి) |
అండర్-వోల్టేజ్ రికవరీ వోల్టేజ్ పరిధి | 145 వి-215 వి (డిఫాల్ట్: 190 వి) |
అండర్-వోల్టేజ్ రక్షణ చర్య సమయం | 0.1 సె ~ 30 సె (డిఫాల్ట్: 0.5 సె) |
అండర్-వోల్టేజ్ ఆర్ ఎకవరీ ఆలస్యం సమయం | 1 సె ~ 500 సె (డిఫాల్ట్: 30 సె) |
అధిక-ప్రస్తుత సర్దుబాటు పరిధి | 1-40 ఎ (డిఫాల్ట్ 20 ఎ) 1-63 ఎ (డిఫాల్ట్: 40 ఎ) |
అధిక-ప్రస్తుత చర్య పరిధి | 0.1 ~ 30 సెకను (డిఫాల్ట్: 0.5 సె) |
ఓవర్-కరెంట్ ఆర్ ఎకవరీ ఆలస్యం సమయం | 1 సె ~ 500 సె (డిఫాల్ట్: 30 సె) |
పవర్-ఆన్ ఆలస్యం సమయం | 1 సె ~ 500 సె (డిఫాల్ట్: 10 సె) |
శక్తి వినియోగం | <2w |
విద్యుత్ యంత్రాల జీవితం | 100,000 సార్లు |

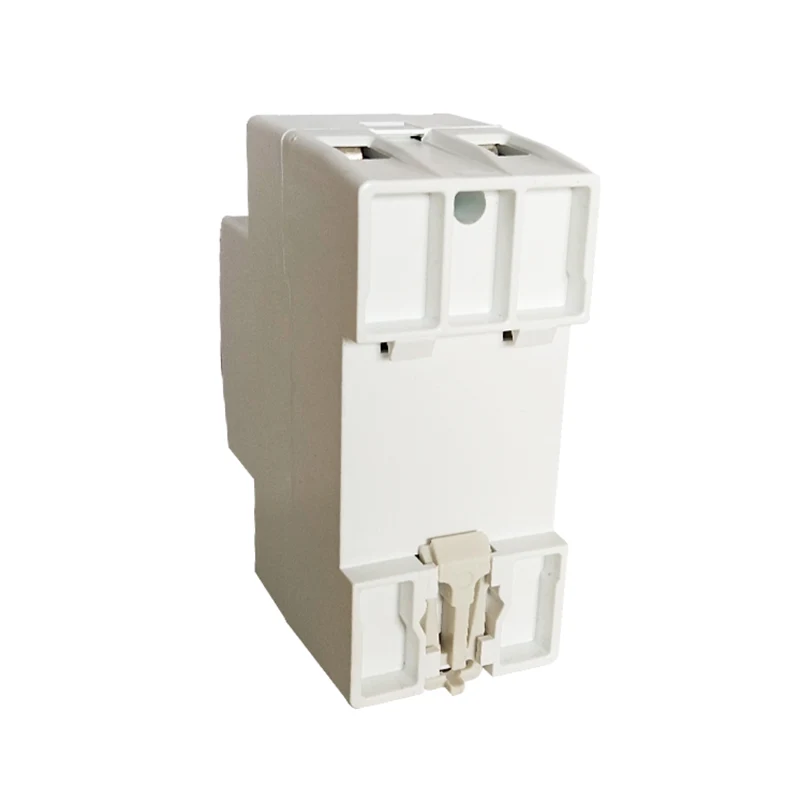

సంస్థాపన | 35 మిమీ దిన్ రైలు |
మూడు-దశల బ్యాలెన్స్ మోషన్ సమయం
నటి |
సెట్టింగ్ కరెంట్ యొక్క సమయాలు |
చలన సమయం |
ప్రారంభ పరిస్థితి |
పరిసర ఉష్ణోగ్రత |
||
1 |
1.05 |
> 2 గం |
కోల్డ్ స్టేట్ |
20 ± 5oc |
||
2 |
1.2 |
<2 హెచ్ |
హీట్ స్టేట్ (నెం .1 పరీక్ష తరువాత) |
|||
3 |
1.5 |
<4 నిమి |
||||
4 |
7.2 |
10 ఎ |
2S |
≤63 ఎ |
కోల్డ్ స్టేట్ |
|
10 |
4S |
> 63 ఎ |
దశ-కోల్పోయే చలన లక్షణం
నటి |
సెట్టింగ్ కరెంట్ యొక్క సమయాలు |
చలన సమయం |
ప్రారంభ పరిస్థితి |
పరిసర ఉష్ణోగ్రత |
|
ఏదైనా రెండు దశలు |
మరొక దశ |
||||
1 |
1 |
0.9 |
> 2 గం |
కోల్డ్ స్టేట్ |
20 ± 5oc |
2 |
1.15 |
0 |
<2 హెచ్ |
హీట్ స్టేట్ (నెం .1 పరీక్ష తరువాత) |
ఆపరేషన్ సూత్రం:
సర్క్యూట్లో వోల్టేజ్ను పర్యవేక్షించడం ద్వారా, వోల్టేజ్ సెట్ విలువ కంటే తక్కువగా ఉన్నప్పుడు, తక్కువ వోల్టేజ్ ప్రొటెక్టర్ విద్యుత్ సరఫరాను కత్తిరించుకుంటుంది లేదా పరికరాలు దెబ్బతినకుండా లేదా సాధారణంగా పనిచేయలేకపోకుండా నిరోధించడానికి ఇతర రక్షణ చర్యలు తీసుకుంటాడు.
అప్లికేషన్ దృష్టాంతం:
ఎలక్ట్రిక్ పవర్ సిస్టమ్, ఇండస్ట్రియల్ ఆటోమేషన్ కంట్రోల్ సిస్టమ్, గృహోపకరణాలు వంటి స్థిరమైన వోల్టేజ్ సరఫరా అవసరమయ్యే వివిధ సందర్భాలకు అనువైనది.
లక్షణాలు:
అధిక సున్నితత్వం, ఖచ్చితమైన చర్య మరియు నమ్మదగిన రక్షణతో వర్గీకరించబడుతుంది.
ఇది అండర్-వోల్టేజ్ నష్టం నుండి పరికరాలను రక్షించగలదు మరియు పరికరాలు సాధారణంగా స్థిరమైన వోల్టేజ్ వాతావరణంలో పనిచేస్తాయని నిర్ధారిస్తుంది.
గుర్తించబడింది: మీరు మొదట ఉత్పత్తిని కనెక్ట్ చేసినప్పుడు, మీరు 10 సెకన్ల గురించి వేచి ఉండాలి (పవర్-ఆన్ ఆలస్యం సమయం: 1 S ~ 50 0 సె (డిఫాల్ట్: 10 సె)), రెడ్ లైట్ ఆపివేయబడిన తరువాత, ఉత్పత్తి పని చేస్తుంది.
ప్రత్యేక ఓవర్ వోల్టేజ్ మరియు అండర్ వోల్టేజ్ ప్రొటెక్టర్లతో పాటు, ఓవర్ వోల్టేజ్ మరియు అండర్ వోల్టేజ్ రక్షణ రెండింటినీ అందించే ఇంటిగ్రేటెడ్ ప్రొటెక్టర్లు ఉన్నాయి. ఈ మిశ్రమ రక్షకులు సాధారణంగా మరింత సమగ్రమైన రక్షణ లక్షణాలను కలిగి ఉంటారు మరియు ఒకే సమయంలో బహుళ వోల్టేజ్ క్రమరాహిత్యాలకు ప్రతిస్పందించగల సామర్థ్యాన్ని కలిగి ఉంటారు, సర్క్యూట్లు మరియు పరికరాలకు మరింత సమగ్ర రక్షణను అందిస్తుంది.
