STB1-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్

MCB, పూర్తి పేరు సూక్ష్మ సర్క్యూట్ బ్రేకర్. STB1-63 మినియేచర్ సర్క్యూట్ బ్రేకర్ అనేది సర్క్యూట్లు మరియు పరికరాలను రక్షించడానికి ఉపయోగించే విద్యుత్ భద్రతా పరికరం, ఇది అసాధారణమైన ప్రవాహం (ఉదా., ఓవర్‌లోడ్‌లు, షార్ట్ సర్క్యూట్లు మొదలైనవి) సంభవించినప్పుడు సర్క్యూట్‌లను త్వరగా కత్తిరించగలదు, తద్వారా విద్యుత్ మంటలు మరియు పరికరాల నష్టాన్ని నివారిస్తుంది.

మోడల్:STB1-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడల్	STB1-63
ప్రామాణిక	IEC60898-1
పోల్	1 పి, 2 పి, 3 పి, 4 పి
ట్రిప్పింగ్ కర్వ్	బి, సి, డి
రేట్ షార్ట్-సర్క్యూట్ సామర్థ్యం (ఐసిఎన్)	3KA, 4.5KA, 6KA
రేటెడ్ కరెంట్ (ఇన్)	1,2,4,610,16,20,25,32,40,50,63 ఎ
రేటెడ్ వోల్టేజ్ (అన్)	AC230 (240)/400 (415) v
అయస్కాంత విడుదలలు	బి కర్వ్: 3in మరియు 5 అంగుళాల మధ్య సి కర్వ్: 5in మరియు 10in మధ్య D కర్వ్: 10in మరియు 14in మధ్య
ఎలక్ట్రో-మెకానికల్ ఓర్పు	6000 చక్రాలకు పైగా

STB1-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన విధులు

2.షోర్ట్-సర్క్యూట్ రక్షణ: సర్క్యూట్లో షార్ట్-సర్క్యూట్ సంభవించినప్పుడు, STB1-63 మినియేచర్ సర్క్యూట్ బ్రేకర్‌విల్ సర్క్యూట్ మరియు సామగ్రిని దెబ్బతీయకుండా షార్ట్-సర్క్యూట్ కరెంట్‌ను నిరోధించడానికి వెంటనే సర్క్యూట్‌ను కత్తిరించండి.

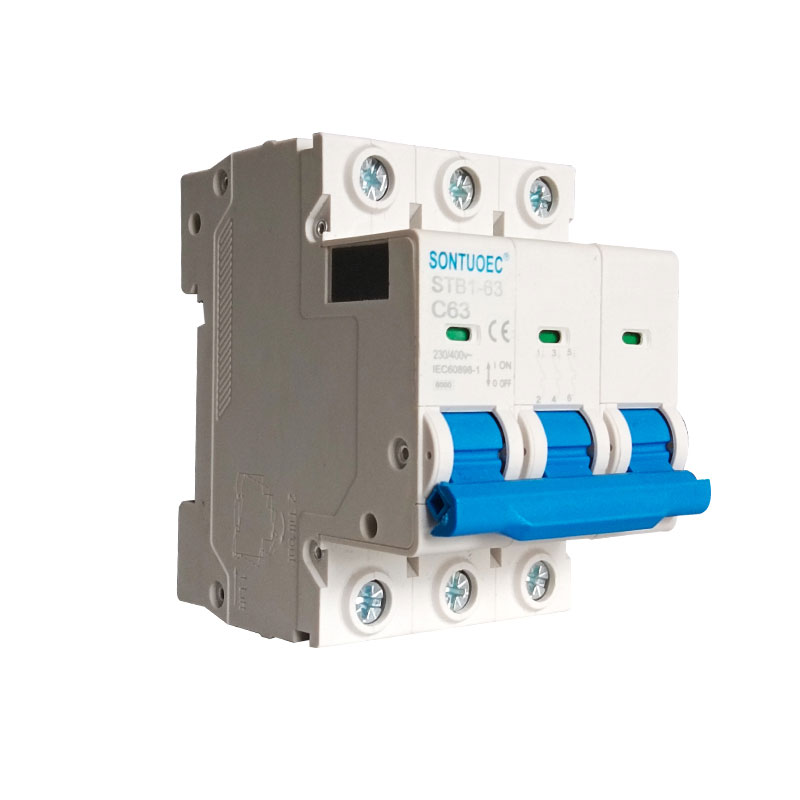

STB1-63 Miniature Circuit Breaker

MCB ల ఆపరేషన్ సూత్రం

MCB లు సాధారణంగా లోపల థర్మల్ మాగ్నెటిక్ లేదా ఎలక్ట్రానిక్ ట్రిప్ డిటెక్టర్ కలిగి ఉంటాయి, ఇది సర్క్యూట్లో కరెంట్‌లో మార్పులను గుర్తించడానికి ఉపయోగిస్తారు. కరెంట్ అసాధారణంగా ఉన్నప్పుడు, స్ట్రైకర్ MCB యొక్క ట్రిప్పింగ్ మెకానిజమ్‌ను ప్రేరేపిస్తుంది, దీనివల్ల STB1-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్టో త్వరగా సర్క్యూట్‌ను కత్తిరించాడు.

1.థర్మల్ మాగ్నెటిక్ స్ట్రైకర్: ట్రిప్పింగ్‌ను ప్రేరేపించడానికి కరెంట్ కండక్టర్ గుండా వెళ్ళినప్పుడు ఇది ఉత్పత్తి చేయబడిన వేడిని ఉపయోగించుకుంటుంది. కరెంట్ చాలా పెద్దది అయినప్పుడు, కండక్టర్ వేడెక్కుతుంది, దీనివల్ల థర్మల్ మాగ్నెటిక్ స్ట్రైకర్ లోపల ద్విపద వంగి ఉంటుంది, తద్వారా ట్రిప్పింగ్ యంత్రాంగాన్ని ప్రేరేపిస్తుంది.

2.ఎలెక్ట్రానిక్ స్ట్రైకర్: ఇది ప్రస్తుత మార్పులను గుర్తించడానికి మరియు ట్రిప్పింగ్ మెకానిజం యొక్క చర్యను నియంత్రించడానికి ఎలక్ట్రానిక్ భాగాలను ఉపయోగించుకుంటుంది. అసాధారణమైన ప్రవాహం కనుగొనబడినప్పుడు, ఎలక్ట్రానిక్ స్ట్రైకర్ సర్క్యూట్‌ను కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజానికి సిగ్నల్ పంపుతుంది.

MCB యొక్క అప్లికేషన్ దృశ్యాలు

అసాధారణ ప్రవాహాల వల్ల కలిగే నష్టం నుండి సర్క్యూట్లు మరియు పరికరాలను రక్షించడానికి నివాస, వాణిజ్య మరియు పారిశ్రామిక ప్రాంతాలలో విద్యుత్ వ్యవస్థలలో MCB లను విస్తృతంగా ఉపయోగిస్తున్నారు. అవి సాధారణంగా పంపిణీ పెట్టెలు, స్విచ్‌బోర్డులు లేదా కంట్రోల్ క్యాబినెట్లలో ఇన్‌స్టాల్ చేయబడతాయి మరియు ఇవి సర్క్యూట్ యొక్క ప్రధాన స్విచ్ లేదా బ్రాంచ్ స్విచ్ గా ఉపయోగించబడతాయి.

MCB ల ఎంపిక మరియు సంస్థాపన

. స్థానిక విద్యుత్ భద్రతా ప్రమాణాలు మరియు నిబంధనలతో ఎంచుకున్న STB1-63 మినియేచర్ సర్క్యూట్ బ్రేక్‌క్యాక్చిక్‌లు ఉండేలా చూడటం కూడా చాలా ముఖ్యం.

2.ఇన్‌స్టాలేషన్: STB1-63 మినియేచర్ సర్క్యూట్ బ్రేర్‌షౌల్డ్ తుడిచిపెట్టే వాయువులు లేని పొడి, వెంటిలేటెడ్ వాతావరణంలో వ్యవస్థాపించబడుతుంది మరియు ఇది సరిగ్గా మరియు సురక్షితంగా వైర్డుగా ఉండేలా చూసుకోండి. సంస్థాపన సమయంలో, సంబంధిత విద్యుత్ భద్రతా నిబంధనలు మరియు ఆపరేటింగ్ విధానాలను గమనించాలి.
