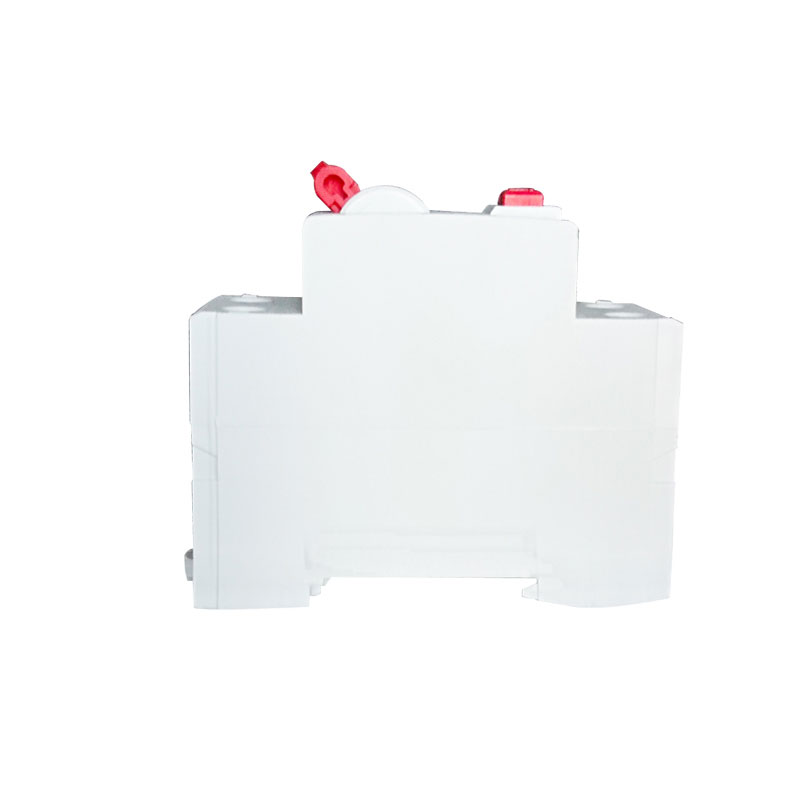

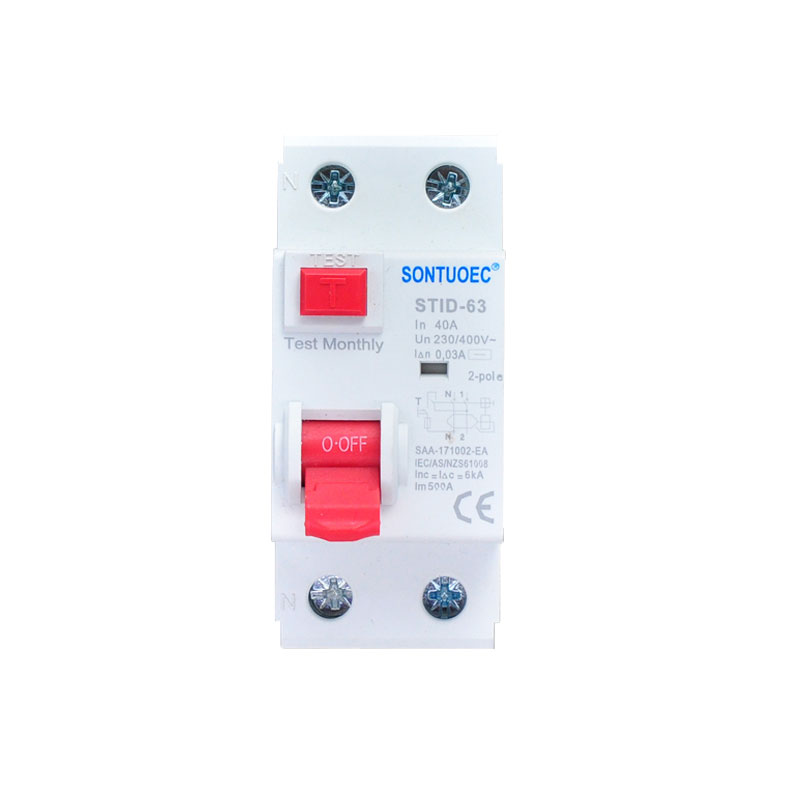

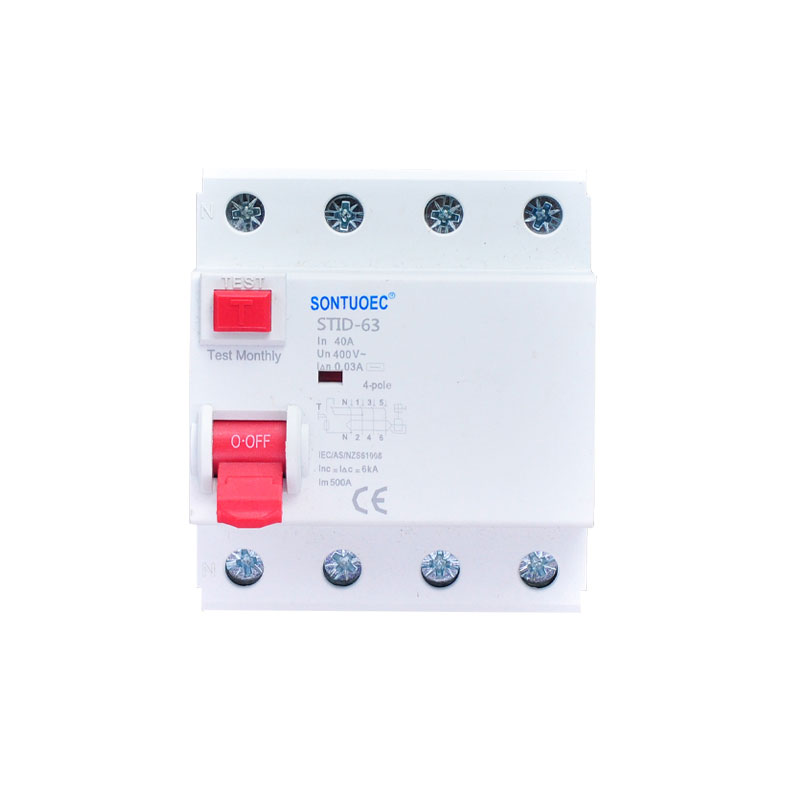

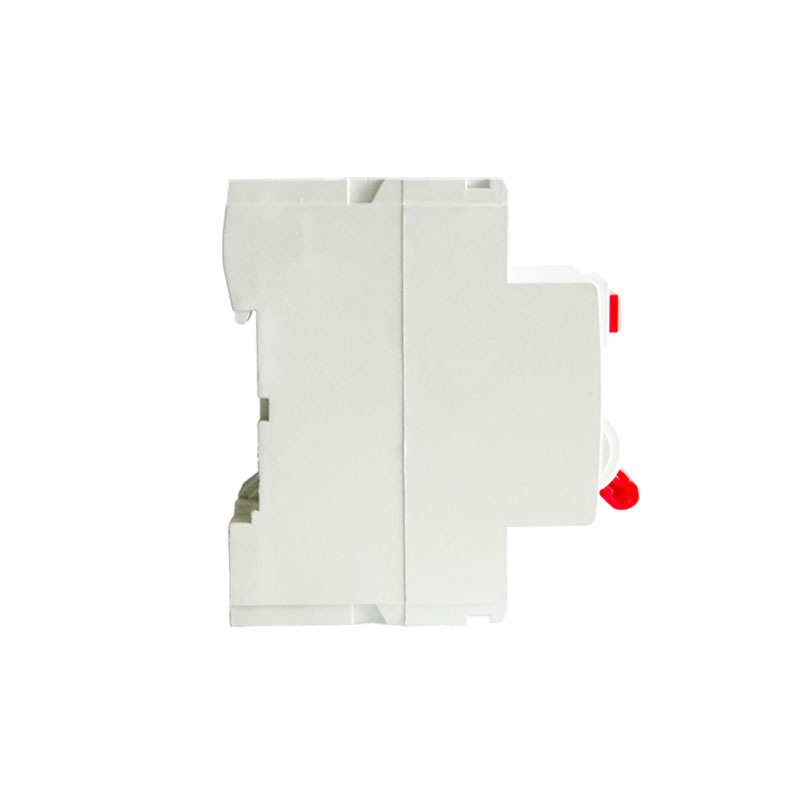

STID-63 RCCB

STID-63 RCCB, పూర్తి పేరు రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ (STID-63 RCCB), విద్యుత్ మంటలు మరియు విద్యుదాఘాత ప్రమాదాలను నివారించడానికి ప్రత్యేకంగా రూపొందించబడిన విద్యుత్ భద్రతా పరికరం. ఇది ప్రధానంగా సర్క్యూట్‌లోని అవశేష ప్రవాహాన్ని పర్యవేక్షిస్తుంది, అంటే ఫైర్ లైన్ మరియు జీరో లైన్ యొక్క కరెంట్ మధ్య వ్యత్యాసం. ఈ వ్యత్యాసం (సాధారణంగా లీకేజీ వల్ల ఏర్పడుతుంది) ప్రీసెట్ విలువను మించిపోయినప్పుడు, STID-63 RCCB చాలా తక్కువ వ్యవధిలో సర్క్యూట్‌ను స్వయంచాలకంగా కట్ చేస్తుంది, తద్వారా వ్యక్తిగత భద్రత మరియు పరికరాలు దెబ్బతినకుండా కాపాడుతుంది.

మోడల్:STID-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడ్	విద్యుదయస్కాంత రకం, ఎలక్ట్రానిక్ రకం
ప్రామాణికం	IEC61008-1
అవశేష ప్రస్తుత లక్షణాలు	A, మరియు g, s
పోల్	2P 4P
రేటింగ్ మేకింగ్ మరియు బ్రేకింగ్ కెపాసిటీ	500A(In=25A 40A) లేదా 630A(In=63A)
రేట్ చేయబడిన కరెంట్(A)	16,25,40,63A
రేటెడ్ ఫ్రీక్వెన్సీ(Hz)	50/60
రేట్ చేయబడిన వోల్టేజ్	AC 230(240)400(415) రేటెడ్ ఫ్రీక్వెన్సీ: 50/60HZ
రేట్ చేయబడిన అవశేష ఆపరేటింగ్ కరెంట్ I/ n(A)	0.03, 0.1, 0.3, 0.5;
రేట్ చేయబడిన అవశేష నాన్ ఆపరేటింగ్ కరెంట్ I నెం	0.5I n
రేట్ చేయబడిన షరతులతో కూడిన షార్ట్-సర్క్యూట్ కరెంట్ Inc	6KA
రేట్ చేయబడిన షరతులతో కూడిన అవశేష షార్ట్-సర్క్యూట్ కరెంట్ I Ac	6KA
రక్షణ తరగతి	IP20
సుష్ట DIN రైలు 35mm ప్యానెల్ మౌంటుపై

STID-63 RCCB యొక్క ప్రధాన విధులు

లీకేజ్ ప్రొటెక్షన్: STID-63 RCCB యొక్క ప్రధాన విధి సర్క్యూట్‌లో అవశేష కరెంట్‌ను గుర్తించడం మరియు లీకేజీని గుర్తించినప్పుడు త్వరగా సర్క్యూట్‌ను కత్తిరించడం. అవశేష ప్రవాహాలు సాధారణంగా దెబ్బతిన్న పరికరాల ఇన్సులేషన్, విరిగిన వైర్లు లేదా మానవ విద్యుదాఘాతం వల్ల సంభవిస్తాయి.

వ్యక్తిగత భద్రత రక్షణ: లీకేజీ సర్క్యూట్‌ను త్వరగా కత్తిరించడం ద్వారా, STID-63 RCCB విద్యుదాఘాత ప్రమాదాలను సమర్థవంతంగా నిరోధించగలదు మరియు సిబ్బంది జీవితాలను రక్షించగలదు.

ఎలక్ట్రికల్ ఫైర్ ప్రివెన్షన్: విద్యుత్ లీకేజ్ సర్క్యూట్ వేడెక్కడానికి దారి తీస్తుంది, ఇది అగ్ని ప్రమాదానికి దారి తీస్తుంది మరియు STID-63 RCCB యొక్క ప్రాంప్ట్ డిస్‌కనెక్షన్ ఫంక్షన్ అటువంటి విద్యుత్ మంటలను నిరోధించడంలో సహాయపడుతుంది.

STID-63 RCCB యొక్క ఆపరేషన్ సూత్రం

STID-63 RCCB సర్క్యూట్‌లోని అవశేష కరెంట్‌ను గుర్తించడానికి అంతర్గత అవశేష కరెంట్ ట్రాన్స్‌ఫార్మర్‌ను కలిగి ఉంది. అవశేష కరెంట్ ప్రీసెట్ విలువను మించిపోయినప్పుడు, ట్రాన్స్‌ఫార్మర్ STID-63 RCCB లోపల విడుదల యంత్రాంగాన్ని ప్రేరేపిస్తుంది, దీని వలన అది సర్క్యూట్‌ను త్వరగా కట్ చేస్తుంది.

1. అవశేష కరెంట్ ట్రాన్స్‌ఫార్మర్: ఇది సాధారణంగా రింగ్-ఆకారపు ఐరన్ కోర్, ఇది సర్క్యూట్ యొక్క అగ్ని మరియు జీరో వైర్‌ల చుట్టూ ఉంటుంది. ఫైర్ మరియు జీరో వైర్ల మధ్య కరెంట్ యొక్క అసమతుల్యత ఉన్నప్పుడు (అనగా ఒక అవశేష కరెంట్ ఉంది), ట్రాన్స్‌ఫార్మర్ ఈ అసమతుల్యతను గ్రహించి అయస్కాంత ప్రవాహాన్ని ఉత్పత్తి చేస్తుంది.

2.ట్రిప్పింగ్ మెకానిజం: ట్రాన్స్‌ఫార్మర్ ప్రీసెట్ విలువను మించిన అవశేష ప్రవాహాన్ని గుర్తించినప్పుడు, అది ట్రిప్పింగ్ మెకానిజంను ప్రేరేపిస్తుంది. ట్రిప్పింగ్ మెకానిజం అనేది విద్యుదయస్కాంతం, మెకానికల్ స్ప్రింగ్ లేదా సర్క్యూట్‌ను త్వరగా కత్తిరించడానికి ఉపయోగించే కొన్ని ఇతర రకాల మెకానిజం కావచ్చు.

STID-63 RCCB

STID-63 RCCB యొక్క లక్షణాలు

అధిక సున్నితత్వం: STID-63 RCCB చిన్న లీకేజీ కరెంట్‌ను త్వరగా గుర్తించగలదు మరియు చాలా తక్కువ సమయంలో సర్క్యూట్‌ను కత్తిరించగలదు.

అధిక విశ్వసనీయత: కఠినమైన పరీక్ష మరియు ధృవీకరణ తర్వాత, STID-63 RCCBలు అధిక విశ్వసనీయత మరియు స్థిరత్వాన్ని కలిగి ఉంటాయి మరియు చాలా కాలం పాటు స్థిరంగా పనిచేస్తాయి.

ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం: STID-63 RCCB సాధారణంగా మాడ్యులర్ డిజైన్‌ను అవలంబిస్తుంది, ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం.

విస్తృత శ్రేణి రక్షణ: STID-63 RCCBలు నివాస, వాణిజ్య మరియు పారిశ్రామిక వంటి అనేక రకాల విద్యుత్ వ్యవస్థలకు అనుకూలంగా ఉంటాయి.

STID-63 RCCB యొక్క అప్లికేషన్ దృశ్యాలు

STID-63 RCCBలు విద్యుత్ లీకేజీ వల్ల వ్యక్తిగత గాయాలు మరియు విద్యుత్ మంటలను నిరోధించాల్సిన అవసరం ఉన్న సందర్భాలలో విస్తృతంగా ఉపయోగించబడతాయి. ఉదాహరణకు:

1.రెసిడెన్షియల్ ఎలక్ట్రికల్ సిస్టమ్: నివాసంలో, STID-63 RCCBలు సాధారణంగా ప్రధాన పంపిణీ పెట్టె లేదా బ్రాంచ్ డిస్ట్రిబ్యూషన్ బాక్స్‌లో మొత్తం నివాసం లేదా నిర్దిష్ట ప్రాంతం యొక్క ఎలక్ట్రికల్ సర్క్యూట్‌లను రక్షించడానికి ఇన్‌స్టాల్ చేయబడతాయి.

2.వాణిజ్య విద్యుత్ వ్యవస్థలు: వాణిజ్య భవనాలలో, కార్యాలయాలు, దుకాణాలు, రెస్టారెంట్లు మరియు ఇతర ప్రదేశాలలో సర్క్యూట్‌లను రక్షించడానికి STID-63 RCCBలను ఉపయోగించవచ్చు.

3.ఇండస్ట్రియల్ ఎలక్ట్రికల్ సిస్టమ్స్: పారిశ్రామిక ప్రాంతాలలో, STID-63 RCCBలు సాధారణంగా ఉత్పత్తి లైన్లు, మెకానికల్ పరికరాలు మరియు నియంత్రణ వ్యవస్థల వంటి క్లిష్టమైన సర్క్యూట్‌లను రక్షించడానికి ఉపయోగిస్తారు.
