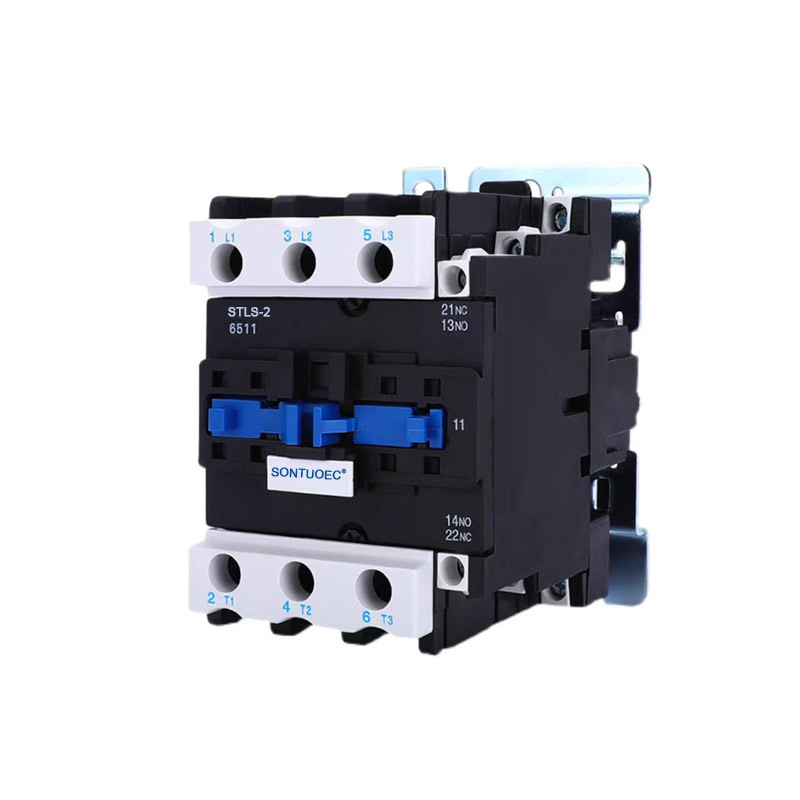

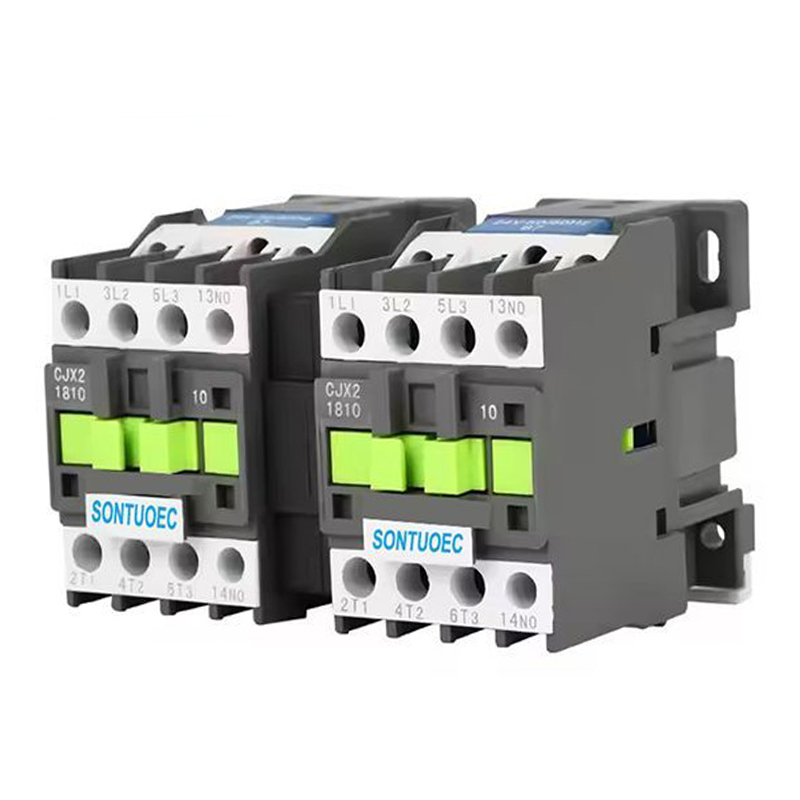

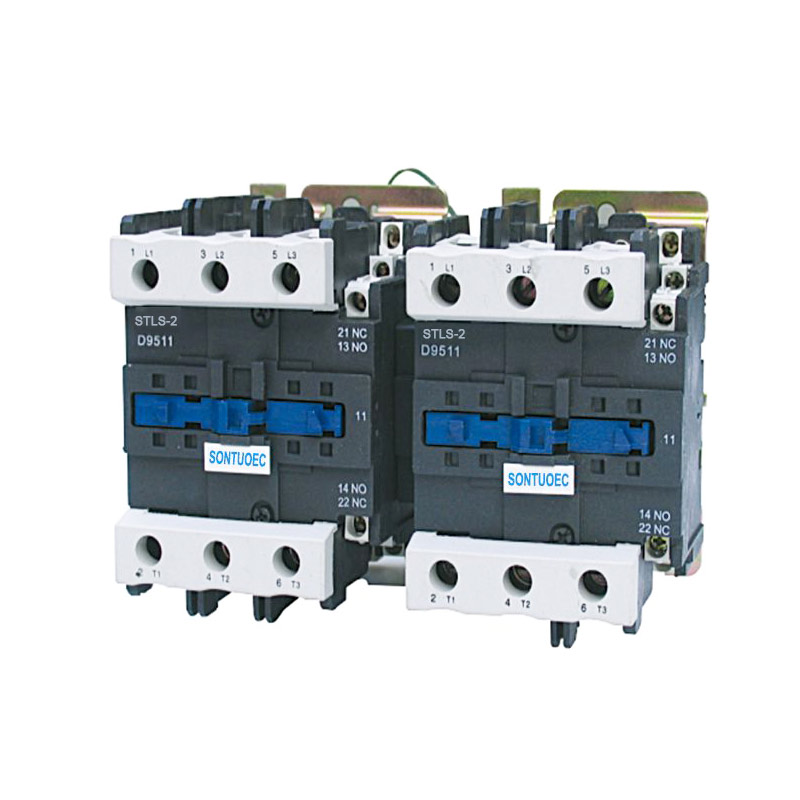

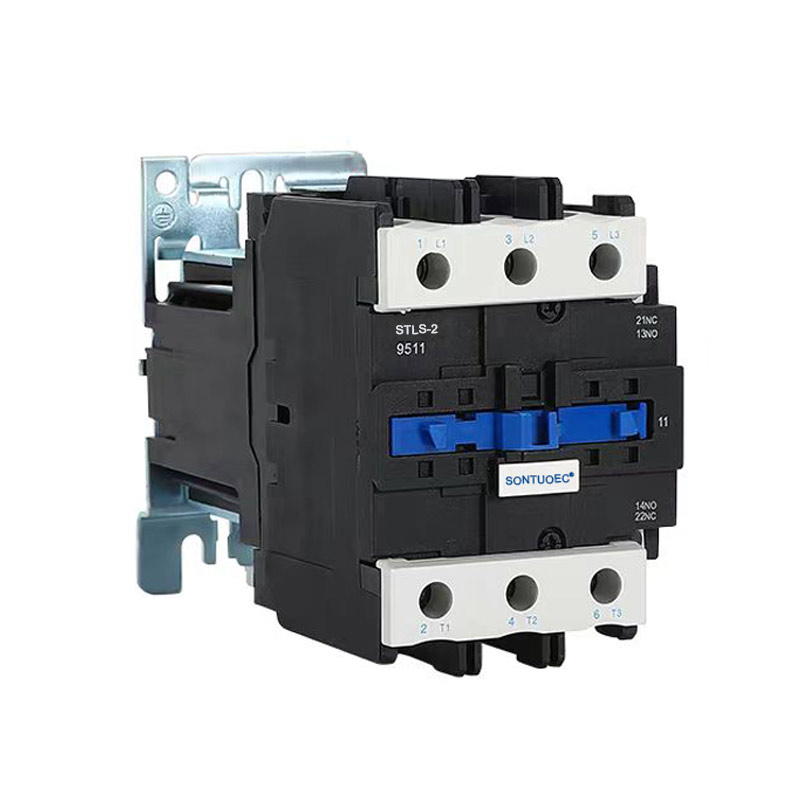

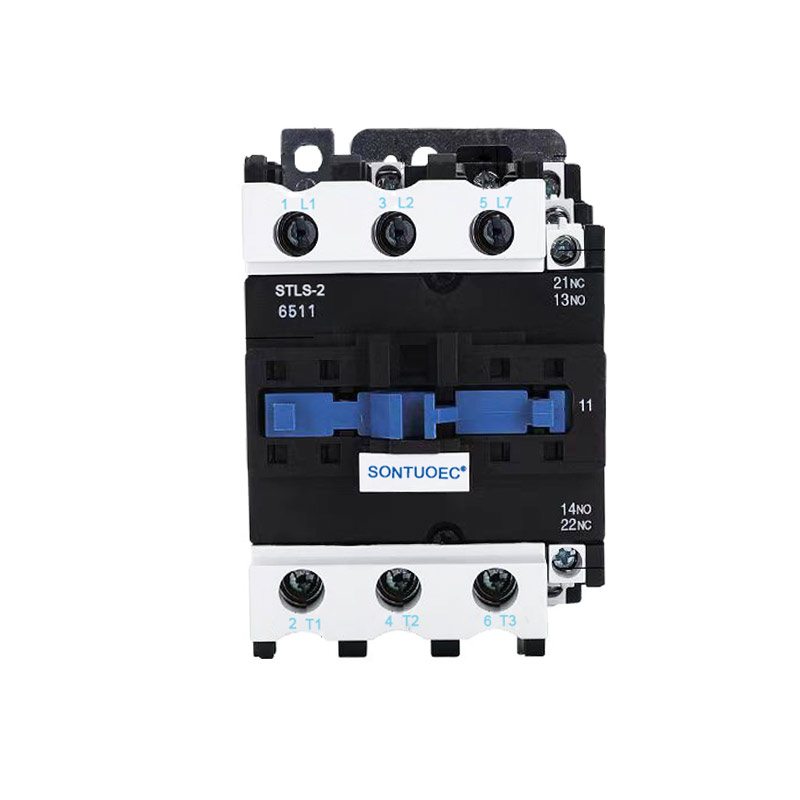

STLS-2 (CJX2) సిరీస్ మెకానికల్ ఇంటర్‌లాకింగ్ కాంటాక్టర్

STLS-2 (CJX2) సిరీస్ మెకానికల్ ఇంటర్‌లాకింగ్ కాంటాక్టర్ మోటారును నియంత్రించడానికి కన్వర్టిబుల్ కోసం రేట్ చేసిన వోల్టేజ్ 660V AC 50Hz, ప్రస్తుత 620A వరకు సర్క్యూట్లలో ఉపయోగించడానికి అనుకూలంగా ఉంటుంది. ఈ మెకానికల్ ఇంటర్‌లాకింగ్ పరికరం రెండు కన్వర్టిబుల్ కాంటాక్టర్ల సంప్రదింపు మార్పును నిర్ధారిస్తుంది. ఇది IEC60947-4-1 ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

మోడల్:STLS-2(CJX2)

విచారణ పంపండి

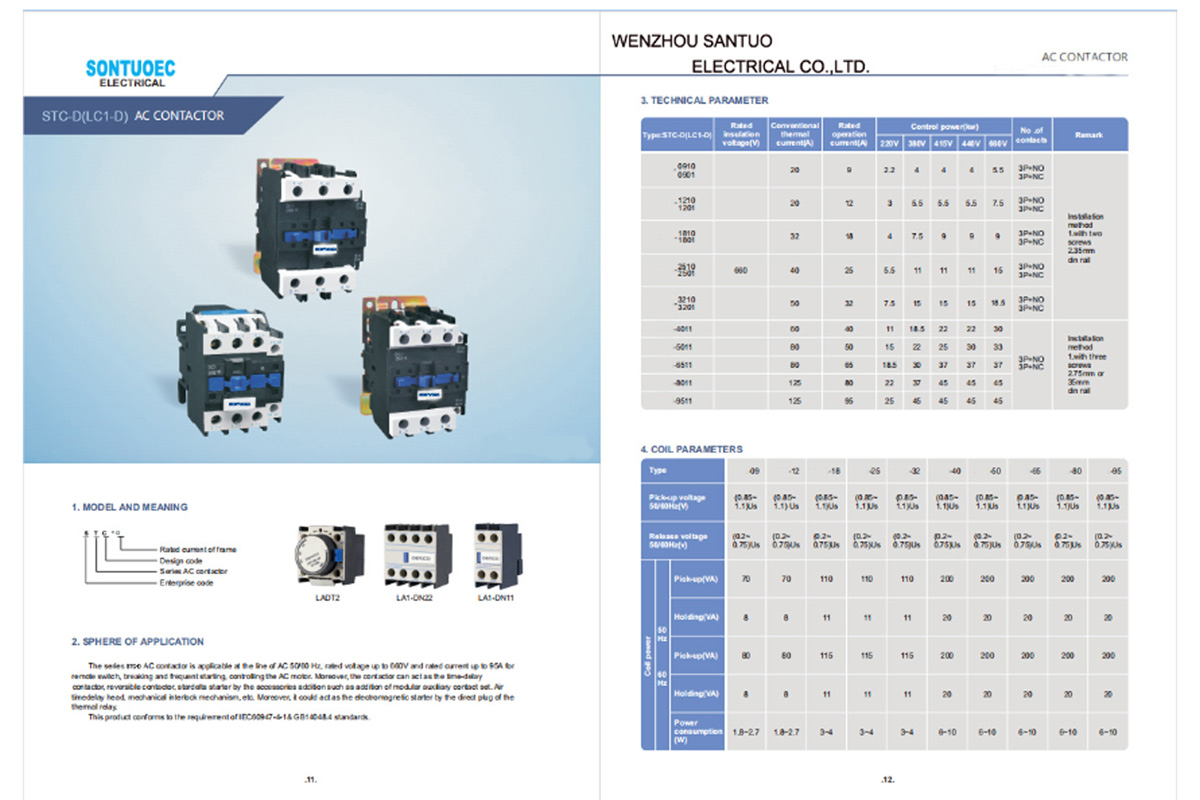

ఉత్పత్తి వివరణ

రకం		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
రేట్ ఇన్సులేషియో వోల్టేజ్		660	660	660	660	660	660	660	660	660	660
సాంప్రదాయిక థర్మల్		20	24	32	40	50	60	75	80	110	125
ప్రస్తుత		20	24	32	40	50	60	75	80	110	125
రేట్ కార్యాచరణ		9	12	16	25	32	40	50	63	80	95
ప్రస్తుత		9	12	16	25	32	40	50	63	80	95
నియంత్రించబడుతుంది	220 వి	2.2	3	4	5.5	7.5	11	15	18.5	22	25
శక్తి (kW)	380 వి	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 వి	4	5.5	9	11	15	22	35	37	45	45
	440 వి	4	5.5	9	11	15	22	30	37	45	45
	660 వి	5.5	7.5	10	15	18.5	30	33	37	45	45
గమనిక		యొక్క సంస్థాపన					యొక్క సంస్థాపన
		రిలేలు రెండు స్క్రూలను ఉపయోగించవచ్చు					రిలేలు మూడు
		మరియు 35 మిమీ కూడా ఉపయోగించండి					స్క్రూలు మరియు ఉపయోగించండి
		సంస్థాపనా రైలు					75 మిమీ లేదా 35 మిమీ సంస్థాపన
							రైలు

నిర్మాణం మరియు లక్షణాలు

నిర్మాణం:

3 పి ఎసి కాంటాక్టర్‌లో సాధారణంగా విద్యుదయస్కాంత వ్యవస్థ (కాయిల్, కోర్, మొదలైనవి), సంప్రదింపు వ్యవస్థ (ప్రధాన పరిచయం మరియు సహాయక పరిచయంతో సహా), ఆర్క్ ఆర్పివేసే పరికరం మరియు షెల్ మరియు ఇతర భాగాలు ఉంటాయి. వాటిలో, ప్రధాన పరిచయం అధిక కరెంట్‌ను కలిగి ఉండటానికి ఉపయోగించబడుతుంది మరియు నియంత్రణ సంకేతాల ప్రసారం మరియు అభిప్రాయాన్ని గ్రహించడానికి సహాయక పరిచయం ఉపయోగించబడుతుంది.

లక్షణాలు:

మూడు స్వతంత్ర పరిచయాలతో, ఇది ఒకే సమయంలో మూడు-దశల శక్తిని మరియు ఒక సున్నా రేఖను నియంత్రించగలదు.

సంప్రదింపు వ్యవస్థ మంచి వాహకత మరియు దుస్తులు నిరోధకత కలిగిన అధిక నాణ్యత గల పదార్థాలతో తయారు చేయబడింది.

విద్యుదయస్కాంత వ్యవస్థ సంబంధాలను విశ్వసనీయంగా నిమగ్నం చేయడానికి మరియు విడుదల చేయడానికి తగినంత చూషణ శక్తిని కలిగి ఉంటుంది.

పరిచయాలు డిస్‌కనెక్ట్ అయినప్పుడు ఉత్పత్తి చేయబడిన ఆర్క్‌ను ఆర్క్ ఆర్పే పరికరం సమర్థవంతంగా ఆరిపోతుంది, పరిచయాలను నష్టం నుండి రక్షిస్తుంది.

STLS-2 (CJX2) సిరీస్ మెకానికల్ ఇంటర్‌లాకింగ్ కాంటాక్టర్ సర్క్యూట్లలో 660V AC 50Hz లేదా 60Hz వరకు రేట్ చేసిన వోల్టేజ్‌ను ఉపయోగించడానికి అనుకూలంగా ఉంటుంది, ఇది 95A వరకు రేట్ చేయబడింది, తయారీ మరియు బ్రేకింగ్ కోసం, తరచుగా AC మోటారును ప్రారంభించడానికి మరియు నియంత్రించడానికి. సహాయక కాంటాక్ట్ బ్లాక్, టైమర్ ఆలస్యం & మెషిన్-ఇంటర్‌లాకింగ్ పరికరంతో కలిపి, ఇది ఆలస్యం కాంటాక్టర్, మెకానికల్ ఇంటర్‌లాకింగ్ కాంటాక్టర్, స్టార్-డెల్టా స్టార్టర్ అవుతుంది. థర్మల్ రిలేతో, దీనిని విద్యుదయస్కాంత స్టార్టర్‌లో కలుపుతారు. కాంటాక్టర్ IEC 60947-1 ప్రకారం ఉత్పత్తి అవుతుంది.

ఆపరేషన్ సూత్రం

3 పి ఎసి కాంటాక్టర్ యొక్క కాయిల్ శక్తివంతం అయినప్పుడు, ఐరన్ కోర్ అయస్కాంతత్వాన్ని ఉత్పత్తి చేస్తుంది మరియు కాంటాక్ట్ సిస్టమ్‌ను మూసివేయడానికి ఆకర్షిస్తుంది, తద్వారా మూడు-దశల విద్యుత్ సరఫరా మరియు సున్నా వైర్‌ను కలుపుతుంది. కాయిల్ డి-ఎనర్జైజ్ చేయబడినప్పుడు, కోర్ దాని అయస్కాంతత్వాన్ని కోల్పోతుంది మరియు కాంటాక్ట్ సిస్టమ్ ఒక వసంత చర్యలో వేరు చేస్తుంది, తద్వారా మూడు-దశల విద్యుత్ సరఫరాను సున్నా రేఖ నుండి డిస్‌కనెక్ట్ చేస్తుంది. ఈ విధంగా, 3P ఎసి కాంటాక్టర్ విద్యుత్ లోడ్ల యొక్క రిమోట్ నియంత్రణను గ్రహించగలదు.

అప్లికేషన్ దృశ్యాలు

3 పి ఎసి కాంటాక్టర్ వివిధ విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది, ఇవి మూడు-దశల శక్తిని మరియు ఒకే సమయంలో ఒక సున్నా రేఖను నియంత్రించాల్సిన అవసరం ఉంది:

ఇండస్ట్రియల్ ఆటోమేషన్ ఫీల్డ్: మోటారు ప్రారంభం, ఆపడానికి మరియు రివర్స్ కార్యకలాపాలను నియంత్రించడానికి ఉపయోగిస్తారు.

పవర్ సిస్టమ్: రిమోట్ కంట్రోల్ మరియు విద్యుత్ వ్యవస్థ యొక్క రక్షణను గ్రహించడానికి ఉపయోగిస్తారు.

బిల్డింగ్ ఆటోమేషన్: లైటింగ్, ఎయిర్ కండిషనింగ్ మరియు ఇతర పరికరాల ప్రారంభం మరియు ఆపడానికి ఉపయోగిస్తారు.
