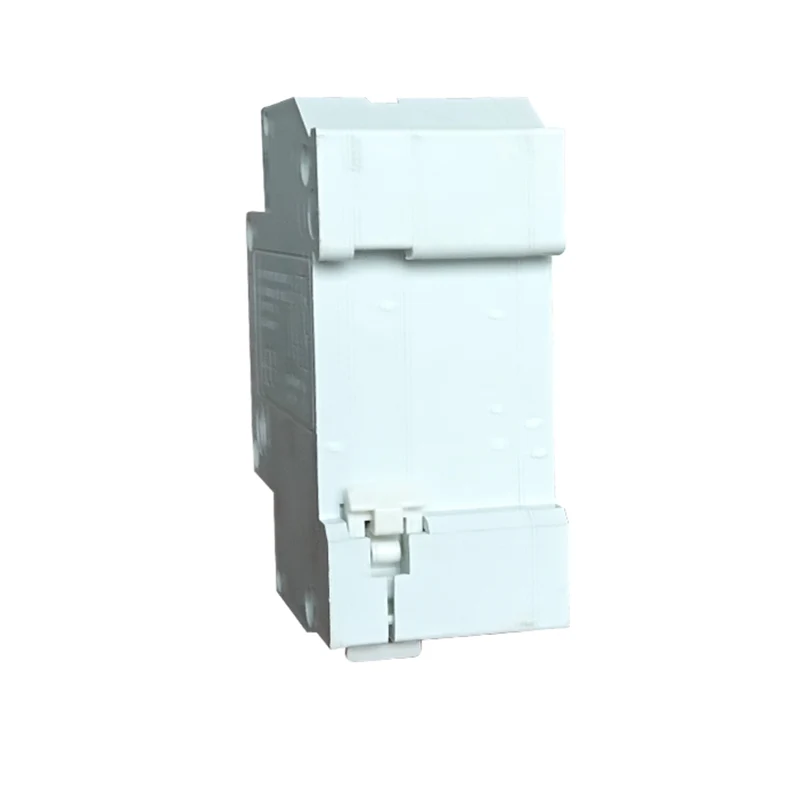

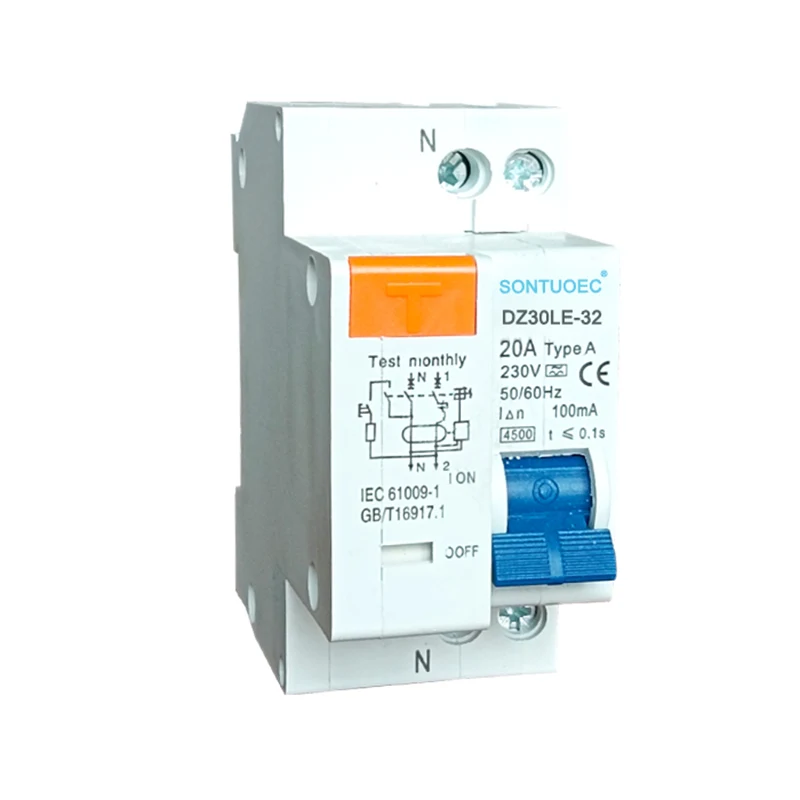

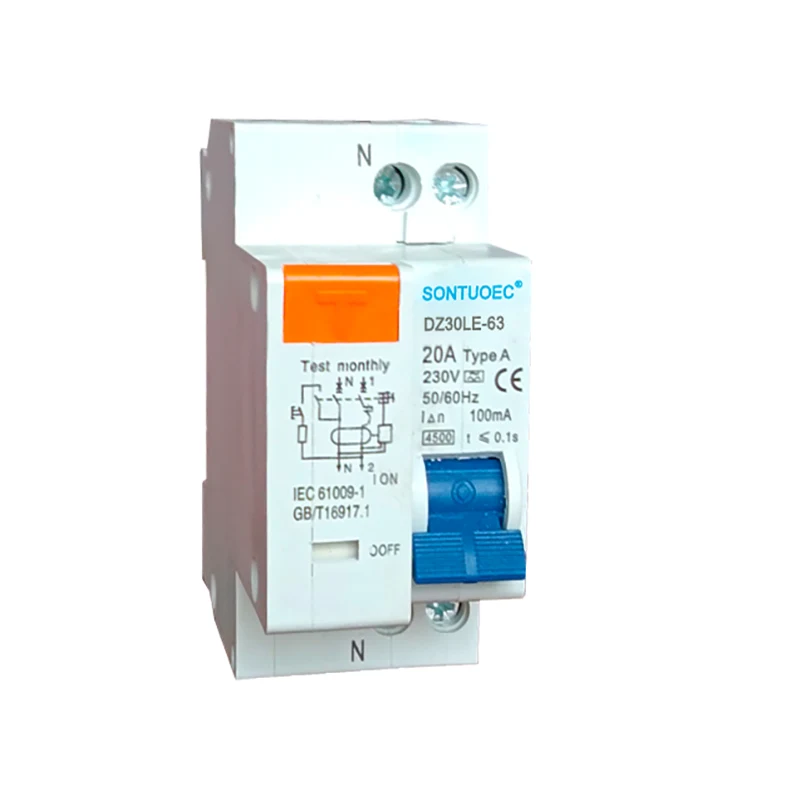

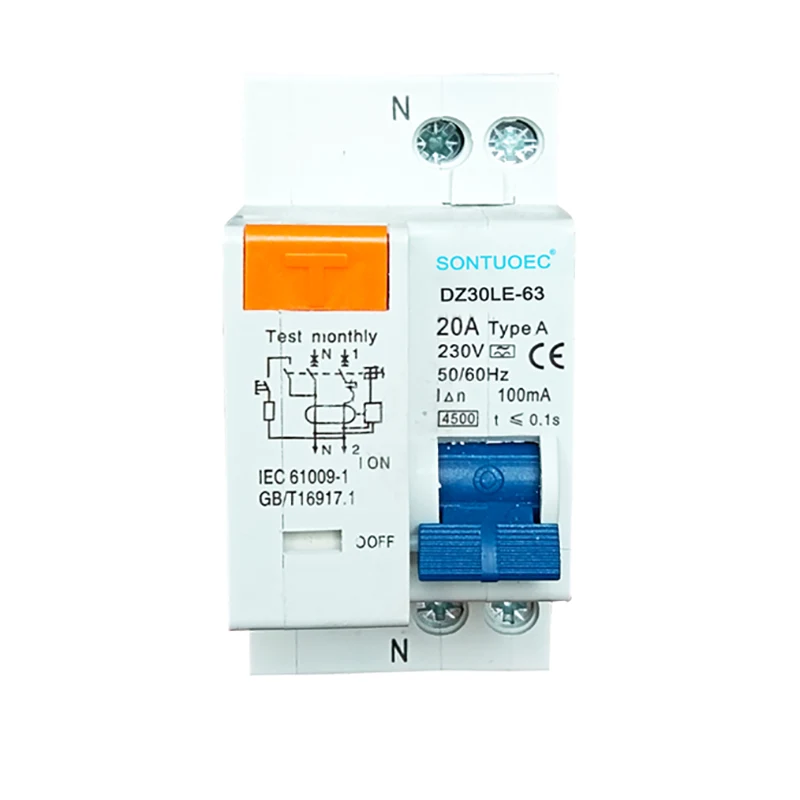

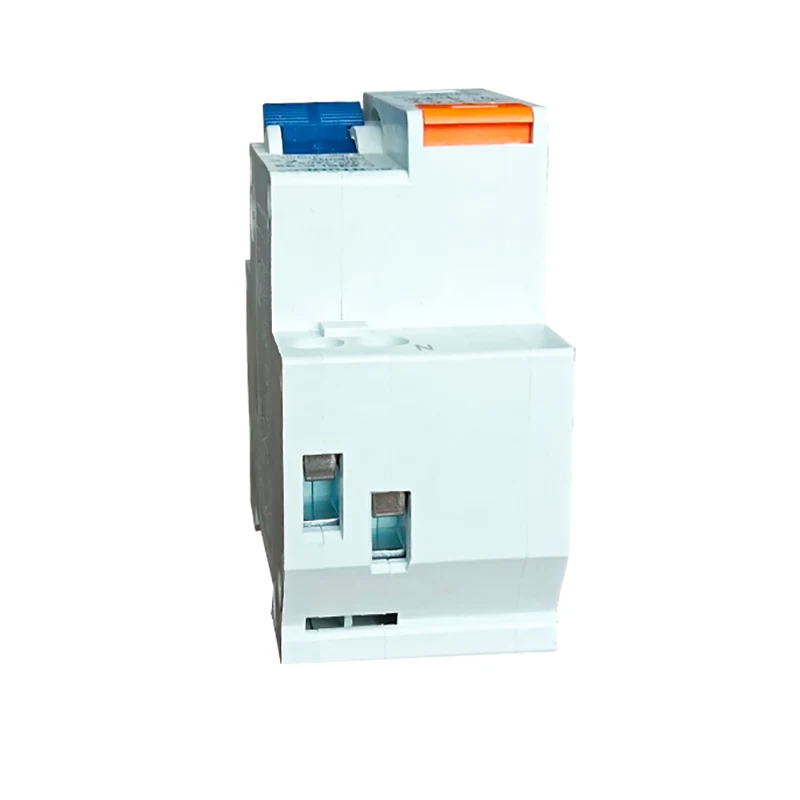

1p+n ఎలక్ట్రానిక్ రకం RCBO

1p+n ఎలక్ట్రానిక్ రకం RCBOIS సర్క్యూట్లో అవశేష కరెంట్ (లీకేజ్ కరెంట్) ను గుర్తించి కత్తిరించడానికి విద్యుదయస్కాంత సూత్రాన్ని ఉపయోగించుకునే ప్రత్యేక రకం సర్క్యూట్ బ్రేకర్, తద్వారా విద్యుత్ మంటలు మరియు వ్యక్తిగత విద్యుత్ షాక్ ప్రమాదాలను నివారిస్తుంది. అదే సమయంలో, ఇది ఓవర్‌కరెంట్ ప్రొటెక్షన్ ఫంక్షన్‌ను కూడా కలిగి ఉంది, ఇది సర్క్యూట్ మరియు పరికరాల భద్రతను కాపాడటానికి సర్క్యూట్ ఓవర్‌లోడ్ లేదా షార్ట్ సర్క్యూట్ అయినప్పుడు స్వయంచాలకంగా విద్యుత్ సరఫరాను కత్తిరించగలదు.

మోడల్:DZ30LE-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి పేరు	DZ30L-63
మోడల్	ఎలక్ట్రానిక్ రకం (mcb+rcd)
పోల్	1 పి+ఎన్	1 పి+ఎన్
రేట్ కరెంట్ (ఎ)	6 ఎ, 10 ఎ, 16 ఎ, 20 ఎ, 25 ఎ, 32 ఎ, 40 ఎ, 63 ఎ
రేటెడ్ షరతులతో కూడిన అవశేష షార్ట్ సర్క్యూట్ కరెంట	3KA, 4.5KA; 6KA
ప్రామాణిక	IEC61009-1
ఎలక్ట్రో-మాచానికల్ ఓర్పు	4000 చక్రాలకు పైగా
రేటెడ్ అవశేష ఆపరేటింగ్ కటెంట్	10 ఎంఎ, 30 ఎంఏ, 100 ఎంఏ, 300 ఎంఏ, 500 ఎంఏ

వర్కింగ్ సూత్రం

 అవశేష ప్రస్తుత గుర్తింపు: సర్క్యూట్లో అవశేష ప్రవాహం ఉన్నప్పుడు, RCBO లోని సున్నా సీక్వెన్స్ కరెంట్ ట్రాన్స్ఫార్మర్ ఈ సిగ్నల్‌ను గుర్తించి ప్రాసెసింగ్ కోసం ఎలక్ట్రికల్ సిగ్నల్‌గా మారుస్తుంది.

Sign సిగ్నల్ ప్రాసెసింగ్ మరియు పోలిక: కనుగొనబడిన అవశేష ప్రస్తుత సిగ్నల్ విస్తరించబడుతుంది, ఫిల్టర్ చేయబడుతుంది మరియు ప్రాసెస్ చేయబడుతుంది, ఆపై ప్రీసెట్ చర్య ప్రస్తుత విలువతో పోల్చబడుతుంది.

Action ట్రిప్పింగ్ చర్య: అవశేష కరెంట్ ప్రీసెట్ చర్య ప్రస్తుత విలువకు చేరుకున్నప్పుడు లేదా మించినప్పుడు, RCBO ప్రధాన సర్క్యూట్ శక్తిని తగ్గించడానికి ట్రిప్పింగ్ మెకానిజమ్‌ను ప్రేరేపిస్తుంది.

లక్షణాలు మరియు ప్రయోజనాలు

 విద్యుదయస్కాంత సూత్రం: అవశేష ప్రస్తుత గుర్తింపు కోసం విద్యుదయస్కాంత సూత్రాన్ని ఉపయోగించడం, ఇది అధిక సున్నితత్వం మరియు వేగవంతమైన ప్రతిస్పందన వేగం ద్వారా వర్గీకరించబడుతుంది.

 మల్టీ-ఫంక్షనల్ ప్రొటెక్షన్: అవశేష ప్రస్తుత రక్షణ ఫంక్షన్‌తో పాటు, ఇది ఓవర్‌కరెంట్ ప్రొటెక్షన్ ఫంక్షన్‌ను కూడా కలిగి ఉంది, ఇది సర్క్యూట్లు మరియు పరికరాల భద్రతను సమగ్రంగా రక్షించగలదు.

 సురక్షితమైనది మరియు నమ్మదగినది: RCBO అధునాతన ఎలక్ట్రానిక్ భాగాలు మరియు విడుదల యంత్రాంగాన్ని అవలంబిస్తుంది, ఇది అధిక విశ్వసనీయత మరియు భద్రతను కలిగి ఉంది.

Install ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం: RCBO యొక్క నిర్మాణం సహేతుకంగా రూపొందించబడింది, ఇన్‌స్టాల్ చేయడం సులభం, అదే సమయంలో నిర్వహణ మరియు సమగ్రతను నిర్వహించడం సులభం.

ఈ 1p+n ఎలక్ట్రానిక్ రకం RCBO ఫంక్షన్ సర్క్యూట్ బ్రేకర్ మరియు అవశేష ప్రస్తుత పరికరాల కలయికగా, ఇది అధిక-ప్రస్తుత, షార్ట్ సర్క్యూట్, ఎర్త్ ఫాల్ట్ కరెంట్ కారణంగా మానవుడిని ఎలక్ట్రిక్ లోపం నుండి రక్షిస్తుంది. ఇది గరిష్ట షార్ట్-సర్క్యూట్ కరెంట్ 32 ఎ లేదా 63 ఎ వరకు స్వీయ-రక్షణ. మరియు ప్రామాణిక IEC/EN 61009.1 కు అనుగుణంగా.

1. భూమి లోపం/లీకేజ్ కరెంట్ మరియు ఐసోలేషన్ పనితీరు నుండి రక్షణను అందించండి

2. హై షార్ట్-సర్క్యూట్ కరెంట్ సామర్థ్యాన్ని తట్టుకుంటుంది

3. టెర్మినల్ మరియు పిన్/ఫోర్క్ టైప్ బస్‌బార్ కనెక్షన్‌కు అనువర్తనం

4. వేలు రక్షిత కనెక్షన్ టెర్మినల్స్ కలిగి ఉంది

5. ఎర్త్ ఫాల్ట్/లీకేజ్ కరెంట్ సంభవించినప్పుడు మరియు రేట్ చేసిన సున్నితత్వాన్ని మించినప్పుడు సర్క్యూట్‌ను ఆటోమాటిక్‌గా డిస్‌కనెక్ట్ చేయండి

6. విద్యుత్ సరఫరా మరియు లైన్ వోల్టేజ్ యొక్క ఆధారిత, మరియు బాహ్య జోక్యం, వోల్టేజ్ హెచ్చుతగ్గుల నుండి ఉచితం.
