4p RCBO AC రకం

ఆపరేషన్ సూత్రం

4P RCBO AC రకం యొక్క ఆపరేటింగ్ సూత్రం ప్రవాహాల వెక్టర్ మొత్తంపై మరియు విద్యుదయస్కాంత సూత్రాలపై ఆధారపడి ఉంటుంది. అగ్ని (ఎల్) మరియు జీరో (ఎన్) వైర్లపై సర్క్యూట్లో ప్రవాహాలు పరిమాణంలో సమానంగా లేనప్పుడు, ట్రాన్స్ఫార్మర్ సర్క్యూట్ యొక్క ప్రాధమిక వైపు ప్రవాహాల వెక్టర్ మొత్తం సున్నా కాదు, ఇది ద్వితీయ వైపు కాయిల్‌లో ప్రేరేపిత వోల్టేజ్‌ను ఉత్పత్తి చేస్తుంది. ఈ ప్రేరిత వోల్టేజ్ విద్యుదయస్కాంత రిలేకు జోడించబడుతుంది, ఇది రివర్స్ డీమాగ్నెటైజింగ్ శక్తిని సృష్టించే ఉత్తేజిత కరెంట్‌ను ఉత్పత్తి చేస్తుంది. లోపం ప్రవాహం RCBO యొక్క ఆపరేటింగ్ కరెంట్ విలువకు చేరుకున్నప్పుడు, ఈ రివర్స్ డీమాగ్నెటైజింగ్ ఫోర్స్ విద్యుదయస్కాంత రిలే లోపల ఉన్న ఆర్మేచర్ కాడి నుండి విడదీయడానికి కారణమవుతుంది, ఆపరేటింగ్ మెకానిజమ్‌ను చర్య తీసుకోవడానికి మరియు తప్పు కరెంట్ సర్క్యూట్‌ను నరికివేస్తుంది.

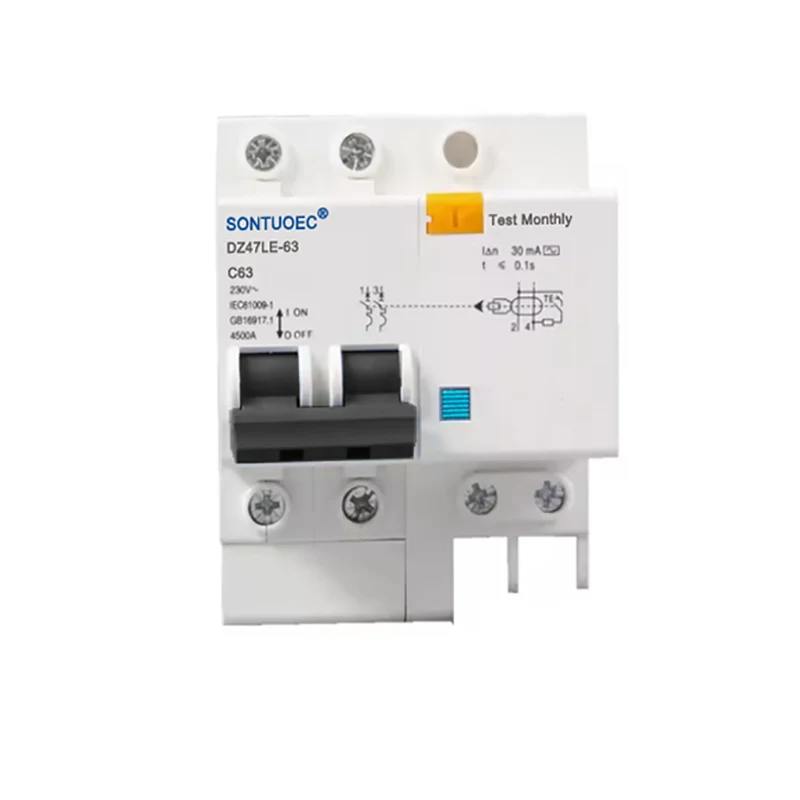

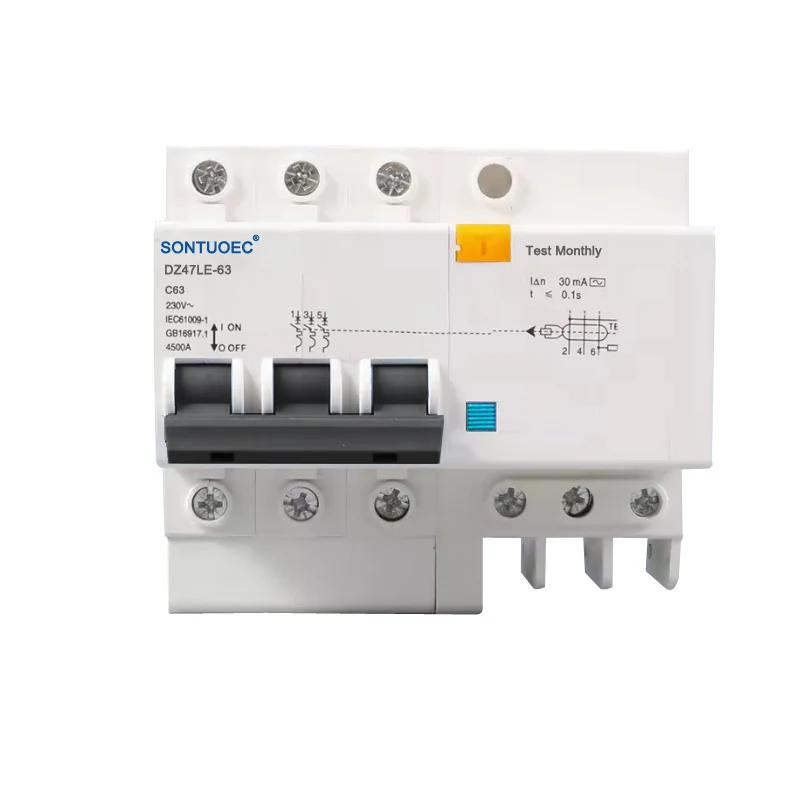

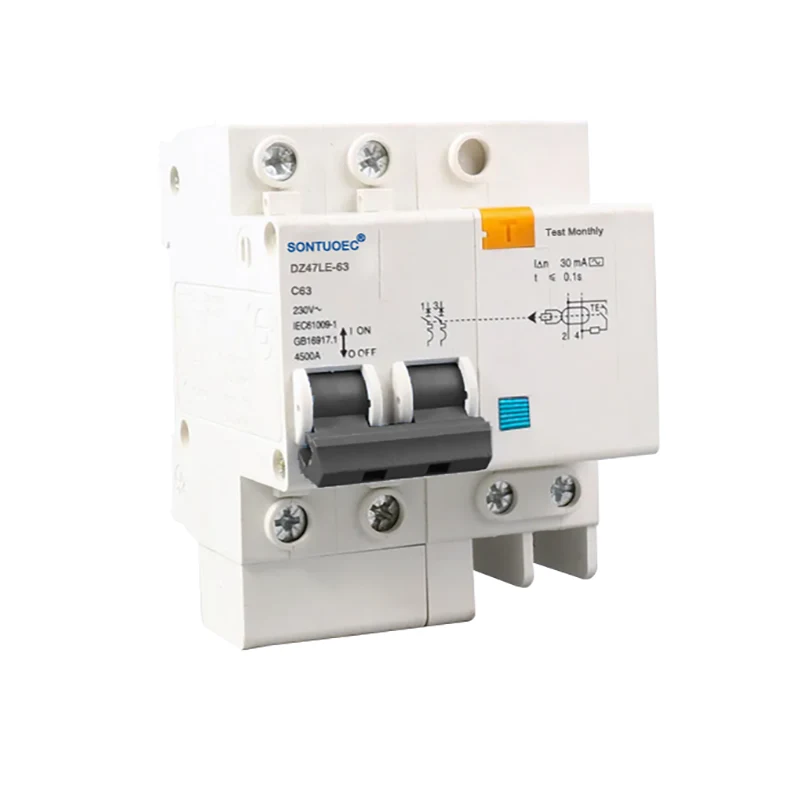

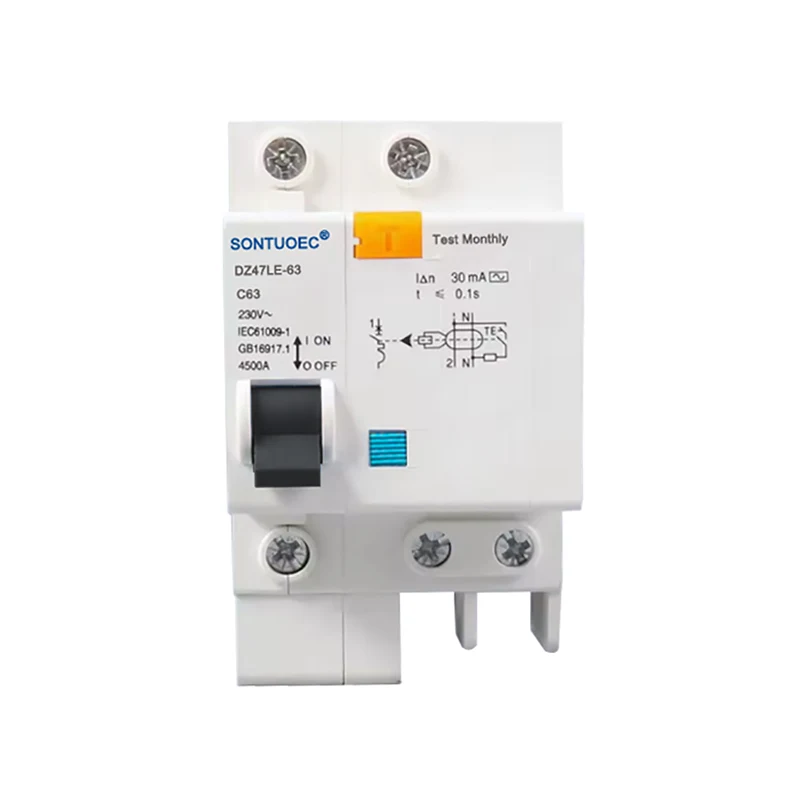

DZ47LE-63 సిరీస్ ఎలక్ట్రానిక్ ఎర్త్ లీకేజ్ ప్రొటెక్షన్ సర్క్యూట్ బ్రేకర్ AC 50Hz/60Hz యొక్క సింగిల్ ఫేజ్ రెసిడెన్షియల్ సర్క్యూట్, రేటెడ్ వోల్టేజ్ 230V, మరియు రేటెడ్ ప్రస్తుత 6A ~ 63a; AC 50Hz/60Hz యొక్క మూడు దశల సర్క్యూట్ కోసం 400 వి. ఇది సర్క్యూట్ ఫారమ్ ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్లను రక్షించగలదు. ఈ ఉత్పత్తిలో చిన్న వాల్యూమ్, హై బ్రేకింగ్ సామర్థ్యం, ​​లైవ్ వైర్ మరియు జీరో లైన్ అదే సమయంలో కత్తిరించబడతాయి, ఫైర్ వైర్ మరియు జీరో లైన్ కనెక్టెడ్ రివర్స్ విషయంలో ఎలక్ట్రిక్ లీకేజ్ షాక్ నుండి వ్యక్తిని కూడా రక్షిస్తుంది.

ఇది ప్రామాణిక IEC61009-1, GB16917.1 కు అనుగుణంగా ఉంటుంది.

లక్షణం:

1). ఎలక్ట్రిక్ షాక్, ఎర్త్ ఫాల్ట్, లీకేజ్ కరెంట్ నుండి రక్షణను అందిస్తుంది;

2) .ఒక ఓవర్లోడ్, షార్ట్-సర్క్యూట్ మరియు ఓవర్ వోల్టేజ్ నుండి రక్షణను అందిస్తుంది;

3). చిన్న వాల్యూమ్, అధిక బ్రేకింగ్ సామర్థ్యం; లైవ్ వైర్ మరియు జీరో లైన్ ఒకే సమయంలో కత్తిరించబడతాయి;

4). చిన్న పరిమాణం మరియు బరువు, సులభంగా సంస్థాపన మరియు వైరింగ్, అధిక మరియు మన్నికైన పనితీరు

5). తక్షణ వోల్టేజ్ మరియు తక్షణ ప్రవాహం వల్ల కలిగే తప్పుడు ఆపరేషన్ ట్రిప్పింగ్ నుండి అందించండి.

లక్షణాలు & ప్రయోజనాలు

మల్టీ-ఫంక్షనల్ ప్రొటెక్షన్: 4 పి ఆర్‌సిబిఓ ఎసి రకం సర్క్యూట్లు మరియు పరికరాలకు సమగ్ర రక్షణను అందించడానికి అవశేష ప్రస్తుత రక్షణ మరియు ఓవర్‌కరెంట్ రక్షణను మిళితం చేస్తుంది.

అధిక సున్నితత్వం: ఆకస్మిక అనువర్తనం నుండి అధిక సున్నితమైన రక్షణ లేదా అవశేష సైనూసోయిడల్ ఎసి కరెంట్ యొక్క నెమ్మదిగా పెరుగుదల డీకప్లింగ్‌ను నిర్ధారిస్తుంది.

విస్తృత శ్రేణి అప్లికేషన్: దేశీయ, పారిశ్రామిక మరియు వాణిజ్య విద్యుత్ పంపిణీ వ్యవస్థలలో ఎసి సర్క్యూట్లకు అనువైనది, ముఖ్యంగా వన్-ఫైర్-వన్-జీరో వైరింగ్ కోసం.

వ్యవస్థాపించడం మరియు నిర్వహించడం సులభం: సహేతుకమైన నిర్మాణ రూపకల్పన, ఇన్‌స్టాల్ చేయడం సులభం మరియు అదే సమయంలో నిర్వహణ మరియు సమగ్రతను నిర్వహించడం సులభం.

అప్లికేషన్ దృశ్యాలు

4P RCBO AC రకం గృహాలు, కార్యాలయాలు, వాణిజ్య ప్రాంగణం మరియు పారిశ్రామిక సౌకర్యాలలో AC సర్క్యూట్ రక్షణ కోసం విస్తృతంగా ఉపయోగించబడుతుంది. లైటింగ్ సర్క్యూట్లు, సాకెట్ సర్క్యూట్లు మరియు మోటార్లు వంటి పరికరాల రక్షణ వంటి అగ్ని మరియు సున్నా వైర్ల రక్షణ అవసరమయ్యే అనువర్తనాలకు ఇది ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.
