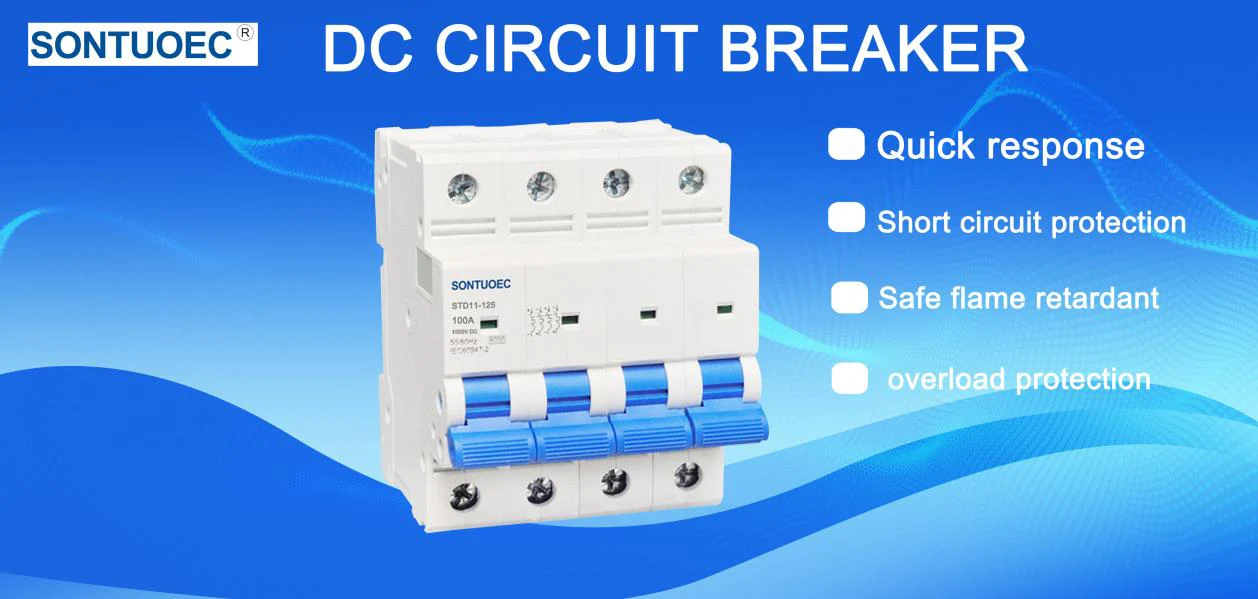

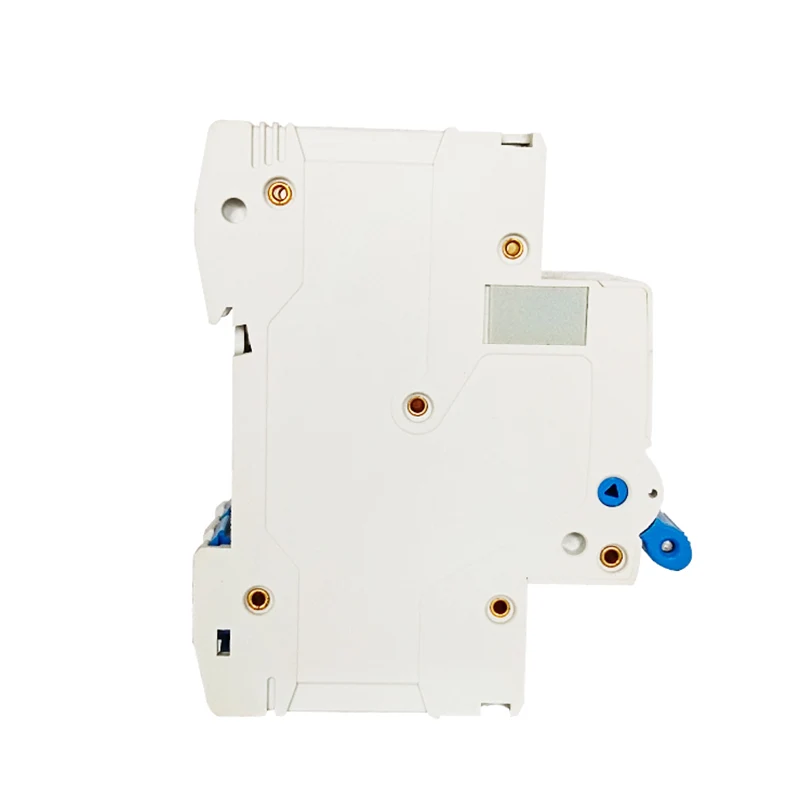

DC MCB మినియేచర్ సర్క్యూట్ బ్రేకర్ అనేది DC సర్క్యూట్లలో ఆటోమేటిక్ ఆపరేషన్ కోసం ప్రత్యేకంగా రూపొందించిన ఎలక్ట్రికల్ స్విచ్. ఓవర్లోడ్లు, షార్ట్ సర్క్యూట్లు మరియు ఇతర తప్పు ప్రమాదాల నుండి స్వయంచాలక పరికరాలను రక్షించడం మరియు మొత్తం విద్యుత్ వ్యవస్థ యొక్క భద్రతను నిర్ధారించడం దీని ప్రధాన పని. సర్క్యూట్ ద్వారా ప్రవహించే ప్రస్తుతము DC MCB యొక్క రేటింగ్ను మించినప్పుడు లేదా సర్క్యూట్లో లీకేజ్ కరెంట్ కనుగొనబడినప్పుడు, DC MCB స్వయంచాలకంగా సర్క్యూట్ను డిస్కనెక్ట్ చేస్తుంది, తద్వారా ఓవర్లోడ్, షార్ట్ సర్క్యూట్ లేదా లీకేజ్ కారణంగా సర్క్యూట్ దెబ్బతినకుండా నిరోధిస్తుంది.
మోడల్ |

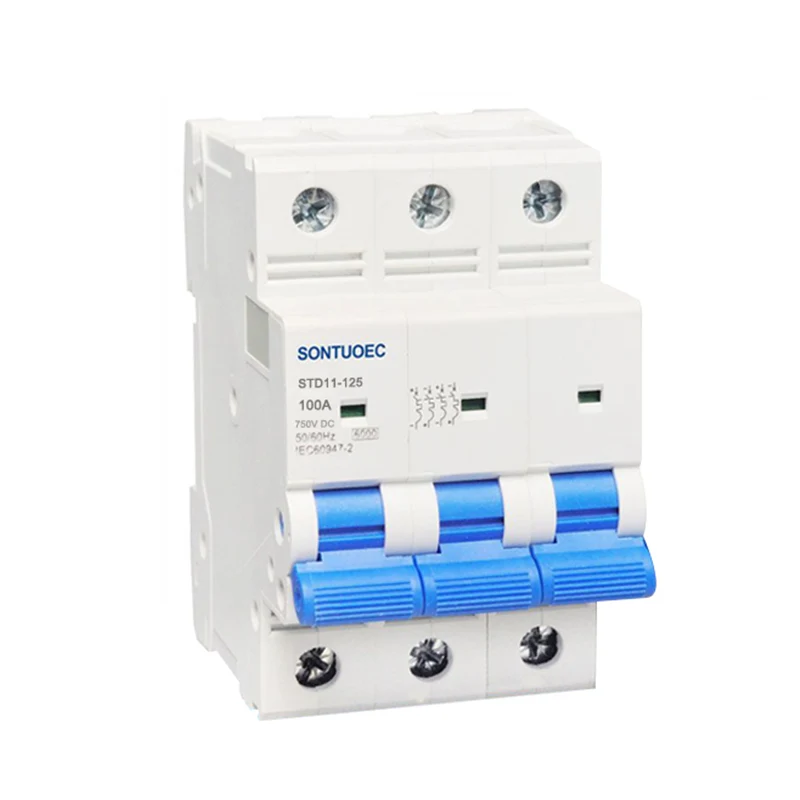

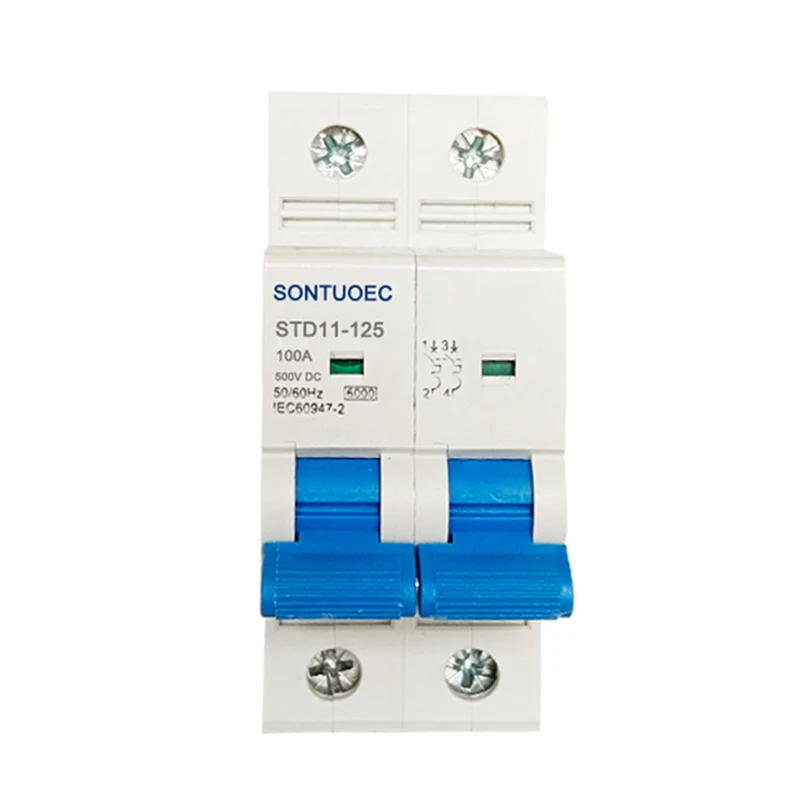

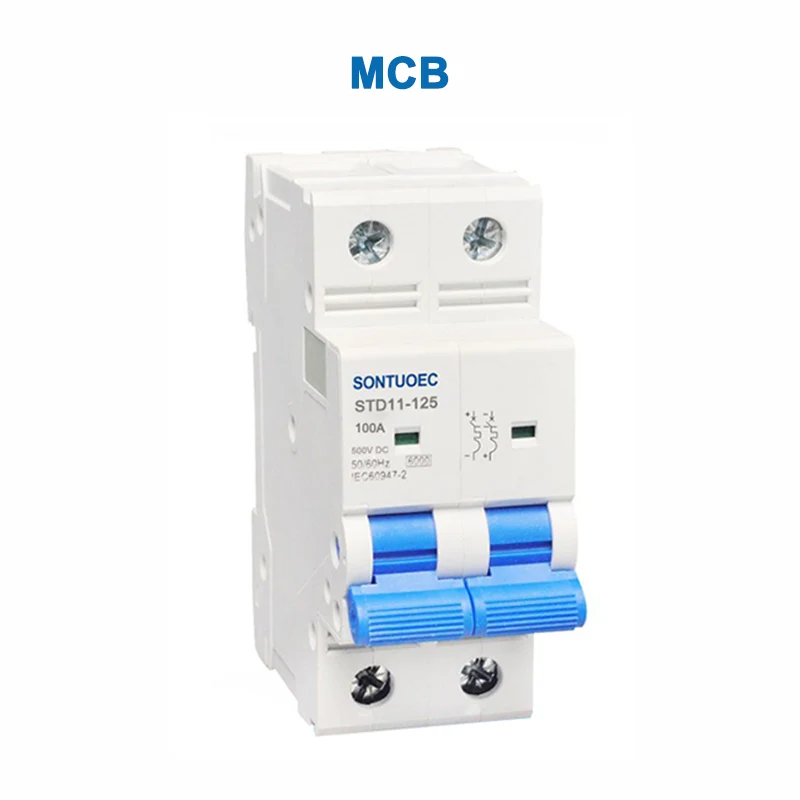

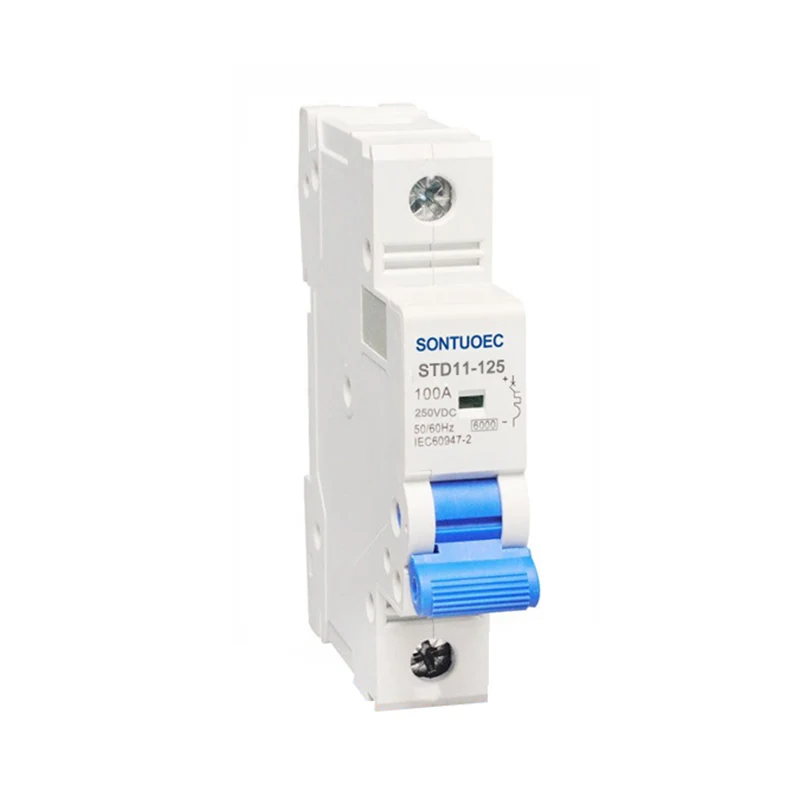

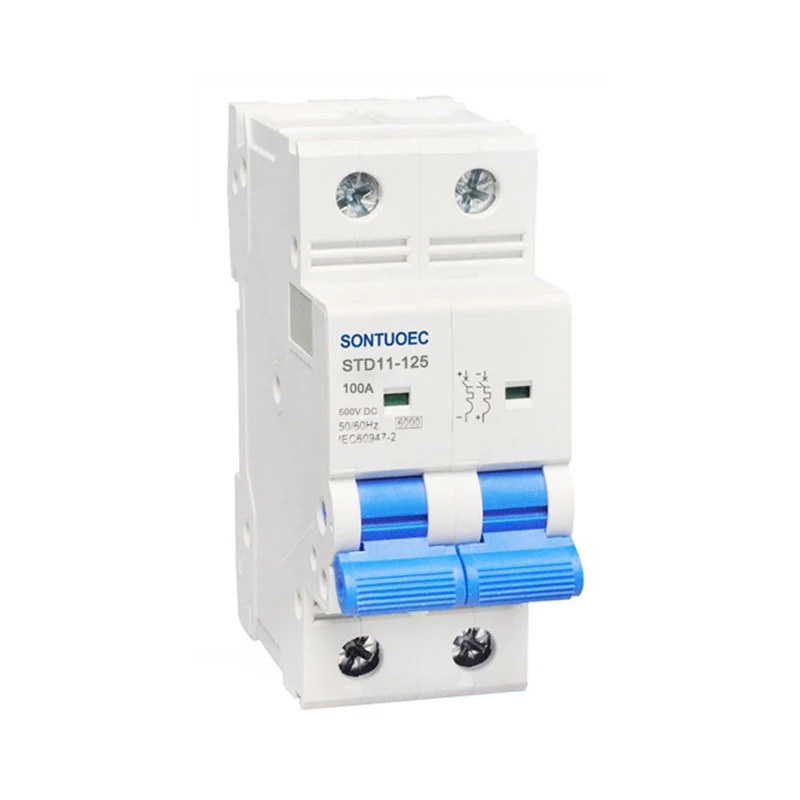

STD11-125 |
ప్రామాణిక |
IEC60898-1 |

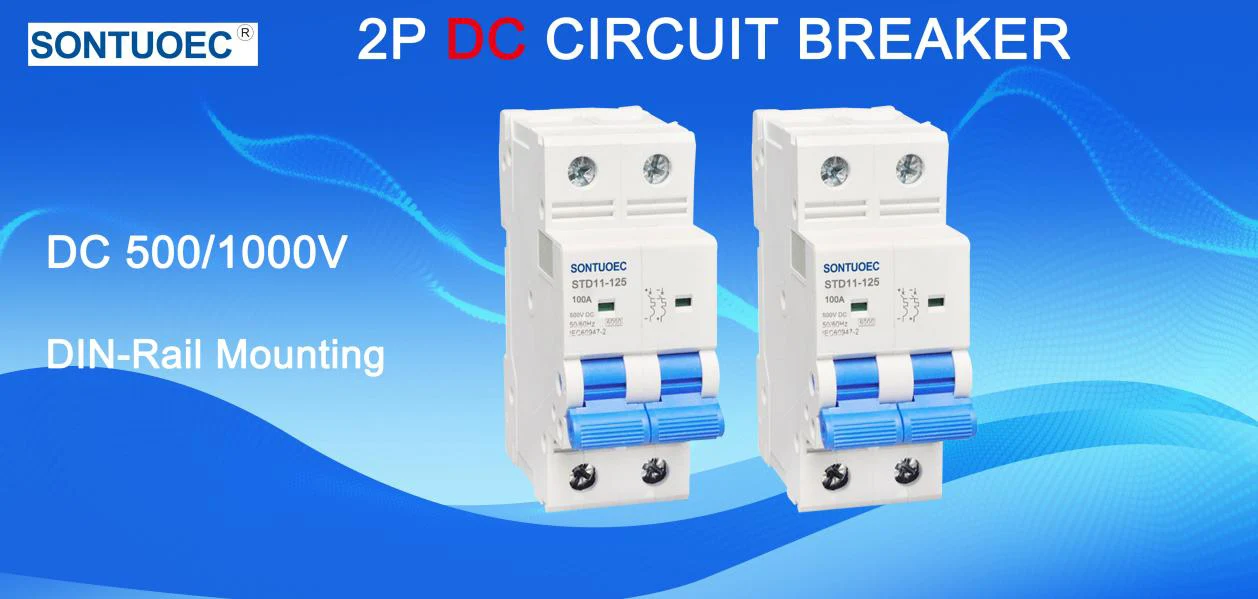

పోల్ |
1 పి, 2 పి, 3 పి, 4 పి |
ట్రిప్పింగ్ కర్వ్ |
బి, సి, డి |
రేట్ షార్ట్-సర్క్యూట్ సామర్థ్యం (ఐసిఎన్) |
3KA, 4.5KA, 6KA |
రేటెడ్ కరెంట్ (ఇన్) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125 ఎ |
రేటెడ్ వోల్టేజ్ |
DC 24,48,120,250,500,750,1000 |
అయస్కాంత విడుదలలు |
బి కర్వ్: 3in మరియు 5 అంగుళాల మధ్య సి కర్వ్: 5in మరియు 10in మధ్య D కర్వ్: 10in మరియు 14in మధ్య |
ఎలక్ట్రో-మెకానికల్ ఓర్పు |
6000 చక్రాలకు పైగా |
ఆపరేషన్ సూత్రం
DC MCB మినియేచర్ సర్క్యూట్ బ్రేకర్ యొక్క ఆపరేటింగ్ సూత్రం విద్యుత్ ప్రవాహం యొక్క ఉష్ణ మరియు విద్యుదయస్కాంత ప్రభావాలపై ఆధారపడి ఉంటుంది. నిరంతర ఓవర్కరెంట్ ఒక DC MCB ద్వారా ప్రవహించినప్పుడు, దాని అంతర్గత ద్విపద వంగడం ద్వారా వేడి చేయబడుతుంది మరియు విక్షేపం చెందుతుంది, ఇది యాంత్రిక గొళ్ళెం విడుదల చేస్తుంది మరియు సర్క్యూట్ను కత్తిరించుకుంటుంది. అదనంగా, షార్ట్ సర్క్యూట్ విషయంలో, కరెంట్ అకస్మాత్తుగా పెరుగుదల DC MCB యొక్క స్ట్రైకర్ కాయిల్ లేదా సోలేనోయిడ్తో సంబంధం ఉన్న ప్లంగర్కు ఎలక్ట్రోమెకానికల్గా స్థానభ్రంశం చెందడానికి కారణమవుతుంది, ఇది ట్రిప్ మెకానిజమ్ను సర్క్యూట్ను కత్తిరించడానికి ప్రేరేపిస్తుంది.
ప్రత్యేక ఆర్క్ ఆర్పివేయడం మరియు ప్రస్తుత పరిమితి వ్యవస్థ: DC MCB ఒక ప్రత్యేక ఆర్క్ ఆర్పివేయడం మరియు ప్రస్తుత పరిమితి వ్యవస్థను అవలంబిస్తుంది, ఇది DC పంపిణీ వ్యవస్థ యొక్క తప్పు ప్రవాహాన్ని త్వరగా విచ్ఛిన్నం చేయగలదు మరియు ARC యొక్క తరం మరియు వ్యాప్తిని నిరోధించగలదు.
అధిక సున్నితత్వం మరియు వేగవంతమైన ప్రతిస్పందన: DC MCB చిన్న లీకేజ్ ప్రవాహాలను గుర్తించగలదు మరియు సర్క్యూట్ను చాలా తక్కువ సమయంలో కత్తిరించగలదు, తక్షణ రక్షణను అందిస్తుంది.
పునర్వినియోగపరచదగినది: సాంప్రదాయిక ఫ్యూజ్ల మాదిరిగా కాకుండా, DC MCB ఒక ట్రిప్ తర్వాత మానవీయంగా లేదా స్వయంచాలకంగా రీసెట్ చేయవచ్చు, ఇది భర్తీ యొక్క అవసరాన్ని తొలగిస్తుంది.
బహుళ ప్రస్తుత రేటింగ్లు అందుబాటులో ఉన్నాయి: DC MCB లు వివిధ రకాల ప్రస్తుత రేటింగ్ స్పెసిఫికేషన్లలో లభిస్తాయి.
నాన్-ధ్రువణ మరియు ధ్రువణ: మార్కెట్లో DC MCB లను ప్రధానంగా ధ్రువణ మరియు ధ్రువపరచనిదిగా వర్గీకరించారు. ధ్రువణ DC MCB లు కనెక్ట్ చేసేటప్పుడు ప్రస్తుత దిశపై ప్రత్యేక శ్రద్ధ వహించాల్సిన అవసరం ఉంది, అయితే ధ్రువణేతర DC MCB లు ప్రస్తుత ప్రవాహం యొక్క దిశతో సంబంధం లేకుండా భద్రతా రక్షణను అందించగలవు.
డేటా సెంటర్లు, కాంతివిపీడన విద్యుత్ ఉత్పత్తి వ్యవస్థలు, శక్తి నిల్వ వ్యవస్థలు మరియు పైల్స్ వంటి DC శక్తి రక్షణ అవసరమయ్యే చోట DC MCB లు విస్తృతంగా ఉపయోగించబడతాయి. ముఖ్యంగా శక్తి నిల్వ మార్కెట్లో, ప్రస్తుత దిశ తరచుగా ద్వి-దిశాత్మక (ఛార్జ్/ఉత్సర్గ మోడ్), ధ్రువణేతర DC MCB లను ఉపయోగించడం అవసరం.
