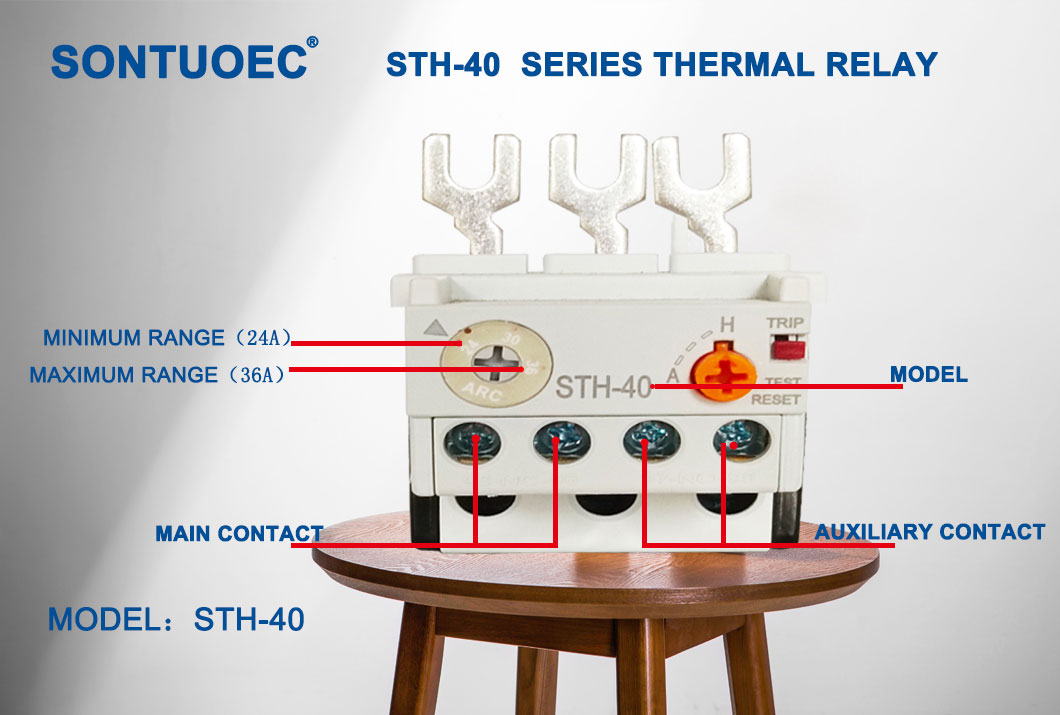

STH-40 సిరీస్ థర్మల్ ఓవర్లోడ్ రిలే

STH-40 సిరీస్ థర్మల్ ఓవర్‌లోడ్ రిలే AC 50/60 Hz యొక్క సర్క్యూట్‌కు అనుకూలంగా ఉంటుంది, ఇది 660V వరకు రేట్ కార్యాచరణ వోల్టేజ్. మరియు ఇది ఎసి మోటారుకు ఓవర్లోడ్ మరియు దశ-వైఫల్య రక్షణ యొక్క పనితీరును గ్రహించగలదు. ఈ ఉత్పత్తి GB14048.4, IEC60947-4-1 ప్రమాణానికి అనుగుణంగా ఉంటుంది.

మోడల్:STH-40

విచారణ పంపండి

ఉత్పత్తి వివరణ

ప్రధాన సాంకేతిక పరామితి:

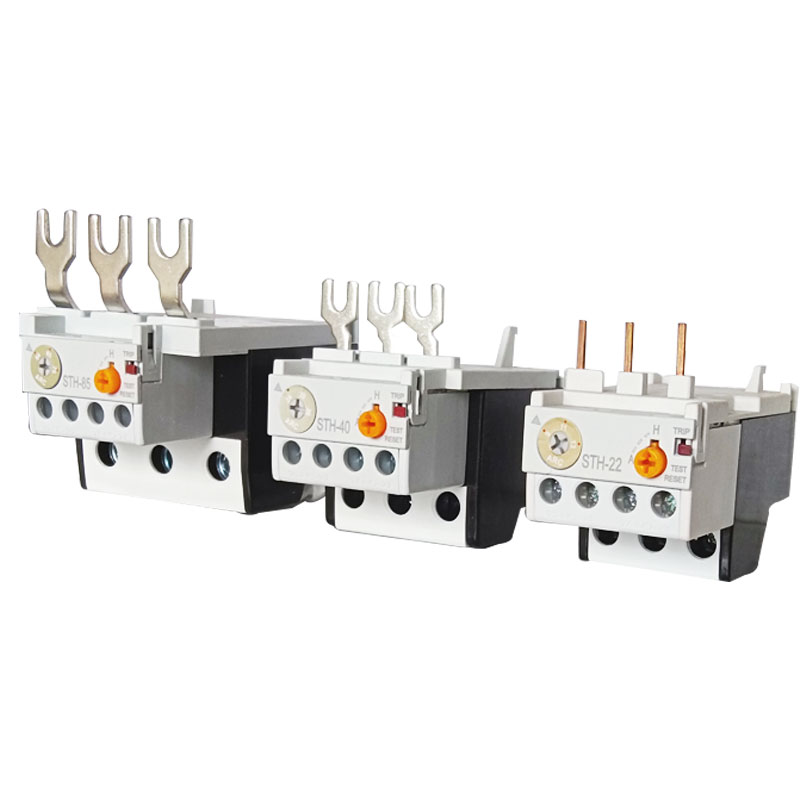

మోడల్	ప్రస్తుత	అనుకూలం కాంటాక్టర్లు
STH-22/3	0.4-63 ఎ	GMC-9 ~ 22
STH-22/3	0.63-1 ఎ	GMC-9 ~ 22
STH-22/3	1-1.6 ఎ	GMC-9 ~ 22
STH-22/3	1.6-2.5 ఎ	GMC-9 ~ 22
STH-22/3	2.5-4 ఎ	GMC-9 ~ 22
STH-22/3	4-6 ఎ	GMC-9 ~ 22
STH-22/3	5-8 ఎ	GMC-9 ~ 22
STH-22/3	6-9 ఎ	GMC-9 ~ 22
STH-22/3	7-10 ఎ	GMC-12 ~ 22
STH-22/3	9-13 ఎ	GMC-12 ~ 22
STH-22/3	12-18 ఎ	GMC-18 ~ 22
STH-22/3	16-22 ఎ	GMC-22

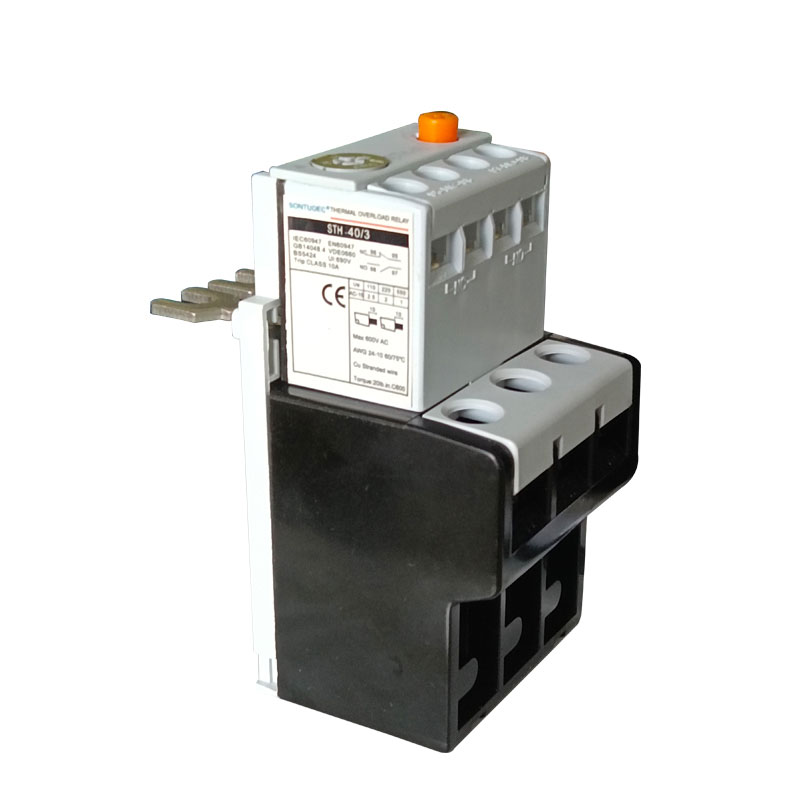

STH-40/3	18-26 ఎ	GMC-32 ~ 40
STH-40/3	24-36 ఎ	GMC-32 ~ 40
STH-40/3	28-40 ఎ	GMC-40

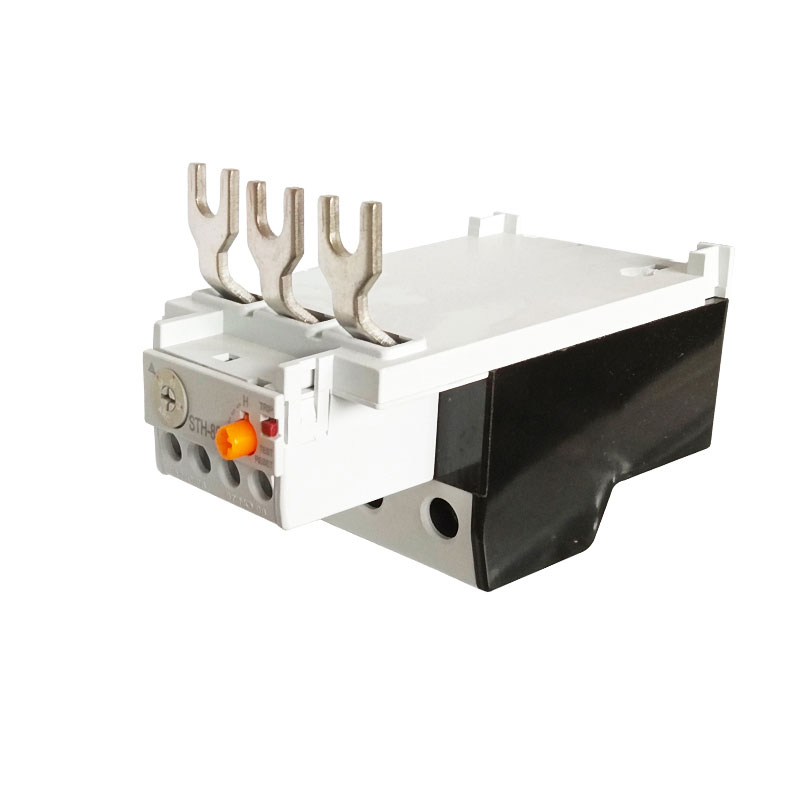

STH-85/3	34-50 ఎ	GMC-50 ~ 85
STH-85/3	45-65 ఎ	GMC-50 ~ 85
STH-85/3	54-75 ఎ	GMC-65 ~ 85
STH-85/3	63-85 ఎ	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

ప్రధాన విధులు

మోటారు రక్షణ: ఓవర్‌లోడ్ కారణంగా మోటారు దెబ్బతినకుండా నిరోధించడం థర్మల్ ఓవర్‌లోడ్ రిలే యొక్క ప్రధాన పని. మోటారు ఓవర్‌లోడ్ అయినప్పుడు, థర్మల్ ఓవర్‌లోడ్ రిలే వేడెక్కడం వల్ల మోటారు కాలిపోకుండా నిరోధించడానికి సమయానికి విద్యుత్ సరఫరాను తగ్గిస్తుంది.

విద్యుత్ లైన్ల రక్షణ: మోటారును రక్షించడంతో పాటు, థర్మల్ ఓవర్లోడ్ రిలే విద్యుత్ లైన్లను కూడా రక్షించగలదు. మోటారు ఓవర్‌లోడ్ అయినప్పుడు, దాని కరెంట్ పెరుగుతుంది, ఇది విద్యుత్ లైన్ల వేడెక్కడం మరియు కరగడానికి దారితీస్తుంది. ప్రస్తుత మార్పును గుర్తించడం ద్వారా, థర్మల్ ఓవర్‌లోడ్ రిలే విద్యుత్ లైన్ ఓవర్‌లోడ్ చేయబడిందో లేదో నిర్ణయిస్తుంది మరియు అవసరమైతే విద్యుత్ సరఫరాను తగ్గిస్తుంది.

విద్యుత్ వ్యవస్థ యొక్క భద్రతను మెరుగుపరచండి: థర్మల్ ఓవర్లోడ్ రిలే మోటారు మరియు విద్యుత్ లైన్ యొక్క నష్టాన్ని సమర్థవంతంగా నిరోధించగలదు, తద్వారా విద్యుత్ వ్యవస్థ యొక్క వైఫల్యం రేటును తగ్గిస్తుంది మరియు విద్యుత్ వ్యవస్థ యొక్క భద్రతను మెరుగుపరుస్తుంది.

ఆపరేషన్ సూత్రం

థర్మల్ ఓవర్లోడ్ రిలే యొక్క ఆపరేటింగ్ సూత్రం ప్రధానంగా ప్రస్తుత ఉష్ణ ప్రభావం మరియు బిమెటల్ యొక్క ఉష్ణోగ్రత సెన్సింగ్ లక్షణాలపై ఆధారపడి ఉంటుంది. మోటారులో ఓవర్‌లోడ్ సంభవించినప్పుడు, కరెంట్ పెరుగుతుంది, దీనివల్ల థర్మల్ ఓవర్లోడ్ రిలే యొక్క తాపన అంశంలో ఎక్కువ వేడి ఉత్పత్తి అవుతుంది. ఈ వేడి బిమెటల్ కు బదిలీ చేయబడుతుంది, ఇది వేడిచేసినప్పుడు వంగి ఉంటుంది, ఎందుకంటే ఇది సరళ విస్తరణ యొక్క గుణకాలలో పెద్ద తేడాలతో రెండు మిశ్రమాలతో తయారు చేయబడింది. బిమెటల్ కొంతవరకు వంగి ఉన్నప్పుడు, ఇది విద్యుదయస్కాంత కాయిల్‌ను శక్తివంతం చేయడానికి ప్రేరేపిస్తుంది, ఇది పరిచయాలను నడుపుతుంది మరియు మోటారు యొక్క విద్యుత్ సరఫరాను తగ్గిస్తుంది.

అప్లికేషన్ యొక్క పరిధి

థర్మల్ ఓవర్‌లోడ్ రిలే సాధారణంగా AC 50Hz, రేటెడ్ ఇన్సులేషన్ వోల్టేజ్ 660V మరియు 0.1 ~ 630A యొక్క ప్రస్తుత ఇన్సులేషన్ వోల్టేజ్ మరియు ప్రధానంగా మూడు-దశల AC మోటార్లు యొక్క ఓవర్లోడ్ మరియు దశ విరామ రక్షణ కోసం ఉపయోగించబడుతుంది. మోటారుకు సమగ్ర రక్షణను అందించడానికి అడాప్టెడ్ ఎసి కాంటాక్టర్‌తో స్టార్టర్‌ను రూపొందించడానికి కూడా దీనిని ఉపయోగించవచ్చు.

ఉత్పత్తి లక్షణాలు

సాధారణ నిర్మాణం: ఈ థర్మల్ ఓవర్లోడ్ రిలే సాధారణంగా సాపేక్షంగా సరళమైన నిర్మాణ రూపకల్పనను అవలంబిస్తుంది, ఇది వ్యవస్థాపించడం మరియు ఉపయోగించడం సులభం చేస్తుంది.

పూర్తి-ఫీచర్: ప్రాథమిక ఓవర్‌లోడ్ రక్షణ ఫంక్షన్‌తో పాటు, ఇది దశ విరామం రక్షణ మరియు ఉష్ణోగ్రత పరిహారం యొక్క విధులను కూడా కలిగి ఉంది.

తక్కువ ఖర్చు: ఇతర మోటారు రక్షణ పరికరాలతో పోలిస్తే, థర్మల్ ఓవర్లోడ్ రిలే ధర చాలా తక్కువగా ఉంటుంది, ఇది వినియోగదారుల కొనుగోలు వ్యయాన్ని తగ్గిస్తుంది.

స్థిరమైన ఆపరేషన్ పనితీరు: ఇది బిమెటల్ ను సున్నితమైన అంశంగా అవలంబిస్తుంది కాబట్టి, దాని ఆపరేషన్ పనితీరు స్థిరంగా మరియు నమ్మదగినది.
