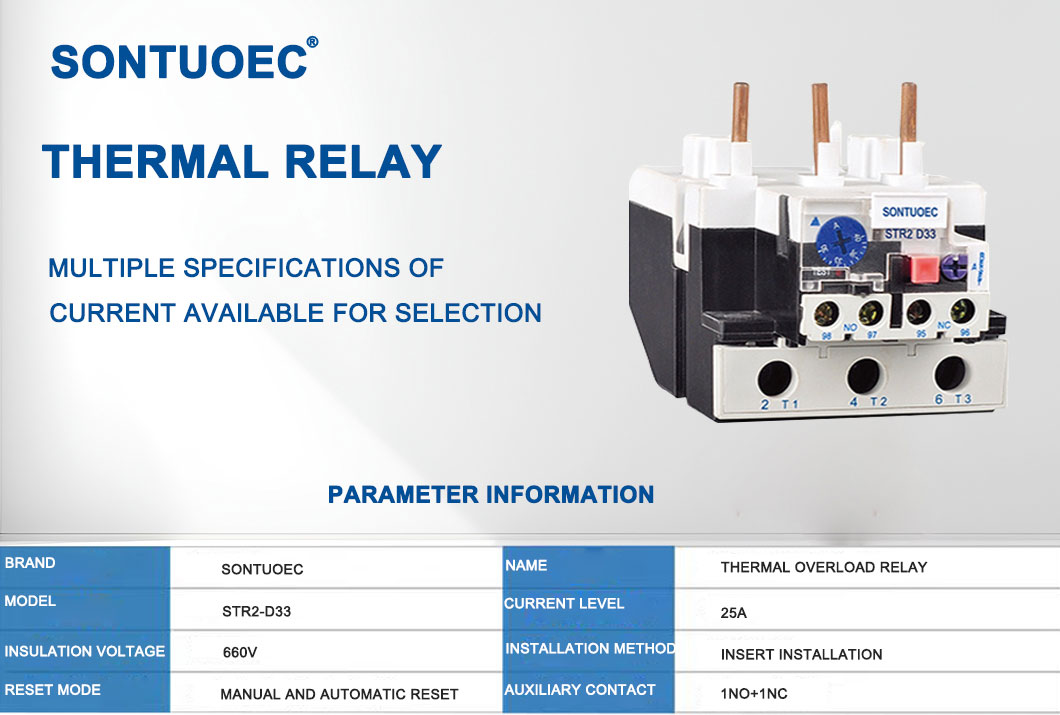

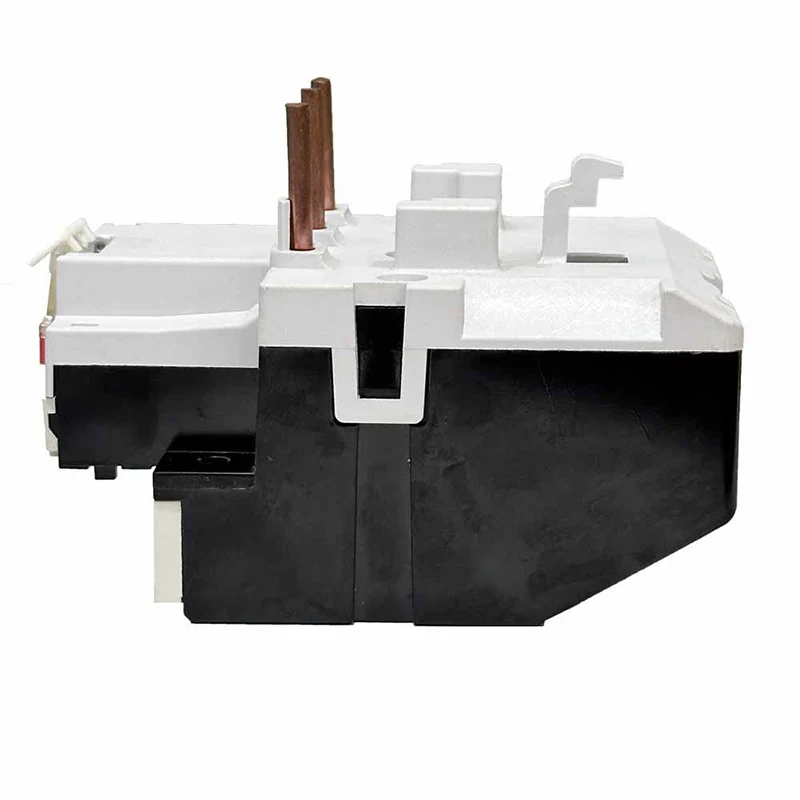

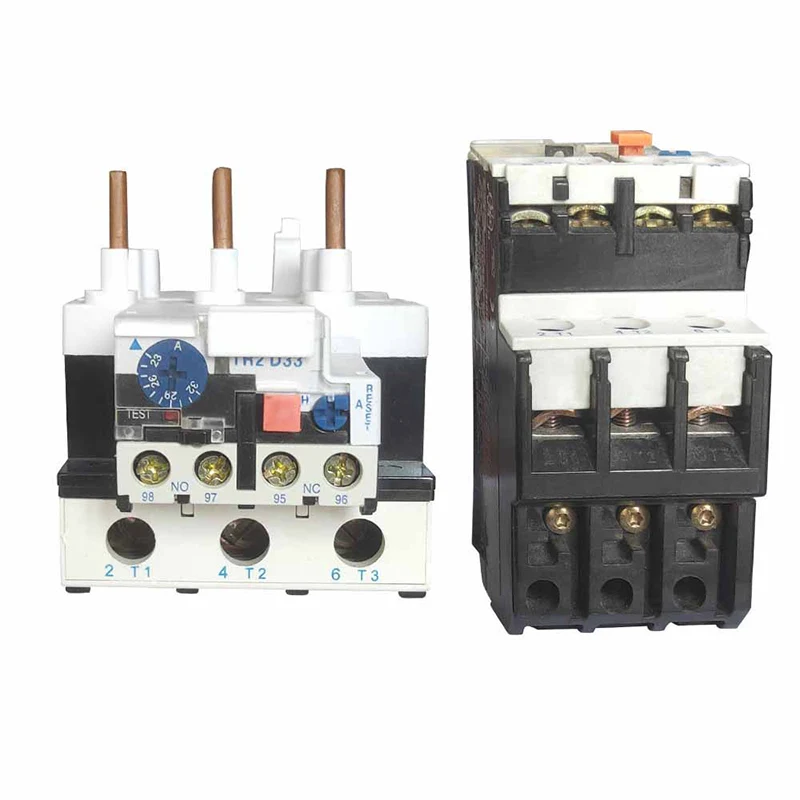

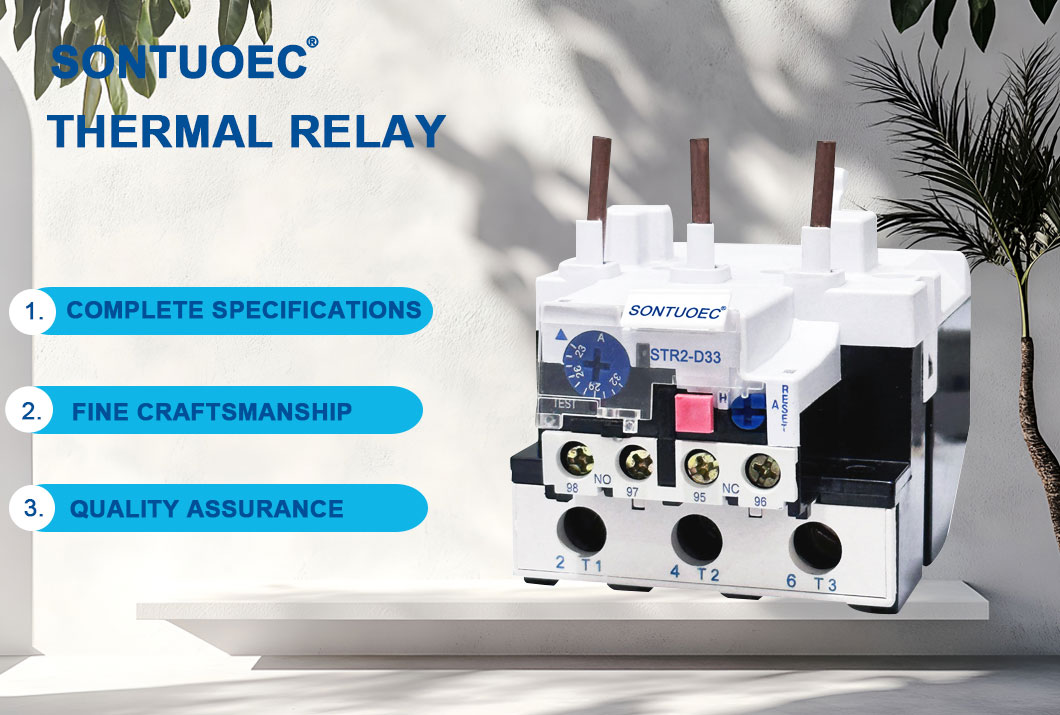

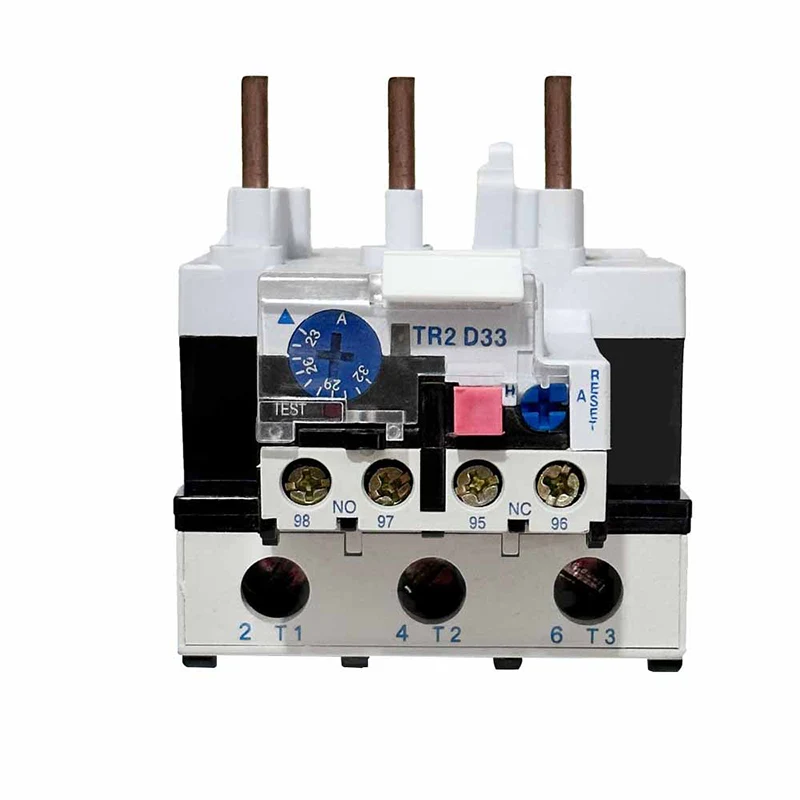

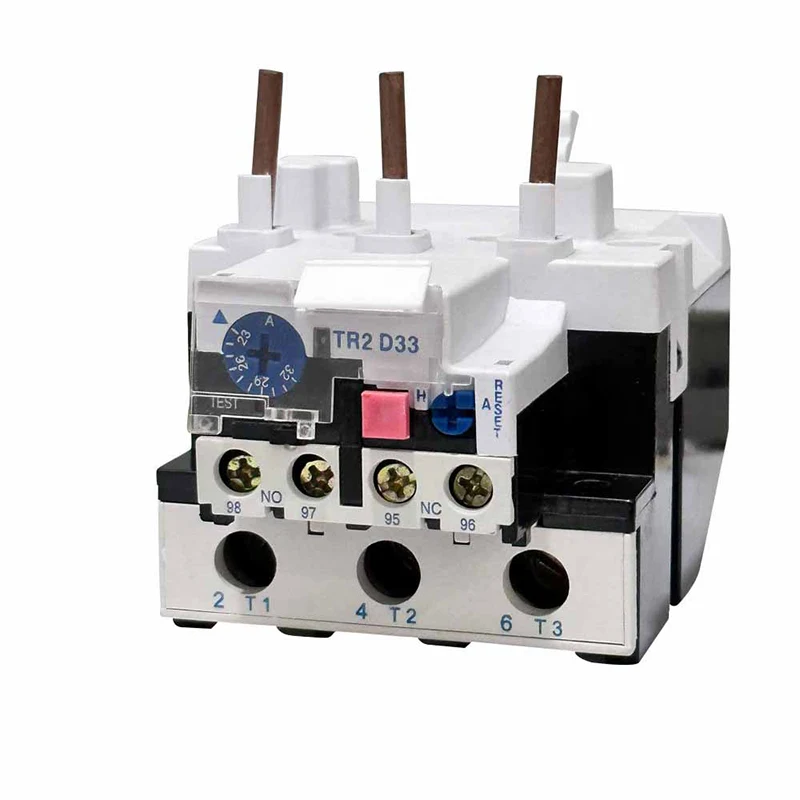

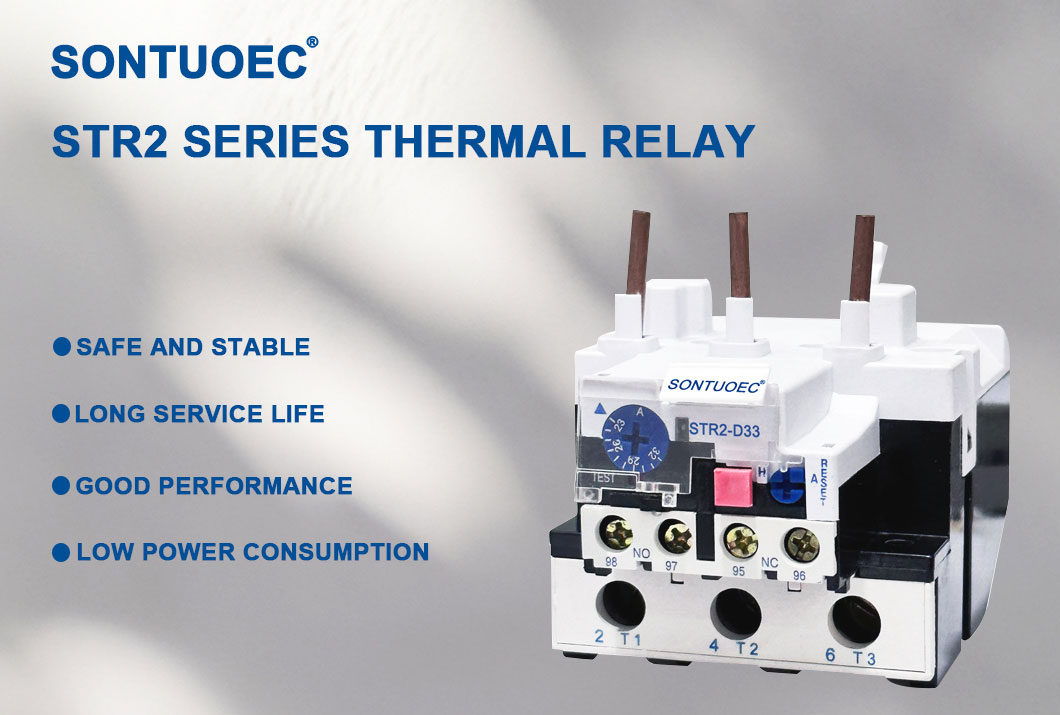

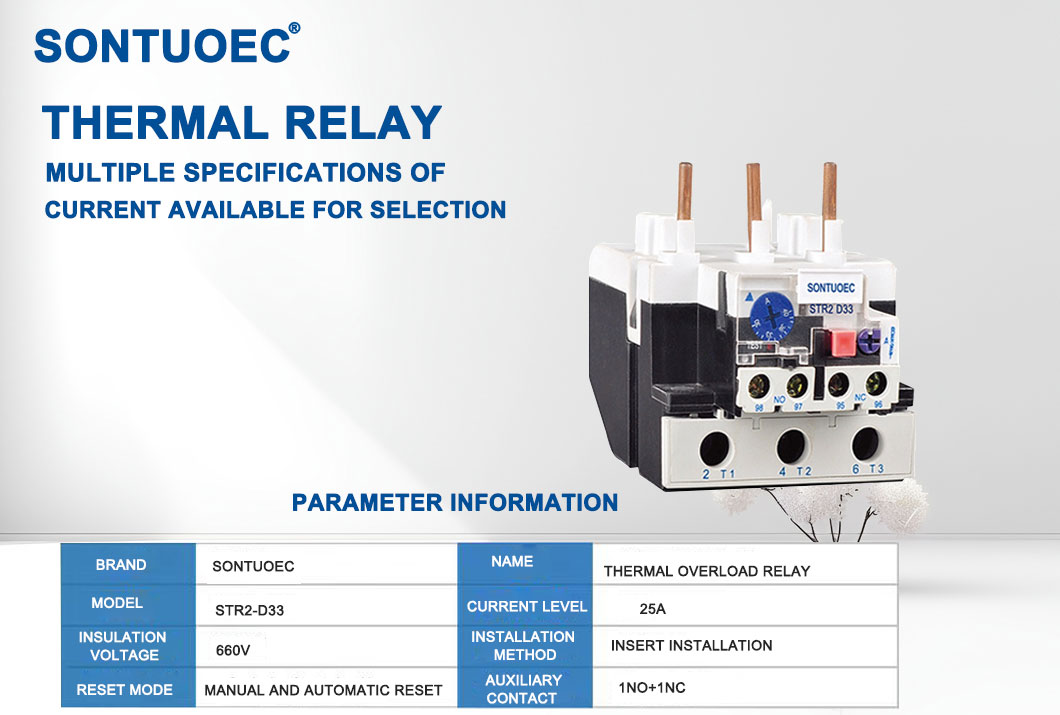

STR2-D33 థర్మల్ ఓవర్లోడ్ రిలే

STR2-D33 థర్మల్ ఓవర్‌లోడ్ రిలేస్ ఎలక్ట్రిక్ కరెంట్ యొక్క థర్మల్ ఎఫెక్ట్ సూత్రంపై పని చేస్తుంది. మోటారు ఓవర్‌లోడ్ అయినప్పుడు, దాని ప్రస్తుత పెరుగుతుంది, దీనివల్ల థర్మల్ ఓవర్‌లోడ్ రిలే లోపల తాపన మూలకం వేడెక్కుతుంది. ఈ వేడి బిమెటల్ కు బదిలీ చేయబడుతుంది, ఇది ఉష్ణ విస్తరణ యొక్క వేర్వేరు గుణకాలతో రెండు లోహాలతో తయారు చేయబడింది, కాబట్టి ఇది వేడిచేసినప్పుడు వంగి ఉంటుంది. బెండింగ్ ఒక నిర్దిష్ట బిందువుకు చేరుకున్నప్పుడు, ఇది యాంత్రిక పరికరాన్ని ప్రేరేపిస్తుంది, సాధారణంగా ఒక పరిచయం, ఇది మోటారుకు విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేస్తుంది, తద్వారా అది నష్టం నుండి కాపాడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లక్షణాలు:

ఉత్పత్తి పేరు	థర్మల్ ఓవర్లోడ్ రిలే
మోడల్	ST2-D33
పదార్థం	ప్లాస్టిక్, ఎలక్ట్రానిక్ భాగాలు
థర్మల్ సంప్రదించండి	1NO+1NC
థర్మల్ రిలేరేటెడ్ కరెంట్	23 ఎ -93 ఎ	Pls కరెంట్‌ను గమనించండి పరిధి

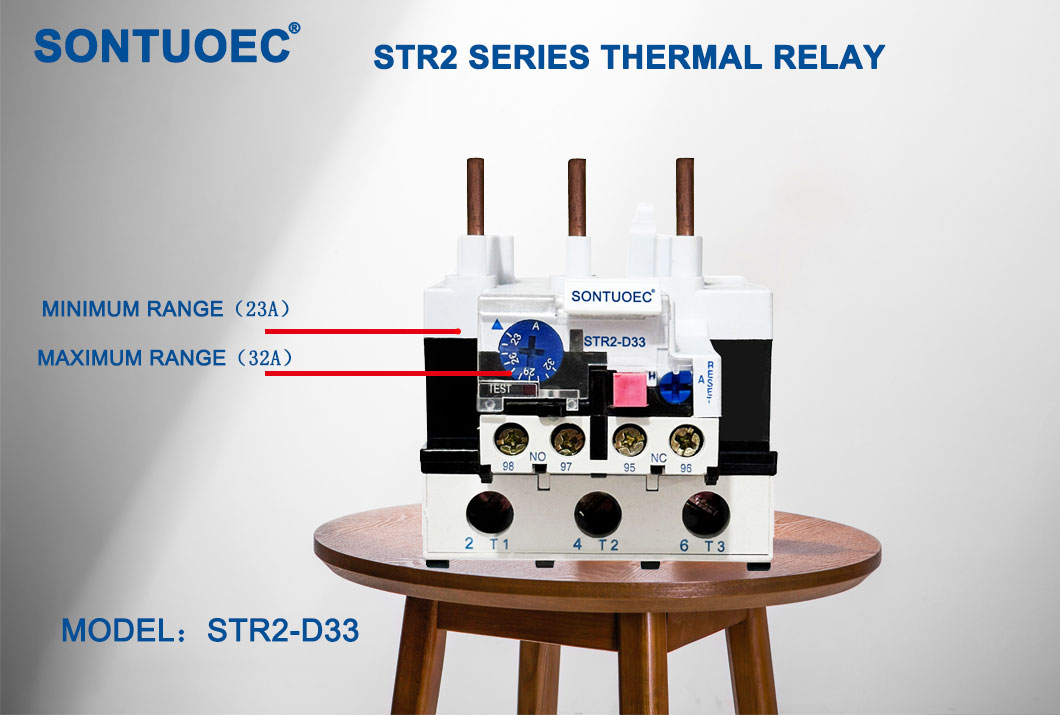

Str2-93	సర్దుబాటు ప్రస్తుత పరిధి (ఎ) సెట్టింగ్ పరిధి	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
ఫ్రీక్వెన్సీ	660 వి
ట్రిప్పింగ్ క్లాస్	50/60Hz
రంగు	చిత్రం చూపినట్లు

ప్రధాన సాంకేతిక పారామితులు

మోడల్	రేటెడ్ కరెంట్	లేదు.	సెట్టింగ్ పరిధి (ఎ)	కాంటాక్టర్ కోసం
STR2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

ప్రధాన విధులు

ఓవర్‌లోడ్ రక్షణ: మోటారు యొక్క లోడ్ దాని రేట్ విలువను మించినప్పుడు, మోటారు వేడెక్కడం మరియు నష్టం జరగకుండా నిరోధించడానికి థర్మల్ ఓవర్‌లోడ్ రిలే విద్యుత్ సరఫరాను తగ్గిస్తుంది.

ఓవర్ హీట్ ప్రొటెక్షన్: మోటారు కొన్ని కారణాల వల్ల వేడెక్కుతుంటే (ఉదా. అధిక పరిసర ఉష్ణోగ్రత లేదా తక్కువ ఉష్ణ వెదజల్లడం), థర్మల్ ఓవర్లోడ్ రిలే విద్యుత్ సరఫరాను కూడా తగ్గిస్తుంది.

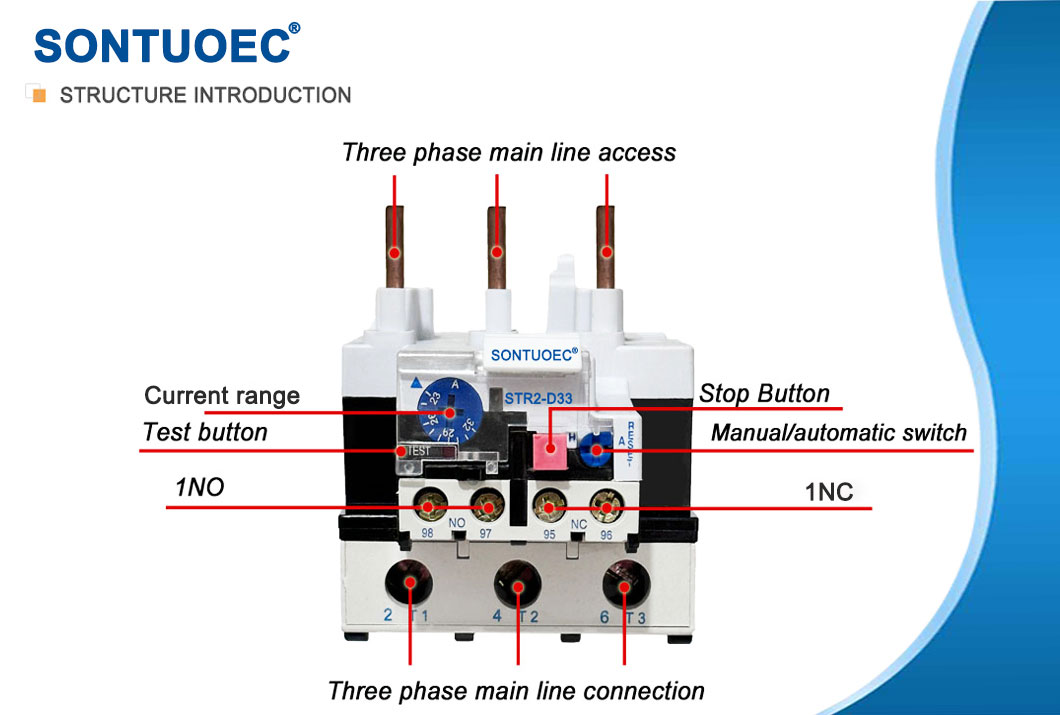

సూచిక ఫంక్షన్: చాలా థర్మల్ ఓవర్‌లోడ్ రిలేలు సూచిక ఫంక్షన్‌ను కలిగి ఉంటాయి, ఇది మోటారు ఓవర్‌లోడ్ లేదా వేడెక్కినప్పుడు స్థితిని సూచిస్తుంది లేదా మారుస్తుంది, తద్వారా ఆపరేటర్ సకాలంలో చర్యలు తీసుకోవచ్చు మరియు చర్యలు తీసుకోవచ్చు.

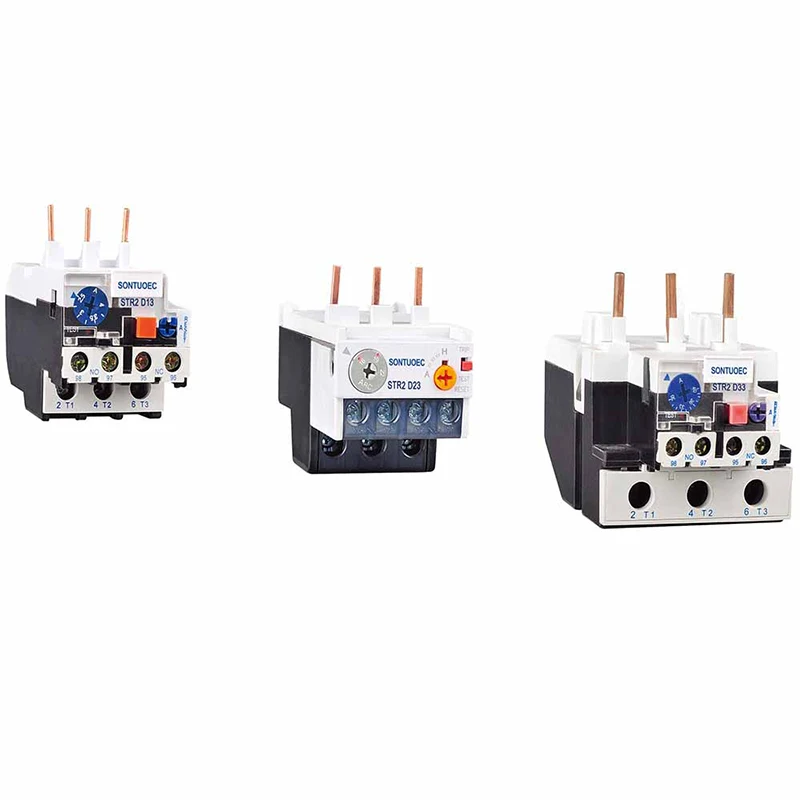

ఆటో రిలే STR2-D సిరీస్ థర్మల్ ఓవర్‌లోడ్ రిలేను 50/60 Hz, రేట్ ఇన్సులేషన్ వోల్టేజ్ 660 V, రేట్ చేసిన ప్రస్తుత 0.1-93a, దశ విరామాన్ని రక్షించడానికి రేట్ చేసిన ప్రస్తుత 0.1-93a, ఎలక్ట్రిక్ మోటారు ఓవర్‌లోడ్ అయినప్పుడు, రిలే వేర్వేరు యంత్రాంగాన్ని కలిగి ఉన్నప్పుడు మరియు ఉష్ణోగ్రత పరిహారం ST1 సిరీస్ ఎసిలో మునిగిపోతుంది, ఇది చాలా అధునాతన థర్మల్ రిలేలో ఉంది. 60947-1.

అప్లికేషన్ దృశ్యాలు

థర్మల్ ఓవర్‌లోడ్ రిలేలు వివిధ రకాల పారిశ్రామిక మరియు వాణిజ్య వాతావరణాలలో విస్తృతంగా ఉపయోగించబడతాయి, ముఖ్యంగా ఎలక్ట్రిక్ మోటారు డ్రైవ్‌లు అవసరమయ్యే పరికరాలలో. ఉదాహరణకు, ఓవర్‌లోడ్ లేదా వేడెక్కడం స్థితిలో ఉంటే అటువంటి పరికరాలను సురక్షితంగా మూసివేయవచ్చని నిర్ధారించడానికి వాటిని పంపులు, కంప్రెషర్లు, అభిమానులు, కన్వేయర్‌లు మరియు అనేక ఇతర యాంత్రిక పరికరాలలో ఉపయోగిస్తారు.

ఎంపిక మరియు సంస్థాపన

థర్మల్ ఓవర్లోడ్ రిలేను ఎన్నుకునేటప్పుడు, మోటారు యొక్క పవర్ రేటింగ్, ఆపరేటింగ్ ఎన్విరాన్మెంట్ మరియు లోడ్ లక్షణాలు వంటి అంశాలను పరిగణించాల్సిన అవసరం ఉంది. థర్మల్ ఓవర్‌లోడ్ రిలే యొక్క రేట్ ప్రవాహం మోటారు యొక్క రేటెడ్ కరెంట్‌తో సరిపోలుతుందని మరియు దీనికి తగిన ఓవర్‌లోడ్ మరియు ఓవర్‌హీట్ రక్షణ లక్షణాలు ఉన్నాయని నిర్ధారించుకోవడం కూడా అవసరం.

థర్మల్ ఓవర్‌లోడ్ రిలేను ఇన్‌స్టాల్ చేసేటప్పుడు, మీరు తయారీదారు యొక్క మార్గదర్శకాలను అనుసరించాలి మరియు ఇది మోటారు యొక్క శక్తి మరియు నియంత్రణ సర్క్యూట్‌లకు సరిగ్గా అనుసంధానించబడిందని నిర్ధారించుకోవాలి. అదనంగా, సరైన ఆపరేషన్ మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారించడానికి థర్మల్ ఓవర్‌లోడ్ రిలేలను క్రమం తప్పకుండా తనిఖీ చేయాలి మరియు నిర్వహించాలి.
