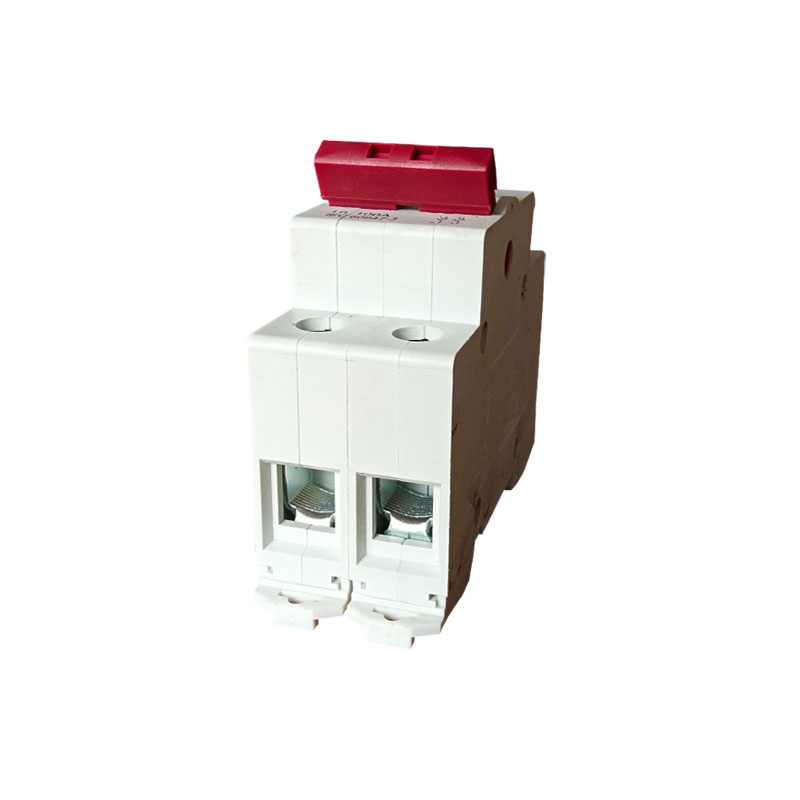

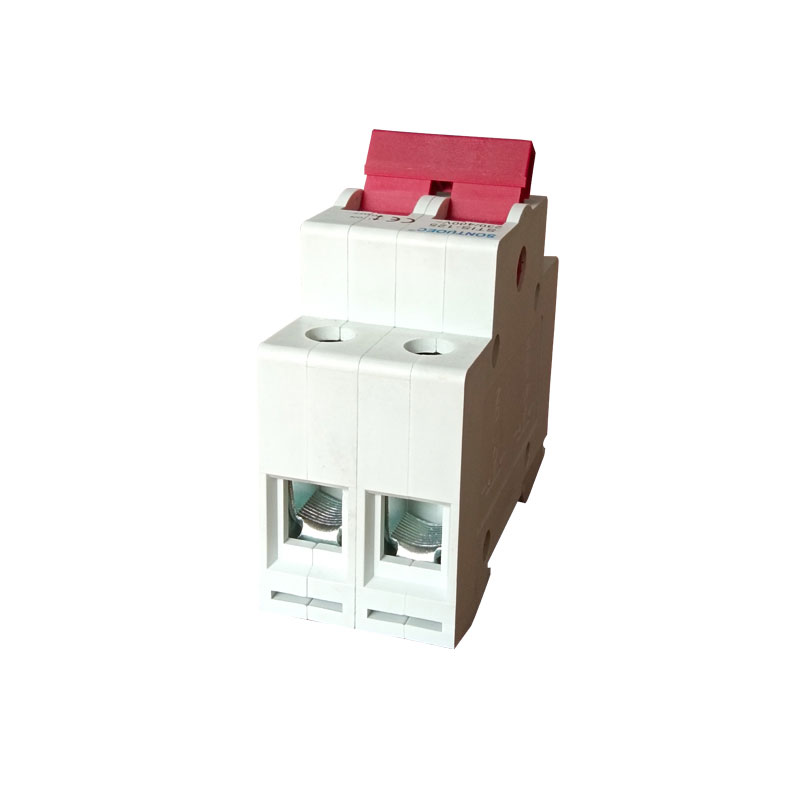

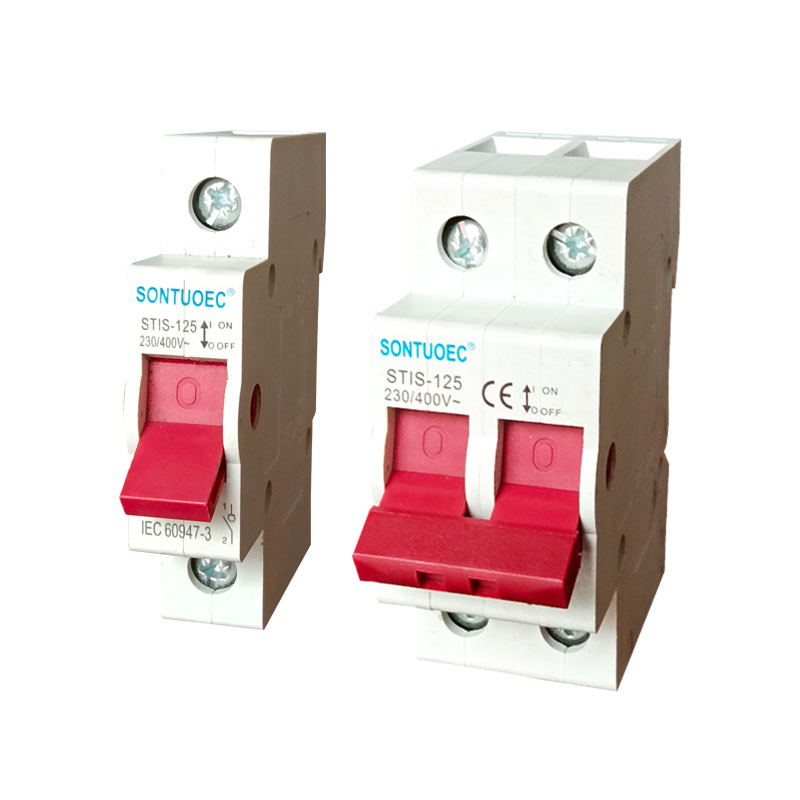

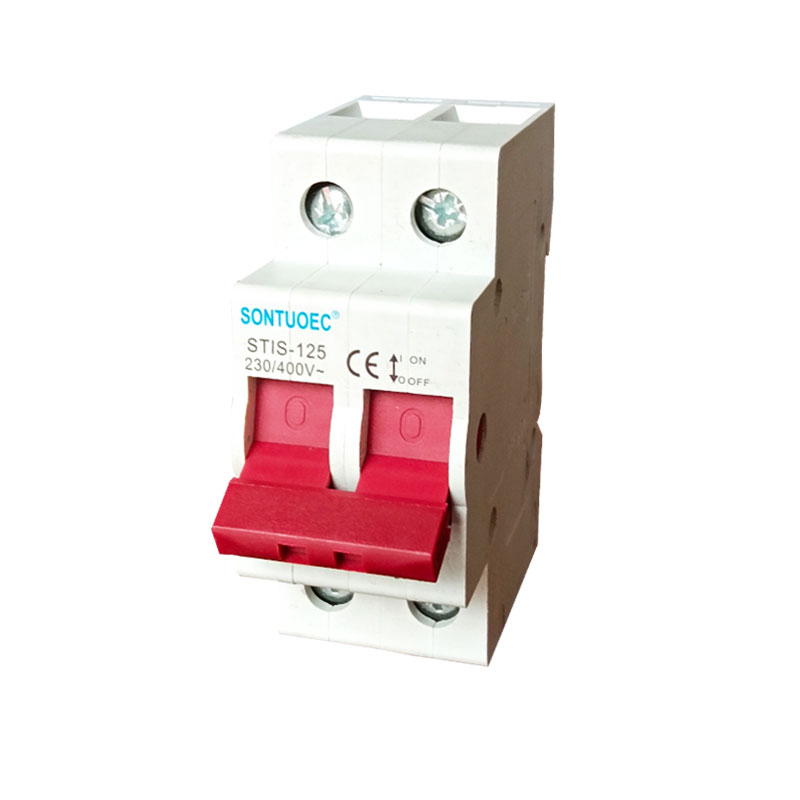

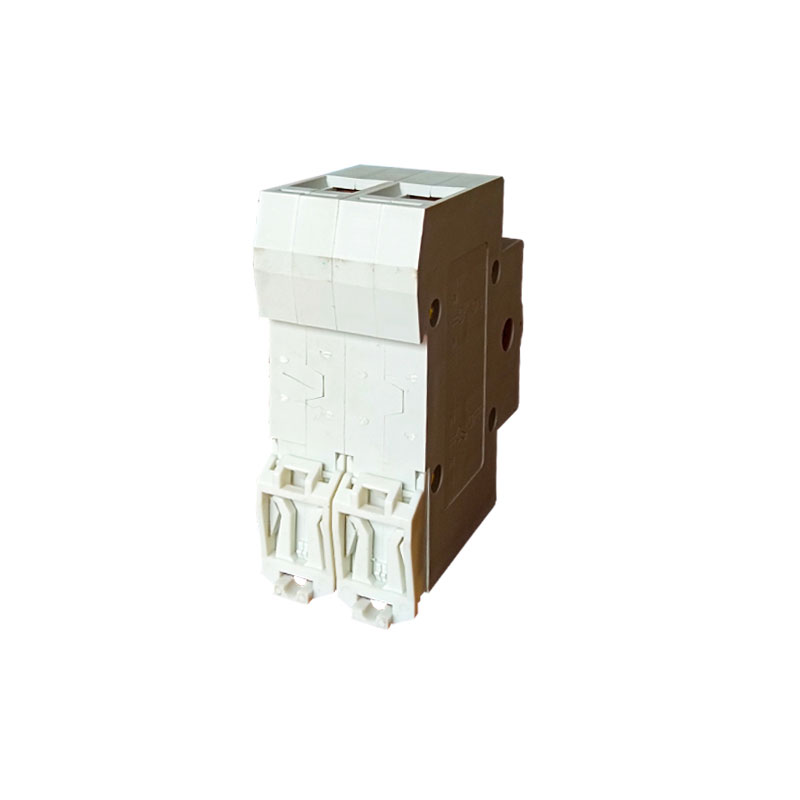

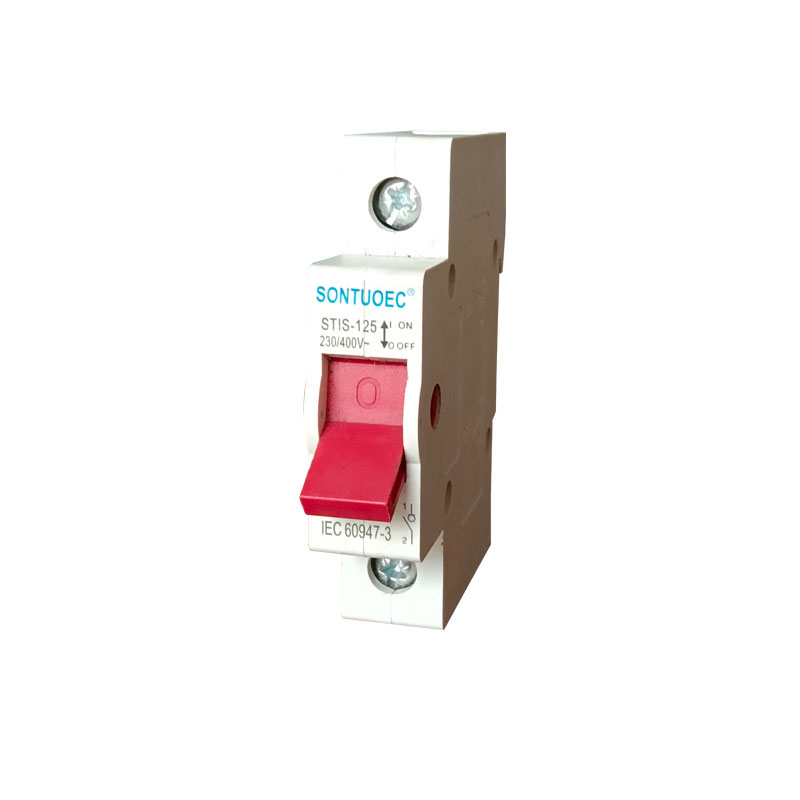

STIS-125 ఐసోలేటర్ స్విచ్

STIS-125 ఐసోలేటర్ స్విచ్ ఎలక్ట్రికల్ సిస్టమ్స్‌లో సర్క్యూట్‌లను వేరుచేయడానికి, సెక్షనలైజ్ చేయడానికి లేదా కనెక్ట్ చేయడానికి ఉపయోగించే స్విచ్‌లు ప్రత్యేకంగా రూపొందించబడ్డాయి. ఇది సాధారణంగా లోడ్ ప్రవాహాలను విచ్ఛిన్నం చేసే సామర్థ్యాన్ని కలిగి ఉండదు, కానీ లోడ్ లేదా చాలా తక్కువ కరెంట్ లేని చోట సర్క్యూట్లను సురక్షితంగా విభజించి మూసివేయవచ్చు. డిస్‌కనెక్ట్ స్విచ్ యొక్క ప్రాధమిక పని ఏమిటంటే, ఎలక్ట్రికల్ పరికరాలను సర్వీస్ చేస్తున్నప్పుడు లేదా తనిఖీ చేస్తున్నప్పుడు సిబ్బంది ద్వారా సురక్షితంగా యాక్సెస్ చేయవచ్చని నిర్ధారించడానికి డిస్‌కనెక్ట్ యొక్క కనిపించే అంశాన్ని అందించడం.

మోడల్:STIS-125

విచారణ పంపండి

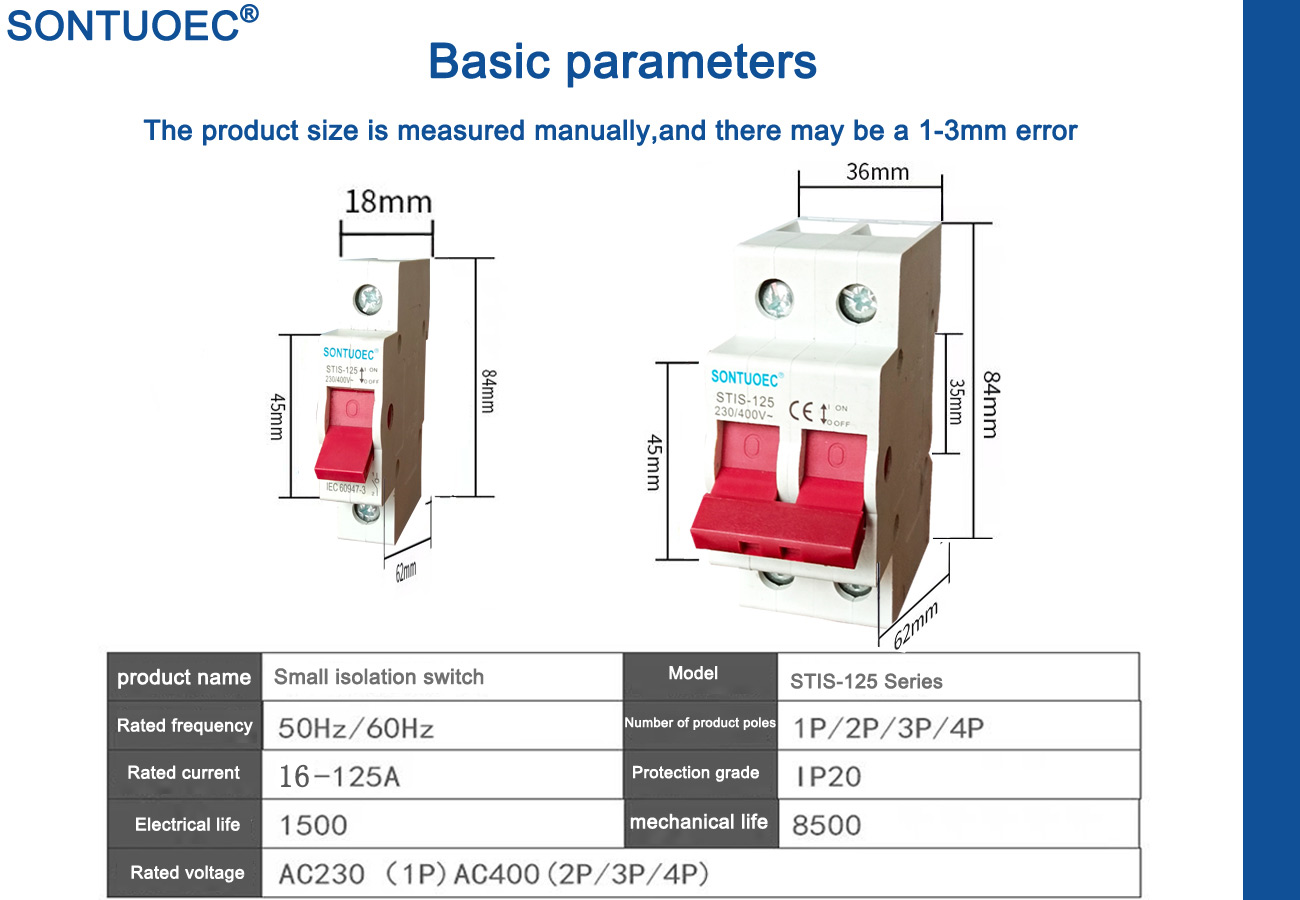

ఉత్పత్తి వివరణ

ఉత్పత్తి పేరు	STIS-125 ఐసోలేటర్ స్విచ్
పోల్	1 పి 2 పి 3 పి 4 పి
రేట్ ప్రస్తుత	16 ఎ, 20 ఎ, 25 ఎ, 40 ఎ, 63 ఎ, 80 ఎ, 100 ఎ, 125 ఎ
రేట్ వోల్టేజ్	1 పి: ఎసి 230 వి 2 పి, 3 పి 4 పి: ఎసి 400 వి
ఇన్సులేషన్ వోల్టేజ్ Ui	690 వి
రేట్ ప్రేరణ వోల్టేజ్ (1.2/50) UIMP ని తట్టుకుంటుంది	6 కెవి
చిన్న రేట్ సర్క్యూట్ ప్రస్తుత ICW ని తట్టుకుంటుంది	12LE/1S
చిన్న రేట్ సర్క్యూట్ మేకింగ్ సామర్థ్యం ICM	20le/0.1 సె
రేట్ మేకింగ్ మరియు బ్రేకింగ్ సామర్థ్యం	3ie, 1.05ue, cosφ = 0.8
వర్గాన్ని ఉపయోగించండి	ఎసి -21 బి, ఎసి -22 ఎ
విద్యుత్ జీవితం	1500
యాంత్రిక జీవితం	8500
కాలుష్యం డిగ్రీ	3
నిల్వ ఉష్ణోగ్రత	-35ºC ~ +70ºC
సంస్థాపన ఎత్తు	<2000 మీ
గరిష్టంగా వైరింగ్ సామర్థ్యం (NM²)	16 (20 ఎ ~ 63 ఎ) 50 (80 ఎ ~ 125 ఎ)
గరిష్టంగా టార్క్ పరిమితి	2.0 (20 ఎ ~ 63 ఎ) 3.5 (80 ఎ ~ 125 ఎ)

నిర్మాణం మరియు లక్షణాలు

1.స్ట్రక్చర్:

STIS-125 ఐసోలేటర్ స్విచ్ వివిధ రకాల కాన్ఫిగరేషన్లలో లభిస్తుంది, కాని సాధారణంగా స్థిర పరిచయం మరియు కదిలే పరిచయం ఉంటుంది. ఆపరేటింగ్ మెకానిజం (ఉదా. హ్యాండిల్, మోటారు, మొదలైనవి) ద్వారా, సర్క్యూట్‌ను తెరవడానికి లేదా మూసివేయడానికి పరిచయాన్ని తరలించవచ్చు.

2. ఫీచర్స్:

అధిక ఇన్సులేటింగ్ లక్షణాలు: డిస్‌కనెక్ట్ స్విచ్‌ల యొక్క పరిచయాలు, ఇన్సులేటర్లు మరియు హౌసింగ్‌లు వంటి భాగాలు సాధారణంగా అధిక ఇన్సులేటింగ్ పదార్థాలతో తయారు చేయబడతాయి, సర్క్యూట్ మరియు భూమి మధ్య ఇన్సులేషన్ నిరోధకత డిస్‌కనెక్ట్ చేయబడిన స్థితిలో తగినంతగా ఉండేలా చేస్తుంది.

స్పష్టమైన డిస్కనెక్షన్ పాయింట్: STIS-125 సిరీస్ ఐసోలేటర్ స్విచ్ డిస్‌కనెక్ట్ చేయబడిన స్థితిలో ఉన్నప్పుడు, దాని పరిచయాల మధ్య అంతరం స్పష్టమైన డిస్కనెక్షన్ పాయింట్‌ను అందించేంత పెద్దది, ఇది సిబ్బందికి సర్క్యూట్ యొక్క స్థితిని గుర్తించడం సులభం చేస్తుంది.

ఆపరేషన్ సౌలభ్యం: సిరీస్ డిస్‌కనెక్టర్లు సాధారణంగా సులభంగా ఆపరేట్ చేయగల యంత్రాంగంతో రూపొందించబడ్డాయి, ఇది సిబ్బందిని సర్క్యూట్‌ను సులభంగా తెరవడానికి లేదా మూసివేయడానికి అనుమతిస్తుంది.

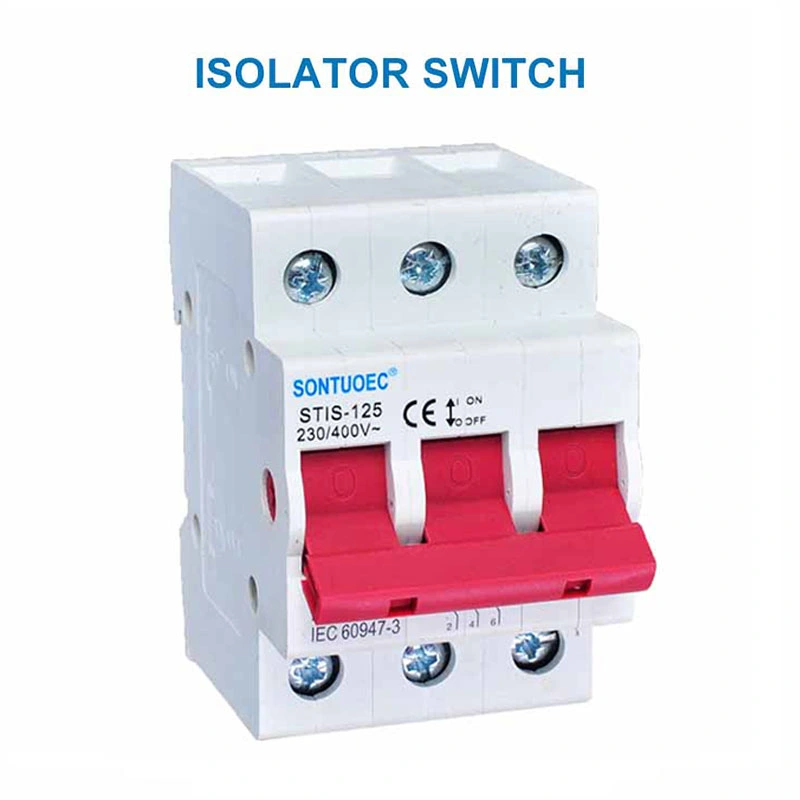

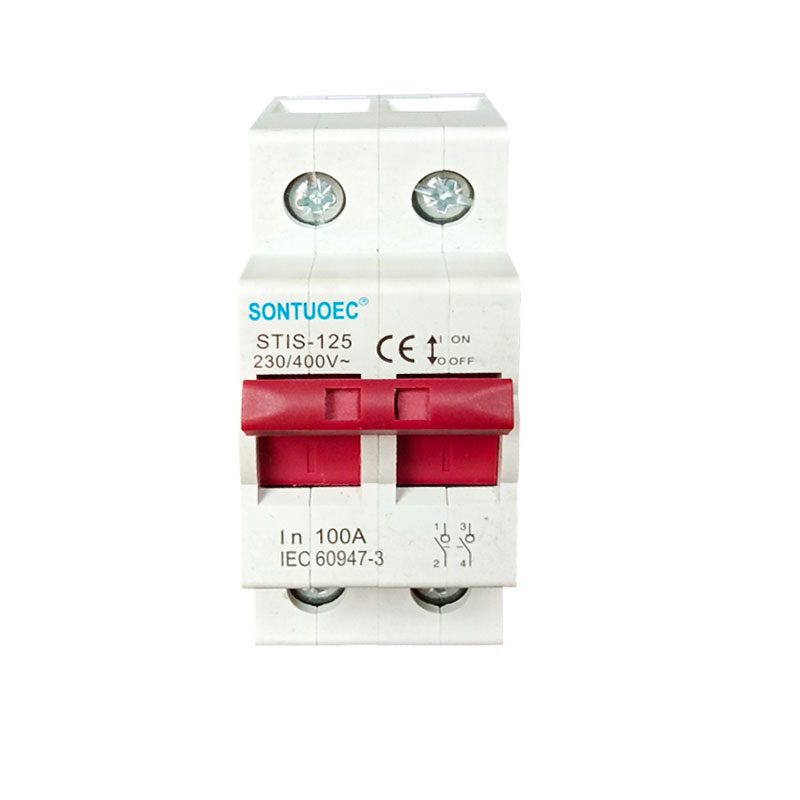

STIS-125 Isolator Switch

అప్లికేషన్ దృశ్యాలు

సిరీస్ డిస్‌కనెక్టర్లు వివిధ విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, వీటితో సహా: పవర్ సిస్టమ్: పవర్ ప్లాంట్లు, సబ్‌స్టేషన్లు మరియు ఇతర విద్యుత్ వ్యవస్థలలో, సిరీస్ డిస్‌కనెక్టర్లు అధిక-వోల్టేజ్ సర్క్యూట్‌లను వేరుచేయడానికి, విభాగం చేయడానికి లేదా కనెక్ట్ చేయడానికి ఉపయోగిస్తారు. ఇతర భవన నిర్మాణ వ్యవస్థలు, డిస్‌కనెక్ట్ స్విచ్‌ల శ్రేణి సాధారణంగా పంపిణీ పెట్టెలో వ్యవస్థాపించబడుతుంది, ఇది సర్క్యూట్ యొక్క ఆన్-ఆఫ్‌ను నియంత్రించడానికి ఉపయోగిస్తారు.

ఎంపిక మరియు ఉపయోగం కోసం జాగ్రత్తలు

1.సెలెక్షన్:

STIS-125 సిరీస్ ఐసోలేటర్ స్విచ్‌ను ఎన్నుకునేటప్పుడు, మీరు సర్క్యూట్ యొక్క రేటెడ్ వోల్టేజ్ మరియు రేటెడ్ కరెంట్, ఉపయోగ వాతావరణం (ఉదా., ఇండోర్, అవుట్డోర్, పేలుడు-ప్రూఫ్ మొదలైనవి), అలాగే ఆపరేషన్ మోడ్ (ఉదా., మాన్యువల్, మోటరైజ్డ్, మొదలైనవి) మరియు ఇతర అంశాలను పరిగణించాలి.

2. ఉపయోగం కోసం ప్రికేషన్స్:

డిస్‌కనెక్టింగ్ స్విచ్‌ను ఆపరేట్ చేయడానికి ముందు, సర్క్యూట్ డిస్‌కనెక్ట్ చేయబడిందని లేదా నో-లోడ్ స్థితిలో ఉందని నిర్ధారించుకోండి.

ఆపరేషన్ సమయంలో, సంబంధిత విద్యుత్ భద్రతా నిబంధనలు మరియు ఆపరేటింగ్ విధానాలను గమనించండి.

డిస్‌కనెక్టింగ్ స్విచ్‌ను దాని సాధారణ ఆపరేషన్ మరియు భద్రతను నిర్ధారించడానికి క్రమం తప్పకుండా పరిశీలించండి మరియు నిర్వహించండి.
