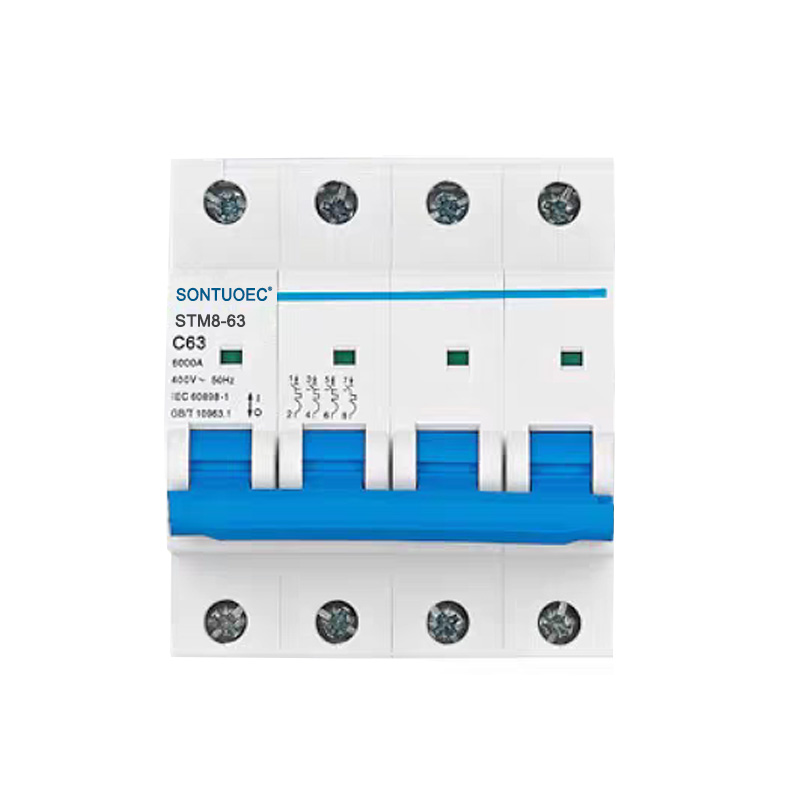

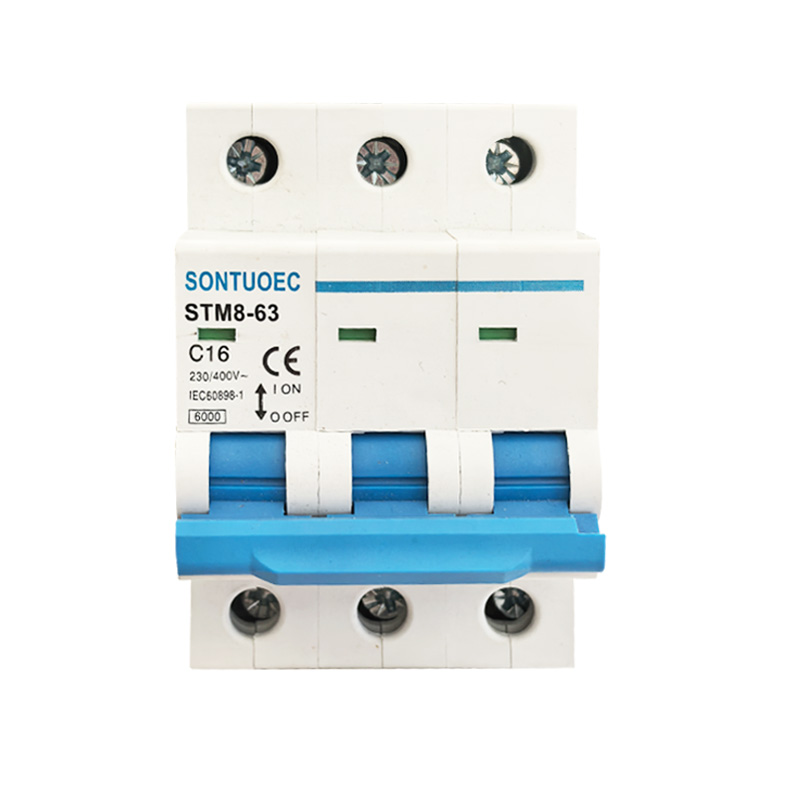

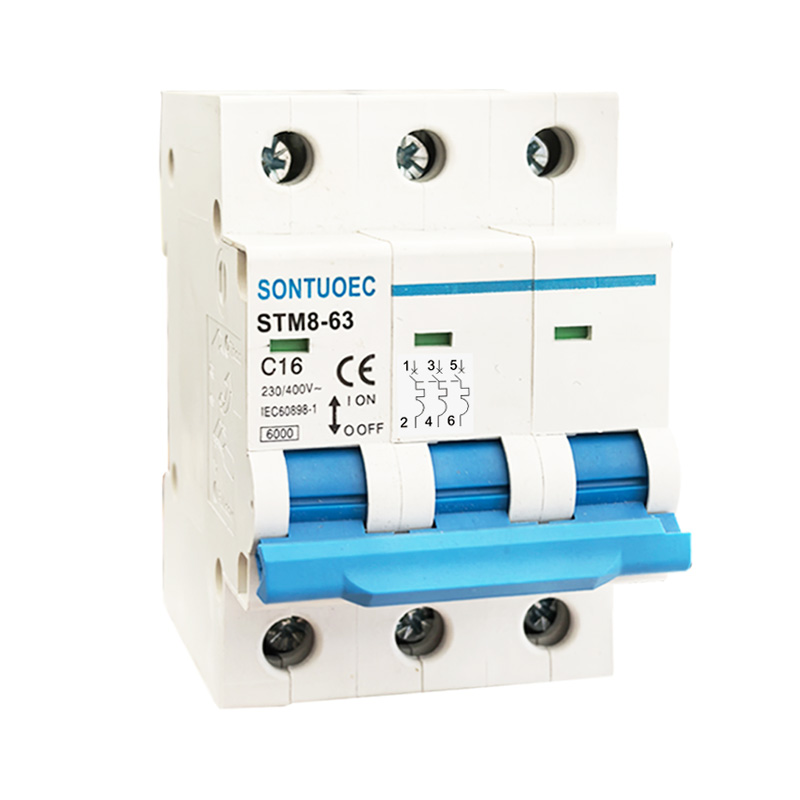

STM8-63 మినియేచర్ సర్క్యూట్ బ్రేకర్ 6KA 1P 2P 3P 4P 16A 230/400V

వివిధ చిన్న ఎలక్ట్రికల్ ఉపకరణాల ఉత్పత్తిలో ప్రత్యేకత కలిగిన చైనీస్ సరఫరాదారులు/తయారీదారులలో సోంటూయోక్ ఒకటి, STM8-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్ 6KA 1P 2P 3P 4P 16A 230/400V నిర్మాణం యొక్క లక్షణాలను కలిగి ఉంది ఇది AC 50/60Hz యొక్క విద్యుత్ వ్యవస్థకు అనుకూలంగా ఉంటుంది, 230/400V యొక్క రేట్ వోల్టేజ్ మరియు 63A వరకు కరెంట్ రేట్ చేయబడింది. ఇది ప్రధానంగా కార్యాలయ భవనం, నివాసం, లైటింగ్, విద్యుత్ పంపిణీ మరియు ఓవర్‌లోడ్ మరియు పరికరాల షార్ట్ సర్క్యూట్ రక్షణ కోసం వర్తించబడుతుంది. సాధారణంగా, దీనిని శక్తి వ్యవస్థ యొక్క తరచుగా బదిలీ చేయనిదిగా కూడా ఉపయోగించవచ్చు. ఇది IEC60898-1 ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

మోడల్:STM8-63

విచారణ పంపండి

ఉత్పత్తి వివరణ

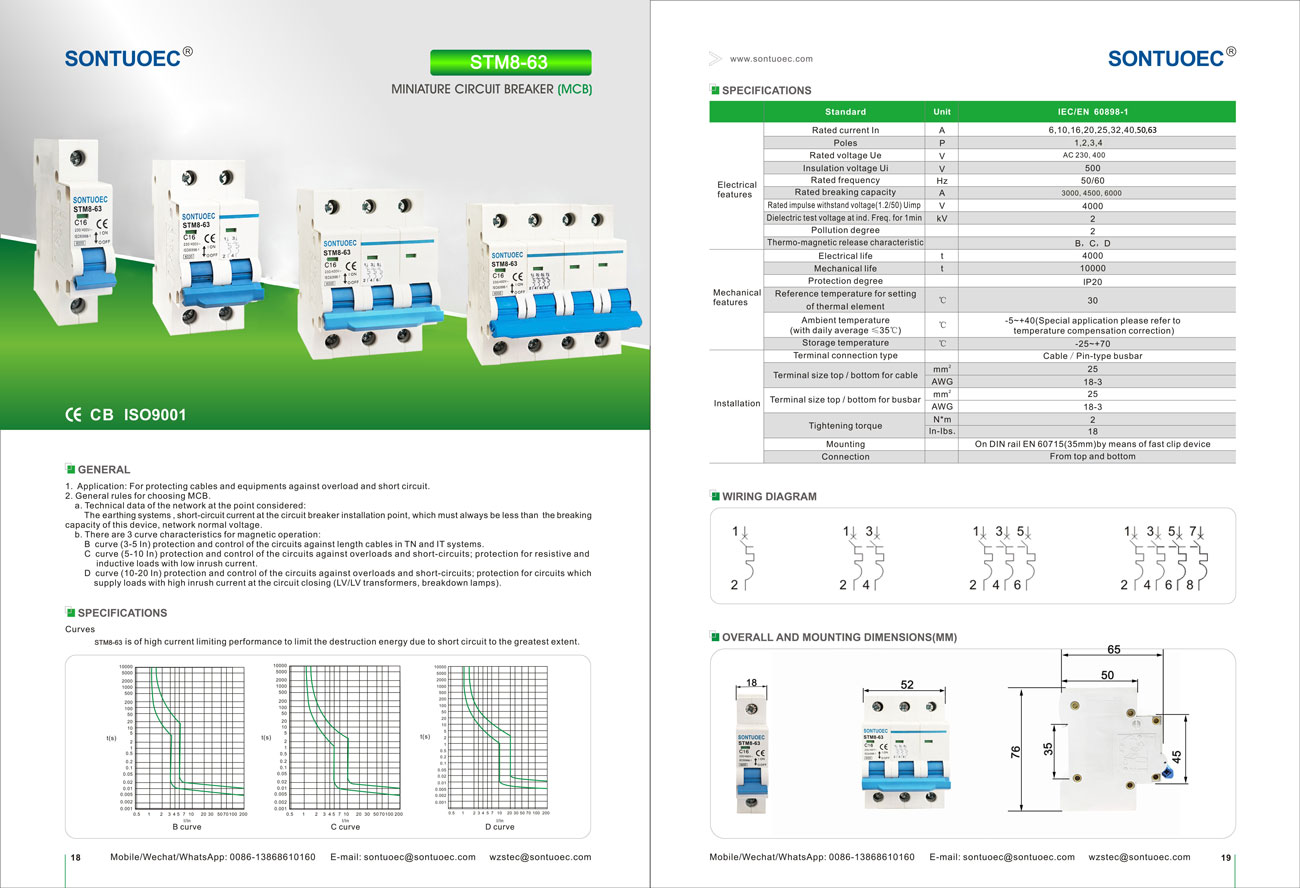

లక్షణాలు:

	ప్రామాణిక		IEC/EN 60898-1
విద్యుత్ లక్షణాలు	రేట్ ప్రస్తుత	A	1,2,4,6,10,16,20,25,32,40,50,63
	స్తంభాలు	P	1,2,3,4
	రేటెడ్ వోల్టేజ్ ue	V	ఎసి 230, 400
	ఇన్సులేషన్ వోల్టేజ్ UI	V	500
	రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50/60
	రేట్ బ్రేకింగ్ సామర్థ్యం	A	3000, 4500, 6000
	రేటెడ్ ప్రేరణ వోల్టేజ్ (1.2/50) UIMP ని తట్టుకుంటుంది	V	4000
	Ind.freq. కోసం 1 నిమి వద్ద విద్యుద్వాహక పరీక్ష వోల్టేజ్	Kv	2
	కాలుష్య డిగ్రీ		2
	థర్మో-మాగ్నెటిక్ విడుదల లక్షణం		బి, సి, డి
యాంత్రిక లక్షణాలు	విద్యుత్ జీవితం	t	4000
	యాంత్రిక జీవితం	t	10000
	రక్షణ డిగ్రీ		IP20
	సూచన ఉష్ణోగ్రత సెట్టింగ్ కోసం	ºC	30
	ఉష్ణ మూలకం	ºC	30
	పరిసర ఉష్ణోగ్రత	ºC	-5 ~+40 (స్పెషల్ అప్లికేషన్ దయచేసి చూడండి
	(రోజువారీ సగటు ≤35ºC తో)	ºC	ఉష్ణోగ్రత పరిహార దిద్దుబాటు)
	నిల్వ ఉష్ణోగ్రత	ºC	-25 ~+70
సంస్థాపన	టెర్మినల్ కనెక్షన్ రకం		కేబుల్/పిన్-రకం బస్‌బార్
	కేబుల్ కోసం టెర్మినల్ పరిమాణం ఎగువ/దిగువ	mm²	25
	కేబుల్ కోసం టెర్మినల్ పరిమాణం ఎగువ/దిగువ	Awg	మార్చి 18
	థర్మినల్ సైజు ఎగువ/దిగువ బస్‌బార్	mm²	25
	థర్మినల్ సైజు ఎగువ/దిగువ బస్‌బార్	Awg	మార్చి 18
	టార్క్ బిగించడం	N^*m	2
	టార్క్ బిగించడం	ఇన్-పౌండ్లు	18

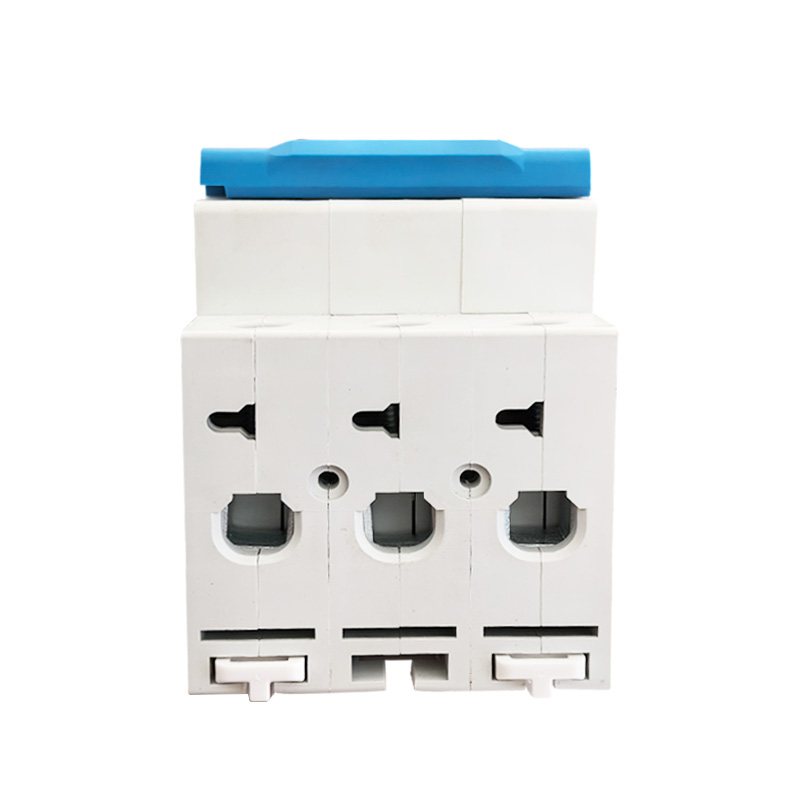

	మౌంటు		ఆన్ ఫాస్ట్ క్లిప్ పరికరం ద్వారా DIN రైలు EN 60715 (35 మిమీ)
	కనెక్షన్		నుండి ఎగువ మరియు దిగువ

STB1-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన విధులు

MCB ల ఆపరేషన్ సూత్రం

MCB లు సాధారణంగా లోపల థర్మల్ మాగ్నెటిక్ లేదా ఎలక్ట్రానిక్ ట్రిప్ డిటెక్టర్ కలిగి ఉంటాయి, ఇది సర్క్యూట్లో కరెంట్‌లో మార్పులను గుర్తించడానికి ఉపయోగిస్తారు. కరెంట్ అసాధారణంగా ఉన్నప్పుడు, స్ట్రైకర్ MCB యొక్క ట్రిప్పింగ్ మెకానిజమ్‌ను ప్రేరేపిస్తుంది, దీనివల్ల STB1-63 సూక్ష్మ సర్క్యూట్ బ్రేకర్టో త్వరగా సర్క్యూట్‌ను కత్తిరించాడు.

1.థర్మల్ మాగ్నెటిక్ స్ట్రైకర్: ట్రిప్పింగ్‌ను ప్రేరేపించడానికి కరెంట్ కండక్టర్ గుండా వెళ్ళినప్పుడు ఇది ఉత్పత్తి చేయబడిన వేడిని ఉపయోగించుకుంటుంది. కరెంట్ చాలా పెద్దది అయినప్పుడు, కండక్టర్ వేడెక్కుతుంది, దీనివల్ల థర్మల్ మాగ్నెటిక్ స్ట్రైకర్ లోపల ద్విపద వంగి ఉంటుంది, తద్వారా ట్రిప్పింగ్ యంత్రాంగాన్ని ప్రేరేపిస్తుంది.

2.ఎలెక్ట్రానిక్ స్ట్రైకర్: ఇది ప్రస్తుత మార్పులను గుర్తించడానికి మరియు ట్రిప్పింగ్ మెకానిజం యొక్క చర్యను నియంత్రించడానికి ఎలక్ట్రానిక్ భాగాలను ఉపయోగించుకుంటుంది. అసాధారణమైన ప్రవాహం కనుగొనబడినప్పుడు, ఎలక్ట్రానిక్ స్ట్రైకర్ సర్క్యూట్‌ను కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజానికి సిగ్నల్ పంపుతుంది.

MCB యొక్క అప్లికేషన్ దృశ్యాలు

అసాధారణ ప్రవాహాల వల్ల కలిగే నష్టం నుండి సర్క్యూట్లు మరియు పరికరాలను రక్షించడానికి నివాస, వాణిజ్య మరియు పారిశ్రామిక ప్రాంతాలలో విద్యుత్ వ్యవస్థలలో MCB లను విస్తృతంగా ఉపయోగిస్తున్నారు. అవి సాధారణంగా పంపిణీ పెట్టెలు, స్విచ్‌బోర్డులు లేదా కంట్రోల్ క్యాబినెట్లలో ఇన్‌స్టాల్ చేయబడతాయి మరియు ఇవి సర్క్యూట్ యొక్క ప్రధాన స్విచ్ లేదా బ్రాంచ్ స్విచ్ గా ఉపయోగించబడతాయి.

MCB ల ఎంపిక మరియు సంస్థాపన

. స్థానిక విద్యుత్ భద్రతా ప్రమాణాలు మరియు నిబంధనలతో ఎంచుకున్న STB1-63 మినియేచర్ సర్క్యూట్ బ్రేక్‌క్యాక్చిక్‌లు ఉండేలా చూడటం కూడా చాలా ముఖ్యం.

. సంస్థాపన సమయంలో, సంబంధిత విద్యుత్ భద్రతా నిబంధనలు మరియు ఆపరేటింగ్ విధానాలను గమనించాలి.
