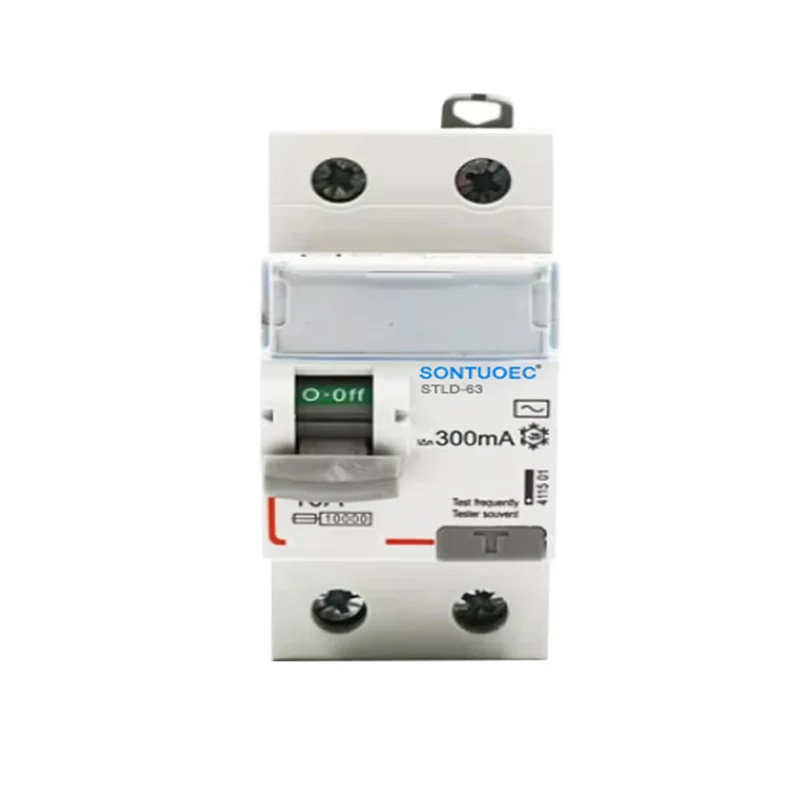

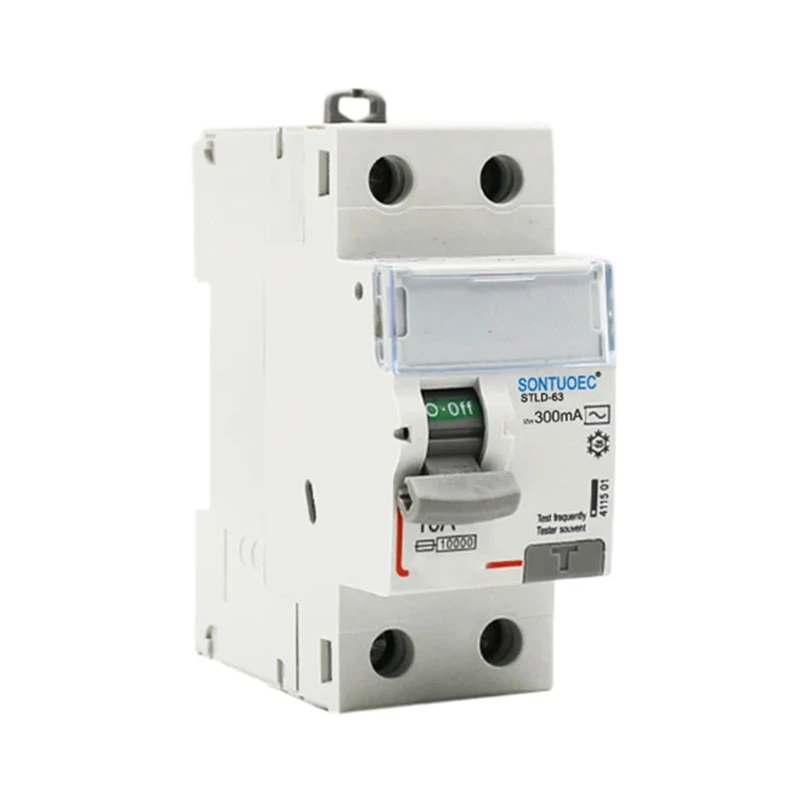

2p 63a/30ma RCD AC రకం

2p 63a/30ma RCD AC రకం యొక్క ఆపరేటింగ్ సూత్రం అవశేష ప్రస్తుత ట్రాన్స్ఫార్మర్ మీద ఆధారపడి ఉంటుంది. విద్యుత్ వ్యవస్థలో అసమతుల్య ప్రవాహం (అనగా లీకేజీ) సంభవించినప్పుడు, అవశేష ప్రస్తుత ట్రాన్స్ఫార్మర్ ఈ అసమతుల్య ప్రవాహాన్ని కనుగొంటుంది మరియు లీకేజ్ కరెంట్‌కు అనులోమానుపాతంలో అయస్కాంత ప్రవాహాన్ని ఉత్పత్తి చేస్తుంది. ఈ మాగ్నెటిక్ ఫ్లక్స్ RCD యొక్క అంతర్గత విడుదల యంత్రాంగాన్ని ప్రేరేపిస్తుంది, దీనివల్ల RCD విద్యుత్ సరఫరాను త్వరగా తగ్గిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడల్:	ఎలక్ట్రో-మాగ్నెటిక్ రకం; ఎలక్ట్రానిక్ రకం
ప్రామాణిక	IEC 61008-1
అవశేష ప్రస్తుత లక్షణాలు:	మరియు, మరియు

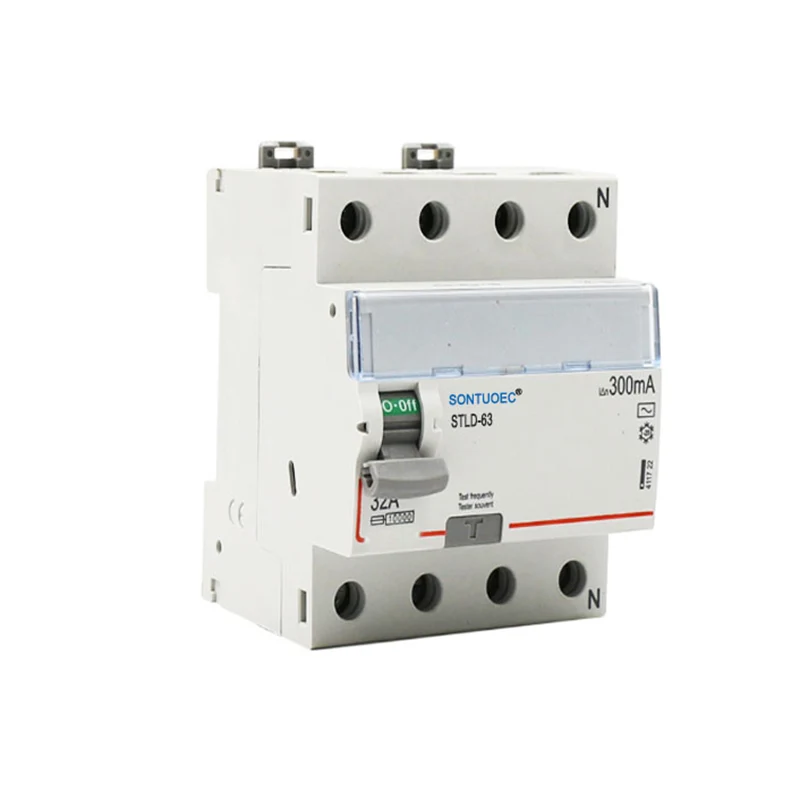

పోల్ నెం.:	2 పి, 4 పే
రేటెడ్ కరెంట్:	16 ఎ, 25 ఎ, 32 ఎ, 40 ఎ, 63 ఎ;
రేటెడ్ వోల్టేజ్:	230/400 వి ఎసి
రేటెడ్ ఫ్రీక్వెన్సీ:	50/60Hz
రేట్ అవశేష ఆపరేటింగ్ కరెంట్ IΔN:	10 ఎంఎ, 30 ఎంఏ, 100 ఎంఏ, 300 ఎంఏ, 500 ఎంఏ
రేట్ అవశేషాలు నాన్-ఆపరేటింగ్ కరెంట్ I ΔNO:	≤0.5iΔN
రేటెడ్ షరతులతో కూడిన షార్ట్-సర్క్యూట్ ప్రస్తుత ఇంక్:	6000 ఎ
రేటెడ్ షరతులతో కూడిన అవశేష షార్ట్ సర్క్యూట్ ప్రస్తుత IΔC:	6000 ఎ
ట్రిప్పింగ్ వ్యవధి:	తక్షణ ట్రిప్పింగ్ 0.1sec
అవశేష ట్రిప్పింగ్ ప్రస్తుత పరిధి:	0.5iΔN ~ iΔN
ఎలక్ట్రో-మెకానికల్ ఓర్పు:	4000 చక్రాలు
బందు టార్క్:	2.0nm
కనెక్షన్ టెర్మినల్:	బిగింపుతో టెర్మినల్ పిల్లర్ టెర్మినల్ స్క్రూ

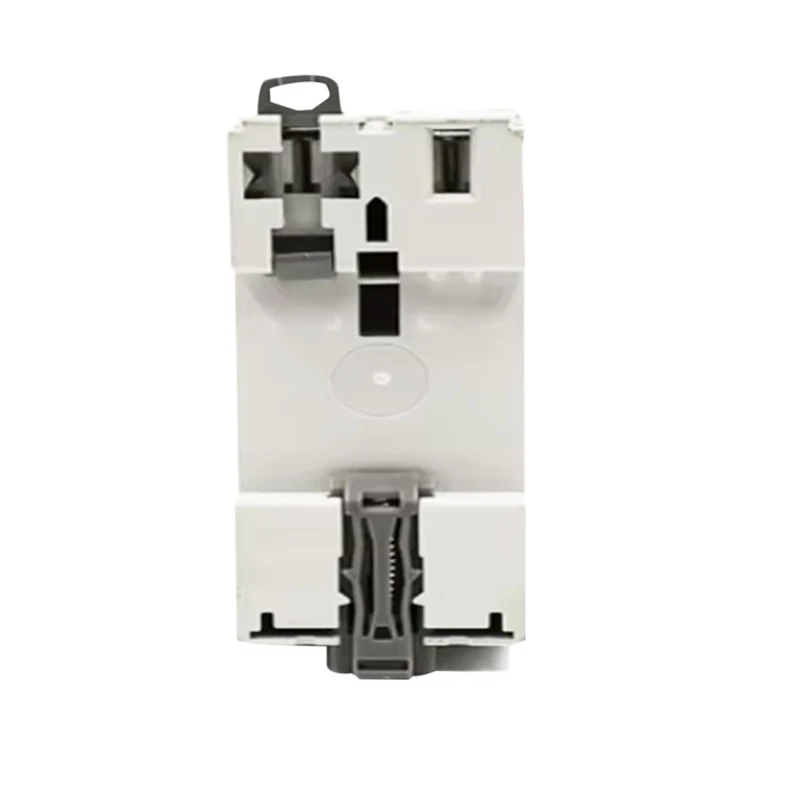

సంస్థాపన:	35 మిమీ దిన్ రైలు మౌంటు

ప్రాథమిక భావన

 2 పి: ఈ RCD (అవశేష ప్రస్తుత పరికరం) ఒక బైపోలార్ స్విచ్ అని సూచిస్తుంది, అనగా, ఇది ఒకే సమయంలో రెండు పంక్తుల ఆన్-ఆఫ్‌ను నియంత్రించగలదు. ఈ రూపకల్పన సాధారణంగా దశ మరియు సున్నా పంక్తులను ఒకే సమయంలో కత్తిరించాల్సిన అవసరం ఉంది, లీకేజ్ లేదా లోపం సంభవించినప్పుడు సర్క్యూట్‌ను పూర్తిగా కత్తిరించవచ్చని నిర్ధారించడానికి, ఎలక్ట్రోక్యూషన్ లేదా విద్యుత్ మంటలు వంటి భద్రతా ప్రమాదాలను నివారిస్తుంది.

 63 ఎ: RCD 63 ఆంప్స్ వద్ద రేట్ చేయబడిందని సూచిస్తుంది. రేటెడ్ కరెంట్ అనేది వేడెక్కడం లేదా నష్టాన్ని కలిగించకుండా RCD నిరంతరం తీసుకువెళ్ళగల గరిష్ట ప్రస్తుత విలువ. ఆచరణాత్మక అనువర్తనాల్లో, విద్యుత్ వ్యవస్థ యొక్క లోడ్ ప్రకారం తగిన రేట్ ప్రవాహాన్ని ఎంచుకోవాలి.

M 30mA: ఈ RCD యొక్క లీకేజ్ చర్య ప్రవాహం 30 mA అని సూచిస్తుంది. లీకేజ్ యాక్షన్ కరెంట్ అనేది కనీస ప్రస్తుత విలువ, దీని వద్ద RCD లీకేజ్ కరెంట్‌ను గుర్తించి, చర్యను ప్రేరేపిస్తుంది. విద్యుత్ వ్యవస్థలో లీకేజ్ కరెంట్ ఈ విలువను మించినప్పుడు, వ్యక్తిగత భద్రతను కాపాడటానికి మరియు విద్యుత్ మంటలు వంటి ప్రమాదాలను నివారించడానికి RCD విద్యుత్ సరఫరాను త్వరగా తగ్గిస్తుంది.

 RCD: అవశేష ప్రస్తుత పరికరం అనేది విద్యుత్ వ్యవస్థలో అవశేష ప్రవాహాన్ని (అనగా లీకేజ్ కరెంట్) ను గుర్తించడానికి మరియు విద్యుత్ సరఫరాను తగ్గించడానికి ఉపయోగించే విద్యుత్ భద్రతా పరికరం. విద్యుత్ పరికరాలు మరియు సిబ్బందికి సమగ్ర రక్షణను అందించడానికి ఇది వివిధ తక్కువ-వోల్టేజ్ విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది.

 AC రకం: ప్రస్తుత (AC) వ్యవస్థలను ప్రత్యామ్నాయంగా ఈ RCD అనుకూలంగా ఉందని సూచిస్తుంది. ప్రత్యామ్నాయ కరెంట్ (ఎసి) అనేది విద్యుత్తును ప్రసారం చేయడానికి ఒక సాధారణ మార్గం మరియు డైరెక్ట్ కరెంట్ (డిసి) తో పోలిస్తే వోల్టేజ్ మరియు కరెంట్ దిశలో ఆవర్తన మార్పుల ద్వారా వర్గీకరించబడుతుంది. అందువల్ల, RCD ని ఎంచుకునేటప్పుడు, ఎలక్ట్రికల్ సిస్టమ్ (AC లేదా DC) రకం ఆధారంగా తగిన మోడల్‌ను ఎంచుకోవాలి.

1. భూమి లోపం/లీకేజ్ కరెంట్ మరియు ఐసోలేషన్ పనితీరు నుండి రక్షణను అందించండి

2. హై షార్ట్-సర్క్యూట్ కరెంట్ సామర్థ్యాన్ని తట్టుకుంటుంది

3. టెర్మినల్ మరియు పిన్/ఫోర్క్ టైప్ బస్‌బార్ కనెక్షన్‌కు అనువర్తనం

4. వేలు రక్షిత కనెక్షన్ టెర్మినల్స్ కలిగి ఉంది

5. ఎర్త్ ఫాల్ట్/లీకేజ్ కరెంట్ సంభవించినప్పుడు మరియు రేట్ చేసిన సున్నితత్వాన్ని మించినప్పుడు సర్క్యూట్‌ను ఆటోమాటిక్‌గా డిస్‌కనెక్ట్ చేయండి

6. విద్యుత్ సరఫరా మరియు లైన్ వోల్టేజ్ యొక్క ఆధారిత, మరియు బాహ్య జోక్యం, వోల్టేజ్ హెచ్చుతగ్గుల నుండి ఉచితం. ---------- పెద్ద సైజు కనెక్షన్ వైర్ (35 మిమీ కనెక్షన్ కేబుల్)

2P 63A/30mA RCD AC Type
