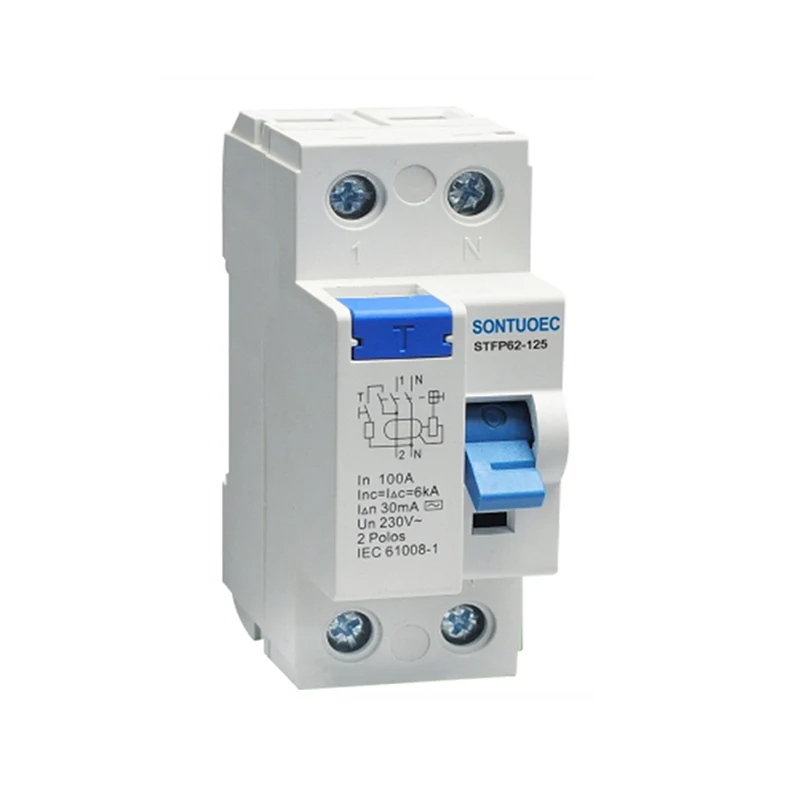

ఎలక్ట్రానిక్ మాగ్నెటిక్ ఒక రకం RCCB 125A/30MA

ఎలక్ట్రానిక్ మాగ్నెటిక్ ఒక రకం RCCB 125A/30MA లీకేజ్, షార్ట్ సర్క్యూట్లు లేదా గ్రౌండ్ లోపాల కారణంగా సర్క్యూట్లలో అవశేష ప్రవాహాలను గుర్తించగలదు మరియు కరెంట్ ప్రీసెట్ పరిమితిని మించినప్పుడు స్వయంచాలకంగా సర్క్యూట్లను కత్తిరించవచ్చు, తద్వారా సిబ్బంది మరియు పరికరాల భద్రతను కాపాడుతుంది. దీని పని సూత్రం విద్యుదయస్కాంత ప్రేరణ యొక్క సూత్రంపై ఆధారపడి ఉంటుంది, అవశేష కరెంట్ ట్రాన్స్ఫార్మర్ గుండా వెళ్ళినప్పుడు, సంబంధిత అయస్కాంత ప్రవాహం ఉత్పత్తి అవుతుంది, ఇది సిగ్నల్ ప్రాసెసింగ్ చేయడానికి ఎలక్ట్రానిక్ సర్క్యూట్‌ను ప్రేరేపిస్తుంది మరియు చివరికి విడుదల విధానం యొక్క చర్యను నియంత్రిస్తుంది.

మోడల్:STFP360-125

విచారణ పంపండి

ఉత్పత్తి వివరణ

మోడల్:	STFP360-125
ప్రమాణం:	IEC 61008-1
అవశేష ప్రస్తుత లక్షణాలు:	మరియు, మరియు
పోల్ నెం.:	2 పి, 4 పే
రేటెడ్ కరెంట్:	16 ఎ, 25 ఎ, 32 ఎ, 40 ఎ, 63,80,100,125 ఎ
రేటెడ్ వోల్టేజ్:	230/400 వి ఎసి
రేటెడ్ ఫ్రీక్వెన్సీ:	50/60Hz
రేట్ అవశేష ఆపరేటింగ్ కరెంట్ IΔN:	10 ఎంఎ, 30 ఎంఏ, 100 ఎంఏ, 300 ఎంఏ, 500 ఎంఏ
రేట్ అవశేషాలు నాన్-ఆపరేటింగ్ కరెంట్ I ΔNO:	≤0.5iΔN
రేటెడ్ షరతులతో కూడిన షార్ట్-సర్క్యూట్ ప్రస్తుత ఇంక్:	6000 ఎ
రేటెడ్ షరతులతో కూడిన అవశేష షార్ట్ సర్క్యూట్ ప్రస్తుత IΔC:	6000 ఎ
ట్రిప్పింగ్ వ్యవధి:	తక్షణ ట్రిప్పింగ్ 0.1sec
అవశేష ట్రిప్పింగ్ ప్రస్తుత పరిధి:	0.5iΔN ~ iΔN
ఎలక్ట్రో-మెకానికల్ ఓర్పు:	4000 చక్రాలు
బందు టార్క్:	2.0nm
కనెక్షన్ టెర్మినల్:	బిగింపుతో టెర్మినల్ పిల్లర్ టెర్మినల్ స్క్రూ
సంస్థాపన:	35 మిమీ దిన్ రైలు మౌంటు

ప్రధాన లక్షణాలు

అధిక సున్నితత్వం మరియు వేగవంతమైన ప్రతిస్పందన: విద్యుదయస్కాంత RCCB లు చిన్న అవశేష ప్రవాహాలను గుర్తించగలవు, సాధారణంగా 30mA కన్నా తక్కువ (ఉత్పత్తి స్పెసిఫికేషన్ల ప్రకారం ఖచ్చితమైన విలువ), మరియు కొన్ని మిల్లీసెకన్లలో సర్క్యూట్‌ను త్వరగా కత్తిరించాయి, విద్యుత్ షాక్ ప్రమాదాలను సమర్థవంతంగా నివారిస్తాయి.

విద్యుదయస్కాంత రక్షణ: పూర్తిగా ఎలక్ట్రానిక్ RCCB లతో పోలిస్తే, విద్యుదయస్కాంత RCCB లు విద్యుదయస్కాంత ప్రేరణ యొక్క సూత్రాన్ని మిళితం చేస్తాయి, ఇది అధిక విశ్వసనీయత మరియు స్థిరత్వాన్ని కలిగి ఉంటుంది మరియు సాధారణంగా వివిధ కఠినమైన వాతావరణంలో పనిచేస్తుంది.

మల్టీఫంక్షనాలిటీ: కొన్ని విద్యుదయస్కాంత RCCB లలో ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు ఇతర రక్షణ విధులు కూడా ఉన్నాయి, ఇవి సర్క్యూట్లు మరియు పరికరాల భద్రతను సమగ్రంగా రక్షించగలవు.

వ్యవస్థాపించడం మరియు నిర్వహించడం సులభం: విద్యుదయస్కాంత RCCB లు సాధారణంగా మాడ్యులర్ డిజైన్, కాంపాక్ట్ స్ట్రక్చర్, ఇన్‌స్టాల్ చేయడం సులభం మరియు సాధారణ నిర్వహణ మరియు తనిఖీని నిర్వహించడం సులభం.

ఆపరేషన్ సూత్రం

విద్యుదయస్కాంత RCCB యొక్క ఆపరేటింగ్ సూత్రం కిర్చాఫ్ యొక్క చట్టంపై ఆధారపడి ఉంటుంది, ఇది ఇన్పుట్ కరెంట్ ఎల్లప్పుడూ అవుట్పుట్ కరెంట్కు సమానమని పేర్కొంది (ఆదర్శ సందర్భంలో). సర్క్యూట్లో లీకేజీ లేదా భూమి లోపం ఉన్నప్పుడు, ప్రస్తుతలో కొంత భాగం లోడ్ను దాటవేసే భూమికి నేరుగా ప్రవహిస్తుంది, అవశేష ప్రవాహాన్ని సృష్టిస్తుంది. ఈ సమయంలో, ట్రాన్స్ఫార్మర్ ఈ అసమతుల్య ప్రవాహాన్ని కనుగొంటుంది మరియు సంబంధిత అయస్కాంత ప్రవాహాన్ని ఉత్పత్తి చేస్తుంది. అయస్కాంత ప్రవాహం ఎలక్ట్రానిక్ సర్క్యూట్ ద్వారా ప్రాసెస్ చేయబడిన తరువాత, ఇది స్ట్రిప్పింగ్ మెకానిజం యొక్క చర్యను ప్రేరేపిస్తుంది, తద్వారా సర్క్యూట్ బ్రేకర్ త్వరగా సర్క్యూట్‌ను కత్తిరిస్తుంది.

అప్లికేషన్ దృశ్యాలు

విద్యుదయస్కాంత RCCB లు విద్యుత్ రక్షణ అవసరమయ్యే వివిధ పరిస్థితులలో విస్తృతంగా ఉపయోగించబడతాయి, వీటితో సహా పరిమితం కాదు:

నివాస మరియు వాణిజ్య భవనాలు: విద్యుత్ పరికరాలు మరియు వ్యక్తిగత భద్రతను రక్షించడానికి, విద్యుత్ షాక్ ప్రమాదాలు మరియు విద్యుత్ మంటలను నివారించడానికి ఉపయోగిస్తారు.

పారిశ్రామిక ఉత్పత్తి మార్గాలు: సాధారణ ఆపరేషన్ నుండి మోటార్లు, ట్రాన్స్ఫార్మర్లు మరియు ఇతర విద్యుత్ పరికరాలు వంటి విద్యుత్ పరికరాలను రక్షించడానికి ఉపయోగిస్తారు, లీకేజ్ మరియు ఓవర్‌లోడ్ కారణంగా పరికరాల నష్టం మరియు పనికిరాని సమయాన్ని నివారించడం.

ప్రజా సౌకర్యాలు: ఆసుపత్రులు, పాఠశాలలు, గ్రంథాలయాలు మరియు ఇతర ప్రదేశాలు వంటివి, విద్యుత్ పరికరాల సురక్షితమైన ఆపరేషన్ మరియు సిబ్బంది ద్వారా విద్యుత్తును సురక్షితంగా ఉపయోగించుకునేలా ఉపయోగిస్తారు.
