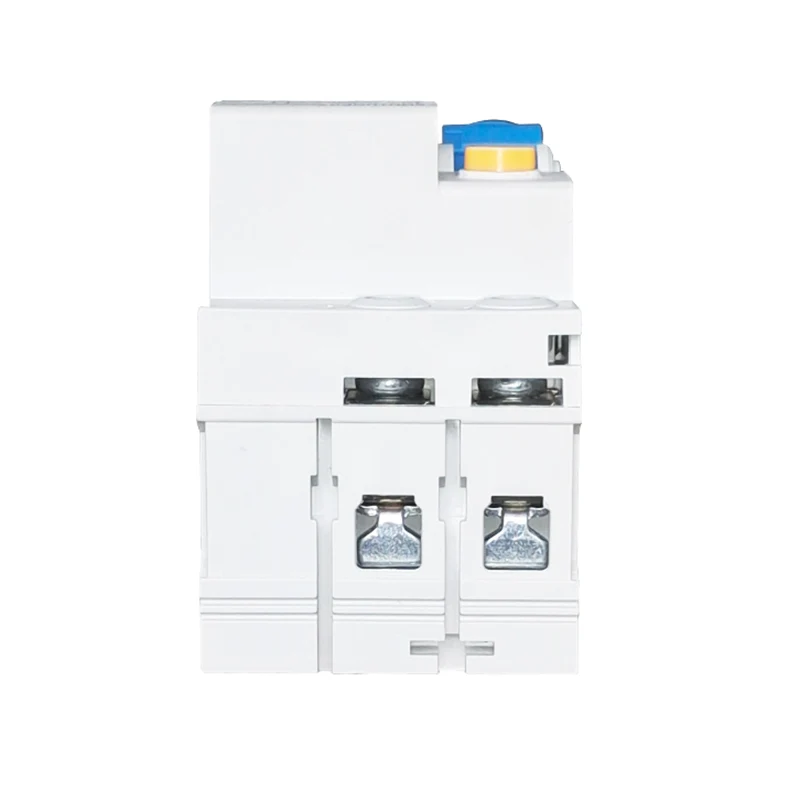

RCCB B మోడల్ అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్

RCCB B మోడల్ అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ త్రీ ఫేజ్ నెట్‌వర్క్‌లలో నిరంతర ఫాల్ట్ కరెంట్ సంభవించినప్పుడు రక్షిస్తుంది. ఇది సాధారణంగా రీఛార్జింగ్ స్టేషన్, మెడికల్ ఉపకరణాలు మరియు ఇన్‌స్ట్రుమెంట్స్, కంట్రోలర్‌లు మరియు వేరియబుల్ స్పీడ్ డ్రైవ్‌లు, బ్యాటర్ ఛార్జీలు మరియు ఇన్‌వర్టర్‌లు (DC/101010-1000 COmply with-IB/ST) రంగంలో ఉపయోగించబడుతుంది. IEC/EN62423 ప్రమాణం.

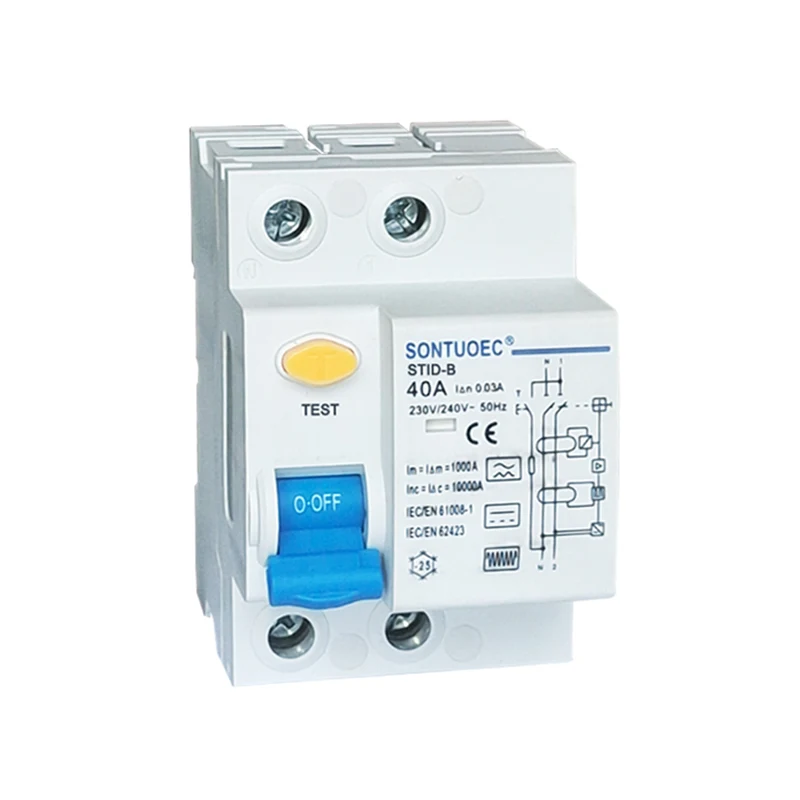

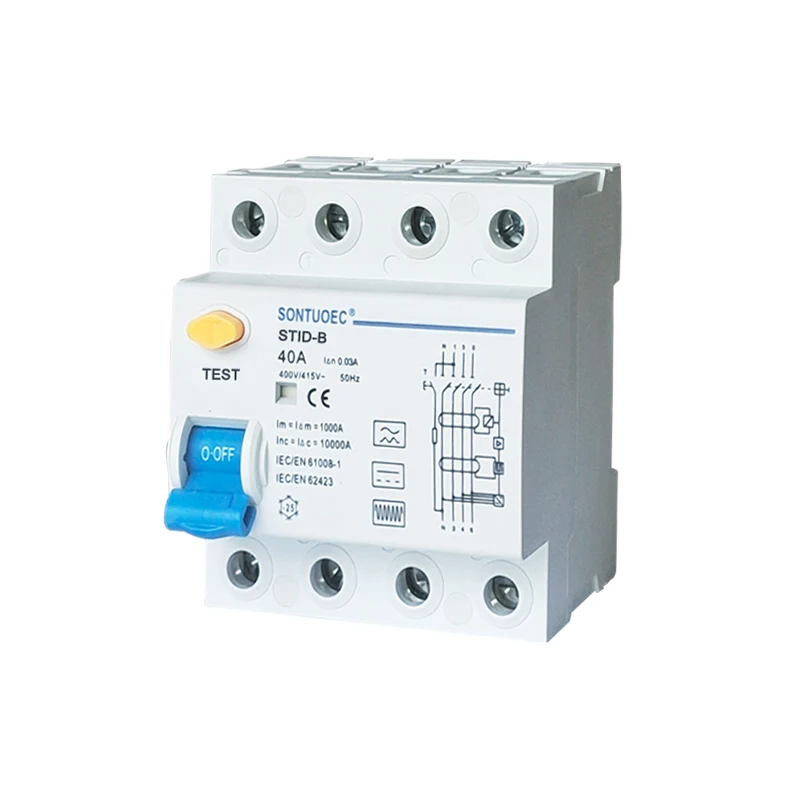

మోడల్:STID-B

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఎలక్ట్రికల్ ఫీచర్	ప్రామాణికం		IEC/EN62423&IEC/EN61008-1
	రకం (భూమి లీకేజ్ యొక్క తరంగ రూపం గ్రహించబడింది)		B
	కరెంట్ ఇన్	A	25,40,63
	పోల్స్	P	1P+N,3P+N
	రేట్ చేయబడిన వోల్టేజ్ Ue	V	IP+N:230/240V;3P+N:400/415V
	రేట్ చేయబడిన సున్నితత్వం I n	A	0.03,0.1,0.3
	ఇన్సులేషన్ వోల్టేజ్ Ui	V	500
	రేట్ అవశేష తయారీ మరియు	A	500(ఇన్=25A/40A)
	బ్రేకింగ్ కెపాసిటీ I m	A	630(ఇన్=63A)
	షార్ట్-సర్క్యూట్ కరెంట్ I c	A	10000
	SCPD ఫ్యూజ్	A	10000
	I n కింద విరామ సమయం	s	≤0.1
	రేట్ చేయబడిన ఫ్రీక్వెన్సీ	Hz	50
	రేటింగ్ ఇంపల్స్ తట్టుకునే వోల్టేజ్(1.2/5.0)Uimp	V	4000
మెకానికాI లక్షణాలు	ind వద్ద విద్యుద్వాహక పరీక్ష వోల్టేజ్. ఫ్రెడ్. 1నిమి	కెవి	2.5
	కాలుష్య డిగ్రీ		2
	విద్యుత్ జీవితం		2000
	మెకానికాIIife		10000
	తప్పు ప్రస్తుత సూచిక		అవును
	రక్షణ డిగ్రీ		IP20
	పరిసర ఉష్ణోగ్రత (రోజువారీ సగటు 35తో)	ºC	-40~+55ºC
	నిల్వ ఉష్ణోగ్రత	ºC	-40~+70ºC

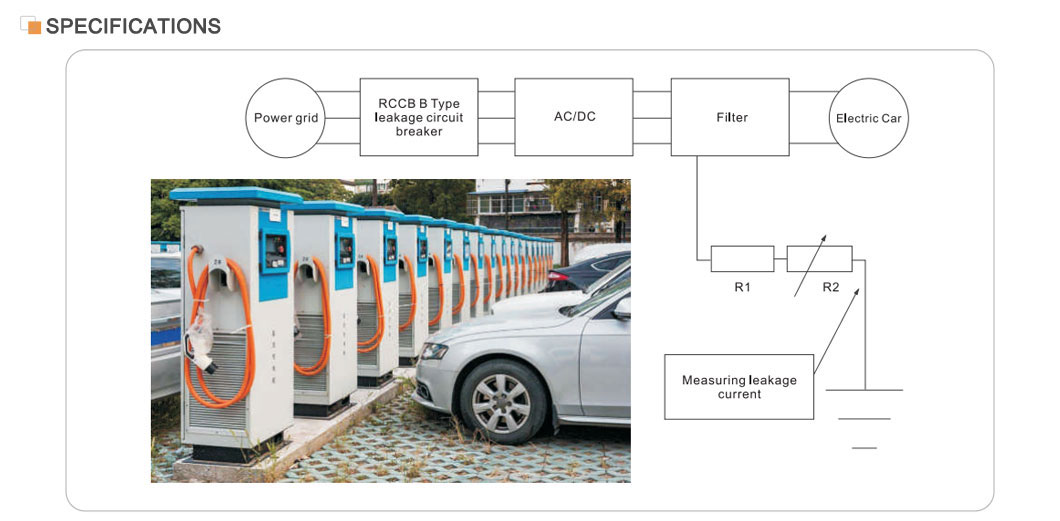

STID-B RCCB B మోడల్ రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ ఎ రకంకి తగినది మరియు DC అవశేష కరెంట్‌లు, రెక్టిఫైయర్ సర్క్యూట్‌లు మరియు అధిక ఫ్రీక్వెన్సీ AC అవశేష ప్రవాహాల నుండి ఉత్పన్నమయ్యే DC అవశేష ప్రవాహాలను సున్నితంగా చేయడానికి కూడా అనుకూలంగా ఉంటుంది. ఇది మూడు-దశల నెట్వర్క్లలో నిరంతర తప్పు ప్రవాహాల సందర్భంలో రక్షణను అందిస్తుంది. STID-B సాధారణంగా ఛార్జింగ్ స్టేషన్‌లు, వైద్య పరికరాలు మరియు సాధనాలు, కంట్రోలర్‌లు మరియు వేరియబుల్ స్పీడ్ డ్రైవ్‌లు, బ్యాటరీ ఛార్జర్‌లు మరియు ఇన్వర్టర్‌లు (DC) రంగాలలో ఉపయోగించబడుతుంది. STID-B IEC/EN61008 మరియు IEC/EN62423 ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

ప్రధాన లక్షణాలు

రేటెడ్ కరెంట్: 40A, పెద్ద కరెంట్ ఎలక్ట్రికల్ సిస్టమ్‌లకు అనుకూలం.

లీకేజ్ రక్షణ: అధిక సున్నితత్వం మరియు ఖచ్చితత్వంతో, ఇది లీకేజ్ కరెంట్‌ను గుర్తించగలదు మరియు చాలా తక్కువ సమయంలో విద్యుత్ సరఫరాను నిలిపివేయగలదు.

భద్రతా పనితీరు: IEC/EN61008.1 మరియు GB16916.1 వంటి అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా, ఉత్పత్తి యొక్క భద్రత మరియు విశ్వసనీయతను నిర్ధారిస్తుంది.

అప్లికేషన్ యొక్క పరిధి: విద్యుత్ వ్యవస్థకు సమగ్ర రక్షణను అందించడానికి పారిశ్రామిక, వాణిజ్య, ఎత్తైన మరియు పౌర భవనాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ఆపరేషన్ సూత్రం

RCCB B మోడల్ రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ జీరో సీక్వెన్స్ కరెంట్ ట్రాన్స్‌ఫార్మర్‌పై ఆధారపడి ఉంటుంది. ప్రతి వాహక దశ జీరో సీక్వెన్స్ కరెంట్ ట్రాన్స్‌ఫార్మర్ గుండా వెళుతుంది, దీని ద్వితీయ వైపు విద్యుదయస్కాంత నిర్బంధానికి అనుసంధానించబడి ఉంటుంది. సాధారణ పరిస్థితుల్లో, జీరో సీక్వెన్స్ కరెంట్ ట్రాన్స్‌ఫార్మర్ ద్వారా ఫేజ్ కరెంట్‌ల వెక్టార్ మొత్తం సున్నా, కాబట్టి ట్రాన్స్‌ఫార్మర్ ద్వారా ఫ్లక్స్ సున్నా, సెకండరీ అవుట్‌పుట్ వోల్టేజ్ కూడా సున్నా, సర్క్యూట్ బ్రేకర్ పనిచేయదు. అయితే, లీకేజ్ కరెంట్ పెరిగి, సెకండరీ సైడ్ అవుట్‌పుట్ వోల్టేజ్‌ని ఒక నిర్దిష్ట స్థాయికి పెంచడానికి ఒకసారి, విద్యుదయస్కాంత విడుదల సక్రియం అవుతుంది, విద్యుత్ సరఫరాకు కనెక్ట్ చేయబడిన పరిచయాలను పని చేయడానికి మరియు డిస్‌కనెక్ట్ చేయడానికి ఆపరేటింగ్ మెకానిజంను నడిపిస్తుంది, తద్వారా లీకేజ్ రక్షణను గ్రహించవచ్చు.

ఎంపిక మరియు సంస్థాపన

ఎంపిక: RCCBని ఎంచుకున్నప్పుడు, రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్, లీకేజ్ యాక్షన్ కరెంట్ మరియు ఎలక్ట్రికల్ సిస్టమ్ యొక్క చర్య సమయం వంటి పారామితులను పరిగణించాలి. అవసరమైన రక్షణ రకాన్ని బట్టి తగిన RCCBని ఎంచుకోవడం కూడా అవసరం (ఉదా. ప్రత్యక్ష సంపర్క రక్షణ లేదా పరోక్ష సంప్రదింపు రక్షణ).

ఇన్‌స్టాలేషన్: మొత్తం ఎలక్ట్రికల్ సిస్టమ్ లేదా నిర్దిష్ట బ్రాంచ్ లైన్‌కు పూర్తి రక్షణ ఉండేలా RCCB ఎలక్ట్రికల్ సిస్టమ్ యొక్క ఇన్‌కమింగ్ చివరలో లేదా బ్రాంచ్ లైన్‌లో ఇన్‌స్టాల్ చేయబడాలి. ఇన్‌స్టాలేషన్ సమయంలో, RCCB యొక్క సరైన కనెక్షన్ మరియు విశ్వసనీయమైన ఆపరేషన్‌ను నిర్ధారించడానికి సంబంధిత ప్రమాణాలు మరియు కోడ్‌లను ఖచ్చితంగా గమనించాలి.
