కర్వ్ సి rcbo

STR02-40 కర్వ్ సి RCBO ప్రధానంగా AC50/60Hz యొక్క సర్క్యూట్లో రెండు స్తంభాలు 230V లేదా నాలుగు ధ్రువాలు 400V, సమర్థవంతమైన ఓవర్లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణ కోసం 6A-40A వరకు రేట్ చేయబడ్డాయి మరియు సాధారణ స్థితిలో లైన్ యొక్క అరుదుగా మార్పు మరియు విద్యుత్ సరఫరా నుండి బయటపడిన తర్వాత వెంటనే విద్యుత్ సరఫరాను తగ్గించడం. ఇది వ్యక్తిగత భద్రతను సమర్థవంతంగా రక్షించగలదు మరియు పరికరాలకు నష్టాలను నివారించగలదు. పరిశ్రమ, వాణిజ్యం, ఎత్తైన మరియు పౌర నివాసం వంటి అన్ని రకాల ప్రదేశాలకు ఇది అనుకూలంగా ఉంటుంది.

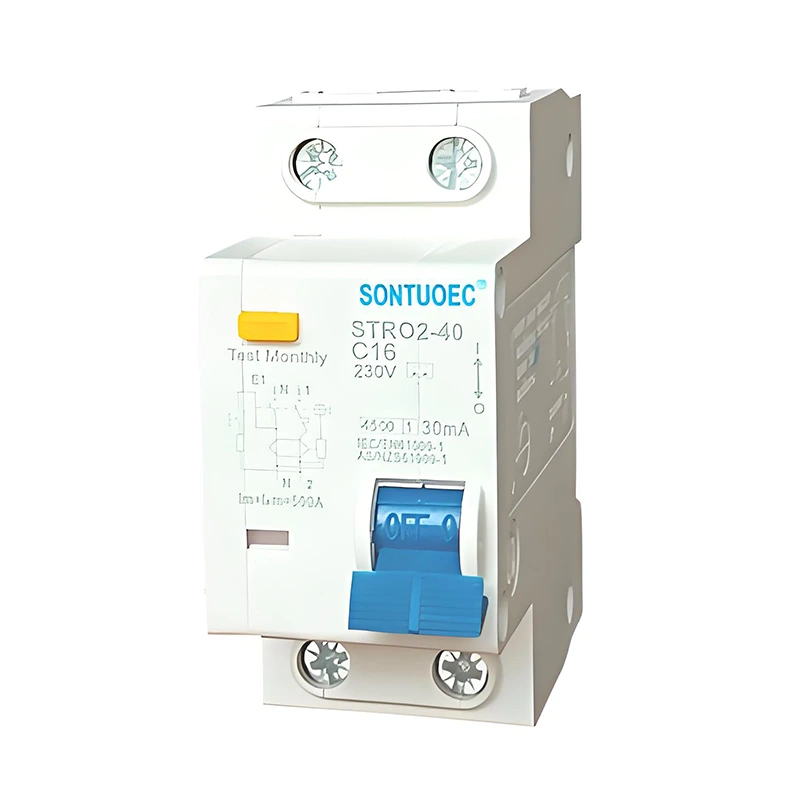

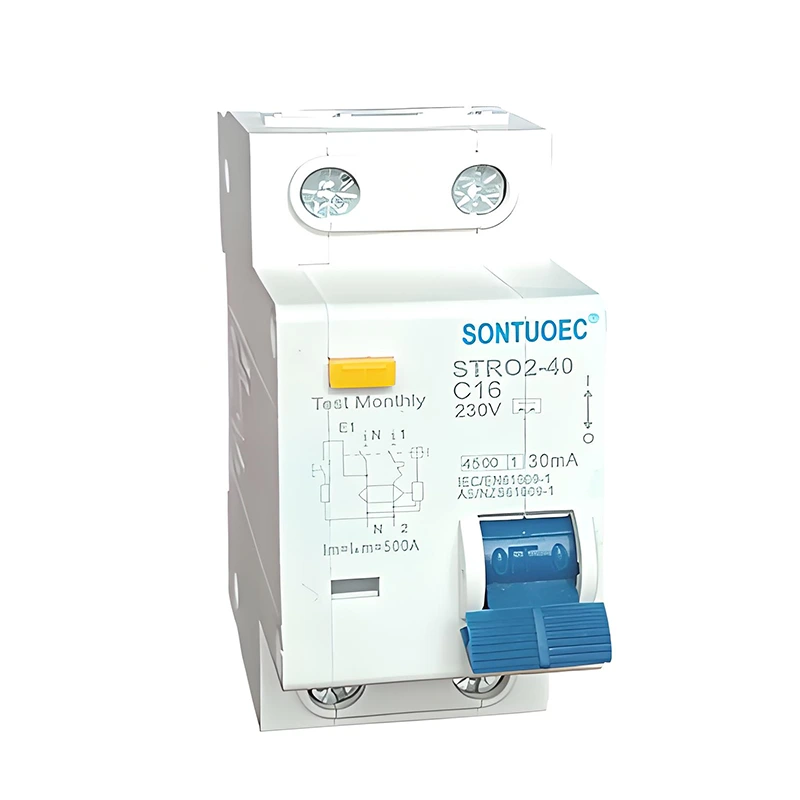

మోడల్:STRO2-40

విచారణ పంపండి

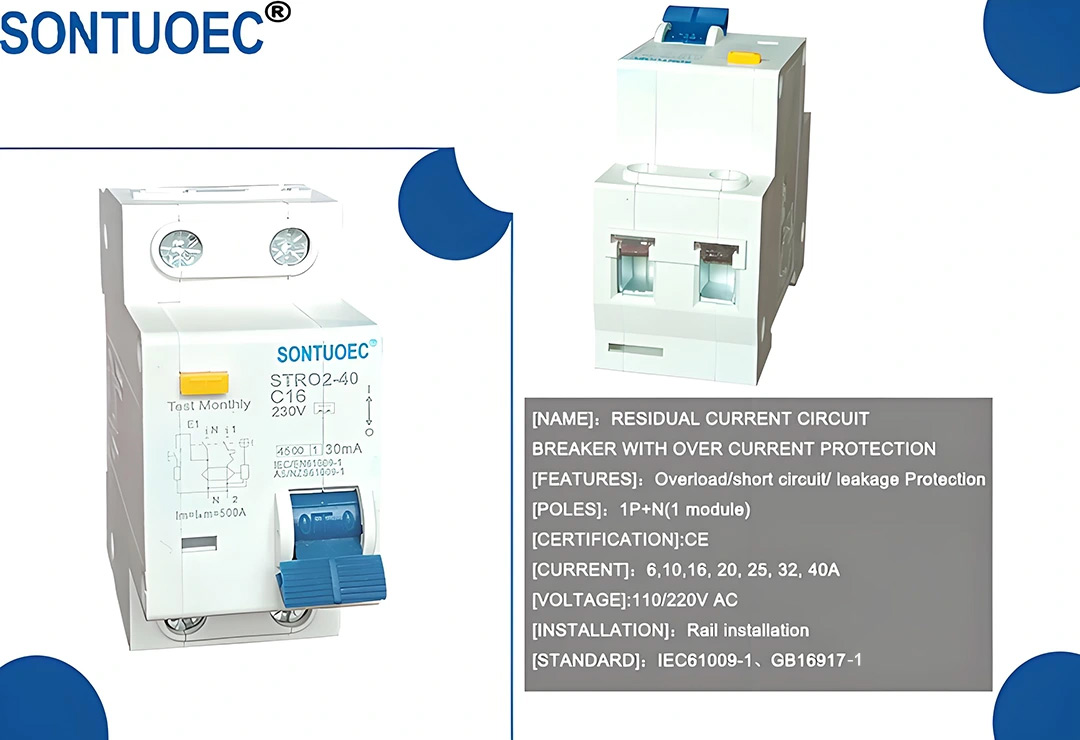

ఉత్పత్తి వివరణ

మోడల్	ఎలక్ట్రానిక్ రకం
ప్రమాణం:	IEC 61009-1
అవశేష ప్రస్తుత క్యారెక్టర్ స్టిక్స్	మరియు/మరియు
పోల్ నం	1 పి+ఎన్
థర్మో-మాగ్నిటివ్ విడుదల లక్షణం	బి; సి; డి;
రేట్ కరెంట్ (ఎ)	6 ఎ, 10 ఎ, 16 ఎ, 25 ఎ, 32 ఎ, 40 ఎ
రేటెడ్ వోల్టేజ్ (V)	220,230,240 వి
రేటెడ్ అవశేష ఆపరేటింగ్ కటెంట్	10 ఎంఎ, 30 ఎంఏ, 100 ఎంఏ, 300 ఎంఏ, 500 ఎంఏ
రేట్ షరతులతో కూడిన అవశేష షార్ట్ సర్క్యూట్ ప్రస్తుత	3KA;
ఎలక్ట్రో-మాచానికల్ ఓర్పు	4000 చక్రాలకు పైగా

ఉత్పత్తి ఓవర్ వ్యూ:

1. భూమి లోపం/లీకేజ్ కరెంట్ మరియు ఐసోలేషన్ పనితీరు నుండి రక్షణను అందించండి

2. హై షార్ట్-సర్క్యూట్ కరెంట్ సామర్థ్యాన్ని తట్టుకుంటుంది

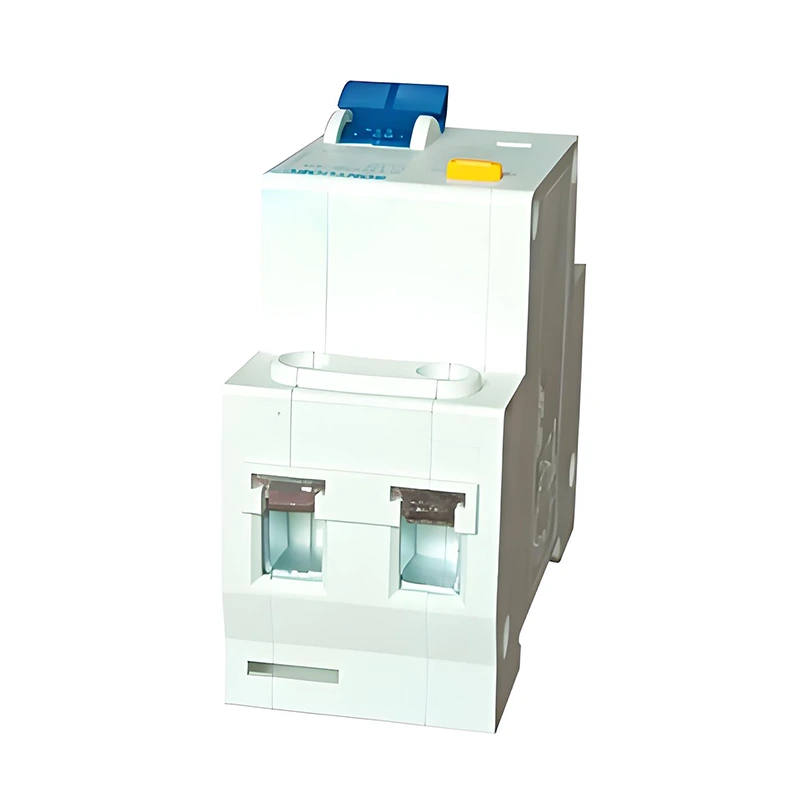

3. టెర్మినల్ మరియు పిన్/ఫోర్క్ టైప్ బస్‌బార్ కనెక్షన్‌కు అనువర్తనం

4. వేలు రక్షిత కనెక్షన్ టెర్మినల్స్ కలిగి ఉంది

5. ఎర్త్ ఫాల్ట్/లీకేజ్ కరెంట్ సంభవించినప్పుడు మరియు రేట్ చేసిన సున్నితత్వాన్ని మించినప్పుడు సర్క్యూట్‌ను ఆటోమాటిక్‌గా డిస్‌కనెక్ట్ చేయండి

6. విద్యుత్ సరఫరా మరియు లైన్ వోల్టేజ్ యొక్క ఆధారిత, మరియు బాహ్య జోక్యం, వోల్టేజ్ హెచ్చుతగ్గుల నుండి ఉచితం.

డిస్‌కనెక్టింగ్ వక్రరేఖ ఓవర్‌లోడ్ పరిస్థితులలో సర్క్యూట్ బ్రేకర్ యొక్క చర్య లక్షణాలను వివరిస్తుంది. టైప్ సి డిస్‌కనెక్టింగ్ వక్రతలు ప్రధానంగా లైటింగ్ సర్క్యూట్‌లను మరియు తక్షణ ఓవర్‌లోడ్‌లకు తక్కువ సున్నితమైన కొన్ని లోడ్లను రక్షించడానికి ఉపయోగించబడతాయి. ఓవర్లోడ్ కరెంట్ చిన్నగా ఉన్నప్పుడు ఇది చాలా ఆలస్యం అయిన చర్య సమయం ద్వారా వర్గీకరించబడుతుంది; ఓవర్లోడ్ కరెంట్ పెరిగేకొద్దీ, చర్య సమయం క్రమంగా తగ్గించబడుతుంది. ఈ డిజైన్ లోడ్ స్టార్టప్ సమయంలో అస్థిరమైన ప్రస్తుత స్పైక్‌ల కారణంగా తప్పుడు ఆపరేషన్‌ను నివారించడానికి మరియు సుదీర్ఘ ఓవర్‌లోడ్‌లు సమయంలో సర్క్యూట్‌ను సమయానికి డిస్‌కనెక్ట్ చేయగలదని నిర్ధారించడానికి ఉద్దేశించబడింది.

ప్రధాన లక్షణాలు మరియు విధులు

అవశేష ప్రస్తుత రక్షణ: కర్వ్ సి ఆర్‌సిబో మానవ విద్యుత్ షాక్ లేదా పరికరాల లీకేజీ వల్ల కలిగే అవశేష ప్రవాహాన్ని గుర్తించి కత్తిరించగలదు, తద్వారా విద్యుత్ షాక్ ప్రమాదాలు మరియు విద్యుత్ మంటలను నివారిస్తుంది.

ఓవర్‌లోడ్ రక్షణ: సర్క్యూట్లో కరెంట్ RCBO యొక్క రేటెడ్ కరెంట్‌ను మించినప్పుడు, ఓవర్‌లోడింగ్ కారణంగా సర్క్యూట్ లేదా అగ్ని ప్రమాదాలకు నష్టం జరగకుండా ఉండటానికి ఇది ఒక నిర్దిష్ట వ్యవధిలో సర్క్యూట్‌ను కత్తిరించగలదు. సి-టైప్ స్ట్రిప్పింగ్ వక్రరేఖ ఈ రక్షణ తగిన సమయంలో పనిచేస్తుందని నిర్ధారిస్తుంది.

షార్ట్-సర్క్యూట్ ప్రొటెక్షన్: సర్క్యూట్లో షార్ట్-సర్క్యూట్ సంభవించినప్పుడు, కర్వ్ సి ఆర్‌సిబో షార్ట్-సర్క్యూట్ కరెంట్‌ను కత్తిరించడానికి మరియు సర్క్యూట్ మరియు పరికరాలను రక్షించడానికి త్వరగా పనిచేయగలదు. అధిక బ్రేకింగ్ సామర్థ్యం: RCBO యొక్క హై బ్రేకింగ్ సామర్థ్యం అధిక షార్ట్-కరిగే పారాసభనీయత మరియు ఫిట్టర్‌క్చర్ల యొక్క సంఘటనలో సర్క్యూట్లను త్వరగా కత్తిరించడానికి వీలు కల్పిస్తుంది. సులభంగా సంస్థాపన మరియు స్థల పొదుపు కోసం.
