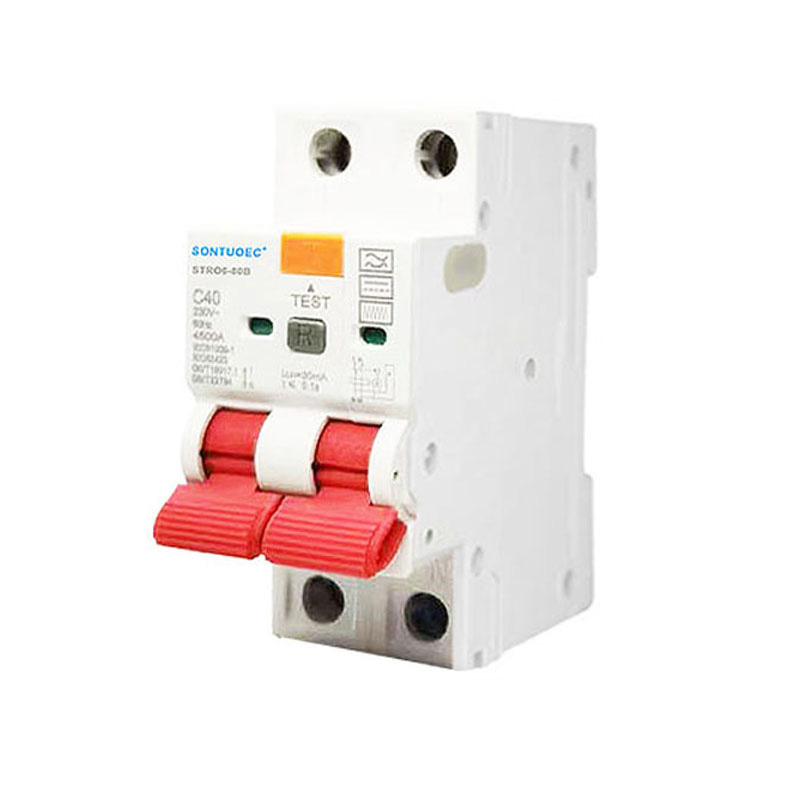

RCBO B మోడల్ 2P 4P అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్

చైనీస్ సరఫరాదారులు/ తయారీదారులలో సోంటూయోక్ ఒకటి, RCBO B మోడల్ 2P 4p అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్ మోడల్ టైప్ A పై పనిచేస్తుంది మరియు మృదువైన DC అవశేష ప్రవాహాలు, అవశేష DC ప్రవాహాలు, ఇది సర్క్యూట్లను సరిదిద్దడం మరియు అధిక పౌన frequency పున్యం AC అవశేషాల ఫలితాల ఫలితంగా ఉంటుంది ఇది సాధారణంగా రీఛార్జింగ్ స్టేషన్, మెడికల్ ఉపకరణాలు మరియు పరికరాలు, కంట్రోలర్లు మరియు వేరియబుల్ స్పీడ్ డ్రైవ్‌లు, బ్యాటర్ ఛార్జీలు మరియు ఇన్వర్టర్లు (DC) ... STRO6-80B IEC/EN61009-1 మరియు IEC/EN62423 ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

మోడల్:STRO6-80B

విచారణ పంపండి

ఉత్పత్తి వివరణ

లక్షణాలు:

విద్యుత్ లక్షణం	ప్రామాణిక		IEC/61009-1; మరియు IEC/EN62423
	రకం (భూమి లీకేజ్ యొక్క వేవ్ రూపం)		బి (ఎలక్ట్రానిక్ రకం)
	రేట్ కరెంట్	A	6,10,16,20,25,32,40,63,80 ఎ

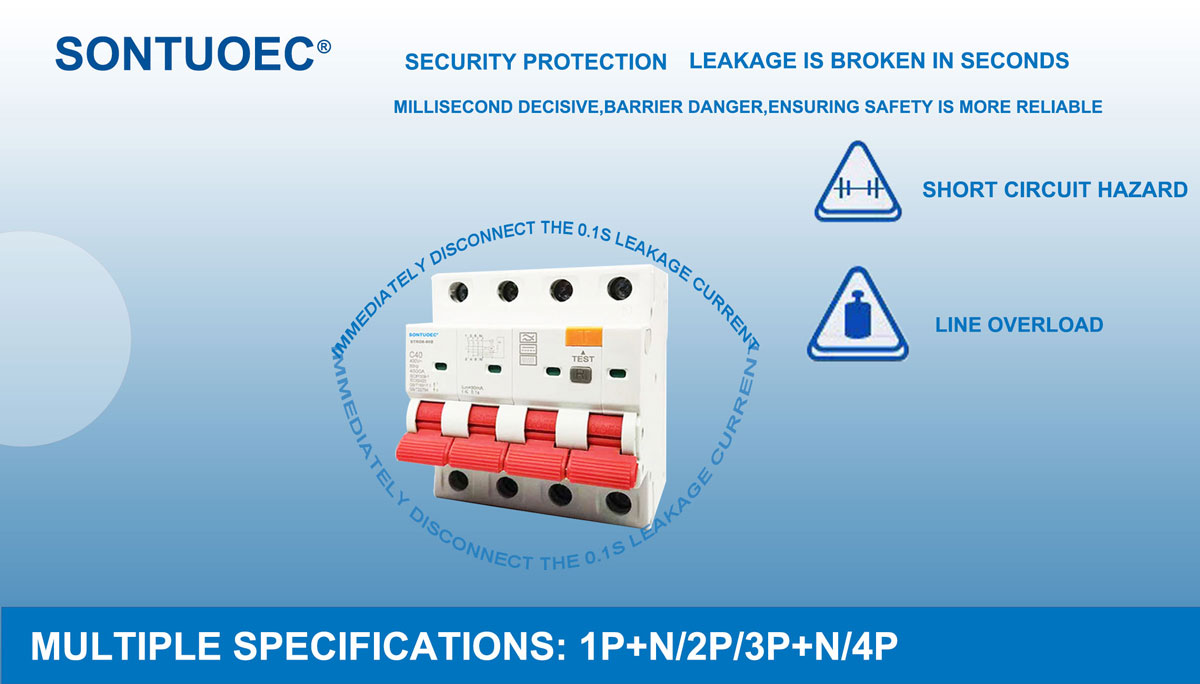

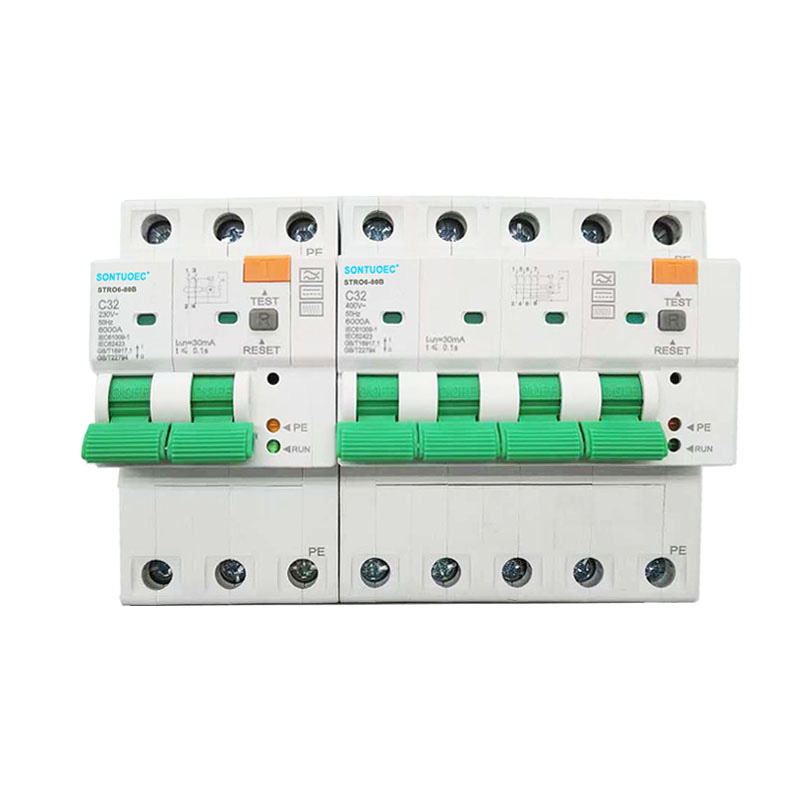

	స్తంభాలు	P	1p+n, 3p+n
	రేటెడ్ వోల్టేజ్ ue	V	IP+N: 230/240V; 3P+N: 400/415V
	రేటెడ్ సున్నితత్వం i n	A	0.03,0.1,0.3
	ఇన్సులేషన్ వోల్టేజ్ UI	V	500
	రేట్ అవశేష తయారీ మరియు	A	500 (= 25a/40a లో)
	బ్రేకింగ్ సామర్థ్యం i m	A	630 (లో = 63 ఎ)
	షార్ట్-సర్క్యూట్ కరెంట్ I సి	A	10000
	SCPD ఫ్యూజ్	A	10000
	I n కింద విరామం సమయం	s	≤0.1
	రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50
	రేటెడ్ ప్రేరణ వోల్టేజ్ (1.2/5.0) UIMP ని తట్టుకుంటుంది	V	4000
మెకానికాయి లక్షణాలు	Ind వద్ద విద్యుద్వాహక పరీక్ష వోల్టేజ్. ఫ్రెడ్. 1 నిమిషానికి	kv	2.5
	కాలుష్య డిగ్రీ		2
	విద్యుత్ జీవితం		2000
	మెకానికై ఐఫ్		10000

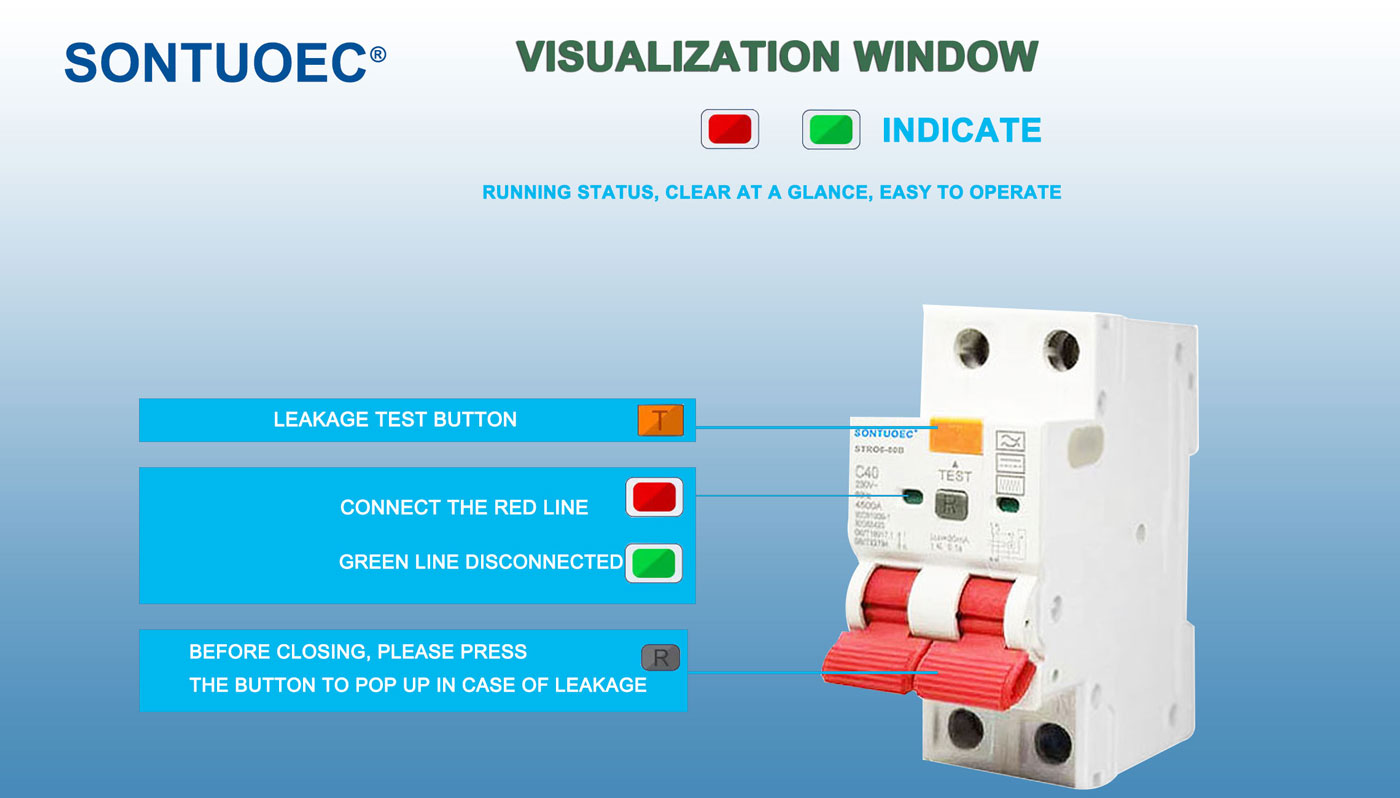

	తప్పు ప్రస్తుత సూచిక		అవును
	రక్షణ డిగ్రీ		IP20

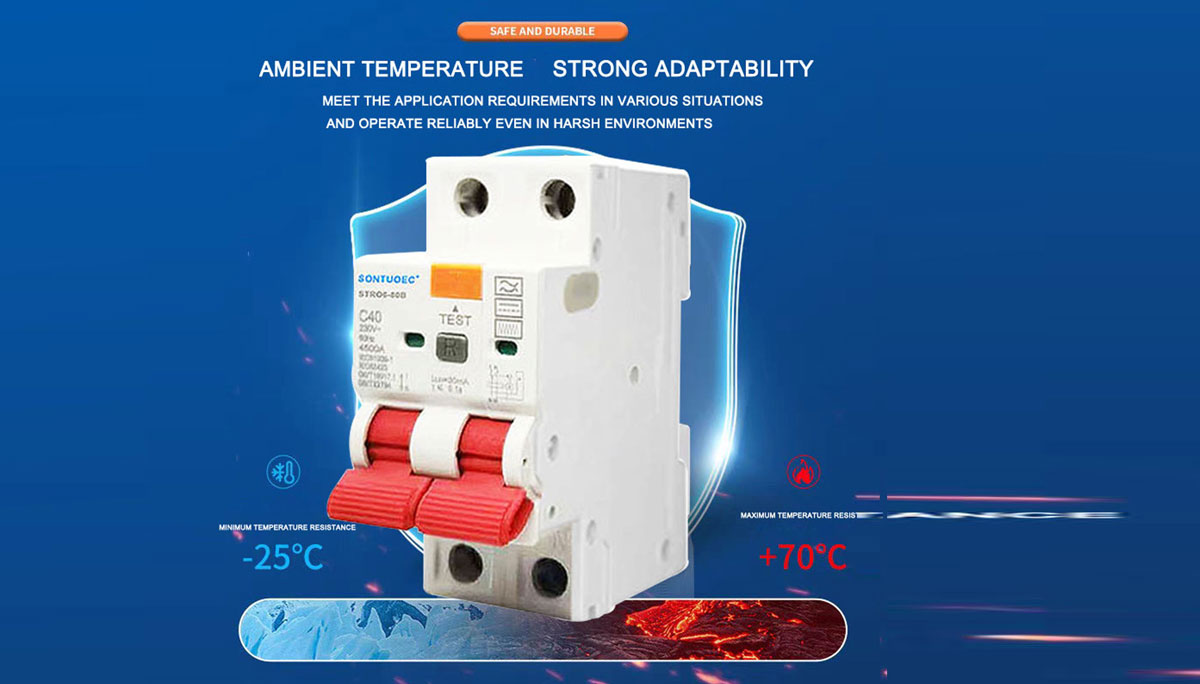

	పరిసర ఉష్ణోగ్రత (రోజువారీ సగటు 35 తో)	ºC	-40 ~+55ºC
	నిల్వ ఉష్ణోగ్రత	ºC	-40 ~+70ºC

RCBO STRO6-80B ఈ క్రింది విధంగా అనేక ప్రధాన విధులు ఉన్నాయి

ఓవర్‌లోడ్ రక్షణ: సర్క్యూట్లో కరెంట్ STRO6-80B RCBO యొక్క రేట్ విలువను మించినప్పుడు, సర్క్యూట్ మరియు పరికరాలు వేడెక్కకుండా నిరోధించడానికి ఇది స్వయంచాలకంగా సర్క్యూట్‌ను సమకూర్చుతుంది, తద్వారా అగ్ని మరియు నష్టాన్ని నివారించవచ్చు.

షార్ట్ సర్క్యూట్ రక్షణ: సర్క్యూట్లో షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, షార్ట్ సర్క్యూట్ కరెంట్ సర్క్యూట్ మరియు పరికరాలకు తీవ్రమైన నష్టం కలిగించకుండా ఉండటానికి STRO6-80B RCBO త్వరగా సర్క్యూట్ను కత్తిరిస్తుంది.

లీకేజ్ రక్షణ: STRO6-80B RCBO ఒక సర్క్యూట్లో అవశేష ప్రవాహాన్ని (అనగా, లీకేజ్ కరెంట్) గుర్తించగలదు. అవశేష ప్రవాహం సెట్ పరిమితిని మించినప్పుడు, RCBO B మోడల్ 2P 4P అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్ విద్యుద్వాహక ప్రమాదాలు మరియు విద్యుత్ మంటలను నివారించడానికి చాలా తక్కువ వ్యవధిలో సర్క్యూట్‌ను కత్తిరిస్తుంది.

STRO6-80B RCBO యొక్క ఆపరేషన్ సూత్రం

STRO6-80B RCBO లో అంతర్గత థర్మల్ మాగ్నెటిక్ ట్రిప్ డిటెక్టర్ (ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్ రక్షణ కోసం) మరియు అవశేష ప్రస్తుత డిటెక్టర్ (లీకేజ్ రక్షణ కోసం) ఉన్నాయి. సర్క్యూట్లో ప్రస్తుత లేదా అవశేష ప్రవాహం అసాధారణంగా ఉన్నప్పుడు, సంబంధిత స్ట్రైకర్ STRO6-80B RCBO యొక్క ట్రిప్పింగ్ మెకానిజమ్‌ను ప్రేరేపిస్తుంది, ఇది త్వరగా సర్క్యూట్‌ను కత్తిరిస్తుంది.

1.థర్మల్ మాగ్నెటిక్ ట్రిప్పర్: ట్రిప్పింగ్‌ను ప్రేరేపించడానికి కరెంట్ కండక్టర్ గుండా వెళుతున్నప్పుడు ఉత్పత్తి చేయబడిన వేడి మరియు అయస్కాంత క్షేత్రాన్ని ఇది ఉపయోగిస్తుంది. కరెంట్ చాలా ఎక్కువగా ఉన్నప్పుడు, కండక్టర్ వేడెక్కుతుంది మరియు అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, దీనివల్ల థర్మల్ మాగ్నెటిక్ స్ట్రైకర్ లోపల బిమెటల్ వంగి లేదా అయస్కాంతం ఐరన్ కోర్ను ఆకర్షించడానికి, తద్వారా ట్రిప్పింగ్ యంత్రాంగాన్ని ప్రేరేపిస్తుంది.

2. రిసిడ్యువల్ కరెంట్ డిటెక్టర్: ఇది సర్క్యూట్లోని అవశేష ప్రవాహాన్ని గుర్తించడానికి సున్నా సీక్వెన్స్ కరెంట్ ట్రాన్స్ఫార్మర్‌ను ఉపయోగిస్తుంది. అవశేష కరెంట్ సెట్ పరిమితిని మించినప్పుడు, అవశేష ప్రస్తుత డిటెక్టర్ సర్క్యూట్‌ను కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజానికి సిగ్నల్ పంపుతుంది.

STRO6-80B RCBO యొక్క లక్షణాలు

మల్టీ-ఫంక్షనల్ ఇంటిగ్రేషన్: STRO6-80B RCBO ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు లీకేజ్ ప్రొటెక్షన్ ఫంక్షన్లను అనుసంధానిస్తుంది, ఎలక్ట్రికల్ సిస్టమ్స్ రూపకల్పన మరియు సంస్థాపనను సరళీకృతం చేస్తుంది.

అధిక సున్నితత్వం: STRO6-80B RCBO లు సర్క్యూట్లో అసాధారణమైన మరియు అవశేష ప్రవాహాలను త్వరగా గుర్తించి కత్తిరించవచ్చు, ఇది నమ్మదగిన రక్షణను అందిస్తుంది.

వ్యవస్థాపించడం మరియు నిర్వహించడం సులభం: STRO6-80B RCBO లు సాధారణంగా సులభంగా సంస్థాపన మరియు నిర్వహణ కోసం మాడ్యులైజ్ చేయబడతాయి.

అధిక భద్రత: ఎలక్ట్రికల్ సిస్టమ్స్ యొక్క సురక్షితమైన ఆపరేషన్ను నిర్ధారించడానికి STRO6-80B RCBO లు అధిక భద్రత మరియు విశ్వసనీయత కోసం కఠినంగా పరీక్షించబడతాయి మరియు ధృవీకరించబడతాయి.

STRO6-80B RCBO యొక్క అప్లికేషన్ దృశ్యాలు

STRO6-80B RCBO లు నివాస, వాణిజ్య మరియు పారిశ్రామిక రంగాలలో విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ముఖ్యంగా ఏకకాలంలో ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు ఎర్త్ లీకేజ్ రక్షణ అవసరం. అవి సాధారణంగా పంపిణీ పెట్టెలు, స్విచ్‌బోర్డులు లేదా కంట్రోల్ క్యాబినెట్లలో సర్క్యూట్లు మరియు పరికరాలను అసాధారణమైన ప్రస్తుత మరియు వోల్టేజ్ వల్ల కలిగే నష్టం నుండి రక్షించడానికి మరియు విద్యుదాఘాతాన్ని నివారించడానికి ఇన్‌స్టాల్ చేయబడతాయి.
