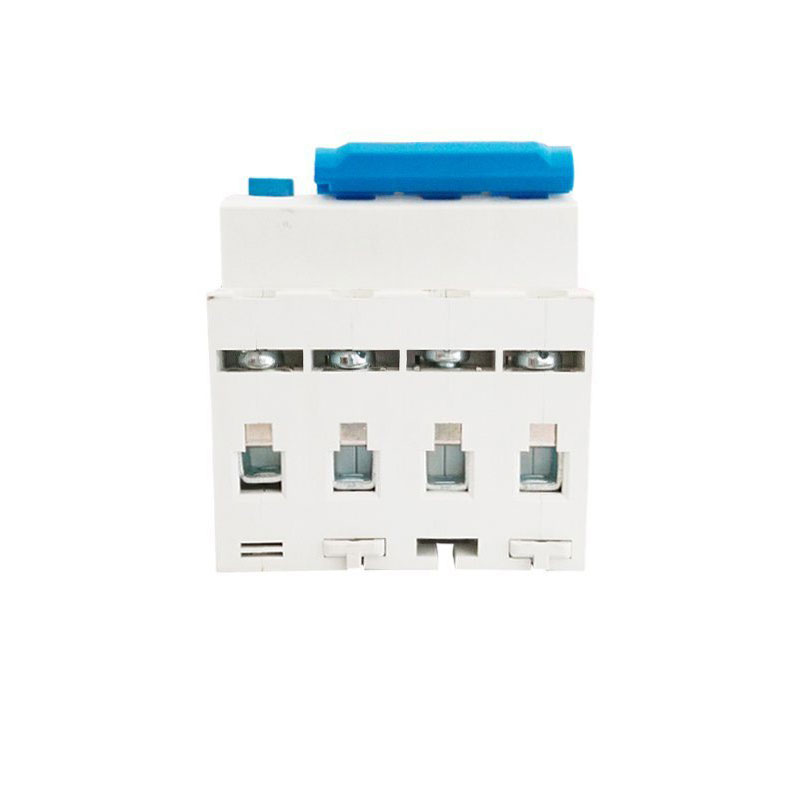

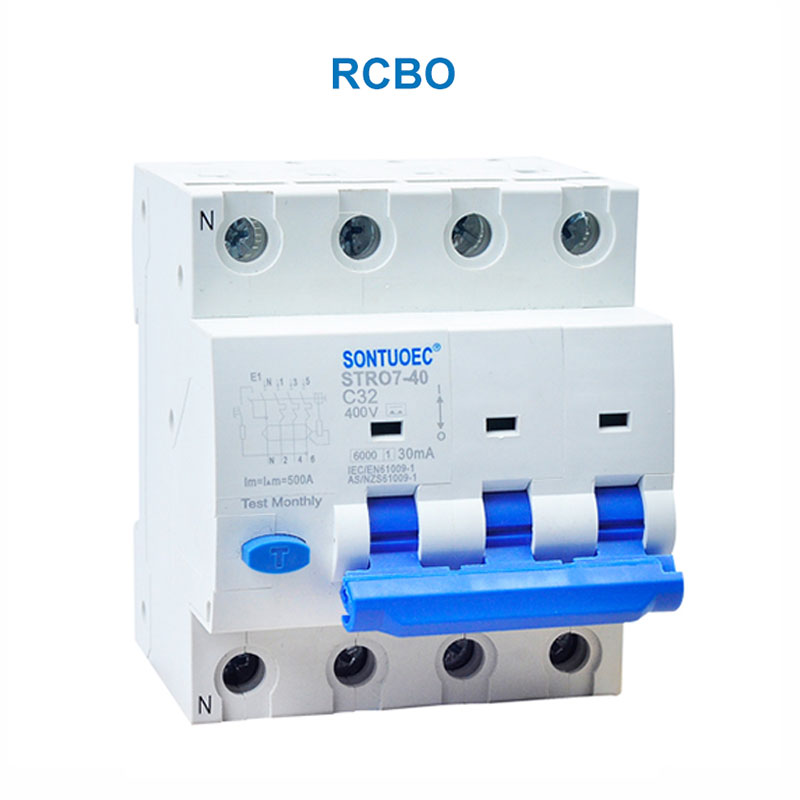

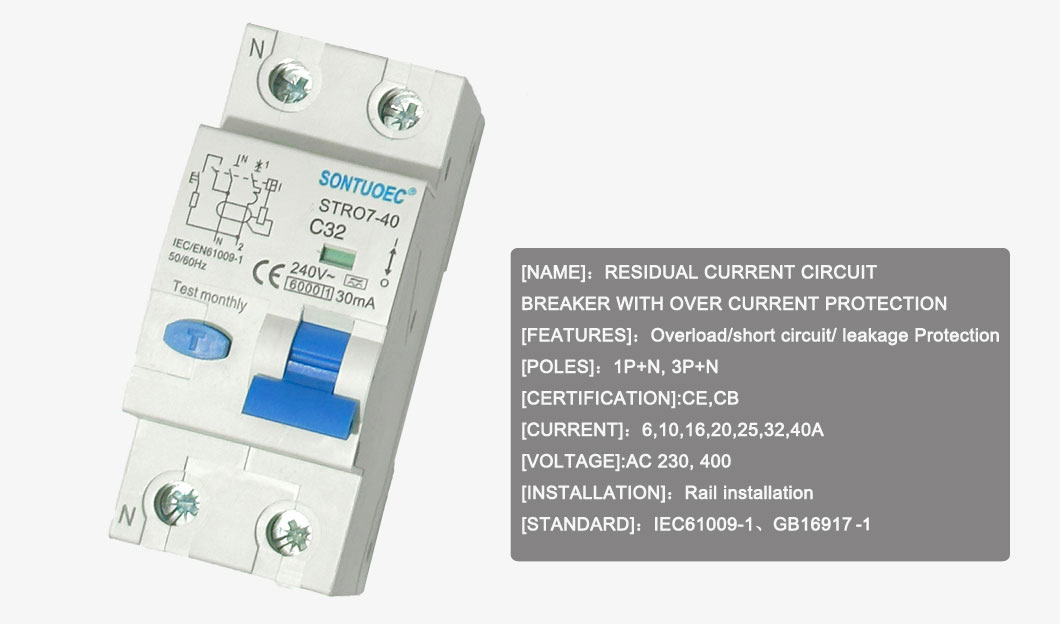

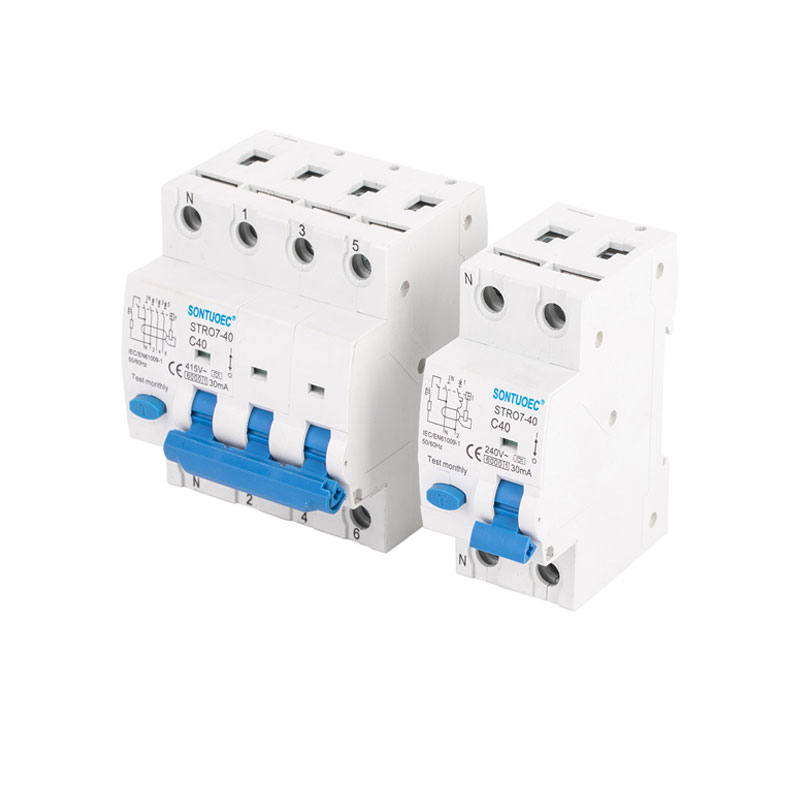

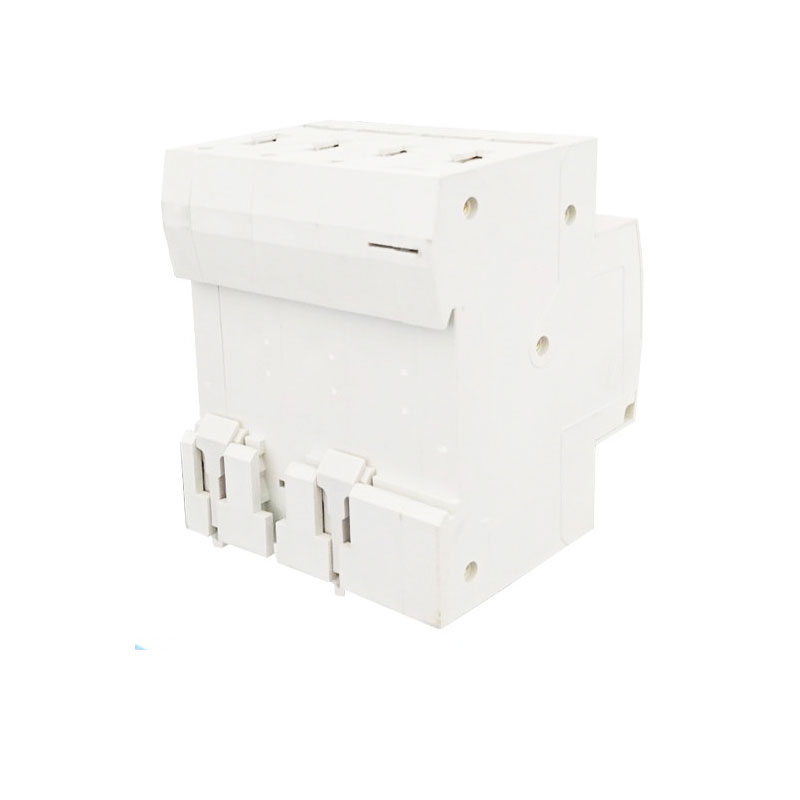

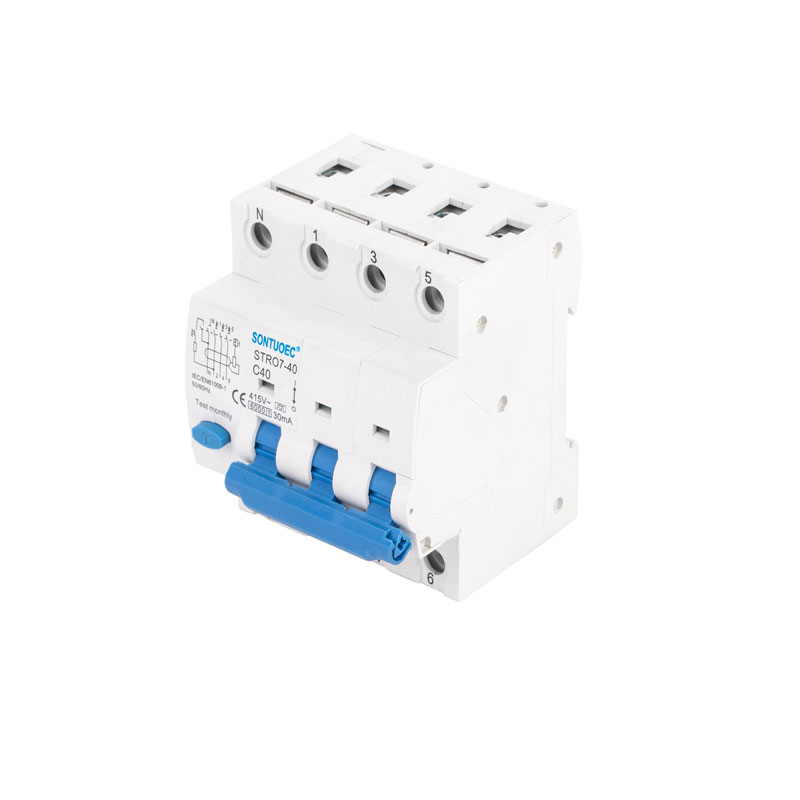

STRO7-40 RCBO

STRO7-40 RCBO, పూర్తి పేరు ఓవర్‌కరెంట్ ప్రొటెక్షన్‌తో రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్. ఇది ఓవర్‌లోడ్ ప్రొటెక్షన్, షార్ట్-సర్క్యూట్ ప్రొటెక్షన్ మరియు లీకేజ్ ప్రొటెక్షన్‌ను ఏకీకృతం చేసే విద్యుత్ భద్రతా పరికరం మరియు వ్యక్తిగత భద్రత మరియు పరికరాల సురక్షిత ఆపరేషన్‌ను నిర్ధారించడానికి నివాస, వాణిజ్య మరియు పారిశ్రామిక ప్రాంతాలలో విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది. STRO7-40 RCBO అనేది ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు లీకేజ్ రక్షణతో కూడిన ముఖ్యమైన విద్యుత్ భద్రతా పరికరం. దాని పని సూత్రం, లక్షణాలు, అప్లికేషన్ దృశ్యాలు మరియు ఎంపిక మరియు ఇన్‌స్టాలేషన్ పద్ధతులను అర్థం చేసుకోవడం ద్వారా, మీరు ఎలక్ట్రికల్ సిస్టమ్‌ల యొక్క సురక్షితమైన ఆపరేషన్‌ను నిర్ధారించడానికి STRO7-40 RCBOని బాగా ఉపయోగించవచ్చు మరియు నిర్వహించవచ్చు.

మోడల్:STR07-40

విచారణ పంపండి

ఉత్పత్తి వివరణ

ప్రామాణికం	IEC/EN 61009-1
మోడల్	STRO7-40 విద్యుదయస్కాంత రకం, ఎలక్ట్రానిక్ రకం
అవశేష ప్రస్తుత లక్షణాలు	A/AC
పోల్ నం	1P+N,3P+N
రేటింగ్ ప్రస్తుతం(A)	6A,10A,16A,25A,32A, 40A
బ్రేకింగ్ కెపాసిటీ	6KA
రీటెడ్ ఫ్రీక్వెన్సీ (Hz)	50/60
రేట్ వోల్టేజ్(V)	240/415V ;230/400V
రేట్ అవశేష ఆపరేటింగ్ కరెంట్	10మా,30మా,100మా,300మా,500మా
ఎలక్ట్రో మెకానికల్ ఓర్పు	4000 కంటే ఎక్కువ చక్రాలు
సర్టిఫికేట్:	CE; CB; SAA;

STRO7-40 RCBO యొక్క ప్రధాన విధులు

ఓవర్‌లోడ్ ప్రొటెక్షన్: సర్క్యూట్‌లోని కరెంట్ STRO7-40 RCBO యొక్క రేట్ విలువను మించిపోయినప్పుడు, సర్క్యూట్ మరియు పరికరాలు వేడెక్కకుండా నిరోధించడానికి నిర్ణీత వ్యవధిలో అది స్వయంచాలకంగా సర్క్యూట్‌ను కత్తిరించుకుంటుంది, తద్వారా అగ్ని మరియు నష్టాన్ని నివారించవచ్చు.

షార్ట్ సర్క్యూట్ రక్షణ: సర్క్యూట్‌లో షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, షార్ట్ సర్క్యూట్ కరెంట్‌ను సర్క్యూట్ మరియు పరికరాలకు తీవ్రమైన నష్టం కలిగించకుండా నిరోధించడానికి STRO7-40 RCBO త్వరగా సర్క్యూట్‌ను కట్ చేస్తుంది.

లీకేజ్ ప్రొటెక్షన్: STRO7-40 RCBO ఒక సర్క్యూట్‌లో అవశేష కరెంట్‌ను (అంటే లీకేజ్ కరెంట్) గుర్తించగలదు. అవశేష కరెంట్ సెట్ థ్రెషోల్డ్‌ను మించిపోయినప్పుడు, STRO7-40 RCBO విద్యుత్ షాక్ ప్రమాదాలు మరియు విద్యుత్ మంటలను నివారించడానికి చాలా తక్కువ వ్యవధిలో సర్క్యూట్‌ను కట్ చేస్తుంది.

STRO7-40 RCBO యొక్క ఆపరేషన్ సూత్రం

STRO7-40 RCBO అంతర్గత ఉష్ణ మాగ్నెటిక్ ట్రిప్ డిటెక్టర్ (ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ రక్షణ కోసం) మరియు అవశేష కరెంట్ డిటెక్టర్ (లీకేజ్ రక్షణ కోసం) కలిగి ఉంటుంది. సర్క్యూట్‌లో కరెంట్ లేదా అవశేష కరెంట్ అసాధారణంగా ఉన్నప్పుడు, సంబంధిత స్ట్రైకర్ STRO7-40 RCBO యొక్క ట్రిప్పింగ్ మెకానిజంను ప్రేరేపిస్తుంది, ఇది సర్క్యూట్‌ను త్వరగా కత్తిరించేలా చేస్తుంది.

1.థర్మల్ మాగ్నెటిక్ ట్రిప్పర్: ట్రిప్పింగ్‌ను ప్రేరేపించడానికి కండక్టర్ గుండా కరెంట్ వెళ్లినప్పుడు ఉత్పన్నమయ్యే వేడి మరియు అయస్కాంత క్షేత్రాన్ని ఇది ఉపయోగించుకుంటుంది. కరెంట్ చాలా ఎక్కువగా ఉన్నప్పుడు, కండక్టర్ వేడెక్కుతుంది మరియు అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, దీని వలన థర్మల్ మాగ్నెటిక్ స్ట్రైకర్ లోపల బైమెటల్ వంగి ఉంటుంది లేదా అయస్కాంతం ఐరన్ కోర్‌ను ఆకర్షిస్తుంది, తద్వారా ట్రిప్పింగ్ మెకానిజంను ప్రేరేపిస్తుంది.

2. అవశేష కరెంట్ డిటెక్టర్: ఇది సర్క్యూట్‌లోని అవశేష కరెంట్‌ను గుర్తించడానికి జీరో సీక్వెన్స్ కరెంట్ ట్రాన్స్‌ఫార్మర్‌ను ఉపయోగిస్తుంది. అవశేష కరెంట్ సెట్ థ్రెషోల్డ్‌ను అధిగమించినప్పుడు, అవశేష కరెంట్ డిటెక్టర్ సర్క్యూట్‌ను కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజంకు సిగ్నల్‌ను పంపుతుంది.

STRO7-40 RCBO

STRO7-40 RCBO యొక్క లక్షణాలు

మల్టీ-ఫంక్షనల్ ఇంటిగ్రేషన్: STRO7-40 RCBO ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు లీకేజ్ ప్రొటెక్షన్ ఫంక్షన్‌లను ఏకీకృతం చేస్తుంది, విద్యుత్ వ్యవస్థల రూపకల్పన మరియు సంస్థాపనను సులభతరం చేస్తుంది.

అధిక సున్నితత్వం: STRO7-40 RCBOలు సర్క్యూట్‌లోని అసాధారణ మరియు అవశేష ప్రవాహాలను త్వరగా గుర్తించి, కత్తిరించగలవు, నమ్మదగిన రక్షణను అందిస్తాయి.

ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం: STRO7-40 RCBOలు సాధారణంగా సులభంగా ఇన్‌స్టాలేషన్ మరియు నిర్వహణ కోసం మాడ్యులరైజ్ చేయబడతాయి.

అధిక భద్రత: STRO7-40 RCBOలు ఎలక్ట్రికల్ సిస్టమ్‌ల సురక్షిత ఆపరేషన్‌ను నిర్ధారించడానికి అధిక భద్రత మరియు విశ్వసనీయత కోసం కఠినంగా పరీక్షించబడ్డాయి మరియు ధృవీకరించబడ్డాయి.

STRO7-40 RCBO యొక్క అప్లికేషన్ దృశ్యాలు

STRO7-40 RCBOలు నివాస, వాణిజ్య మరియు పారిశ్రామిక రంగాలలో విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ప్రత్యేకించి ఏకకాలంలో ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు భూమి లీకేజీ రక్షణ అవసరం. అవి సాధారణంగా డిస్ట్రిబ్యూషన్ బాక్స్‌లు, స్విచ్‌బోర్డ్‌లు లేదా కంట్రోల్ క్యాబినెట్‌లలో అమర్చబడి, అసాధారణ కరెంట్ మరియు వోల్టేజ్ వల్ల కలిగే నష్టం నుండి సర్క్యూట్‌లు మరియు పరికరాలను రక్షించడానికి మరియు విద్యుదాఘాతాన్ని నిరోధించడానికి.
