ఎల్వి రియాక్టివ్ పవర్ సర్క్యూట్లో ఎల్వి కెపాసిటర్ కంట్రోల్ పరికరాన్ని ఆపరేట్ చేయడానికి లేదా మార్చడానికి 380V వరకు AC 50Hz లేదా 60Hz యొక్క పవర్ నెట్వర్క్లో AC మాగ్నెటిక్ కాంటాక్టర్ ఉపయోగించబడుతుంది. యాంటిసూర్జ్ పరికరంతో, ఇది ముగింపు పెరుగుదల యొక్క ప్రభావాన్ని తగ్గిస్తుంది మరియు ఓవర్లోడ్ నుండి బ్రేకింగ్గా నిరోధిస్తుంది.
రకం |
CJ19-09 |
CJ19-12 |
CJ19-18 |
CJ19-25 |
CJ19-32 |
CJ19-40 |
CJ19-50 |
CJ19-65 |
CJ19-80 |
CJ19-95 |
|
రేట్ వర్కింగ్ కరెంట్ (ఎ) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
3-దశ యొక్క ప్రామాణిక శక్తి రేటింగ్స్ మోటార్స్ 50/60Hz కంపోరీ AC-3 |
220/230 వి |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400 వి |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415 వి |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500 వి |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690 వి |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
రేటెడ్ హీట్ కరెంట్ (ఎ) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
విద్యుత్ జీవితం |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
యాంత్రిక జీవితం (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
పరిచయాల సంఖ్య |
3 పి+లేదు |
3P+NC+NO |
|||||||||
3p+nc |

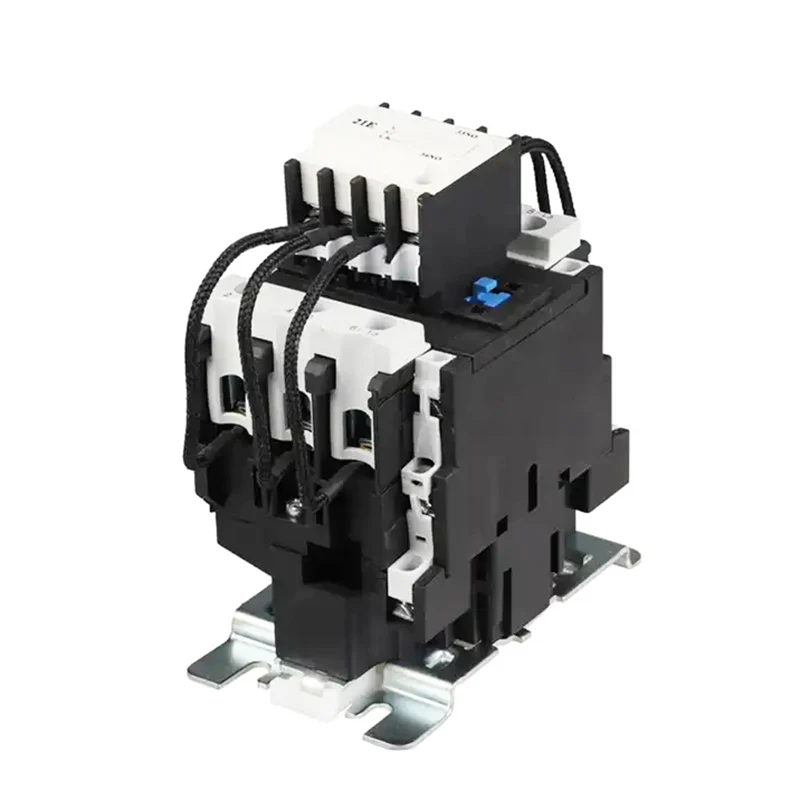

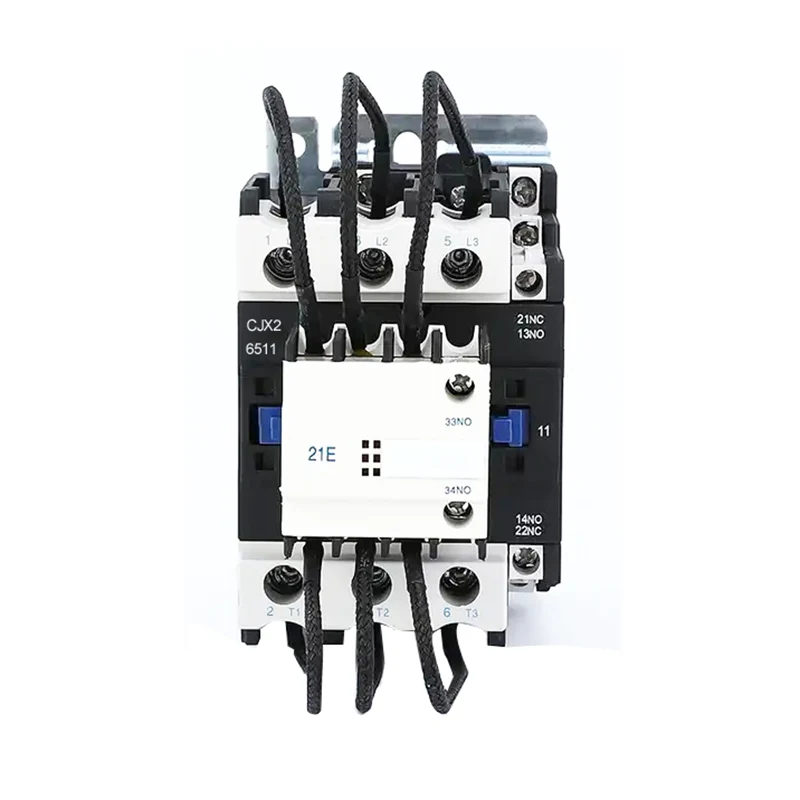

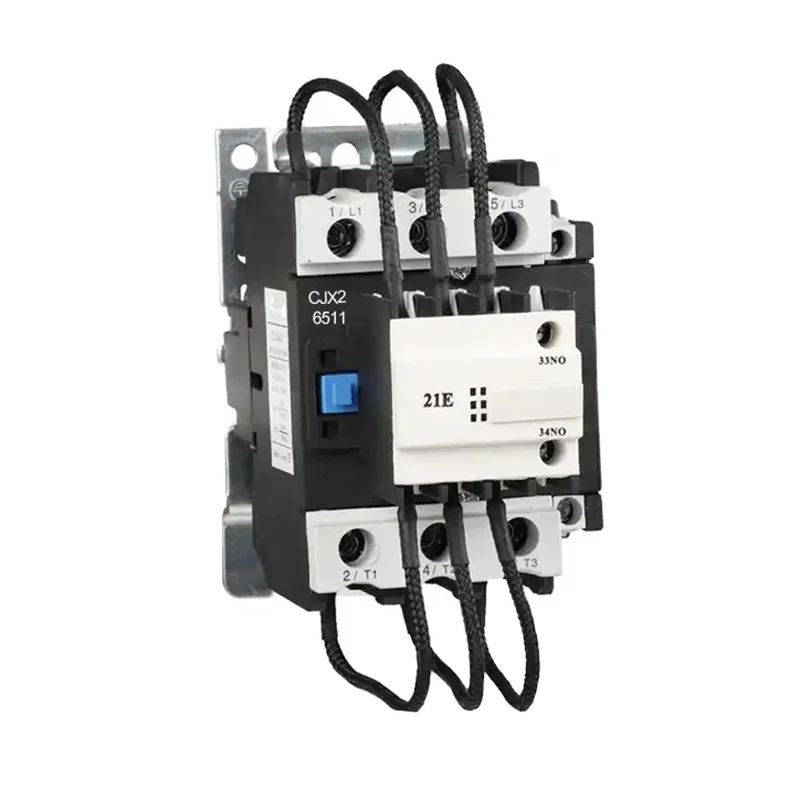

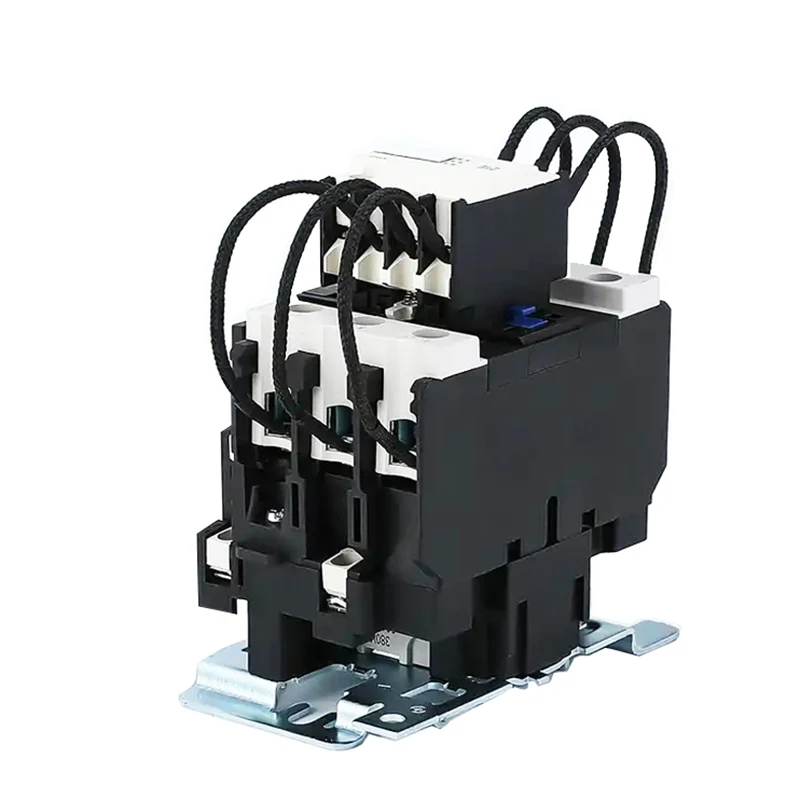

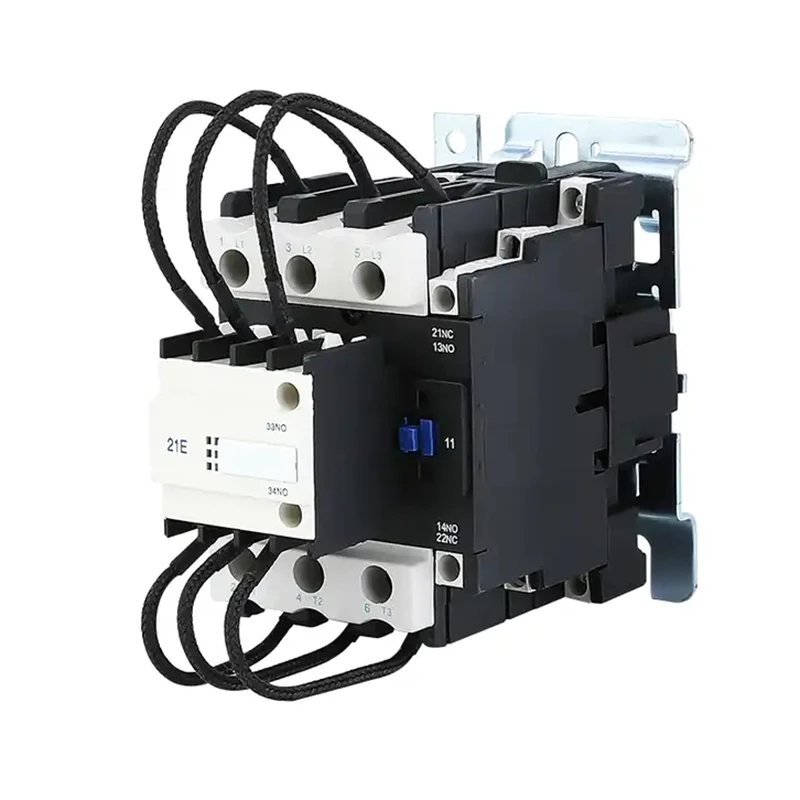

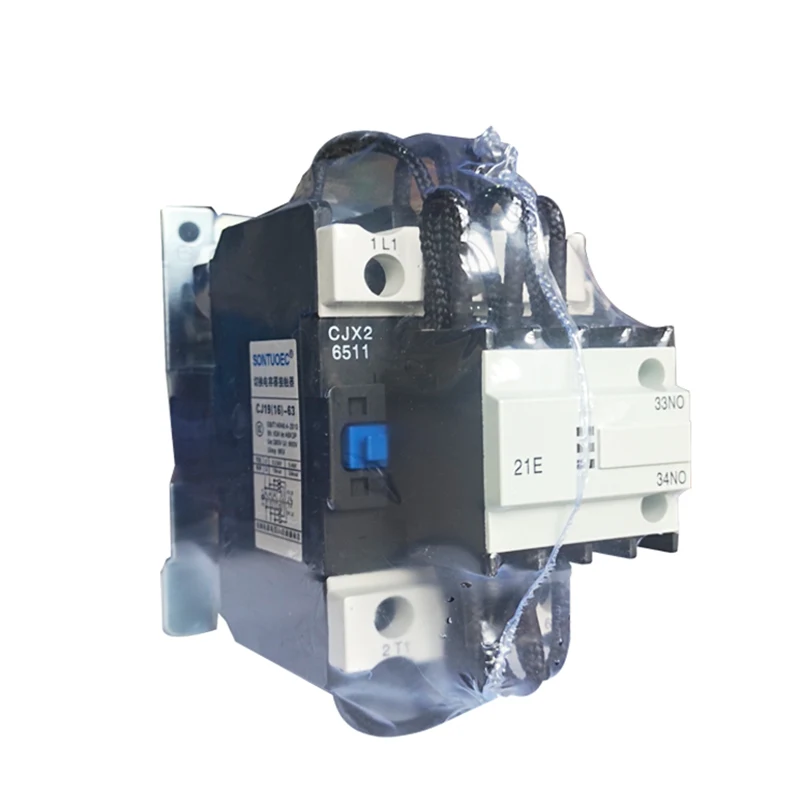

LV రియాక్టివ్ పవర్ సర్క్యూట్లో LV కెపాసిటర్ నియంత్రణ పరికరాన్ని ఆపరేట్ చేయడానికి లేదా మార్చడానికి SCJ19 స్విచింగ్ కెపాసిటర్ రకం కాంటాక్టర్ AC 50Hz లేదా 60Hz యొక్క పవర్ నెట్వర్క్లో 380V వరకు ఉపయోగించబడుతుంది. యాంటిసూర్జ్ పరికరంతో, ఇది ముగింపు పెరుగుదల యొక్క ప్రభావాన్ని తగ్గిస్తుంది మరియు ఓవర్లోడ్ నుండి బ్రేకింగ్గా నిరోధిస్తుంది.
AC మాగ్నెటిక్ కాంటాక్టర్ యొక్క ఆపరేటింగ్ సూత్రం విద్యుదయస్కాంత ప్రేరణ మరియు అయస్కాంత శక్తిపై ఆధారపడి ఉంటుంది. కాయిల్ శక్తివంతం అయినప్పుడు, ఉత్పత్తి చేయబడిన అయస్కాంత క్షేత్రం ఐరన్ కోర్ను ఆకర్షిస్తుంది మరియు పరిచయాలను మూసివేస్తుంది, తద్వారా సర్క్యూట్ తెరుస్తుంది. కాయిల్ డి-ఎనర్జైజ్ చేయబడినప్పుడు, అయస్కాంత క్షేత్రం అదృశ్యమవుతుంది, ఐరన్ కోర్ వసంత చర్యలో రీసెట్ అవుతుంది, పరిచయం విరిగింది మరియు సర్క్యూట్ డిస్కనెక్ట్ అవుతుంది. ఈ విధంగా, ఎసి మాగ్నెటిక్ కాంటాక్టర్ ఎసి సర్క్యూట్ యొక్క నియంత్రణను గ్రహిస్తుంది.
AC మాగ్నెటిక్ కాంటాక్టర్ ప్రధానంగా ఈ క్రింది భాగాలతో కూడి ఉంటుంది:
విద్యుదయస్కాంత వ్యవస్థ: కాయిల్, కోర్ మరియు ఆర్మేచర్ వంటి భాగాలను కలిగి ఉంటుంది, ఇవి అయస్కాంత క్షేత్రం మరియు అయస్కాంత చర్యను ఉత్పత్తి చేయడానికి కీలకమైన భాగాలు.
సంప్రదింపు వ్యవస్థ: ప్రధాన పరిచయం మరియు సహాయక పరిచయాన్ని కలిగి ఉంటుంది, వీటిని సర్క్యూట్ను ఆన్ మరియు ఆఫ్ చేయడానికి ఉపయోగిస్తారు. ప్రధాన పరిచయాలు సాధారణంగా పెద్ద ప్రవాహాలను కలిగి ఉండటానికి ఉపయోగిస్తారు, అయితే వివిధ నియంత్రణ విధులను గ్రహించడానికి సహాయక పరిచయాలు ఉపయోగించబడతాయి.
ఆర్క్ ఆర్పివేసే పరికరం: పరిచయం డిస్కనెక్ట్ అయినప్పుడు ఆర్క్ను ఆర్పడానికి ఉపయోగిస్తారు, ఆర్క్ పరిచయాన్ని దెబ్బతీయకుండా చేస్తుంది.
ఇతర భాగాలు: స్ప్రింగ్స్, బ్రాకెట్లు, హౌసింగ్లు మొదలైనవి వంటివి కాంటాక్టర్ యొక్క సాధారణ ఆపరేషన్ను నిర్ధారించడానికి భాగాలను పరిష్కరించడానికి మరియు మద్దతు ఇవ్వడానికి ఉపయోగిస్తారు.
నిర్మాణ లక్షణాలు
1. కాంటాక్టర్ ప్రస్తుత పరిమిత నిరోధకతతో సమావేశమైంది, అనుమతించదగిన విలువలో స్విచింగ్-ఆన్ ఉప్పెనను పరిమితం చేయగలదు.
2. కాంటాక్టర్ నేరుగా నటన ద్వంద్వ-విరామ నిర్మాణంలో ఉంటుంది, నటన విధానం చురుకైనది, చేతితో తనిఖీ చేయడం సులభం, పరిచయాలను భర్తీ చేయడానికి కాంపాక్ట్ స్ట్రక్చర్ ఆర్కెన్షియంట్.
3. కవర్ ద్వారా రక్షించబడిన టెర్మినల్ బ్లాక్ వైరింగ్, సురక్షితమైన మరియు నమ్మదగినది.

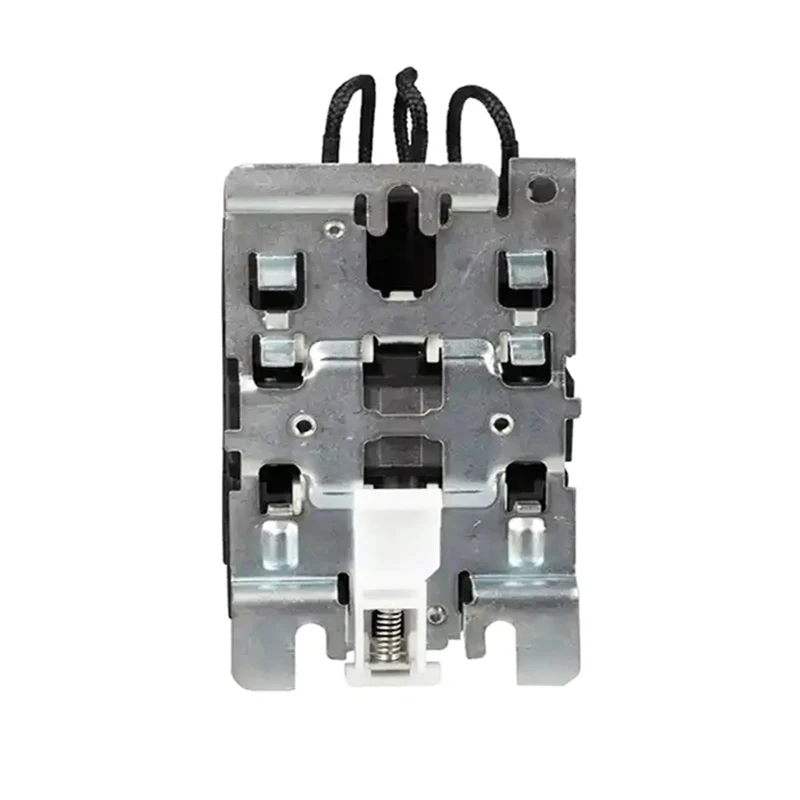

4. దీనిని స్క్రూల ద్వారా లేదా 35/75 మిమీ ప్రామాణిక రైలులో అమర్చవచ్చు.
పని మరియు సంస్థాపనా పరిస్థితులు
.
. తేమగా ఉన్న నెలలో గరిష్ట సాపేక్ష ఆర్ద్రతతో సగటున సగటు అత్యల్ప ఉష్ణోగ్రత + 25 the 90%, మరియు ఉష్ణోగ్రత మార్పును పరిగణనలోకి తీసుకుంటుంది మరియు జెల్ యొక్క ఉపరితలంపై ఉత్పత్తి.
(3) సంస్థాపన ఉన్నప్పుడు ఎత్తు 2000 మీ కంటే ఎక్కువ కాదు.
(4) కాలుష్య తరగతి: 3 తరగతి
(5) ఇన్స్టాలేషన్ క్లాస్: iii
.
విశ్వసనీయ పని: ఎసి మాగ్నెటిక్ కాంటాక్టర్ అధిక నాణ్యత గల పదార్థాలు మరియు అధునాతన ఉత్పాదక ప్రక్రియతో తయారు చేయబడింది, ఇది అధిక విశ్వసనీయత మరియు స్థిరత్వాన్ని కలిగి ఉంది.
సుదీర్ఘ సేవా జీవితం: కాంటాక్ట్ సిస్టమ్ దుస్తులు-నిరోధక పదార్థాలతో తయారు చేయబడింది, ఇది పెద్ద కరెంట్ మరియు వోల్టేజ్ షాక్లను తట్టుకోగలదు, సేవా జీవితాన్ని పొడిగిస్తుంది.
నిర్వహించడం సులభం: నిర్మాణం సహేతుకంగా రూపొందించబడింది, విడదీయడం మరియు మరమ్మత్తు చేయడం సులభం, నిర్వహణ వ్యయాన్ని తగ్గిస్తుంది.
వివిధ లక్షణాలు: వేర్వేరు వినియోగదారుల అవసరాలను తీర్చడానికి, ఎసి మాగ్నెటిక్ కాంటాక్టర్ వివిధ ప్రస్తుత స్థాయిలు, వోల్టేజ్ స్థాయిలు మరియు సహాయక సంప్రదింపు కాన్ఫిగరేషన్లతో సహా ఎంచుకోవడానికి అనేక రకాల లక్షణాలు మరియు నమూనాలను కలిగి ఉంది.
