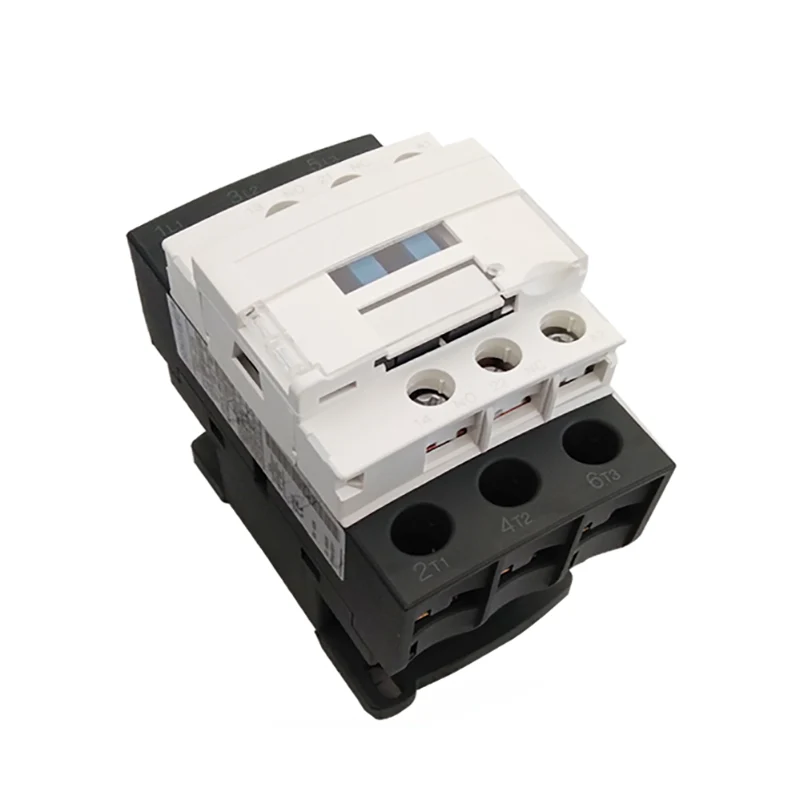

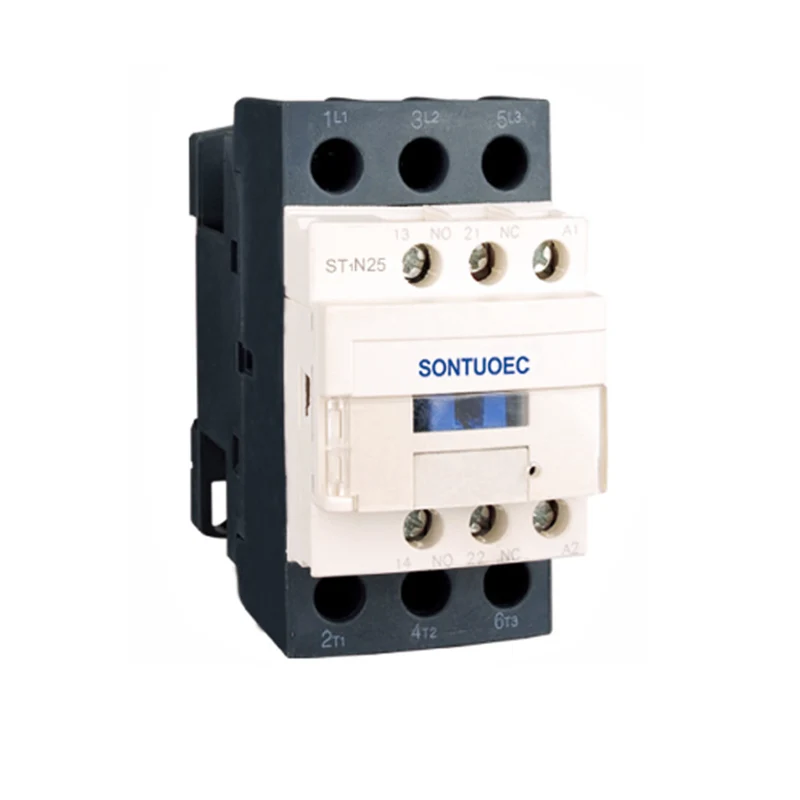

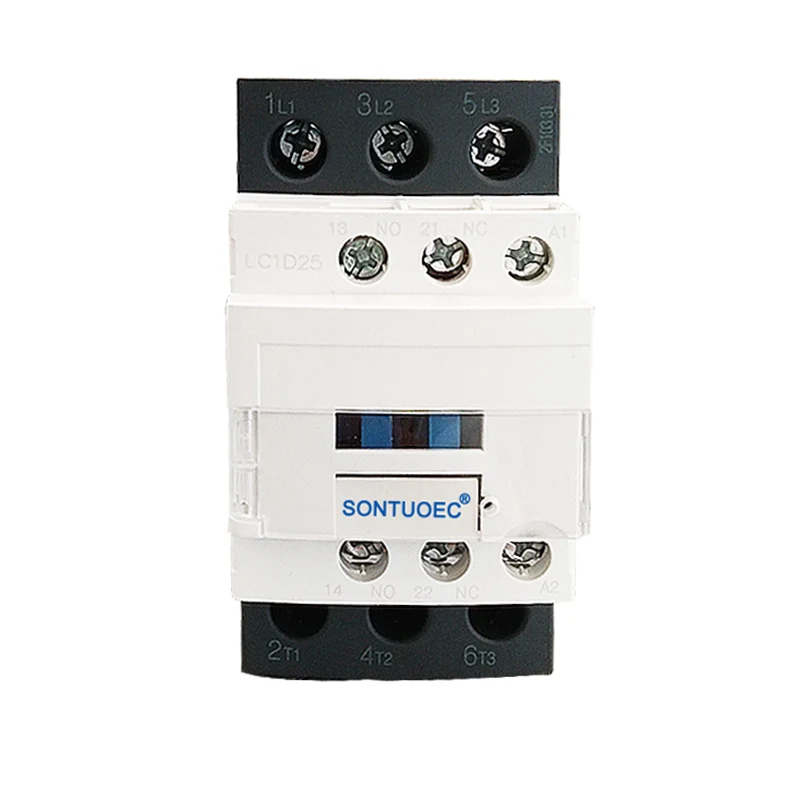

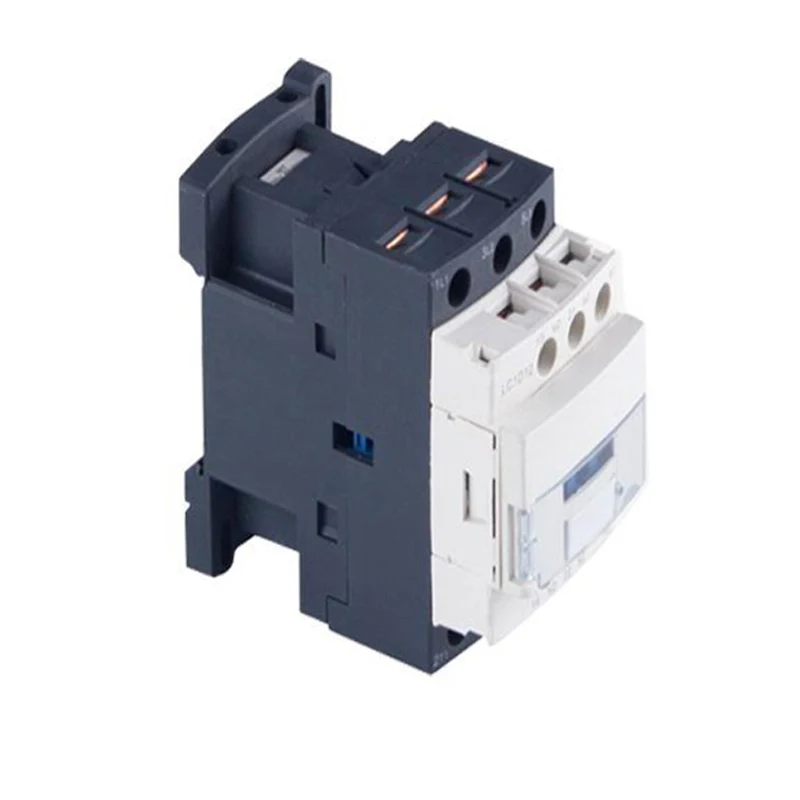

CJX2 3P 25A AC కాంటాక్టర్

CJX2 3P 25A AC కాంటాక్టర్ ఎక్కువ దూరం సర్క్యూట్లను కనెక్ట్ చేయడానికి మరియు విచ్ఛిన్నం చేయడానికి అనుకూలంగా ఉంటుంది, అలాగే AC మోటారుల యొక్క తరచుగా ప్రారంభ మరియు నియంత్రణకు. అదనంగా, కార్యాచరణ ఓవర్‌లోడ్‌లు సంభవించే సర్క్యూట్‌లను రక్షించడానికి విద్యుదయస్కాంత స్టార్టర్లను రూపొందించడానికి తగిన థర్మల్ రిలేలతో దీనిని ఉపయోగించవచ్చు.

మోడల్:ST1N

విచారణ పంపండి

ఉత్పత్తి వివరణ

రకం		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
రేట్ వర్కింగ్ కరెంట్ (ఎ)	AC3	9	12	18	25	32	40	50	65	80	95
రేట్ వర్కింగ్ కరెంట్ (ఎ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-దశ యొక్క ప్రామాణిక శక్తి రేటింగ్స్ మోటార్స్ 50/60Hz కంపోరీ AC-3	220/230 వి	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 వి	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 వి	4	5.5	9	11	15	22	25	37	45	45
	500 వి	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 వి	5.5	7.5	10	15	18.5	30	33	37	45	55
రేటెడ్ హీట్ కరెంట్ (ఎ)		20	20	32	40	50	60	80	80	125	125
విద్యుత్ జీవితం	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
విద్యుత్ జీవితం	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
యాంత్రిక జీవితం (x104)		1000	1000	1000	1000	800	800	800	800	600	600
పరిచయాల సంఖ్య	3 పి+లేదు					3P+NC+NO
పరిచయాల సంఖ్య	3p+nc					3P+NC+NO

నిర్మాణ లక్షణాలు

రక్షణ రూపకల్పన: CJX2 3P 25A AC కాంటాక్టర్ రక్షిత నిర్మాణాన్ని అవలంబిస్తుంది, ఇది చిన్న వాల్యూమ్, తక్కువ బరువు, తక్కువ విద్యుత్ వినియోగం మరియు దీర్ఘ జీవితం ద్వారా వర్గీకరించబడుతుంది.

డైరెక్ట్-యాక్టింగ్ యాక్షన్ స్ట్రక్చర్: దీని చర్య నిర్మాణం డైరెక్ట్-యాక్టింగ్ మరియు పరిచయాలు డబుల్-బ్రేక్ పాయింట్, ఇది పరిచయం యొక్క విశ్వసనీయత మరియు భద్రతను మెరుగుపరుస్తుంది.

బ్లాక్-టైప్ ఆక్సిలరీ కాంటాక్ట్ గ్రూప్: సహాయక కాంటాక్ట్ గ్రూప్, ఎయిర్ ఆలస్యం హెడ్, మెకానికల్ ఇంటర్‌లాకింగ్ మెకానిజం మరియు ఇతర భాగాలను వినియోగదారు యొక్క అవసరాలకు అనుగుణంగా టైమ్-డెలే కాంటాక్టర్, రివర్సిబుల్ కాంటాక్టర్, స్టార్-డెల్టా స్టార్టర్ మరియు ఇతర ఉత్పన్నమైన సిరీస్ ఉత్పత్తులను రూపొందించవచ్చు.

సాంకేతిక పారామితులు

CJX2 (ST1N) సిరీస్ AC కాంటాక్టర్ యొక్క ప్రధాన సాంకేతిక పారామితులు:

రేటెడ్ వోల్టేజ్: వివిధ విద్యుత్ వ్యవస్థల అవసరాలను తీర్చడానికి 36V, 110V, 127V, 220V, 380V మరియు ఇతర స్థాయిలతో సహా.

రేటెడ్ కరెంట్: వేర్వేరు నమూనాల ప్రకారం, రేట్ చేయబడిన ప్రస్తుత 9A నుండి 95A వరకు ఉంటుంది.

కాయిల్ వోల్టేజ్: ఎసి కాయిల్ వోల్టేజ్‌లో 24 వి, 36 వి, 48 వి, 110 వి, 220 వి, 380 వి, మొదలైనవి ఉన్నాయి. డిసి కాయిల్ వోల్టేజ్‌లో 12 వి, 24 వి, 48 వి, 110 వి, 220 వి, మొదలైనవి ఉన్నాయి.

యాంత్రిక మరియు విద్యుత్ జీవితం: యాంత్రిక జీవితం మిలియన్ల సార్లు ఉంటుంది, మరియు విద్యుత్ జీవితం కూడా చాలా ఎక్కువ, ఇది కాంటాక్టర్ యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.

సంస్థాపన మరియు నిర్వహణ

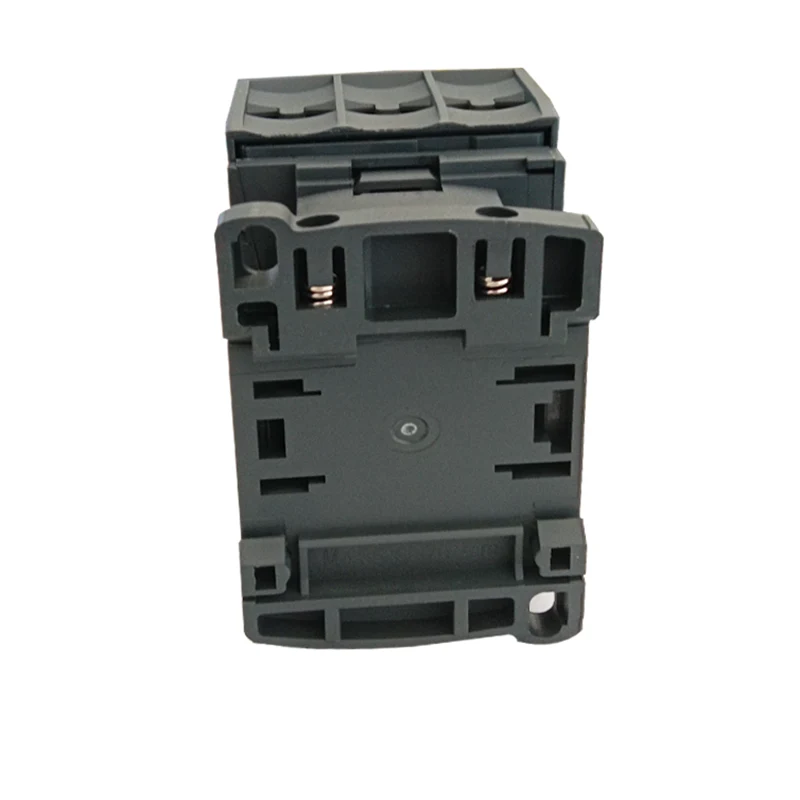

ఇన్‌స్టాలేషన్: CJX2 టైప్ ఎసి కాంటాక్టర్లను రెండు స్క్రూలు లేదా 35 మిమీ (లేదా 75 మిమీ) గైడ్ రైల్‌తో అమర్చవచ్చు, ఇది సౌకర్యవంతంగా మరియు త్వరగా ఉంటుంది. సంస్థాపనా పరిస్థితులకు అనుగుణంగా ఉండేలా సంబంధిత సాంకేతిక డేటాను సంస్థాపనకు ముందు తనిఖీ చేయాలి.

నిర్వహణ: ఉత్పత్తి యొక్క అన్ని భాగాలను ఉపయోగం సమయంలో క్రమం తప్పకుండా తనిఖీ చేయాలి, కదిలే భాగాలు ఇరుక్కుపోకుండా ఉండాలి మరియు ఫాస్టెనర్లు వదులుగా ఉండవు. ఏదైనా నష్టం ఉంటే, కాంటాక్టర్ యొక్క సాధారణ ఆపరేషన్ను నిర్ధారించడానికి ఇది సకాలంలో భర్తీ చేయాలి.
