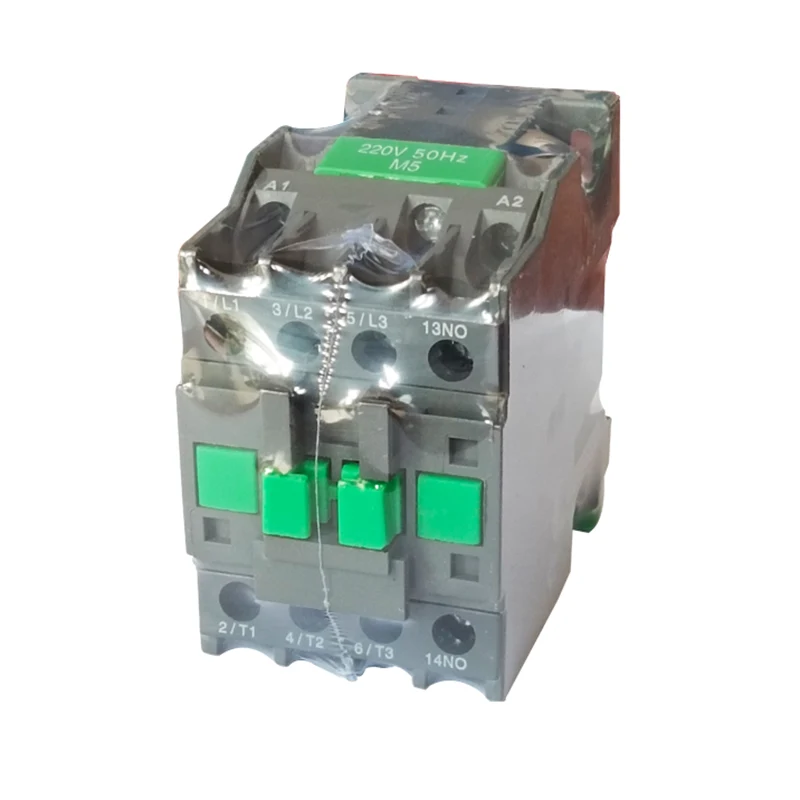

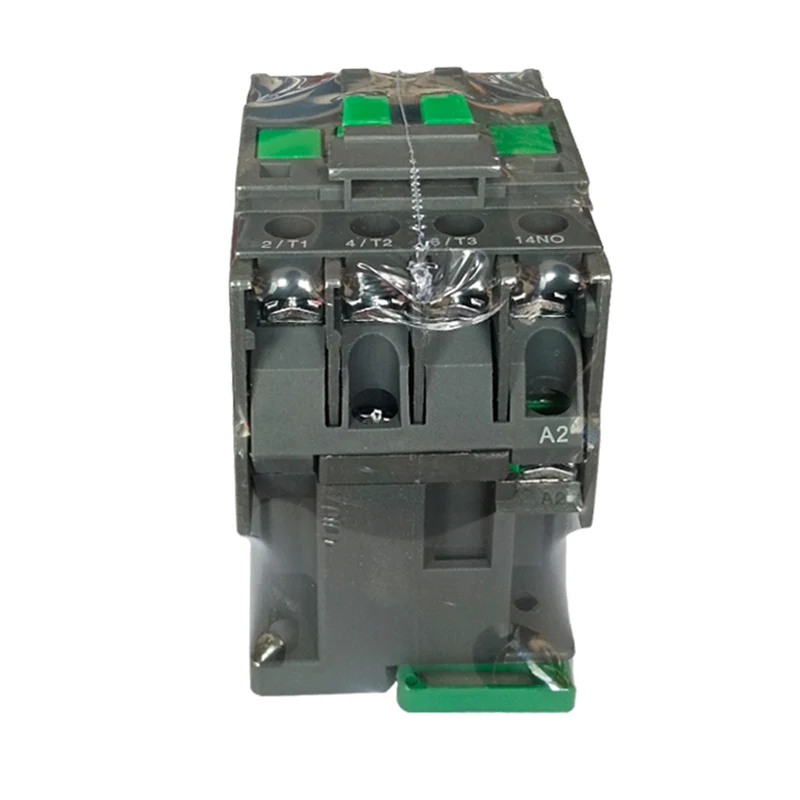

LC1-N రకం AC కాంటాక్టర్

LC1-N రకం AC కాంటాక్టర్లు AC 50Hz లేదా 60Hz, 660V వరకు వోల్టేజీలు (కొన్ని మోడళ్ల కోసం 690V వరకు) మరియు 95A వరకు ప్రవాహాలు. ఇది ఎక్కువ దూరం సర్క్యూట్లను కనెక్ట్ చేయడానికి మరియు విచ్ఛిన్నం చేయడానికి ఉపయోగించబడుతుంది, అలాగే ఎసి మోటార్లు తరచుగా ప్రారంభించడం మరియు నియంత్రించడం.

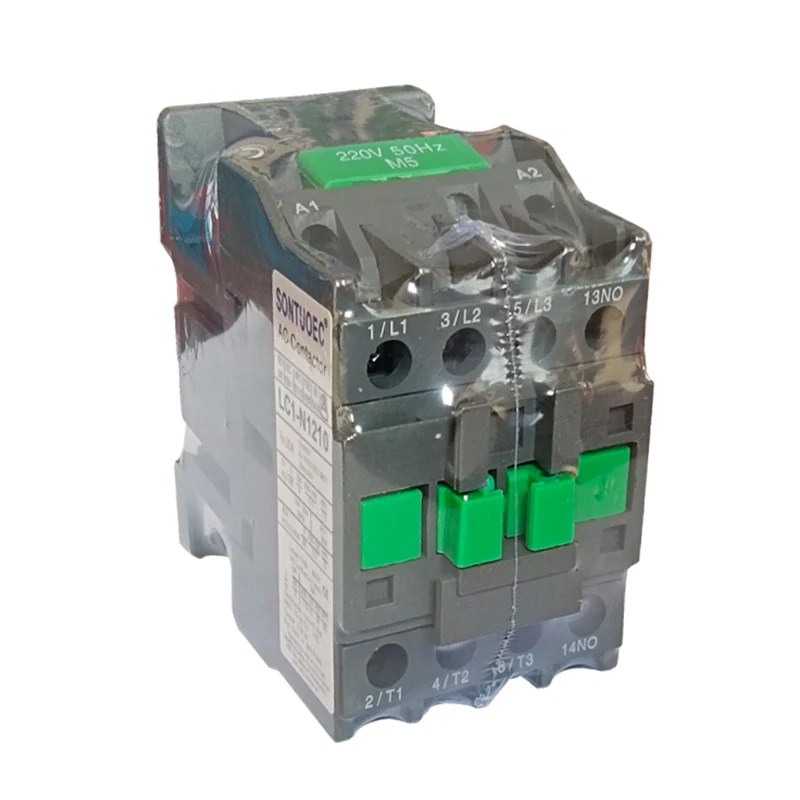

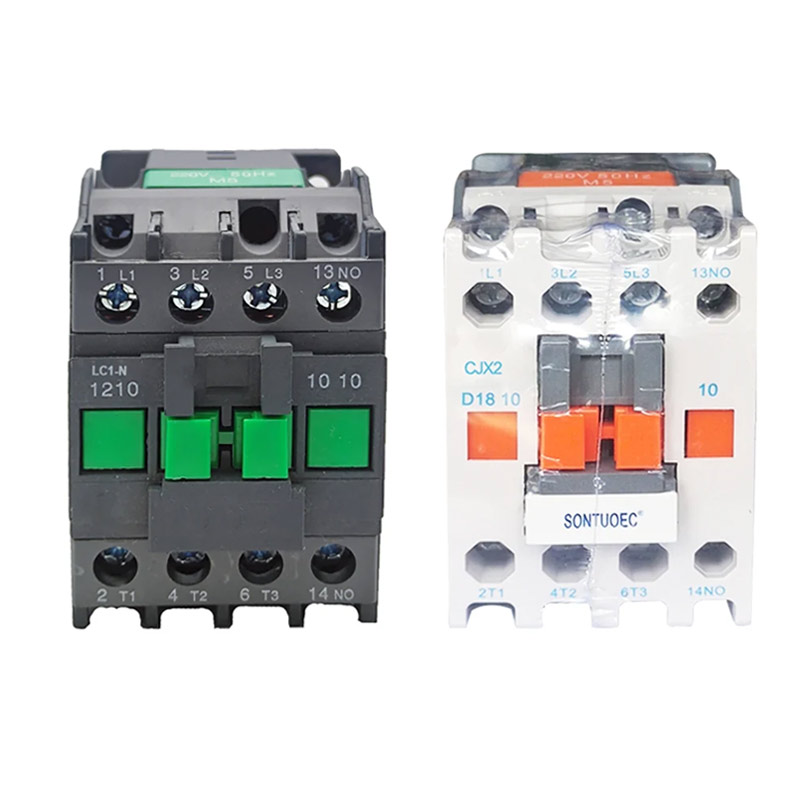

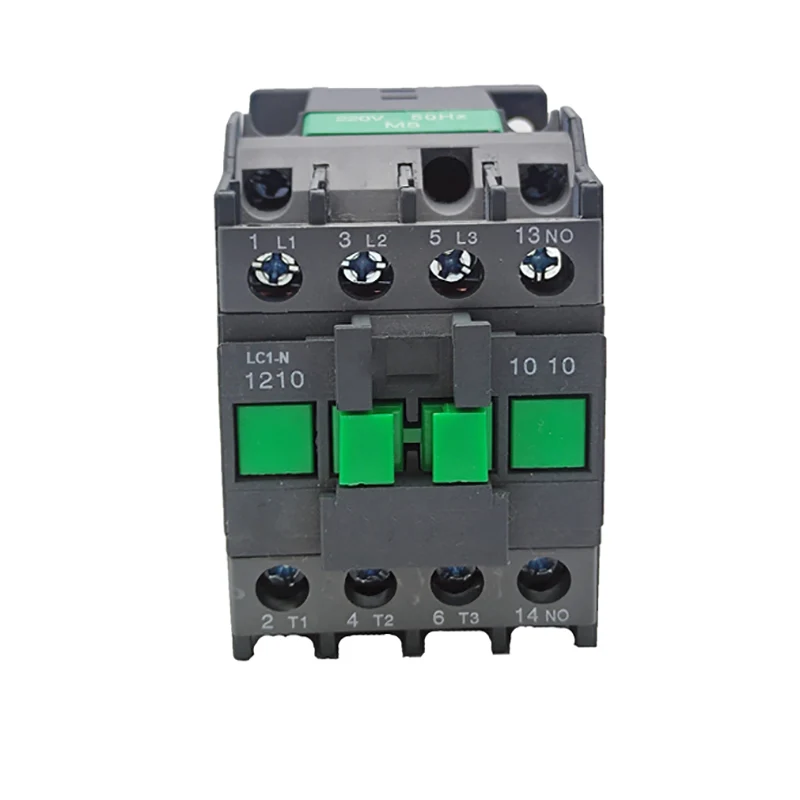

మోడల్:LC1-N1210

విచారణ పంపండి

ఉత్పత్తి వివరణ

రకం		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
రేట్ వర్కింగ్ కరెంట్ (ఎ)	AC3	9	12	18	25	32	40	50	65	80	95
రేట్ వర్కింగ్ కరెంట్ (ఎ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-దశ యొక్క ప్రామాణిక శక్తి రేటింగ్స్ మోటార్స్ 50/60Hz కంపోరీ AC-3	220/230 వి	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 వి	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 వి	4	5.5	9	11	15	22	25	37	45	45
	500 వి	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 వి	5.5	7.5	10	15	18.5	30	33	37	45	55
రేటెడ్ హీట్ కరెంట్ (ఎ)		20	20	32	40	50	60	80	80	125	125
విద్యుత్ జీవితం	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
విద్యుత్ జీవితం	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
యాంత్రిక జీవితం (x104)		1000	1000	1000	1000	800	800	800	800	600	600
పరిచయాల సంఖ్య	3 పి+లేదు					3P+NC+NO
పరిచయాల సంఖ్య	3p+nc					3P+NC+NO

నిర్మాణ లక్షణాలు

మాడ్యులర్ డిజైన్: LC1-N రకం AC కాంటాక్టర్ పూర్తి ఫంక్షన్ కలయికతో మాడ్యులర్ డిజైన్‌ను అవలంబిస్తుంది, ఇది వినియోగదారులకు వారి అవసరాలకు అనుగుణంగా ఎంచుకోవడం మరియు కలపడం సౌకర్యంగా ఉంటుంది.

విద్యుదయస్కాంత వ్యవస్థ: కాంటాక్టర్‌లో ముఖ్యమైన భాగం అయిన విద్యుదయస్కాంత కాయిల్ మరియు ఐరన్ కోర్‌తో సహా, పరిచయాల మూసివేత మరియు డిస్కనెక్ట్ కోసం దానిపై ఆధారపడటం.

సంప్రదింపు వ్యవస్థ: ప్రధాన పరిచయం మరియు సహాయక పరిచయంతో సహా. ప్రధాన సర్క్యూట్‌ను కనెక్ట్ చేయడానికి మరియు విచ్ఛిన్నం చేయడానికి మరియు పెద్ద ప్రవాహాన్ని నియంత్రించడానికి ప్రధాన పరిచయం ఉపయోగించబడుతుంది; వివిధ నియంత్రణ పద్ధతుల అవసరాలను తీర్చడానికి సహాయక పరిచయం కంట్రోల్ సర్క్యూట్లో ఉంది.

ఆర్క్ ఆర్పివేసే వ్యవస్థ: ఆర్క్ ఆర్పే పరికరంతో అమర్చబడి ఉంటుంది, సాధారణంగా సెమీ-క్లోజ్డ్ లాంగిట్యూడినల్ స్లిట్ క్లే ఆర్క్ ఆర్పివేయడం కవర్, మరియు ఆర్క్ ద్వారా ఉత్పన్నమయ్యే సర్క్యూట్‌ను విచ్ఛిన్నం చేయడానికి పరిచయాలు విశ్వసనీయంగా చల్లార్చబడి ఉండేలా, పరిచయాలకు ఆర్క్ నష్టాన్ని తగ్గించాయని నిర్ధారించడానికి బలమైన మాగ్నెటిక్ బ్లోయింగ్ ఆర్క్ సర్క్యూట్‌తో అమర్చబడి ఉంటుంది.

ఆపరేషన్ సూత్రం

కంట్రోల్ సర్క్యూట్ శక్తివంతం అయినప్పుడు, విద్యుదయస్కాంత కాయిల్ ఒక అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ఇది పరిచయాలను మూసివేయడానికి ఐరన్ కోర్ను ఆకర్షిస్తుంది, తద్వారా కంప్రెసర్ యొక్క ప్రధాన సర్క్యూట్‌ను అనుసంధానిస్తుంది. కంట్రోల్ సర్క్యూట్ డి-ఎనర్జైజ్ చేయబడినప్పుడు, అయస్కాంత క్షేత్రం అదృశ్యమవుతుంది, వసంత చర్య కింద ఐరన్ కోర్ రీసెట్ చేయబడుతుంది, పరిచయం డిస్‌కనెక్ట్ చేయబడుతుంది మరియు కంప్రెసర్ యొక్క ప్రధాన సర్క్యూట్ కూడా డిస్‌కనెక్ట్ అవుతుంది.

ప్రధాన సాంకేతిక పారామితులు

రేటెడ్ కంట్రోల్ విద్యుత్ సరఫరా వోల్టేజ్: 24 వి, 48 వి, 110 వి, 127 వి, 220 వి, 240 వి, 380 వి, 415 వి, 440 వి, 480 వి, 500 వి, 600 వి, 660 వి మరియు ఇతర ఎంపికలతో సహా.

చూషణ వోల్టేజ్: సాధారణంగా (0.85 ~ 1.1) రేట్ నియంత్రణ సరఫరా వోల్టేజ్ కంటే రెట్లు.

విడుదల వోల్టేజ్: సాధారణంగా (0.2 ~ 0.75) రేట్ నియంత్రణ సరఫరా వోల్టేజ్ కంటే రెట్లు.

చూషణ సమయం: మోడల్‌ను బట్టి, చూషణ సమయం మారుతూ ఉంటుంది, సాధారణంగా 12 ~ 35ms మధ్య.

విడుదల సమయం: మళ్ళీ, విడుదల సమయం మోడల్‌ను బట్టి మారుతుంది, సాధారణంగా 4 ~ 20ms మధ్య.

ఎలక్ట్రికల్ లైఫ్: ఎసి -3 వాడకం విభాగంలో, విద్యుత్ జీవితం మిలియన్ల వరకు వందల వేల సార్లు ఉంటుంది.

యాంత్రిక జీవితం: యాంత్రిక జీవితం సాధారణంగా మిలియన్ల నుండి 10 మిలియన్ చక్రాల పరిధిలో ఉంటుంది.
