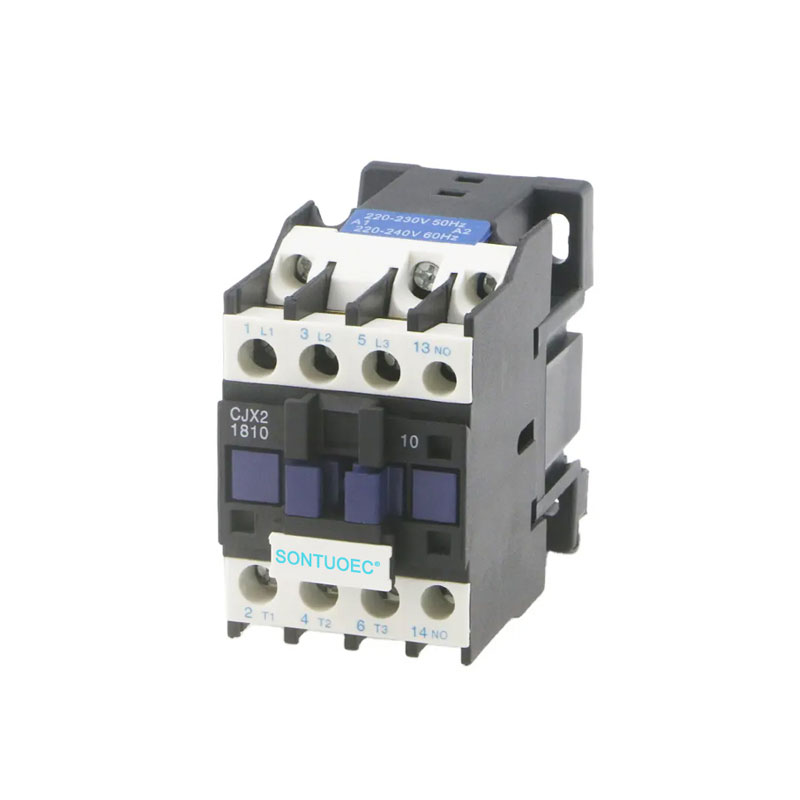

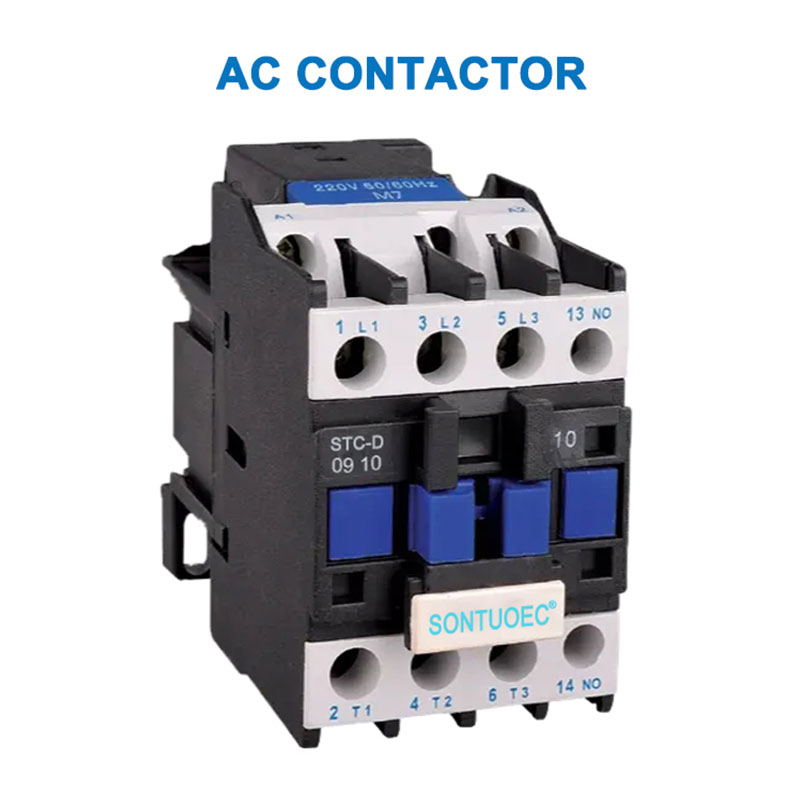

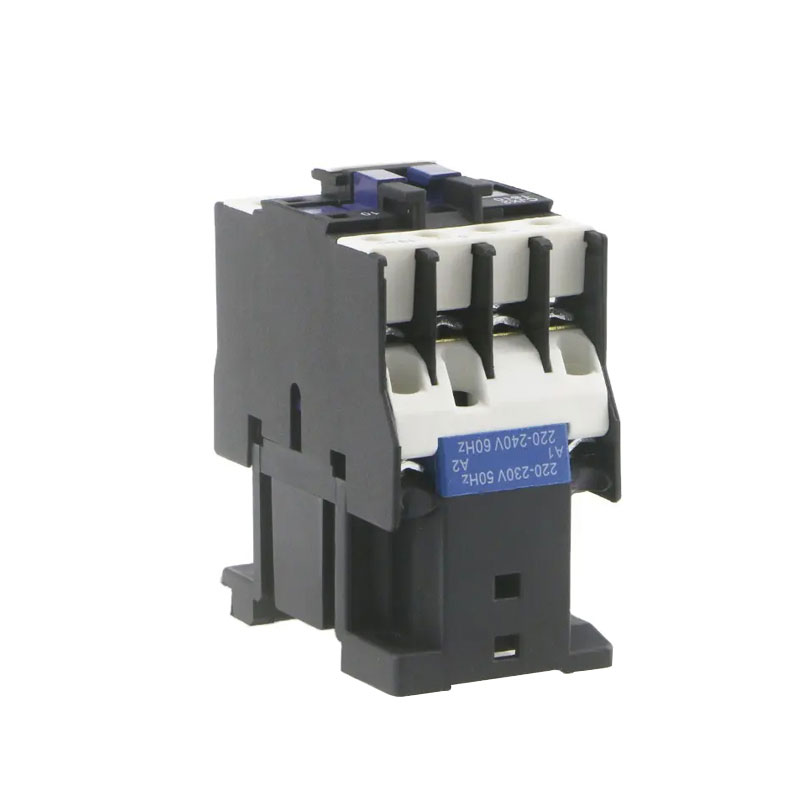

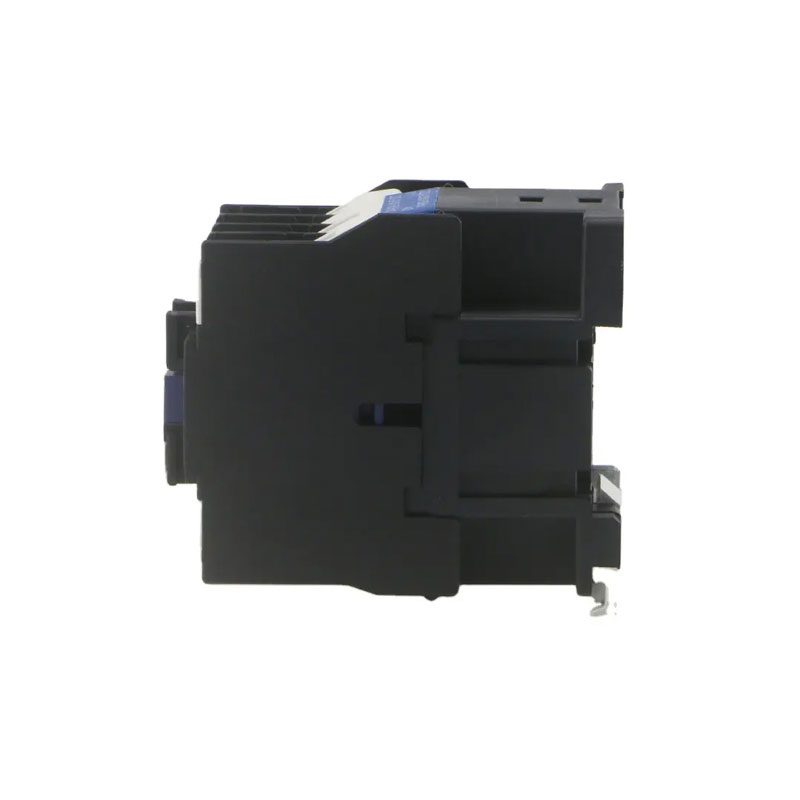

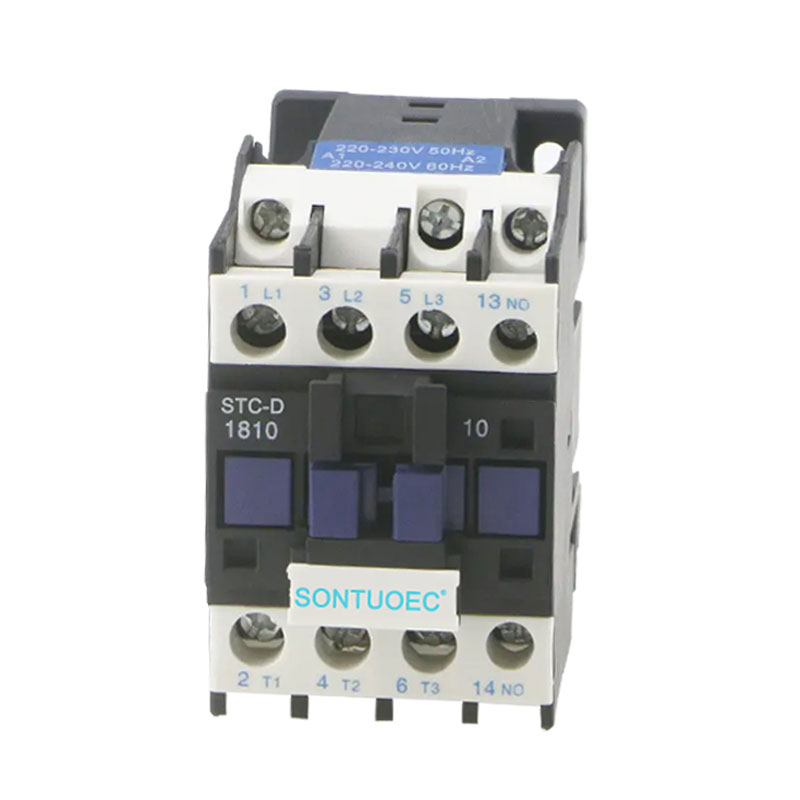

STC-D AC కాంటాక్టర్

STC-D AC కాంటాక్టర్ అనేది AC సర్క్యూట్‌లను రిమోట్‌గా నియంత్రించడానికి మరియు తరచుగా ఆన్ లేదా ఆఫ్ చేయడానికి ఉపయోగించే ఎలక్ట్రికల్ భాగం. ఇది ప్రధానంగా ఎలక్ట్రికల్ పవర్ సిస్టమ్స్‌లో సర్క్యూట్‌లను తెరవడానికి మరియు నియంత్రించడానికి మరియు పారిశ్రామిక ఆటోమేషన్‌లో మోటార్లు, లైటింగ్ మరియు ఇతర ఎలక్ట్రికల్ లోడ్‌ల రిమోట్ కంట్రోల్ కోసం ఉపయోగించబడుతుంది. ఆల్టర్నేటింగ్ కరెంట్ (AC) కాంటాక్టర్, అంటే STC-D AC కాంటాక్టర్, ఒక ముఖ్యమైన ఎలక్ట్రికల్ కంట్రోల్ ఎక్విప్‌మెంట్, ఎలక్ట్రికల్ పవర్ సిస్టమ్ మరియు పారిశ్రామిక రంగంలో పూడ్చలేని పాత్రను పోషిస్తోంది.

మోడల్:STC-D

విచారణ పంపండి

ఉత్పత్తి వివరణ

టైప్ చేయండి		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
రేటింగ్ వర్కింగ్ కరెంట్ (A)	AC3	9	12	18	25	32	40	50	65	80	95
రేటింగ్ వర్కింగ్ కరెంట్ (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-దశల ప్రామాణిక శక్తి రేటింగ్‌లు మోటార్లు 50/60Hz incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
రేటెడ్ హీట్ కరెంట్ (A)		20	20	32	40	50	60	80	80	125	125
విద్యుత్ జీవితం	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
విద్యుత్ జీవితం	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
యాంత్రిక జీవితం (x104)		1000	1000	1000	1000	800	800	800	800	600	600
పరిచయాల సంఖ్య	3P+NO					3P+NC+NO
పరిచయాల సంఖ్య	3P+NC					3P+NC+NO

నిర్మాణం మరియు పని సూత్రం

నిర్మాణం: STC-D AC కాంటాక్టర్ ప్రధానంగా విద్యుదయస్కాంత వ్యవస్థ (ఐరన్ కోర్, కాయిల్ మరియు షార్ట్-సర్క్యూట్ రింగ్, మొదలైనవి), కాంటాక్ట్ సిస్టమ్ (ప్రధాన పరిచయం మరియు సహాయక పరిచయంతో సహా) మరియు ఆర్క్ ఆర్పివేసే పరికరాన్ని కలిగి ఉంటుంది.

పని సూత్రం: STC-D AC కాంటాక్టర్ యొక్క కాయిల్ శక్తివంతం అయినప్పుడు, ఐరన్ కోర్ ఒక అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ఇది ఆర్మేచర్‌ను ఆకర్షిస్తుంది మరియు పరిచయాలను పని చేయడానికి నడిపిస్తుంది, తద్వారా ప్రధాన పరిచయాలు మరియు సహాయక పరిచయాలు మూసివేయబడతాయి లేదా డిస్‌కనెక్ట్ చేయబడతాయి, తద్వారా సర్క్యూట్ ఆన్-ఆఫ్‌ని నియంత్రిస్తుంది. కాంటాక్ట్‌లను డ్యామేజ్ కాకుండా రక్షించడానికి కాంటాక్ట్‌లు డిస్‌కనెక్ట్ అయినప్పుడు ఆర్క్ ఆర్పివేసే పరికరం ఉపయోగించబడుతుంది.

STC-D AC Contactor

రకాలు మరియు లక్షణాలు

1. రకాలు:

STC-D AC కాంటాక్టర్‌లను వారి ఉపయోగం మరియు పనితీరు ఆధారంగా పారిశ్రామిక కాంటాక్టర్‌లు, భవనం మరియు గృహ సంప్రదింపులు వంటి అనేక రకాలుగా వర్గీకరించవచ్చు. సాధారణ మోడళ్లలో CJ సిరీస్ (ఉదా. CJX2 సిరీస్, CJ20 సిరీస్, CJT1 సిరీస్) అలాగే ABB, సిమెన్స్, ష్నీడర్ మరియు ఇతర బ్రాండ్‌ల సిరీస్ ఉత్పత్తులు ఉన్నాయి.

2. ఫీచర్లు:

విశ్వసనీయ పని: STC-D AC కాంటాక్టర్లు అధిక పని విశ్వసనీయత మరియు స్థిరత్వాన్ని కలిగి ఉంటాయి మరియు పెద్ద ప్రవాహాలు మరియు వోల్టేజీలను తట్టుకోగలవు.

స్థిరమైన పనితీరు: దాని సంప్రదింపు వ్యవస్థ మంచి విద్యుత్ వాహకత మరియు అధిక-ఉష్ణోగ్రత రాపిడి నిరోధకతతో అధిక-నాణ్యత పదార్థాలతో తయారు చేయబడింది.

సౌకర్యవంతమైన నిర్వహణ: STC-D AC కాంటాక్టర్‌లు కాంపాక్ట్ నిర్మాణాన్ని కలిగి ఉంటాయి మరియు ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం.

అప్లికేషన్ దృశ్యాలు

STC-D AC కాంటాక్టర్లు పవర్ సిస్టమ్స్, ఇండస్ట్రియల్ ఆటోమేషన్, బిల్డింగ్ మరియు హౌస్ ఎలక్ట్రిక్స్‌లో విస్తృత శ్రేణి అప్లికేషన్‌లను కలిగి ఉన్నారు. ఉదాహరణకు, పవర్ సిస్టమ్‌లో, మోటారు యొక్క స్టార్ట్-స్టాప్ మరియు డైరెక్షన్ రివర్సల్‌ను నియంత్రించడానికి దీనిని ఉపయోగించవచ్చు; పారిశ్రామిక ఆటోమేషన్‌లో, ఉత్పత్తి లైన్‌లోని వివిధ ఎలక్ట్రికల్ పరికరాల ప్రారంభ-స్టాప్‌ను నియంత్రించడానికి దీనిని ఉపయోగించవచ్చు; భవనం మరియు గృహ విద్యుత్‌లలో, లైటింగ్ మరియు ఎయిర్ కండిషనింగ్ వంటి పరికరాల ఆన్/ఆఫ్‌ను నియంత్రించడానికి దీనిని ఉపయోగించవచ్చు.
